比勒送料调节式机床进给执行机构

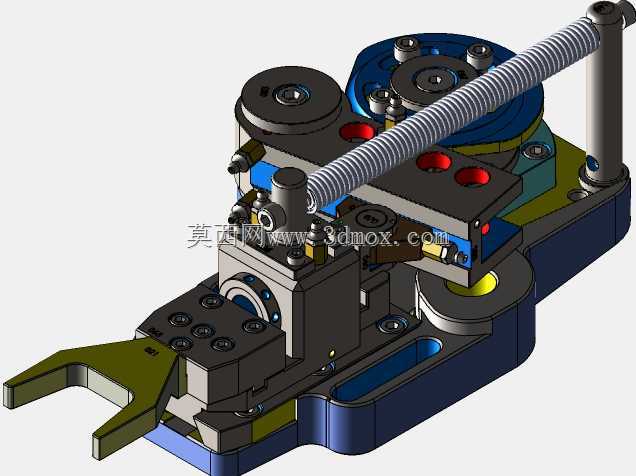

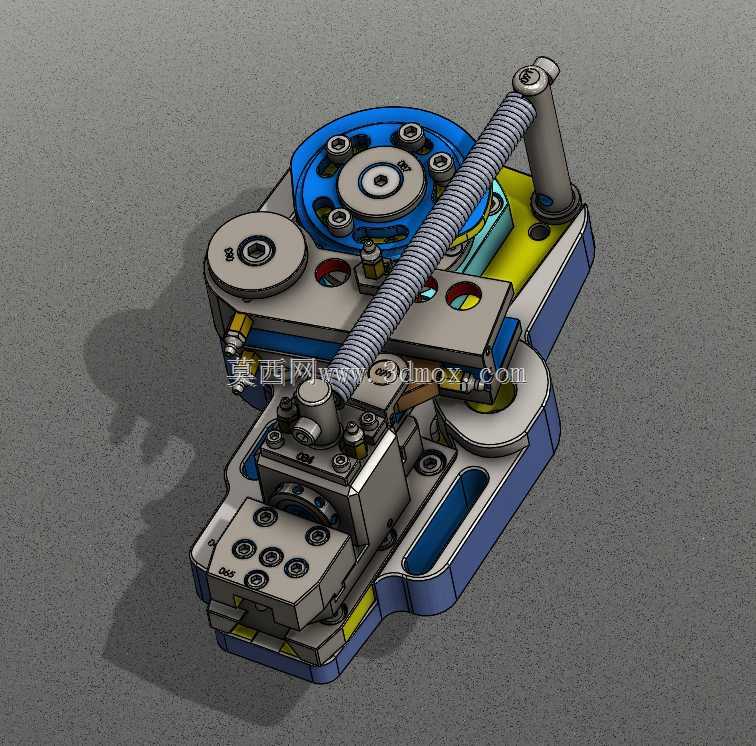

　　这套机构主要适配中小型冲床、车床等金属切削加工设备的自动送料工位，在连续冲压、轴类零件车削加工场景中，可完成带料、棒料的定距推送动作，替代人工手动送料，大幅降低连续加工过程中的操作安全风险，同时提升送料步距的一致性，减少因人工送料偏移产生的废品率。从结构设计来看，整套机构采用底板集成式布局，所有功能组件均安装在一块经铣削加工的钢制基座上，基座底部预留了与机床工作台T型槽匹配的安装孔位，安装时可直接通过T型螺栓完成固定，无需额外设计转接安装板，基座的外形轮廓做了圆角避让处理，避免安装时与机床周边的防护罩、排屑槽产生干涉。机构的动力输入端为蓝色端盖的带轮组件，可通过同步带与机床的输出主轴或者独立伺服电机连接，

　　动力传递路径经过齿轮减速后传递至中部的丝杠调节组件，丝杠采用梯形螺纹设计，具备自锁特性，送料步距调节完成后不会因加工振动出现位移偏移，丝杠旁侧设置的多组导向轮采用深沟球轴承作为转动支撑，带料或者棒料从导向轮组之间穿过时，可保证送料过程的直线度，不会出现偏摆卡料的情况。前端的夹持模块采用多螺栓紧固的组合式夹块设计，夹块的夹持面可根据加工物料的截面形状更换适配的镶块，无论是扁平金属带料还是圆形棒料，都能获得足够的夹持摩擦力，避免送料过程中出现打滑丢步的问题。整套机构的横向尺寸控制在300毫米以内，纵向安装深度不超过180毫米，安装时距离机床主轴的最小安全距离预留了25毫米的间隙，既不会影响加工区域的刀具更换、工件装夹操作，

　　也能保证送料行程末端物料精准抵达加工位。在实际应用中，这套机构可根据加工节拍调整送料速度，最高适配每分钟120次的连续冲压节拍，调节丝杠旁侧的刻度盘可直接读取送料步距数值，步距调节范围覆盖0到120毫米，调节精度可达0.1毫米，能够满足大部分中小型五金零件、轴类零件的加工送料需求。机构的所有转动部位均设计了注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解机构即可完成保养，适合车间长时间连续加工的使用场景。
