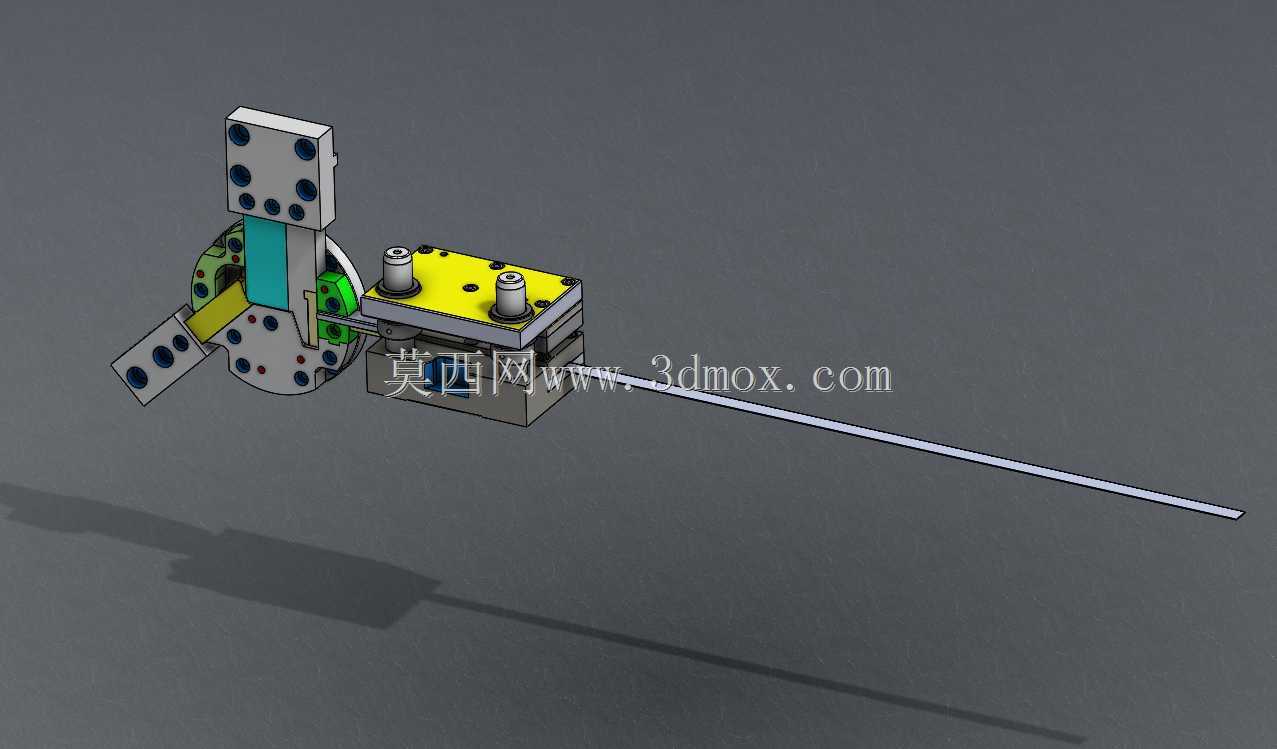

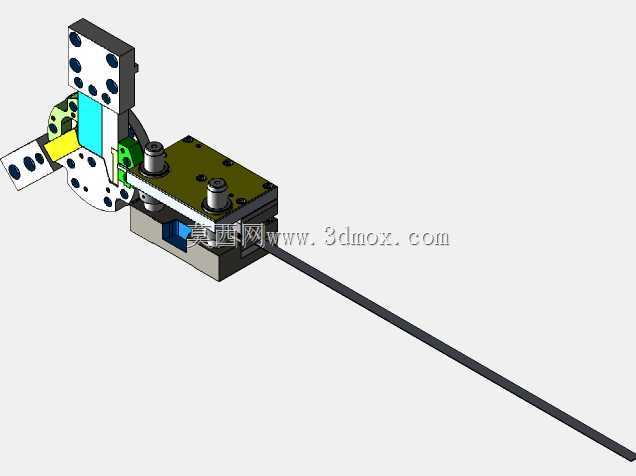

多布拉裁切执行机构三维结构

　　这套结构主要面向金属带材、薄型线材的定长裁切加工场景，常见于五金冲压连线、小五金件连续生产的工位段，可直接集成在连续冲压设备的进料端，替代传统人工定长裁切的工位，适配厚度0.1-1.2mm的冷轧钢带、铜带以及直径1mm以内的金属线材送料裁切工序。从结构布局来看，整套机构分为旋转裁切工位与直线送料夹持工位两个核心部分，旋转工位采用三工位转盘式设计，每个工位预留标准安装孔位，可根据加工需求更换裁切刀、成型冲头或者定位治具，转盘通过端面的定位销与中心转轴配合，保证工位切换时的重复定位精度控制在0.02mm以内，适配高速连续生产的节拍要求。送料夹持部分采用弹簧复位式夹块结构，夹块接触面做了网纹滚花处理，避免送料过程中带材出现打滑偏移，

　　夹块的开合行程通过侧边的偏心轮驱动，可根据带材厚度调整夹持间隙，无需额外更换夹块即可适配不同规格的来料。设计阶段优先考虑了安装适配性，整套机构的底部安装面采用统一的基准边设计，安装孔位按照标准机床T型槽间距排布，可直接固定在CA6140类普通车床的中拖板位置，或者小型冲床的工作台面，不需要额外加工过渡连接板。旋转裁切部分的驱动端预留了标准键槽接口，可直接连接伺服电机输出轴或者同步轮传动结构，用户可根据自身设备的驱动布局选择侧装或者直装的驱动方式。结构的运动干涉校验阶段，已经预留了足够的安全间隙，送料杆的最大伸出长度对应裁切工位的最大定长尺寸为300mm，可覆盖绝大多数小型五金件的料长需求，

　　裁切工位的动刀与定刀间隙可通过侧边的微调螺钉调整，调整精度可达0.01mm，避免裁切过程中出现带材毛边、连料的问题。整套结构的所有受力部件均采用45号钢调质处理，夹持块与裁切刀位采用镶嵌硬质合金的设计，延长易损件的使用寿命，日常维护仅需要定期在转轴与滑动配合面加注润滑脂即可，不需要复杂的拆解保养。在实际生产适配中，这套机构可搭配对应的料架、整平组件组成完整的带材送料裁切生产线，也可单独作为工位模块集成到现有的自动化加工线中，适配每分钟60-120次的裁切节拍，相比传统的气动裁切机构，机械联动的结构稳定性更高，不会因为气压波动出现裁切长度不一致的问题。
