CA6140车床进给位置操控调节机构

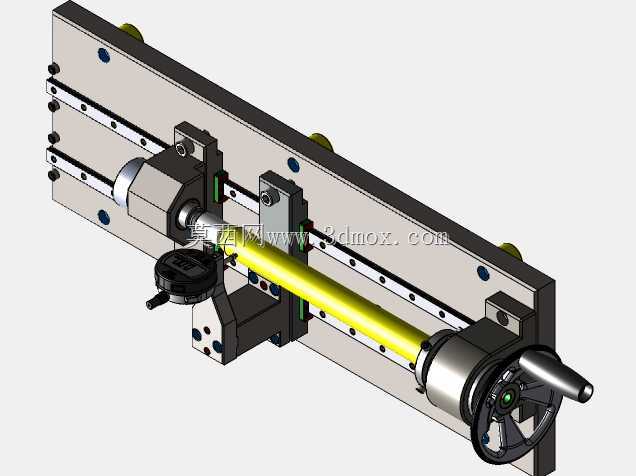

　　这套机构是CA6140系列卧式车床进给系统的位置操控单元，主要承担溜板箱纵向进给的手动微调、位置锁定与进给量精准控制功能，在普通车床的单件小批量加工、试切对刀、精密尺寸修配场景中应用广泛，是车床操作端直接与操作人员交互的核心执行部件。从结构布局来看，整套组件以长条形安装基板为承载基体，基板上预制有与床身导轨安装面匹配的定位销孔与螺栓过孔，安装时可直接贴合床身对应安装面完成定位，基板整体长度适配CA6140车床溜板侧部的安装空间，厚度方向预留了足够的刚性余量，避免进给受力时出现形变影响调节精度。基板上平行布置的两根直线导轨承担滑动承载功能，导轨采用淬硬钢材质，与滑动座之间的配合间隙经过预紧调整，可保证滑动过程无卡滞、无窜动，

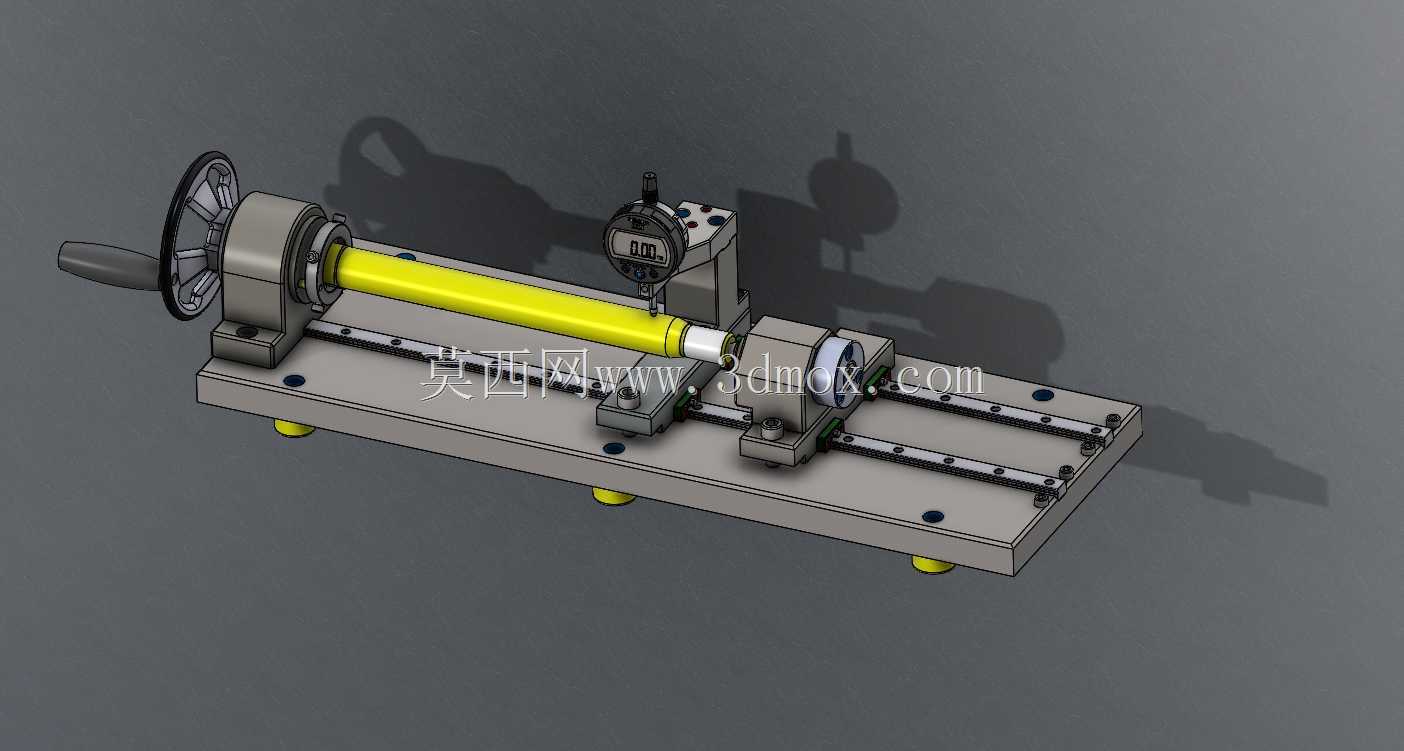

　　滑动座上集成了丝杠螺母副配合结构，与贯穿机构的光轴传动件配合，将端部手轮的旋转运动转化为滑动座的直线位移。手轮端采用带防滑纹路的金属轮辐结构，握持操作时施力方便，手轮与传动轴之间设置有刻度盘，可配合机床上的刻度标识实现定量进给调节，传动轴靠近手轮位置设置有锁紧手柄，当调节到目标位置后扳动锁紧手柄即可锁定轴系位置，避免加工过程中受切削力影响出现位置偏移。滑动座侧部安装的百分表用于实时反馈滑动座的位移量，百分表测头与固定基准块接触，可将微调进给的位移量精确到0.01mm级别，满足精加工时的微量进刀需求，百分表的安装支架设计有角度与位置调节槽，可根据实际校准需求调整表的安装位置与测头预压量。整套机构的传动路径经过优化，

　　手轮输入的扭矩通过传动轴传递到传动副，全程传动间隙控制在极小范围内，避免反向转动手轮时空程过大影响调节效率，各滑动摩擦面均设计有润滑油注油孔，日常维护时可定期加注润滑油降低磨损，延长机构使用寿命。从安装边界来看，机构突出基板平面的最大高度不超过手轮的回转半径，安装后不会与车床周边的溜板护罩、进给手柄等部件产生运动干涉，所有外露的传动部件均做了圆角钝化处理，避免操作时剐蹭操作人员，整体结构紧凑，功能集成度高，既可以作为原厂车床的替换备件，也可以作为普通车床数控改造时手动进给单元的参考结构，建模时完整还原了各零件的配合关系、安装孔位尺寸与运动行程范围，可直接用于结构校核、运动仿真与装配工艺验证。
