d6mm行程100至600mm交叉滚轮线性导轨

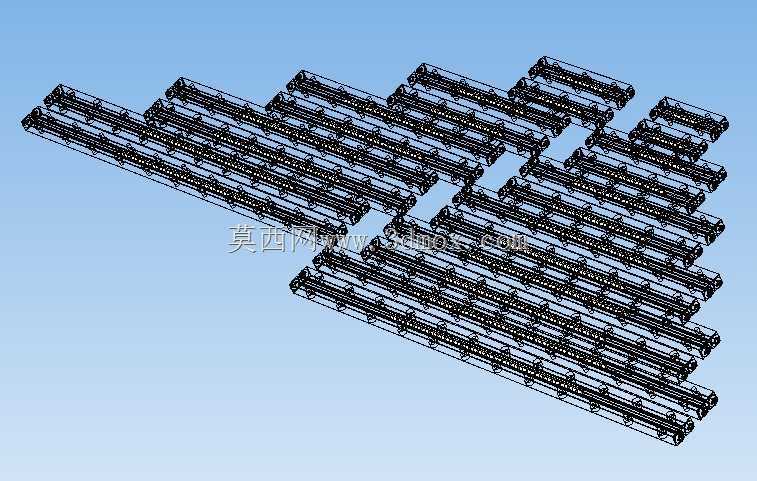

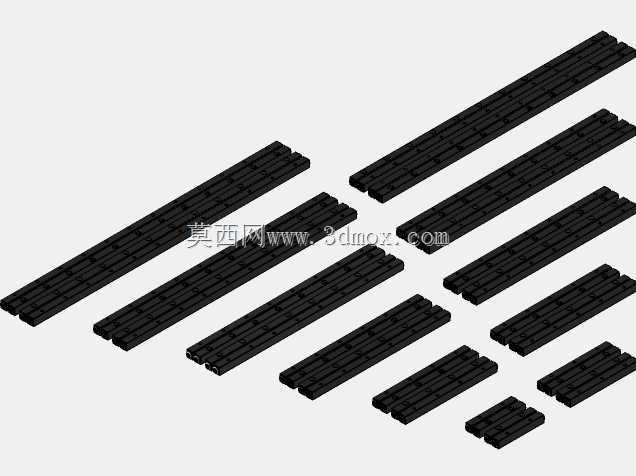

　　这类带交叉滚轮的线性导轨，在精密机床改造、小型自动化输送工位、半导体检测载台移动场景里十分常见，区别于常规滚珠导轨的点接触受力形式，交叉排布的滚轮采用线接触承载逻辑，能在有限安装空间内承受更高的径向与倾覆力矩，适配多行程规格的选型需求。从结构设计逻辑来看，导轨本体采用标准淬硬钢材质加工，滚道面经过精磨处理，表面粗糙度控制在Ra0.8以内，保证滚轮滚动时的顺畅度与长期耐磨性能；滚轮采用交叉90度排布方式，相邻滚轮的轴线互相垂直，可同时承受上下、左右四个方向的载荷，无需额外加装辅助导向块就能实现平稳直线运动，大幅简化设备端的安装结构。本次建模覆盖了d6mm滚轮规格下，100mm到600mm全行程段的产品构型，

　　每款行程的导轨安装孔位都按照通用工业标准排布，孔距公差控制在±0.02mm范围内，安装基准面做了0.5mm的倒角处理，避免装配时与安装台的锐角发生干涉。在实际设备选型应用中，这类导轨常被用在CA6140这类普通车床的小刀架进给改造场景，替换原有的燕尾槽滑动结构，能将进给移动的阻尼降低60%以上，手动进给操作更顺滑，也能适配加装小型伺服电机实现自动进给的改造需求；此外在小型非标自动化设备的 pick-and-place 工位、视觉检测的镜头移动载台上，这类导轨因为安装高度低、负载能力适中、运行无间隙的特点，也被大量选用。建模过程中严格还原了导轨的端部限位结构、滚轮保持架的细节特征，安装孔的沉头深度、螺纹规格都与实物完全一致，

　　可直接用于设备装配的干涉检查、运动仿真验证，不需要二次修改尺寸就能导出工程图用于加工参考。需要注意的是，这类导轨的安装基准面平面度要求控制在0.02mm/100mm以内，若安装面平面度超差，会导致滚轮受力不均，出现运行卡顿、磨损加快的问题，建模时也预留了0.1mm的调整垫片安装间隙，方便现场装配时调整导轨平行度。
