d6mm行程450mm交叉滚轮直线导轨结构

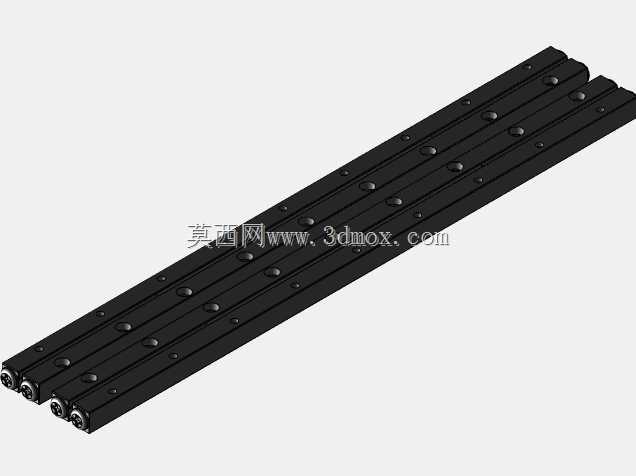

　　在精密机床进给单元、小型自动化检测滑台、半导体晶圆搬运工位这类对直线运动精度有较高要求的场景中，交叉滚轮式线性导轨的应用占比逐年提升，这类导轨相比传统滚珠导轨，具备更高的刚性与抗倾覆能力，同时在低速运行时不会出现滚珠蠕动带来的爬行问题，能稳定实现微米级的进给定位精度。本次建模的这款导轨，滚轮公称直径为6mm，额定有效行程为450mm，建模过程中完全参照实际安装边界做了结构还原：导轨主体采用两根平行布置的淬硬钢滚道作为基准，滚道面做了对应粗糙度的结构示意，交叉排列的滚轮被保持架均匀分隔，相邻滚轮轴线呈90度交叉布置，可同时承受来自垂直方向、水平横向以及倾覆力矩方向的复合载荷，无需额外增加辅助导向块就能满足多载荷工况下的运动需求。

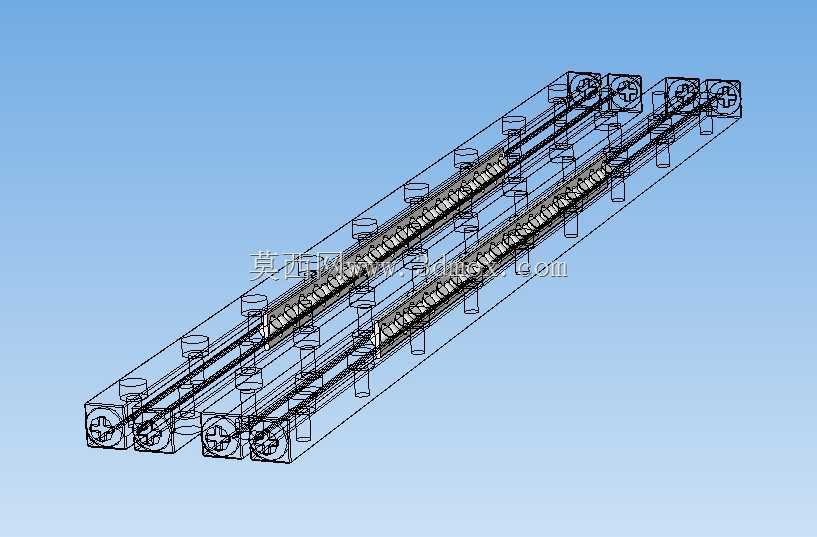

　　从安装适配维度看，导轨两端的安装座预留了标准螺栓过孔，孔位间距与同规格商用导轨的安装尺寸完全匹配，滑座部分的连接面也做了通用安装孔位的阵列设计，工程师在做设备改型或新建设计时，可直接将该模型导入装配体，无需二次调整安装接口尺寸就能完成配合校验。设计阶段特意还原了保持架的限位结构，避免在超行程运行时出现保持架窜动脱落的问题，同时滚轮与滚道的接触间隙按照预压等级做了对应尺寸的公差预留，模型中可直观看到预压状态下滚轮与滚道的接触位置，方便结构工程师在做有限元受力分析时直接提取接触对参数。不同于普通滑动导轨的面接触摩擦形式，这款交叉滚轮导轨为滚动摩擦，运行阻力仅为滑动导轨的1/50左右，即使在无润滑的工况下也能保持稳定的摩擦系数，

　　不会出现长时间停放后启动阻力突增的问题。在实际设备布局中，这款导轨可单根使用承担轻载直线运动，也可两根平行配对使用承担大跨度滑台的导向任务，建模时特意保留了所有零件的可编辑特征，方便设计人员根据自身需求调整行程长度、滚轮数量以及安装孔位的排布，适配不同的设备安装空间。从结构细节看，导轨两端设置了软质缓冲挡块的安装位，可配合滑座上的碰撞块实现行程末端的缓冲，避免硬碰撞对滚轮和滚道造成损伤，滚道侧面预留了润滑脂注油通道的结构，可直接对接自动润滑系统，满足长时间连续运行的维护需求。
