V型双动式蒸汽动力机组结构设计

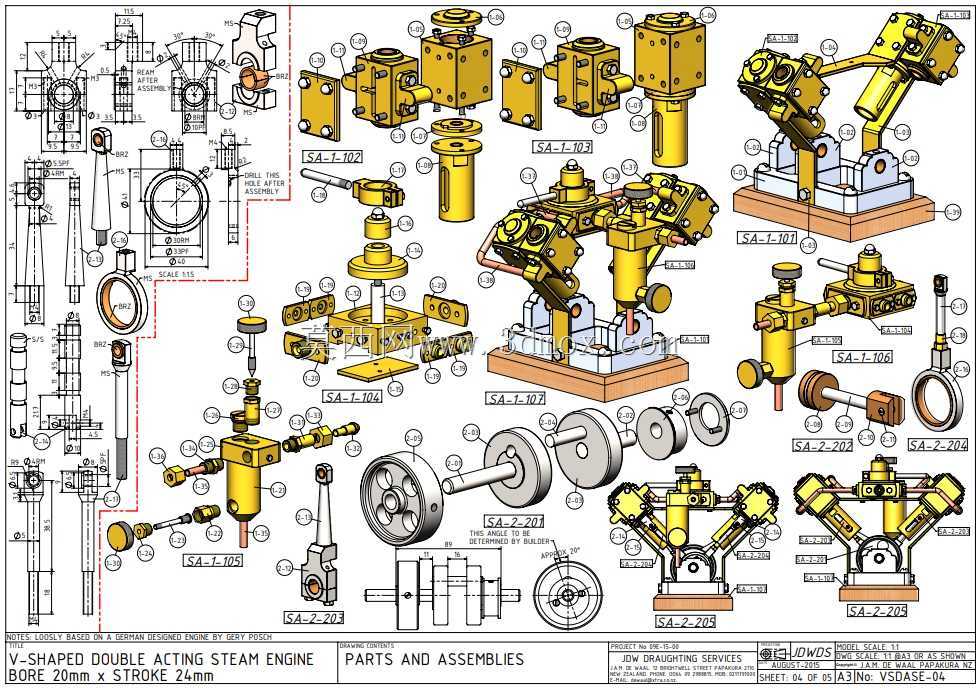

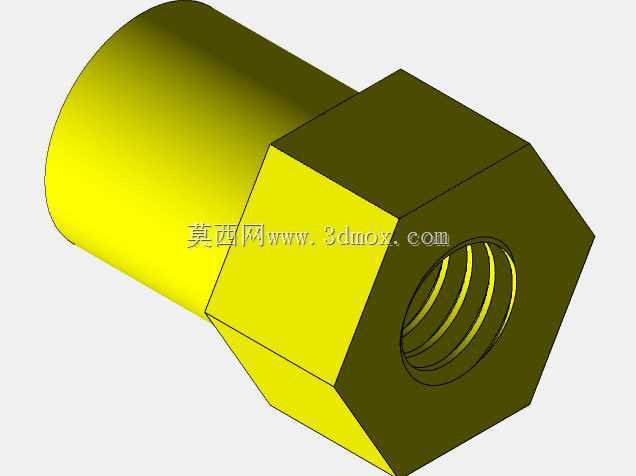

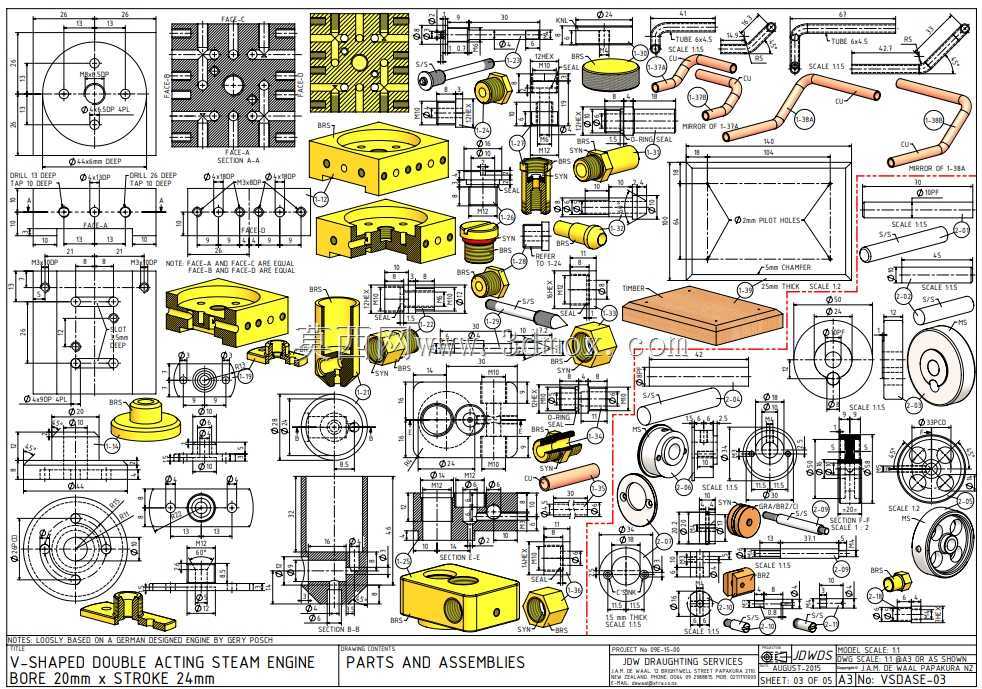

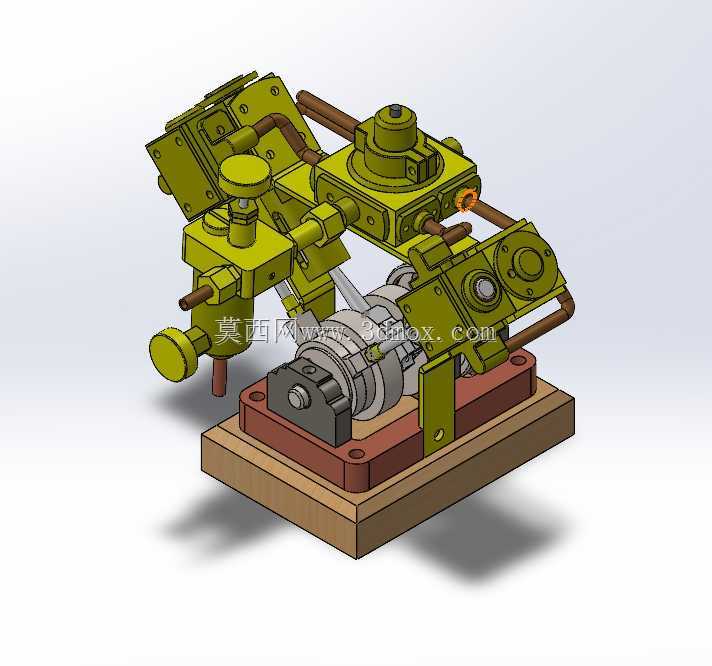

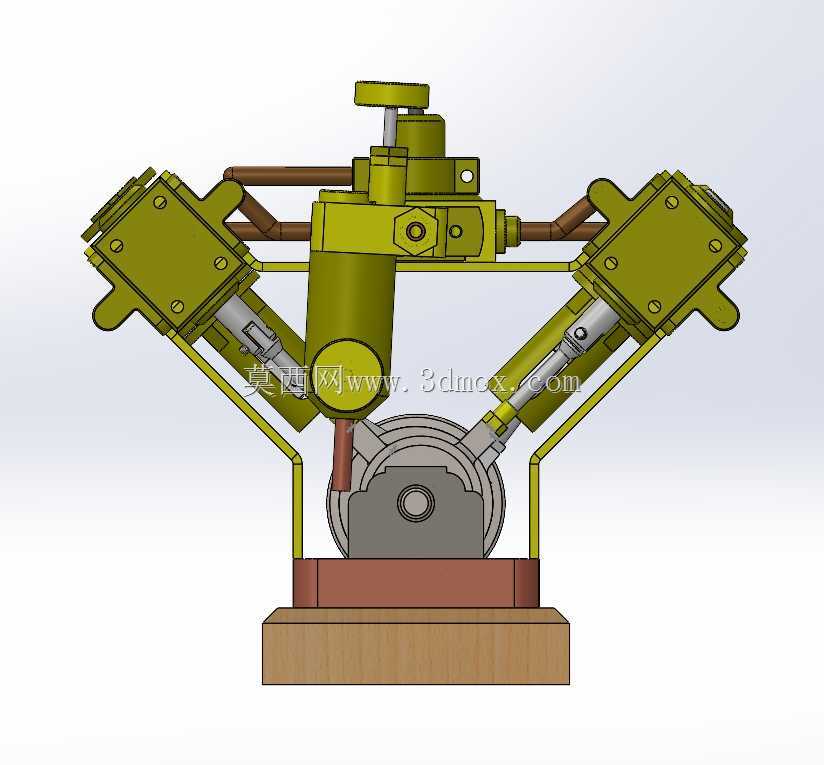

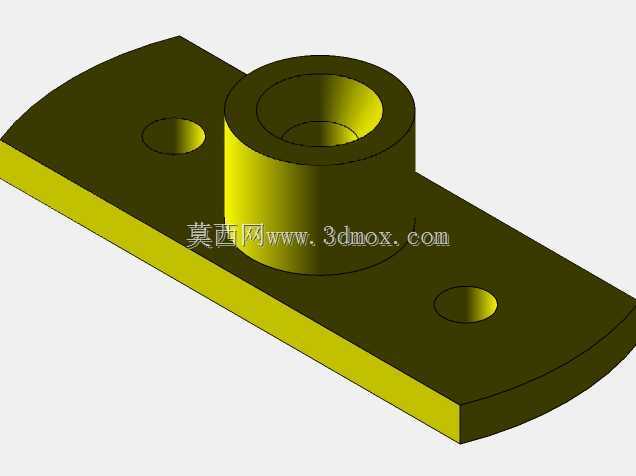

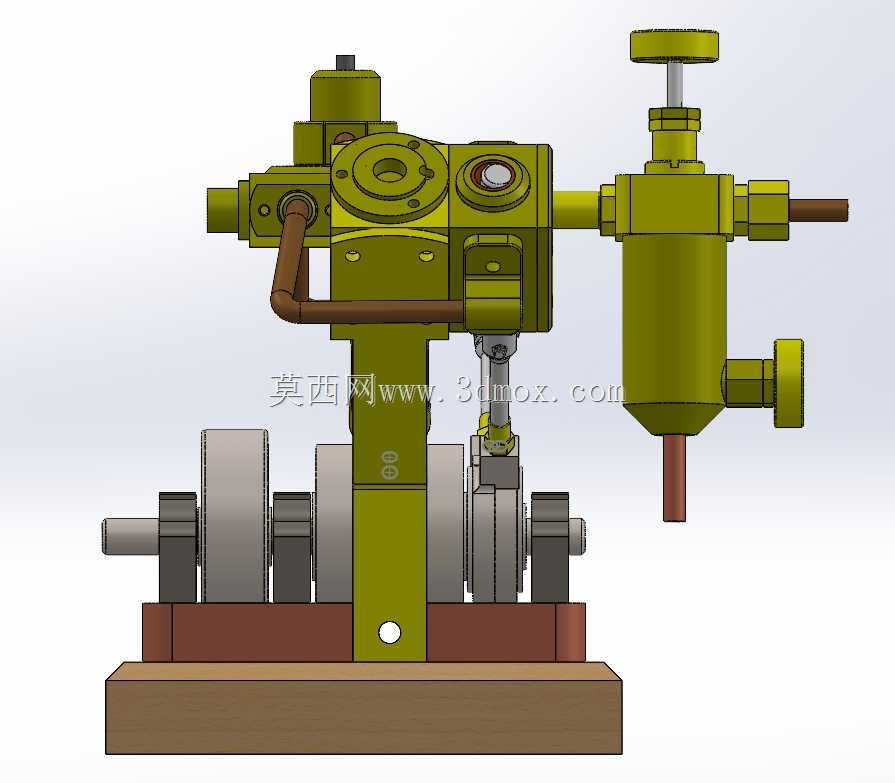

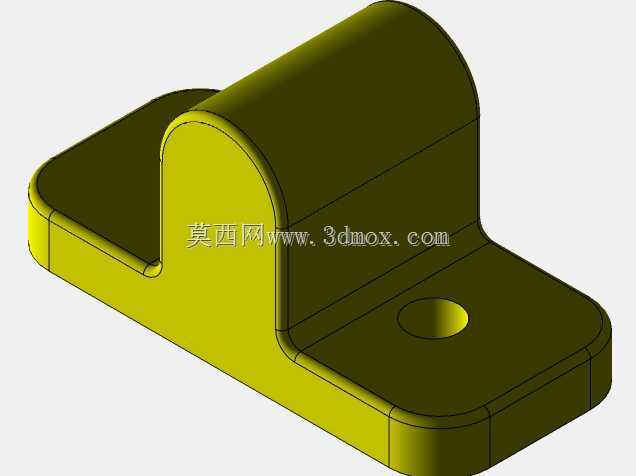

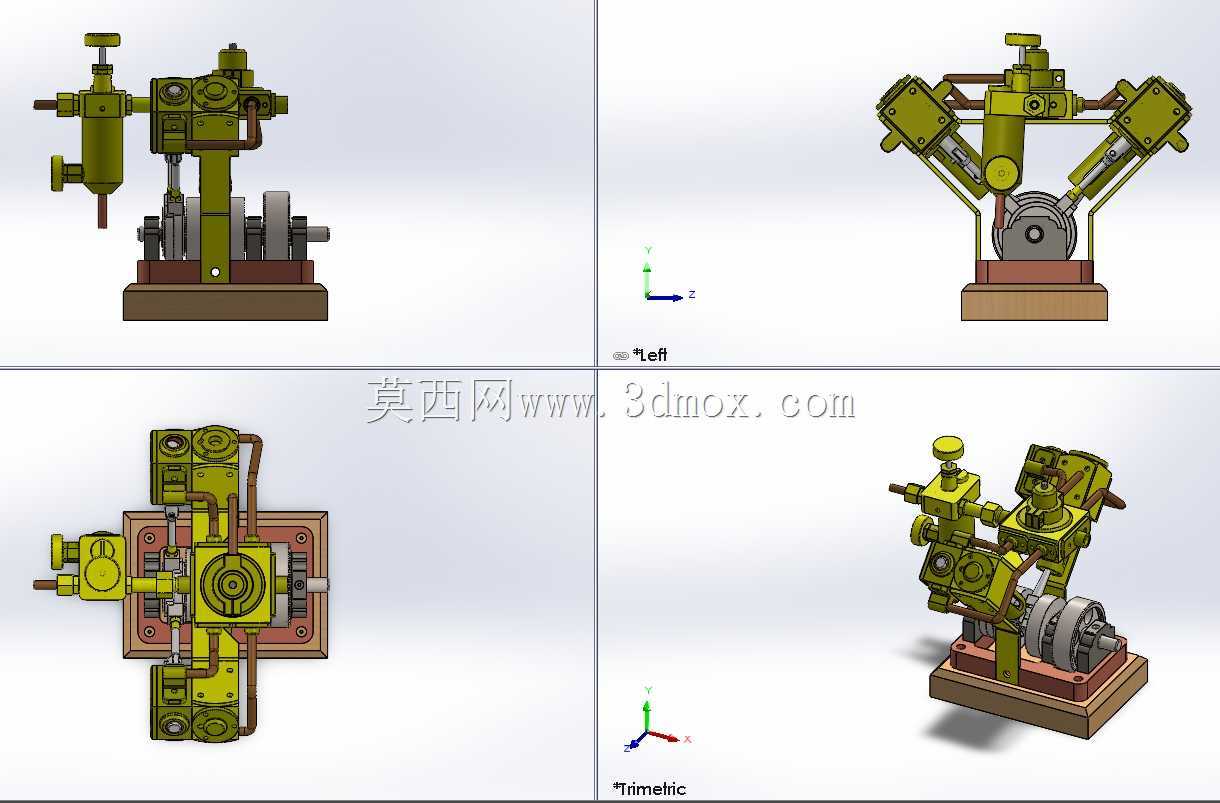

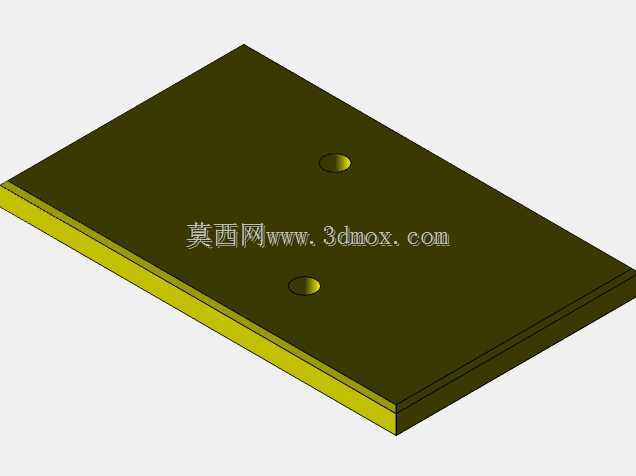

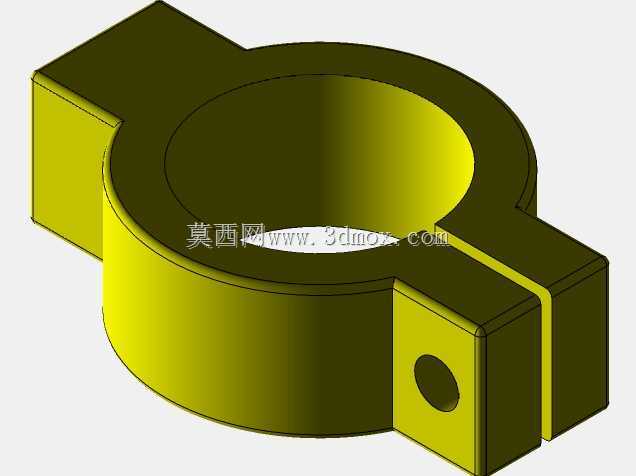

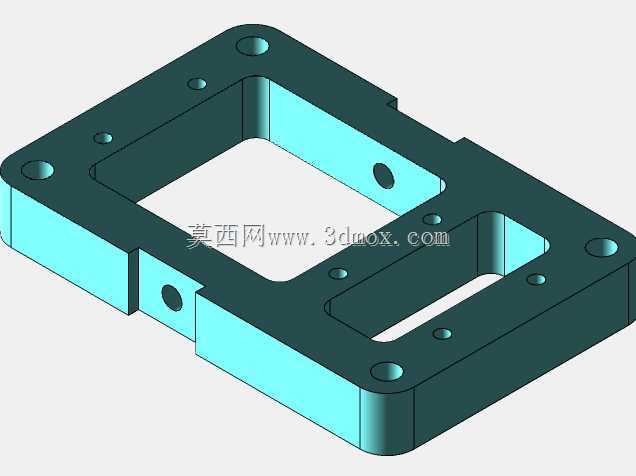

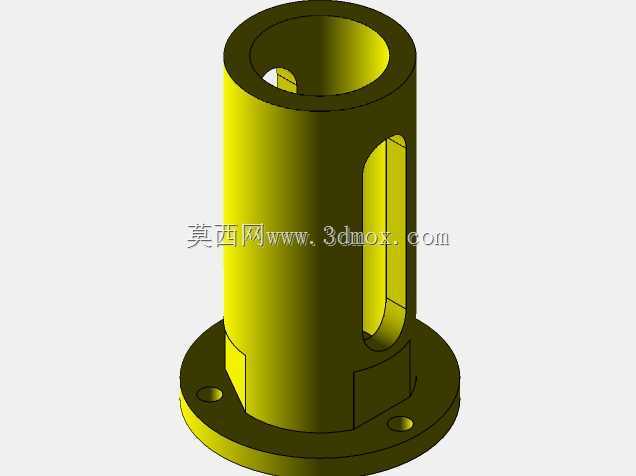

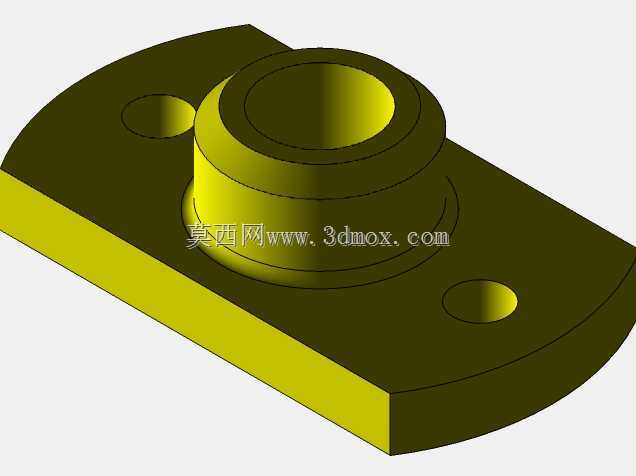

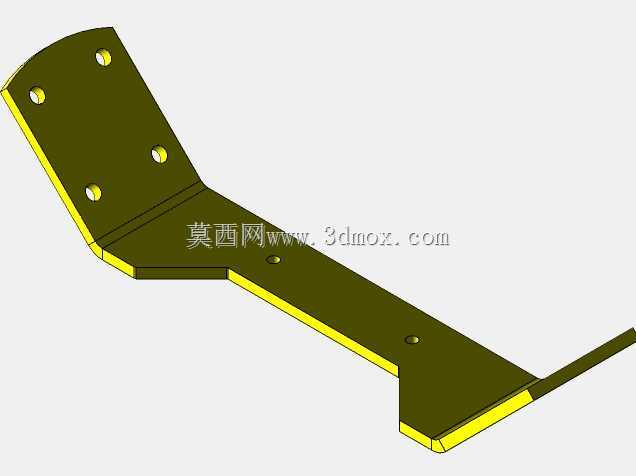

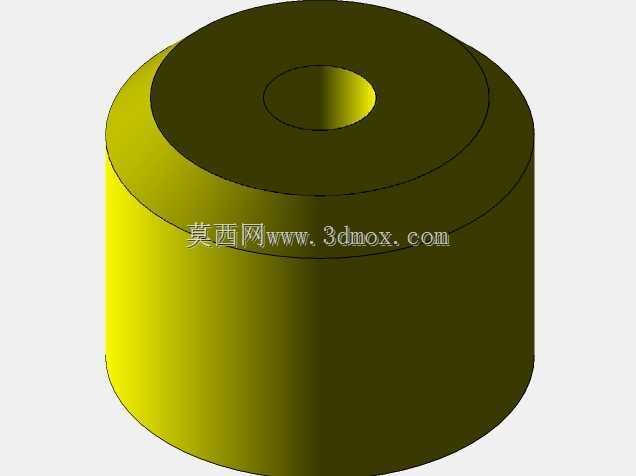

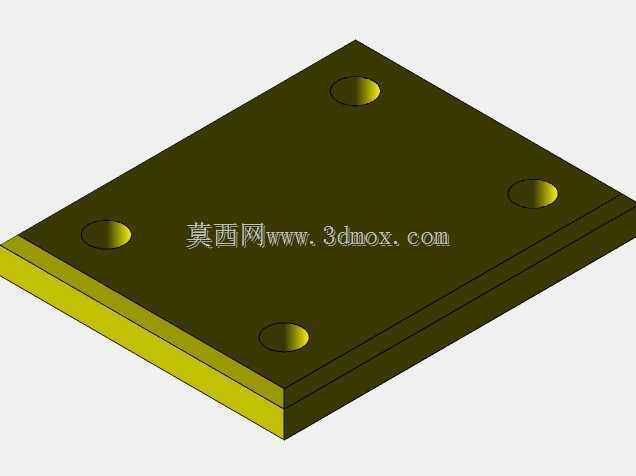

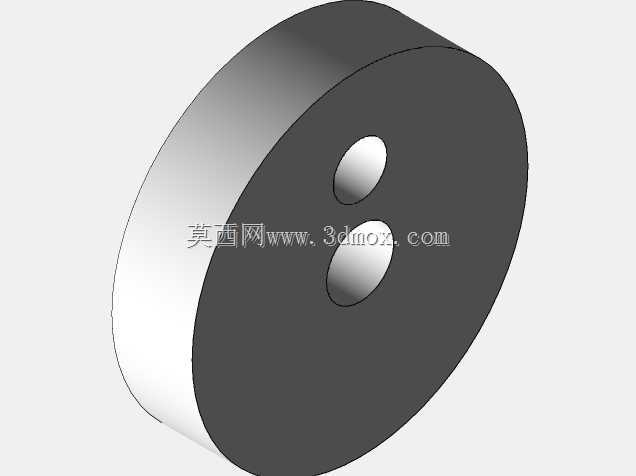

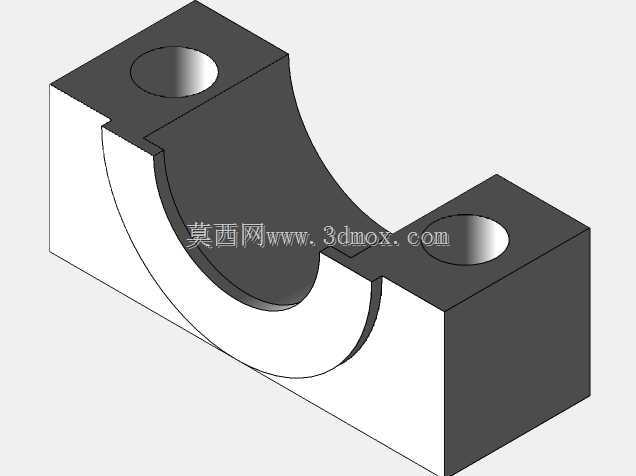

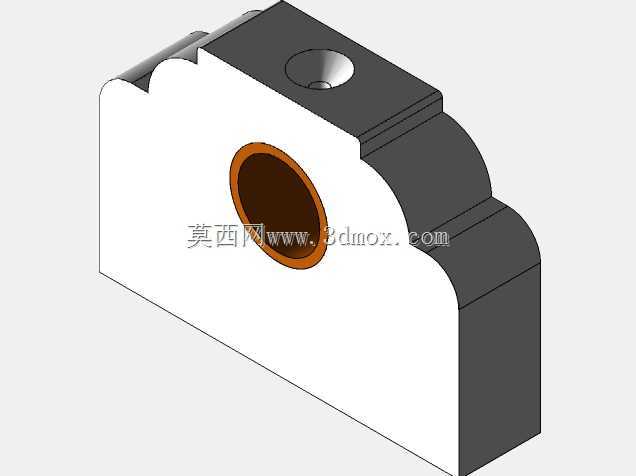

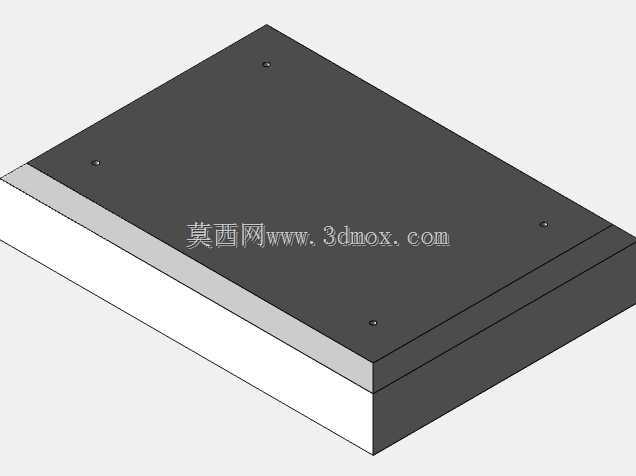

　　这款V型布局的双动式蒸汽动力装置，核心采用双气缸夹角布置的结构形式，区别于传统单缸蒸汽机的动力输出特性，双动结构可在活塞的两个行程端同时实现蒸汽做功，大幅提升动力输出的连续性与扭矩平稳性，在早期工业动力场景中，这类结构常被用于小型工厂动力输出、船舶辅机驱动、固定式作业机组的动力源，能够适配低转速大扭矩的负载需求，无需复杂的减速机构即可直接驱动作业端设备。从结构设计逻辑来看，V型夹角的布置方式有效压缩了整机的轴向尺寸，两个气缸对称分布于曲轴两侧，活塞往复运动产生的惯性力可通过夹角结构实现部分抵消，降低整机运行时的振动幅值，对安装基座的强度要求相较直列双缸结构更低。整机的安装边界以底部木质基座为承载基准，基座上方设置曲轴支撑座，

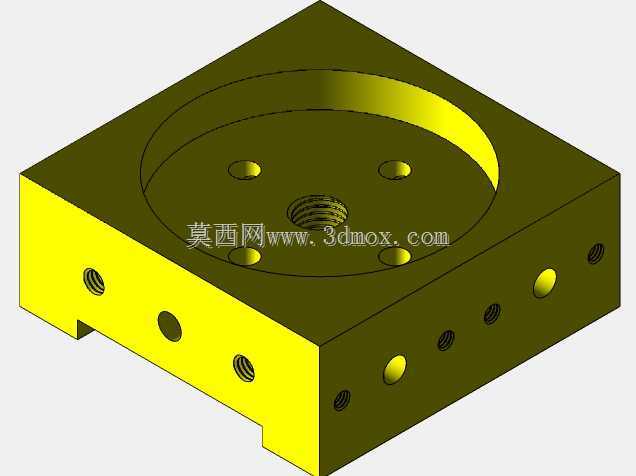

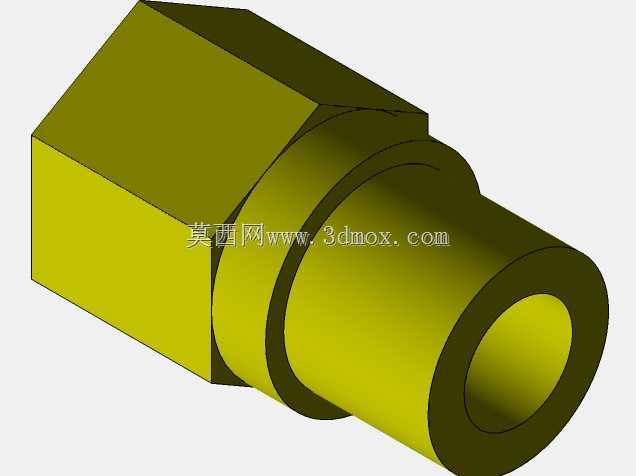

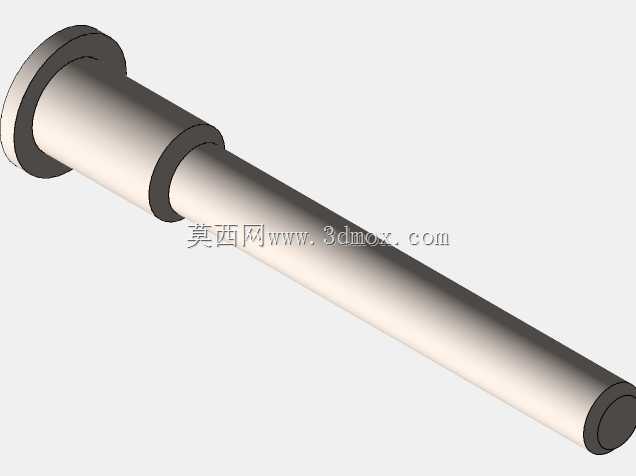

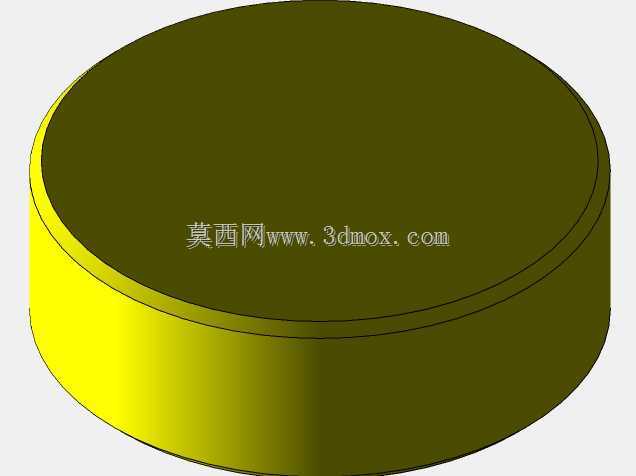

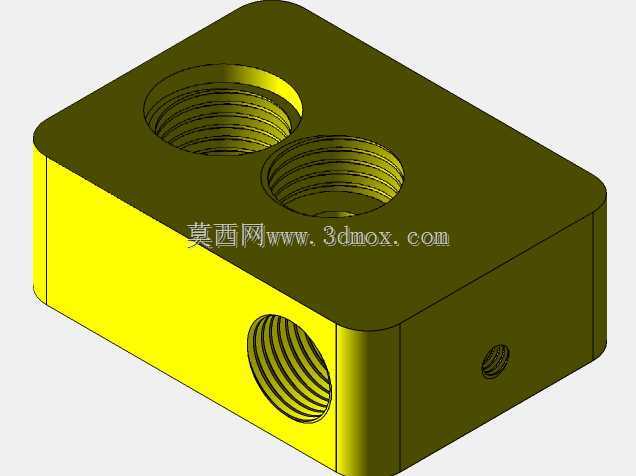

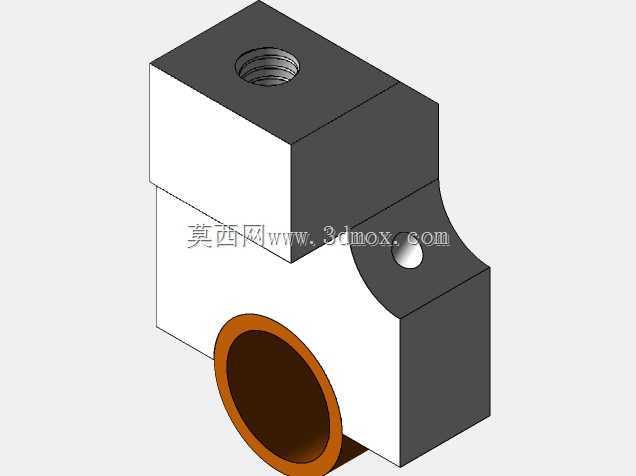

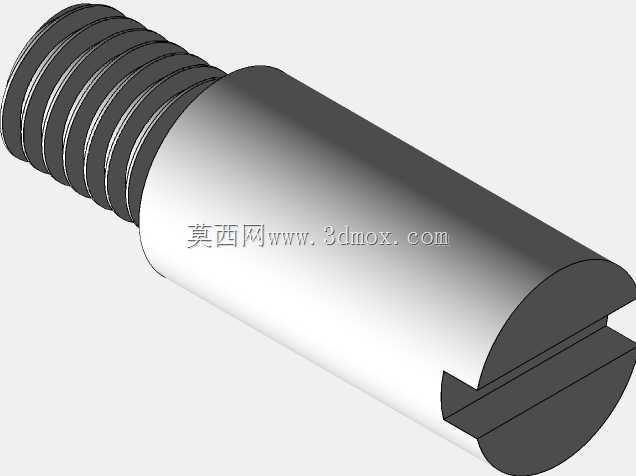

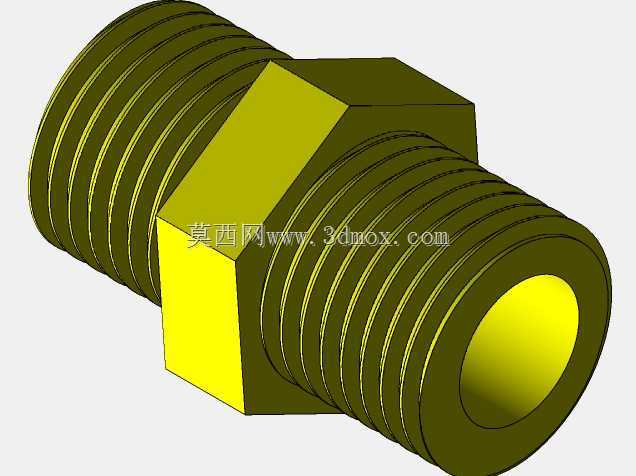

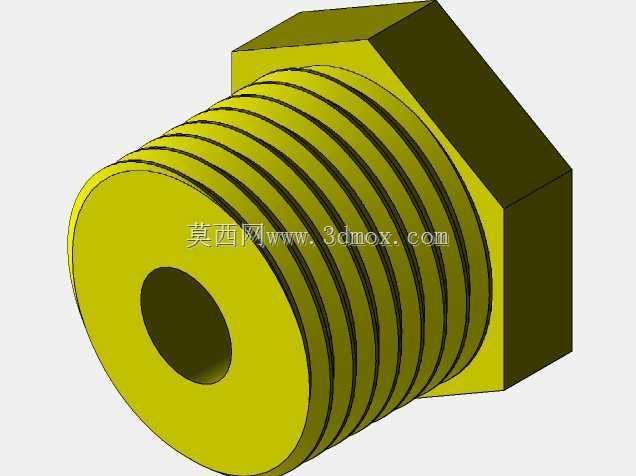

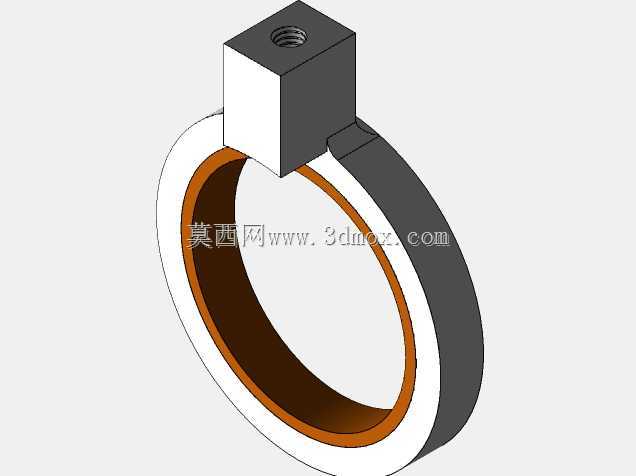

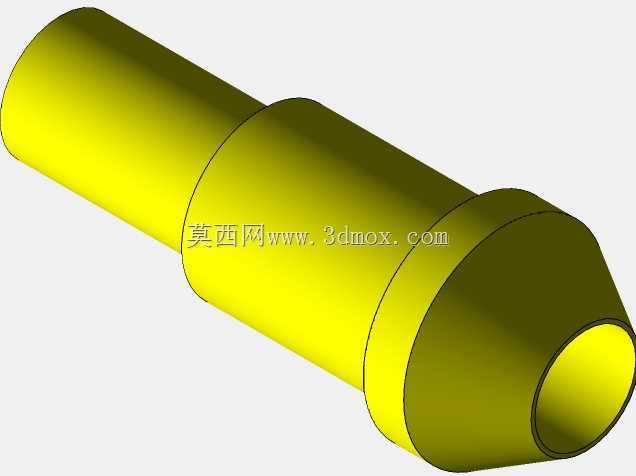

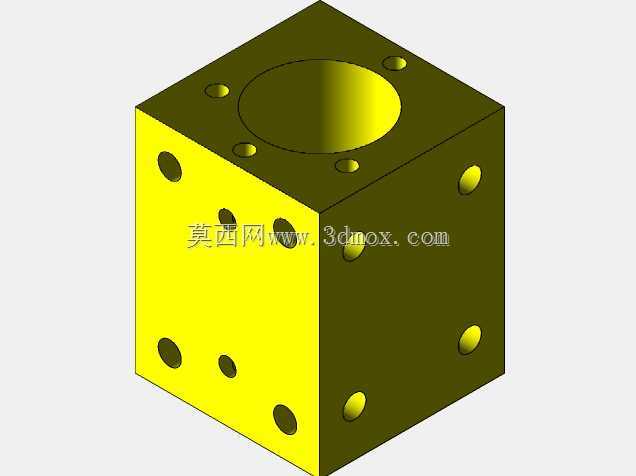

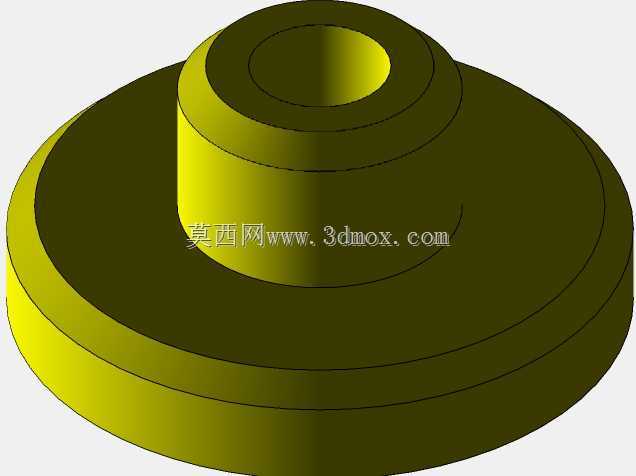

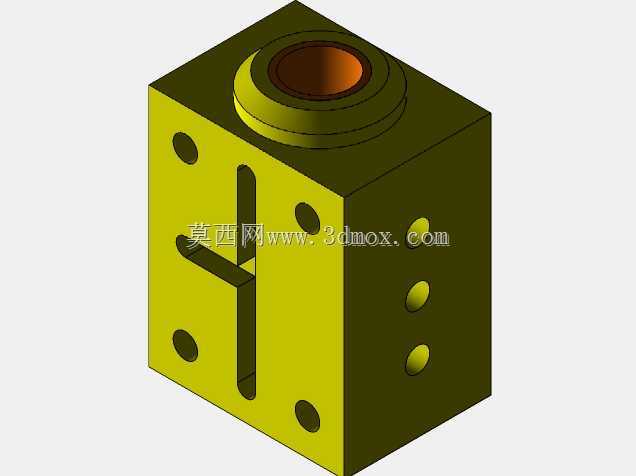

　　曲轴的回转中心与两个气缸的轴线形成固定夹角，气缸的进排气管路布置于缸体上方，通过集成式的配气结构实现蒸汽的时序分配，保证两个气缸的做功行程错峰衔接，避免动力输出出现死点。设计过程中需要重点匹配活塞行程与曲轴偏心距的参数关系，双动气缸的活塞两侧均设置密封结构，进排气道的流道截面需要匹配蒸汽流量需求，避免节流损失影响做功效率，缸体与曲轴箱的连接部位设置定位止口，保证装配过程中气缸轴线与曲轴连杆机构的位置度公差，减少连杆运行过程中的侧向磨损。连杆两端分别采用活塞销与曲轴曲柄销连接，铰接部位预留合理的配合间隙，适配热态运行下的部件膨胀量，曲轴输出端延伸出支撑座外侧，可通过带轮、齿轮等结构向外输出动力。整机的外部管路采用硬质管材连接，

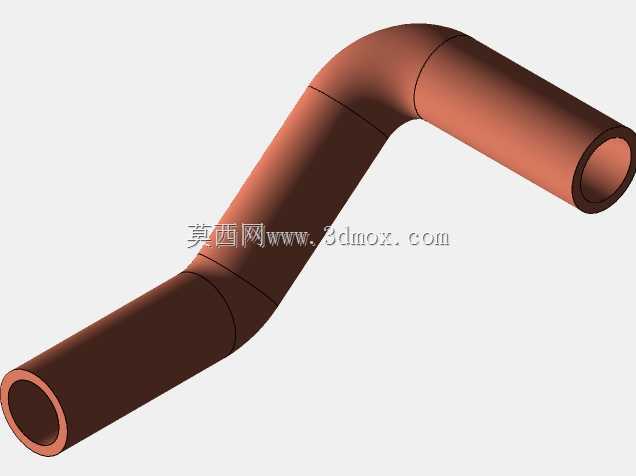

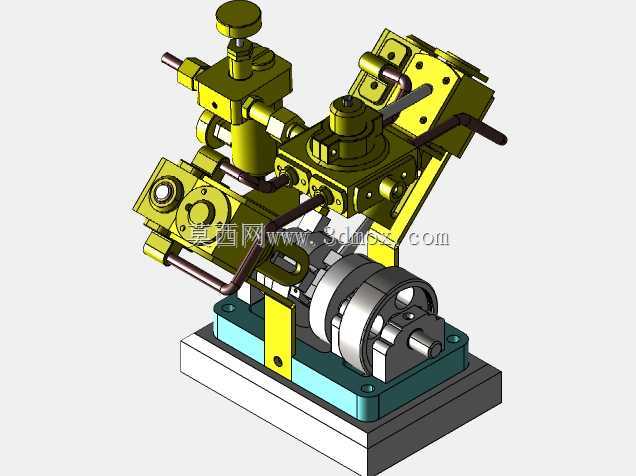

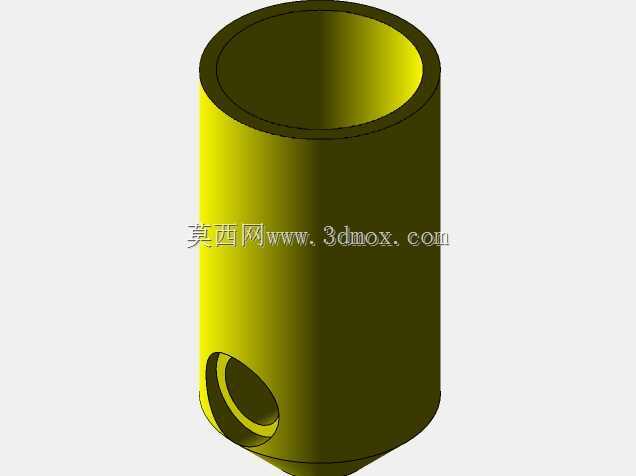

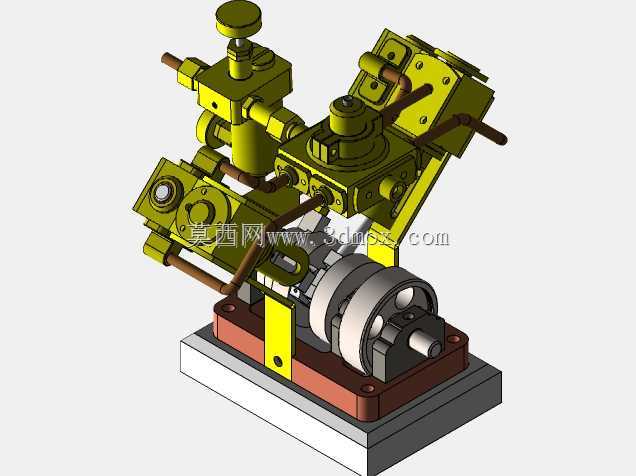

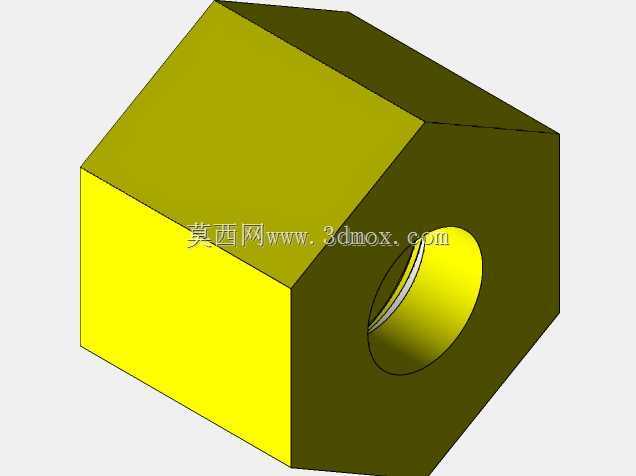

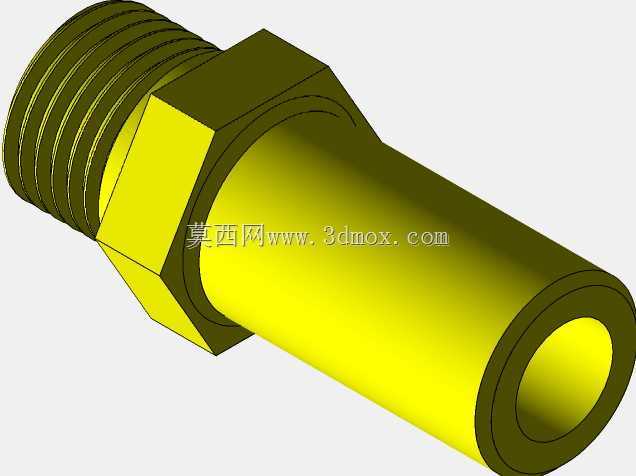

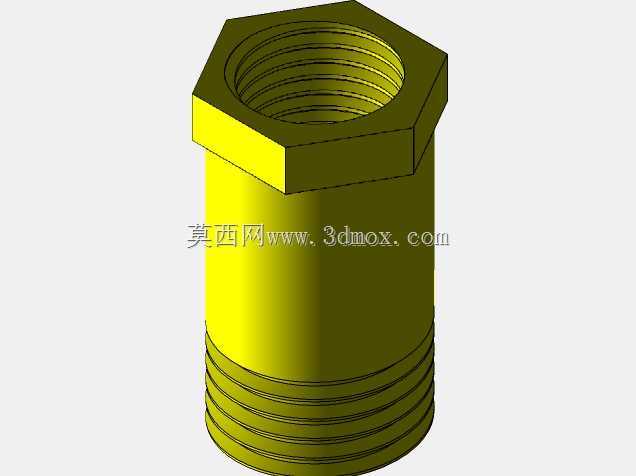

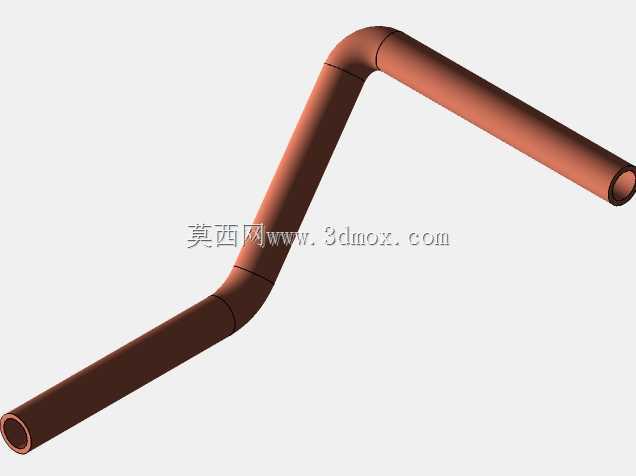

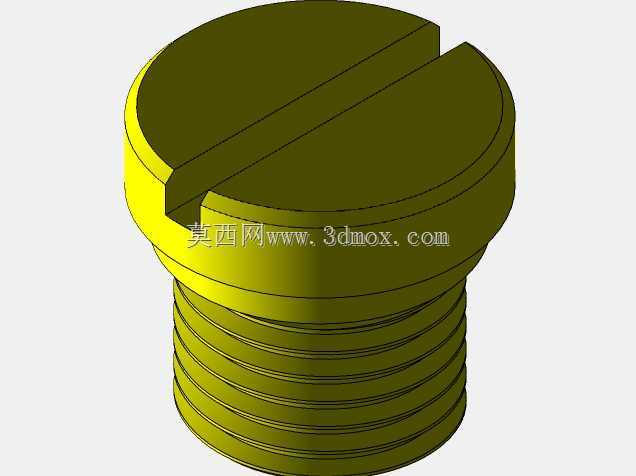

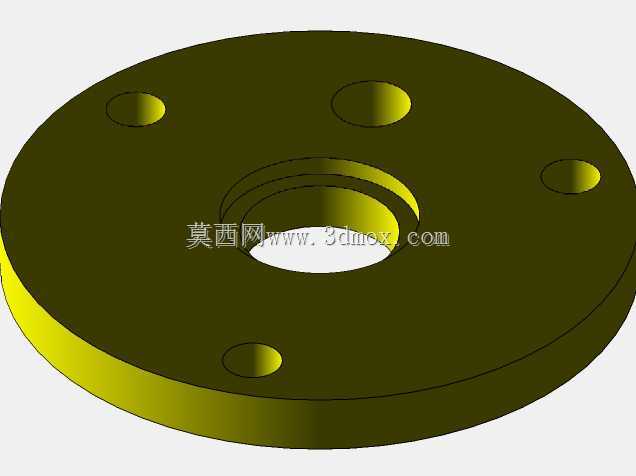

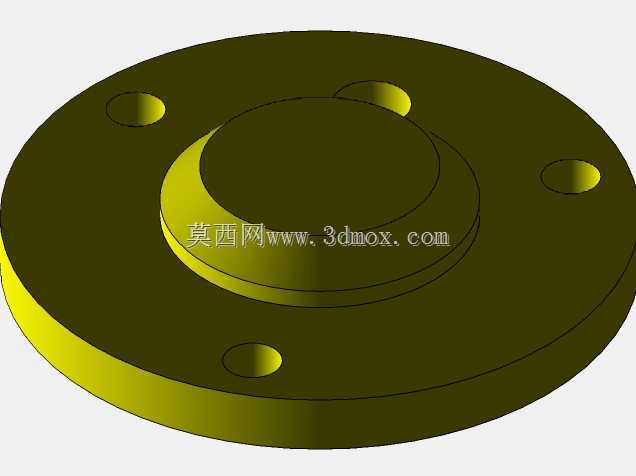

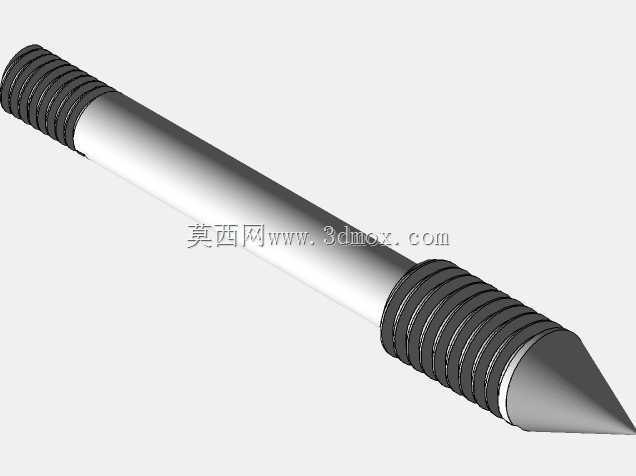

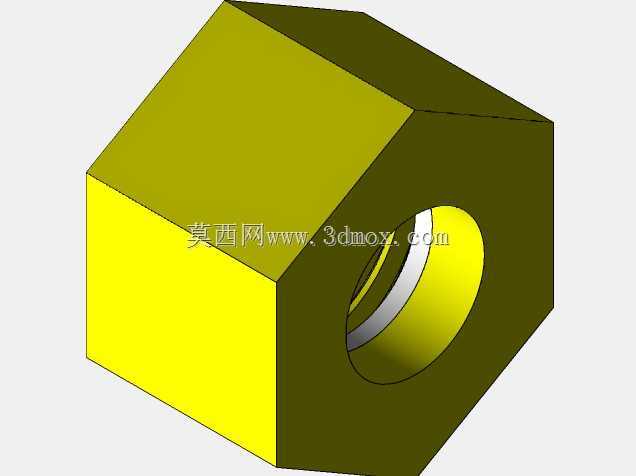

　　走线路径避开运动部件的运行轨迹，防止运行过程中出现管路干涉磨损，缸体外部的紧固螺栓采用对称排布方式，保证缸盖受压均匀，避免蒸汽泄漏。这类结构的建模过程需要重点验证运动部件的行程干涉问题，曲轴整周回转过程中，连杆、活塞与缸体、机架之间不能出现运动碰撞，配气机构的动作时序需要与活塞行程精准匹配，才能保证蒸汽的进排节奏符合做功逻辑，对于教学演示、复古动力装置复刻、小型蒸汽动力机组选型参考而言，这类完整的装配结构能够直观呈现V型双动蒸汽机的工作原理与结构组成，帮助从业者理解早期蒸汽动力设备的设计思路与机械传动逻辑。
