BERNAY结构双缸蒸汽动力装置

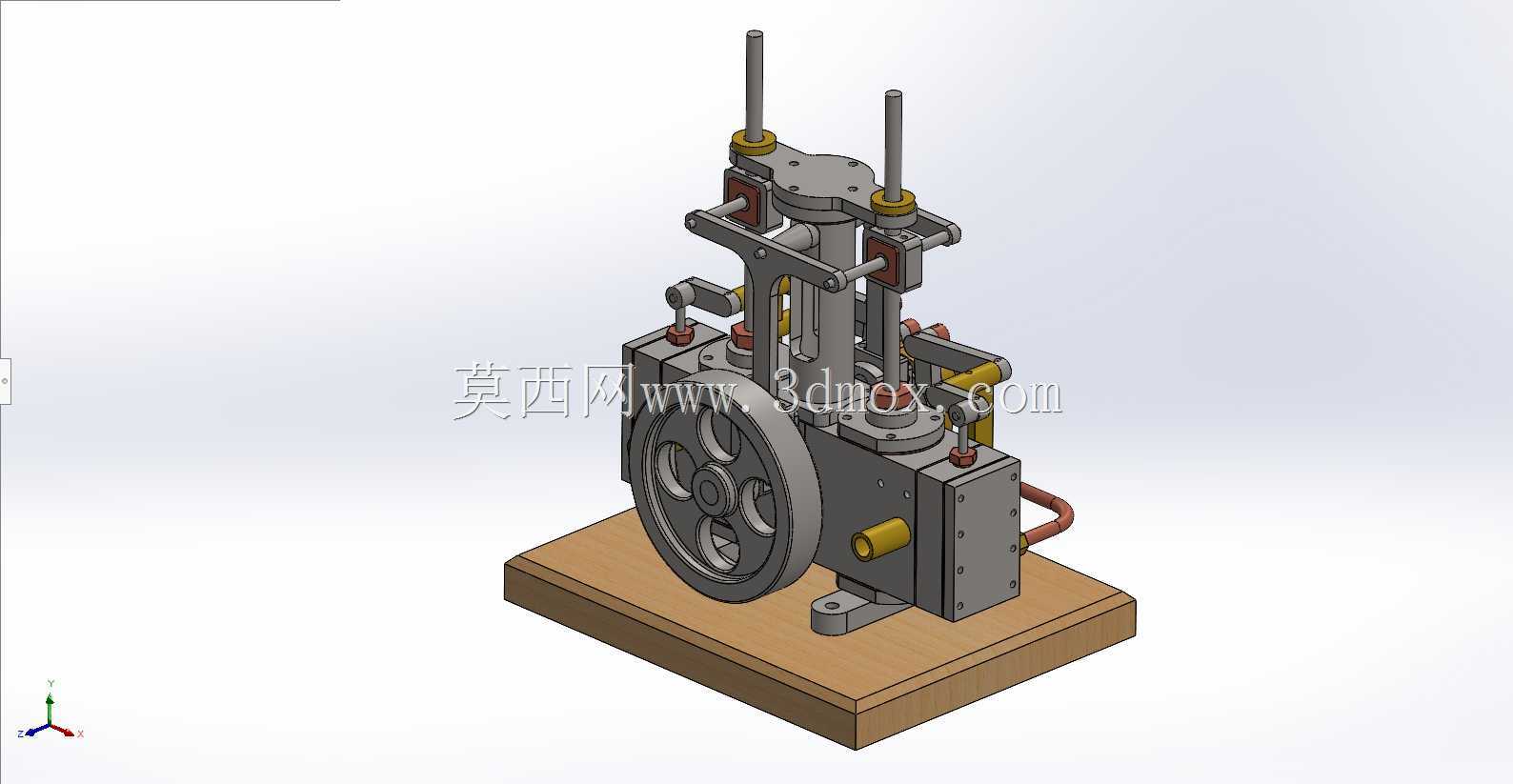

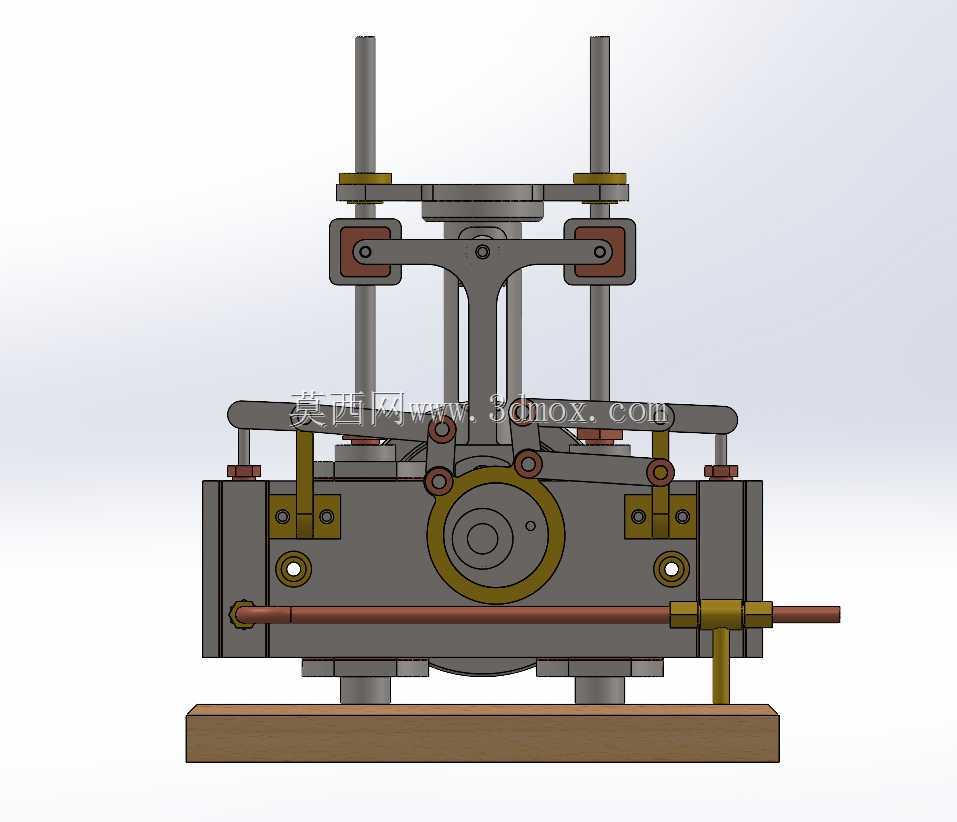

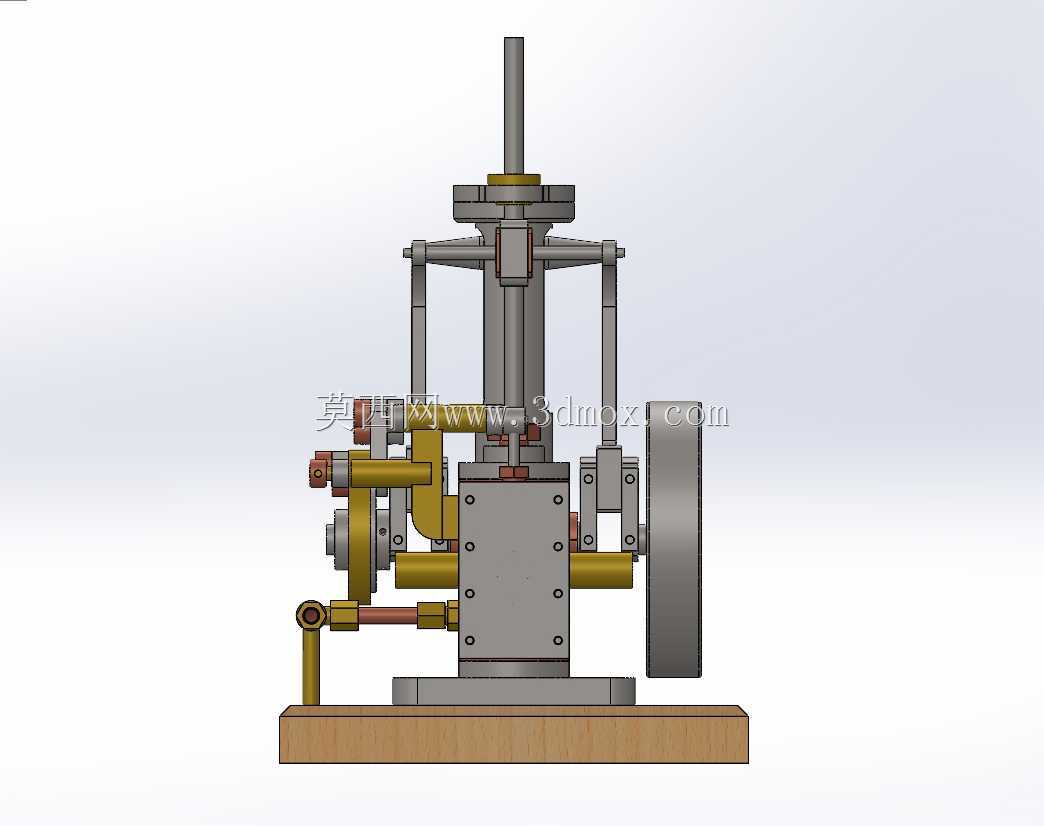

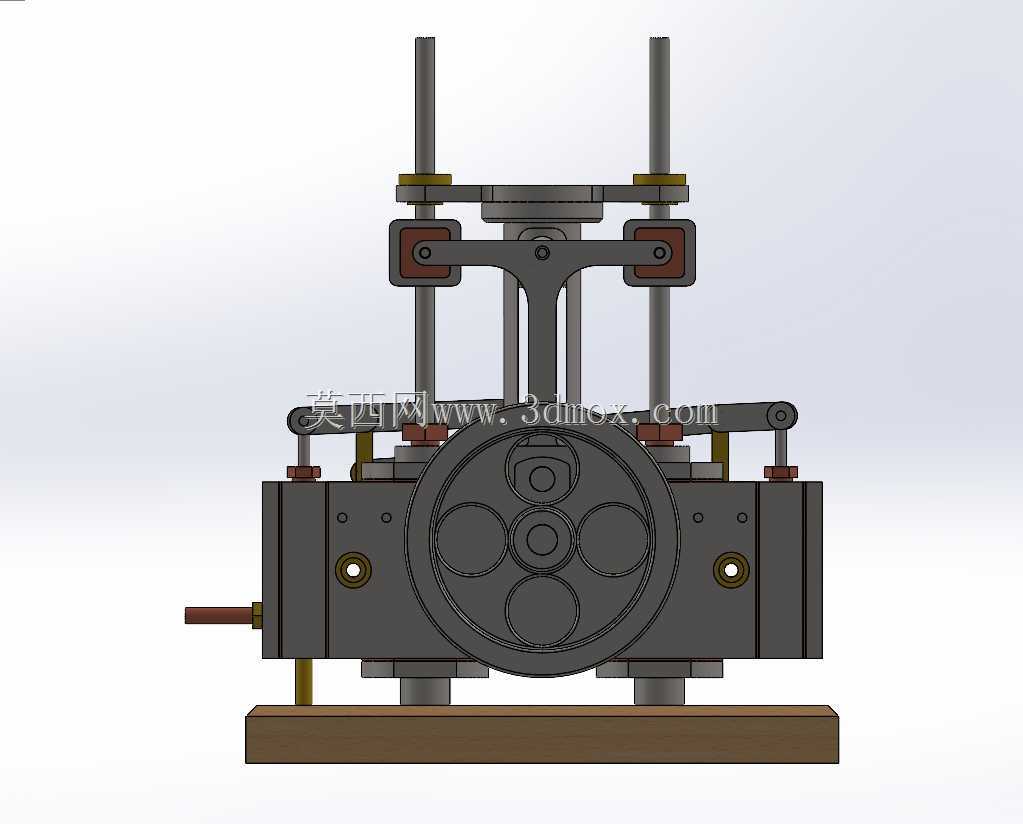

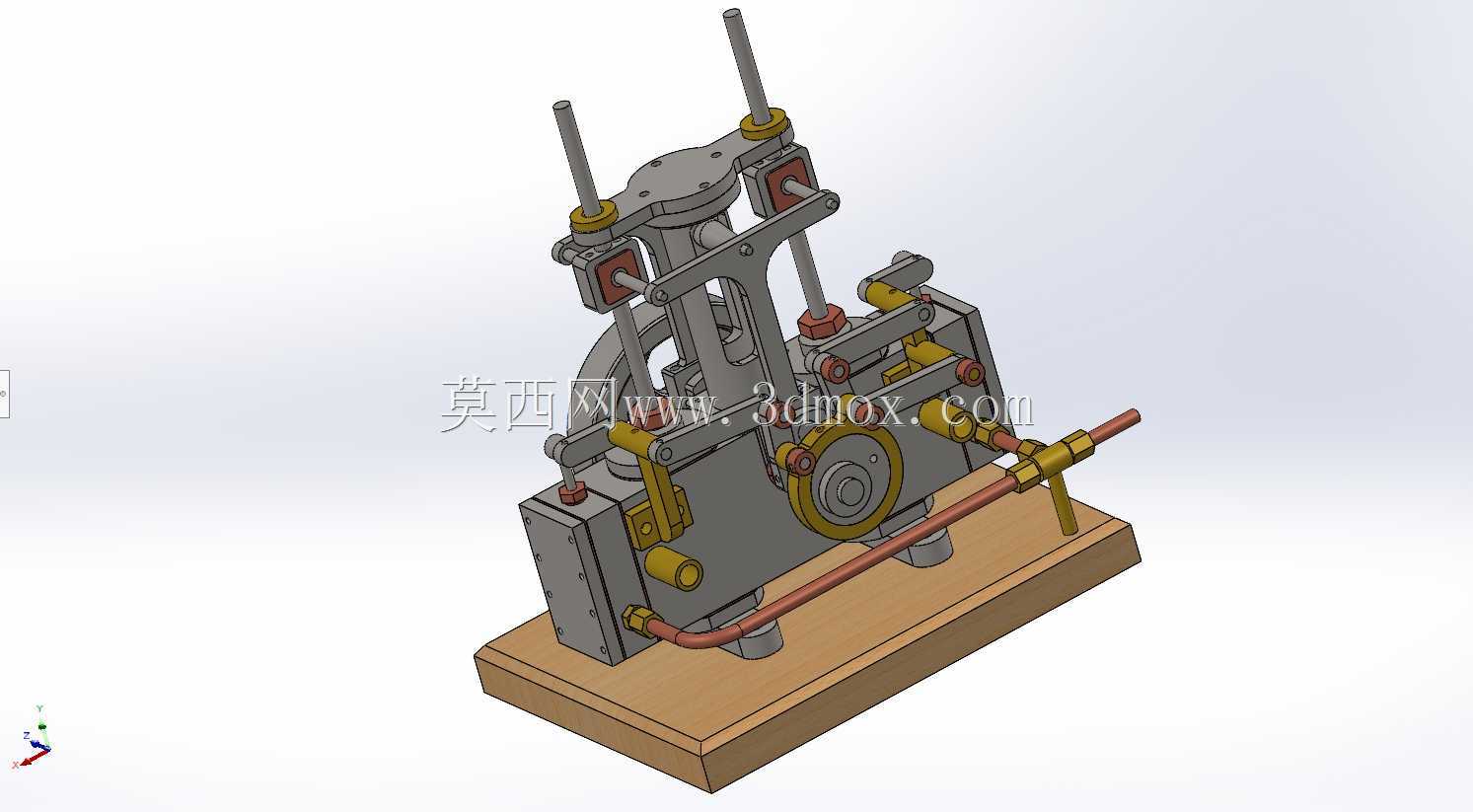

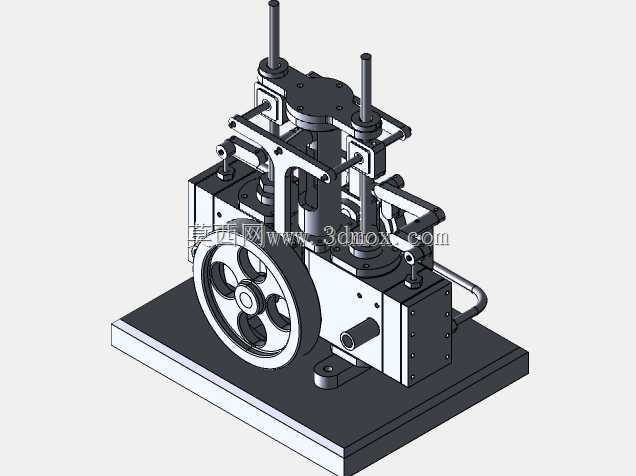

　　这款双缸蒸汽动力装置的结构设计，完全围绕蒸汽膨胀做功的能量转换逻辑搭建，整体采用立式双缸并列布局，所有运动构件集成在整块铸铁式安装底座上，安装时只需通过底座预留的四个沉头孔完成地脚固定，无需额外搭建配套支撑机架，整体安装边界控制在紧凑范围内，适配小型动力演示场景、早期工业动力复刻场景以及古典机械教学实训场景的空间需求。从功能实现逻辑来看，装置通过两个气缸交替进排汽的结构设计，抵消了单缸蒸汽机曲柄死点的动力中断问题，飞轮采用辐条式镂空结构，既储存转动惯量保证曲轴运转平顺性，又控制了整体自重，进汽管路采用外置硬管弯折布局，直接连通缸体进汽口与外置汽源接口，无需额外设计集成式汽路通道，降低了缸体本身的加工复杂度。

　　设计思路上完全遵循早期工业机械的实用优先原则，配气机构采用滑阀式结构，通过曲轴端的偏心轮直接驱动滑阀往复动作，同步匹配活塞的运动行程完成进排汽时序控制，没有多余的冗余传动构件，所有运动副都预留了合理的润滑间隙，缸体外侧的紧固螺栓采用外露式布局，方便后期拆解维护时的操作，不需要特殊工装就能完成缸体检修、活塞环更换等常规维保操作。实际应用中，这类双缸蒸汽机既可以作为小型加工设备的独立动力源，通过皮带轮输出端连接车床、水泵等从动设备，也可以作为古典机械展陈的动态演示载体，还原蒸汽时代动力设备的运转逻辑，其立式结构的设计也让设备占地空间远小于同功率的卧式蒸汽机，适合在空间有限的教学场所、展陈区域安装使用。

　　构件之间的装配公差完全按照金属切削加工的常规精度设定，活塞与缸壁的配合间隙、曲轴与轴承座的同轴度要求都符合通用机械加工的实现标准，不需要超高精度的加工设备就能完成实物复刻，对于三维建模从业者来说，这套模型完整还原了从缸体、活塞、连杆、曲轴到飞轮、配气机构、安装底座的全部分装构件，每个零件的装配关系、运动干涉检查都已经完成验证，可以直接用于结构拆解教学、运动仿真演示，也能作为古典动力设备复刻设计的参考蓝本，帮助设计人员理解早期蒸汽动力设备的能量转换逻辑与机械结构匹配思路。
