车载剪式起重支撑装置结构设计

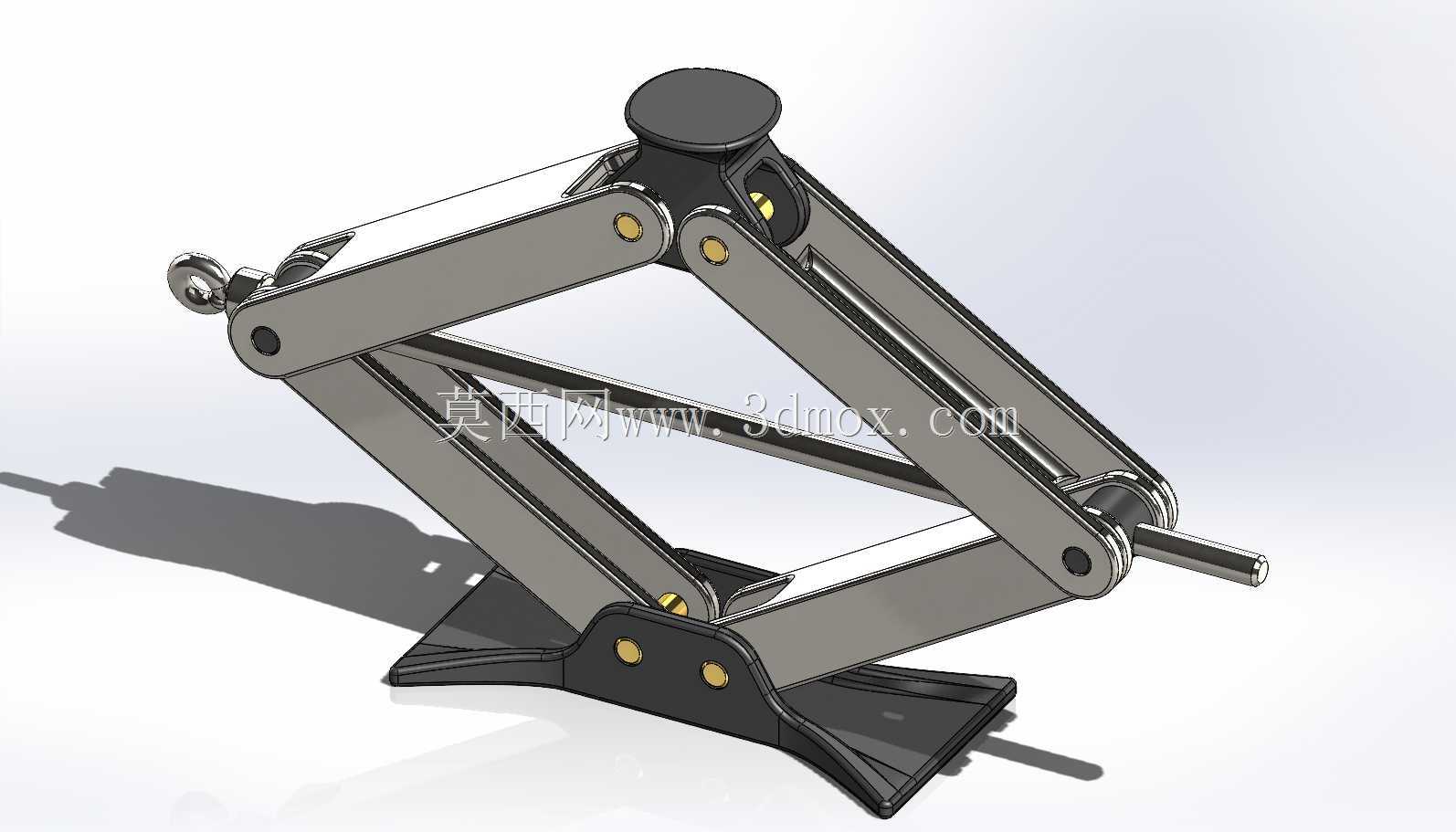

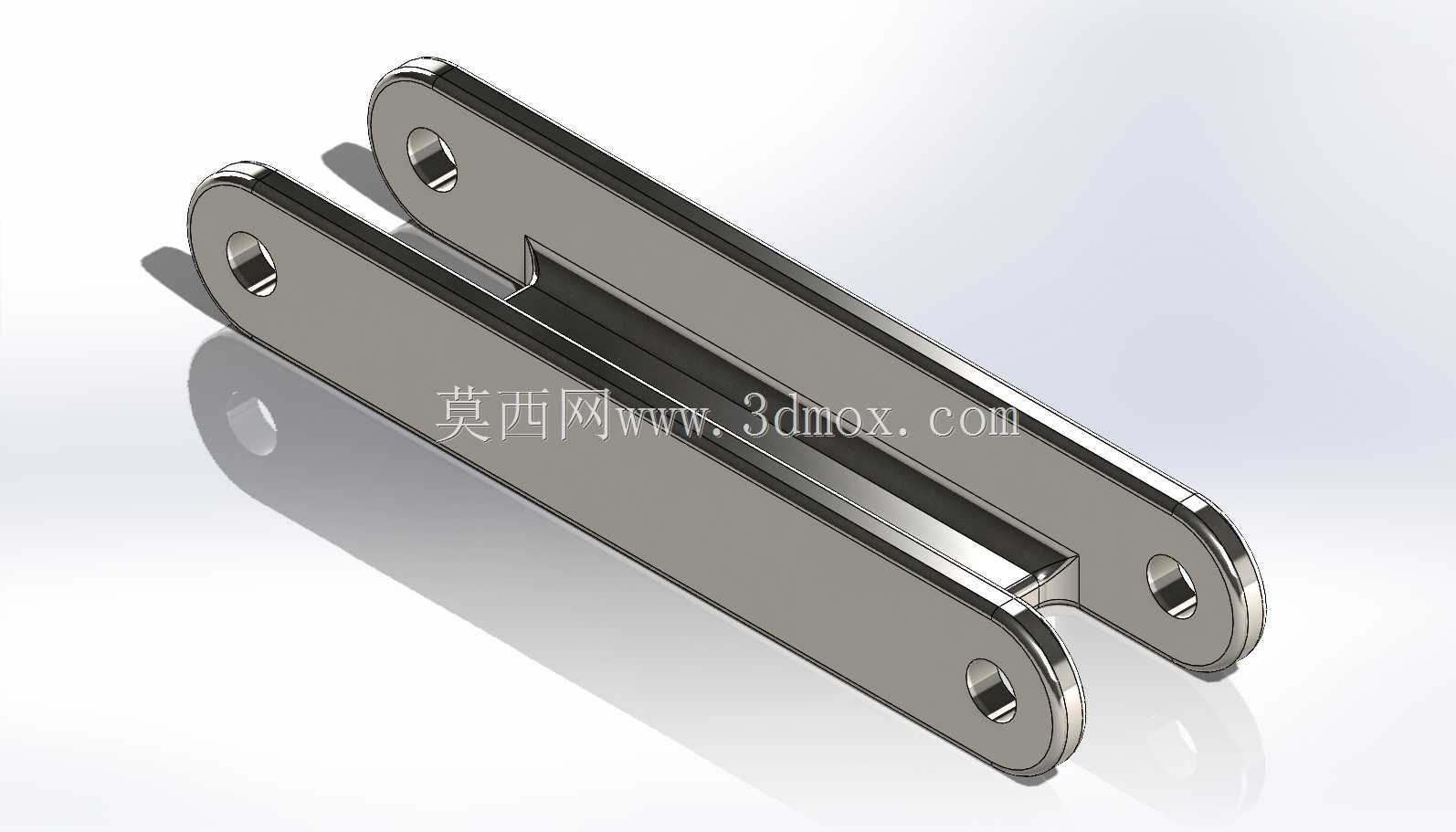

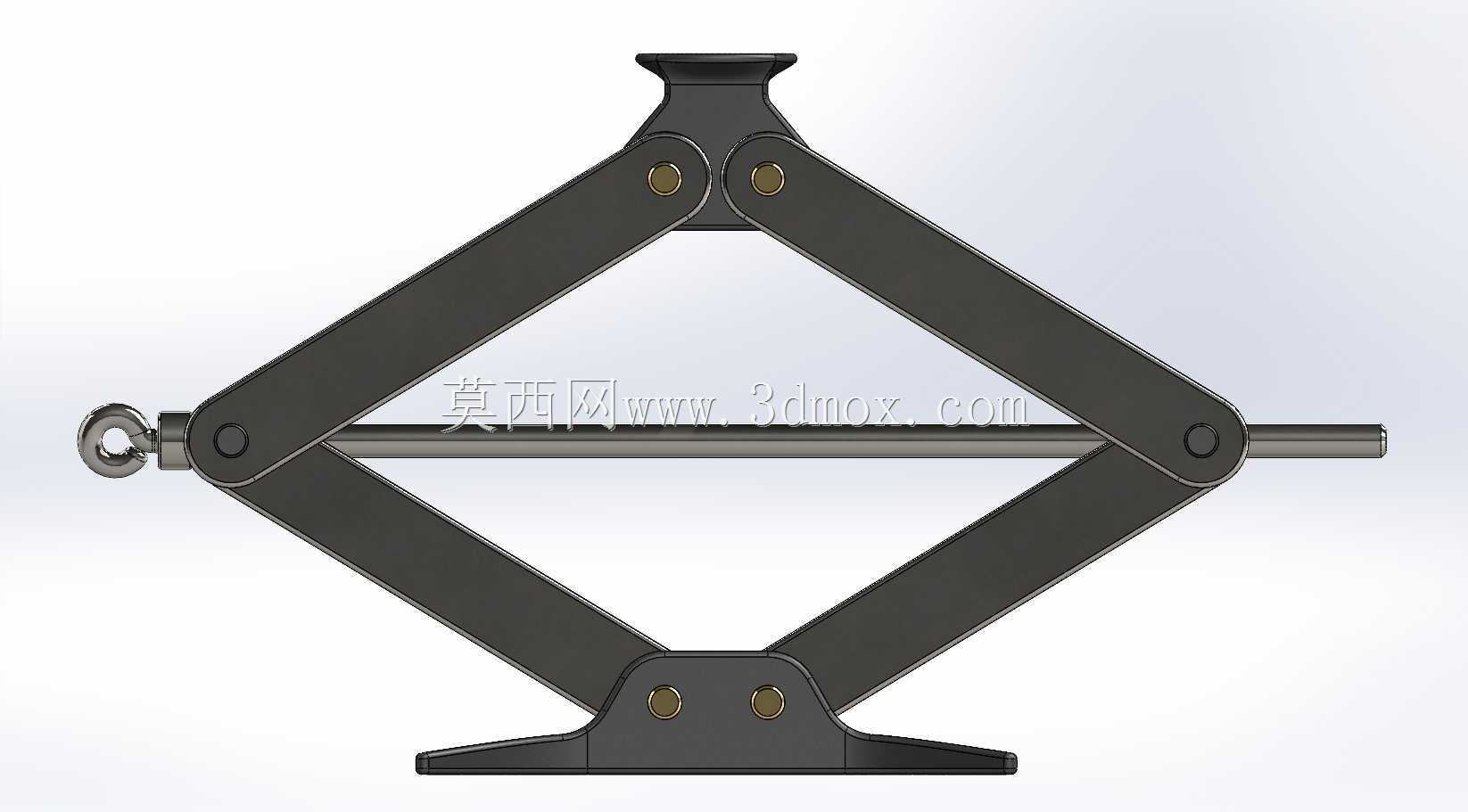

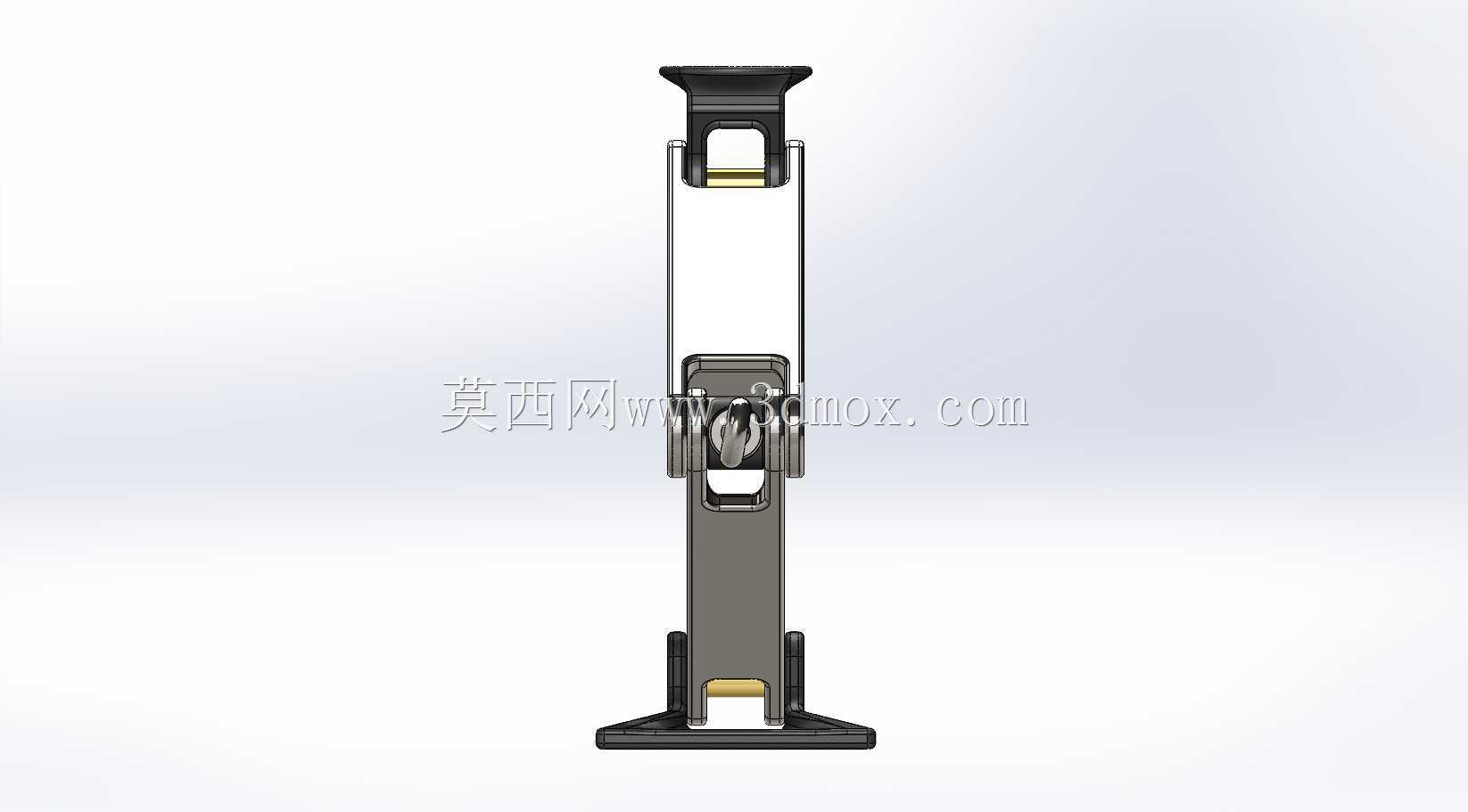

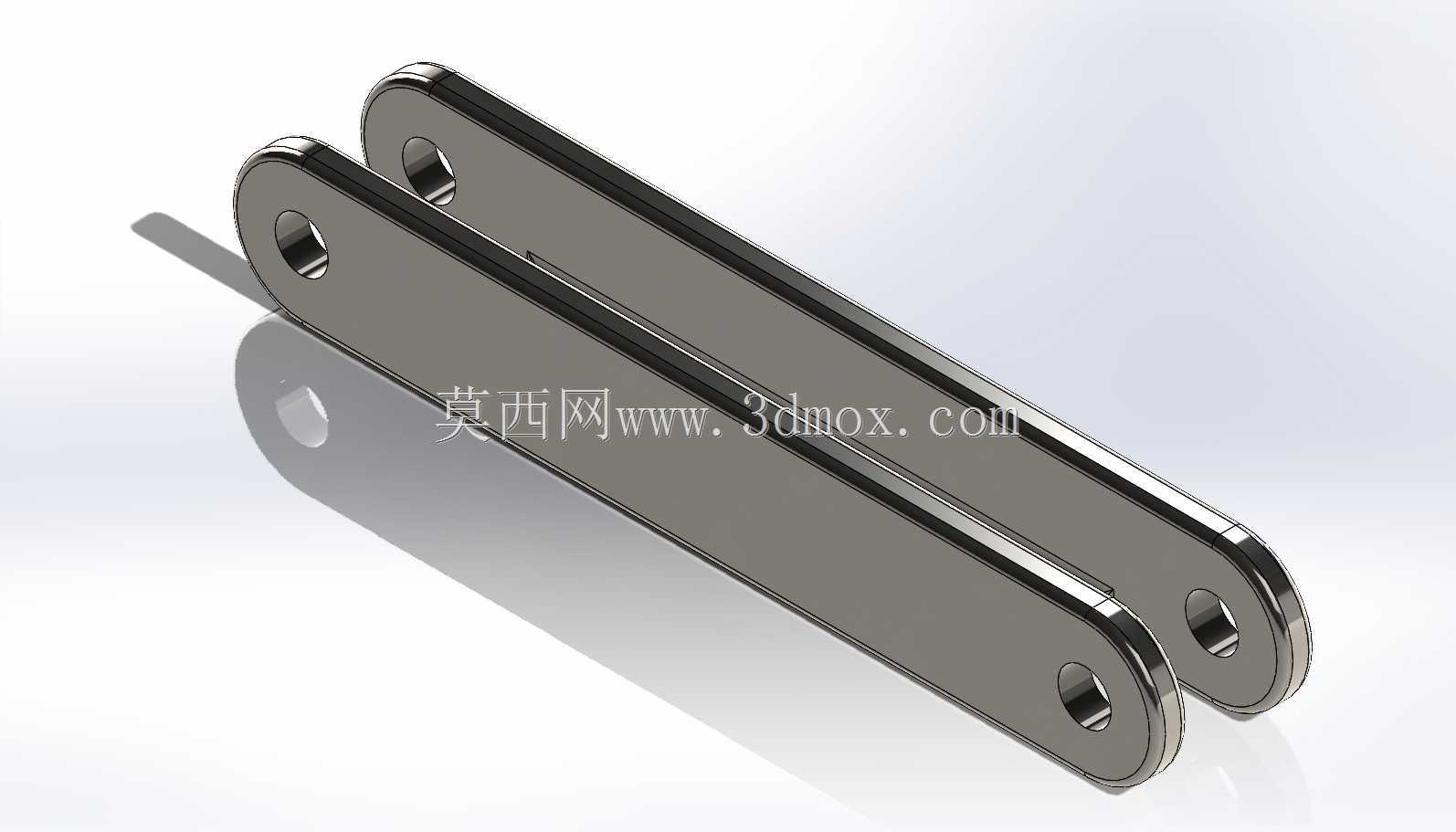

　　日常车辆维保场景里，剪式顶升装置是普及率极高的随车应急工具，多数家用轿车、SUV的随车工具包中都会配置该类装置，主要用于更换备胎时的车辆顶升作业，也可在底盘检修、小型设备低位安装时提供临时稳定支撑。不同于液压类顶升设备，该装置完全依靠机械螺纹副传动实现升降，不存在液压油泄漏、密封件老化失效的问题，长期放置在车辆行李箱中也不会因温度变化、颠簸振动出现功能故障，环境适应性更强。从结构设计逻辑来看，该装置采用多组交叉铰接的剪臂作为承重传力结构，上下两端分别设置支撑托面与底部承力底座，中间穿设传动丝杆，通过转动丝杆端部的受力杆，带动两组剪臂的铰接点间距变化，从而实现整体高度的升降调节。设计过程中需要重点校核剪臂的抗弯截面模量，

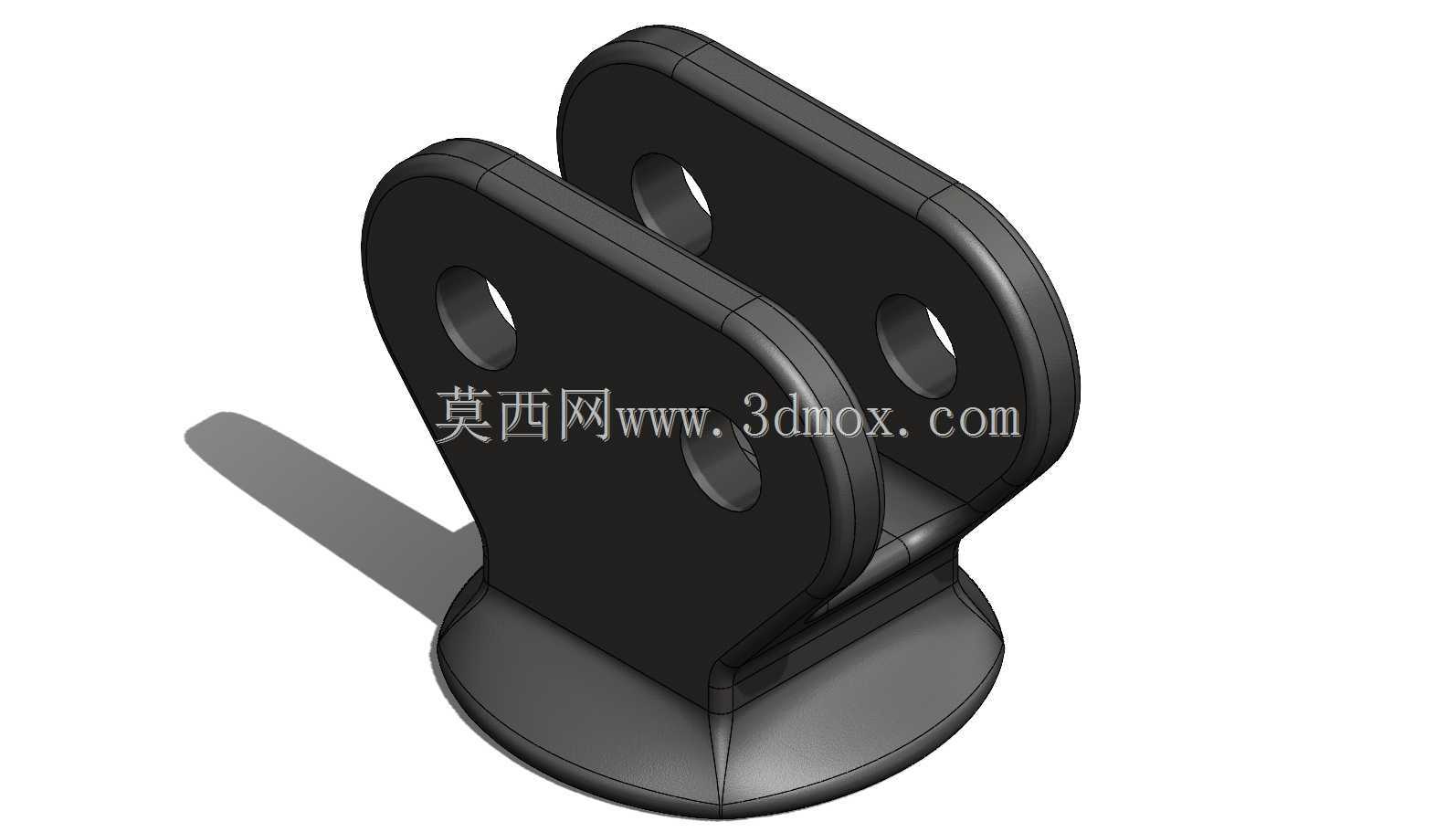

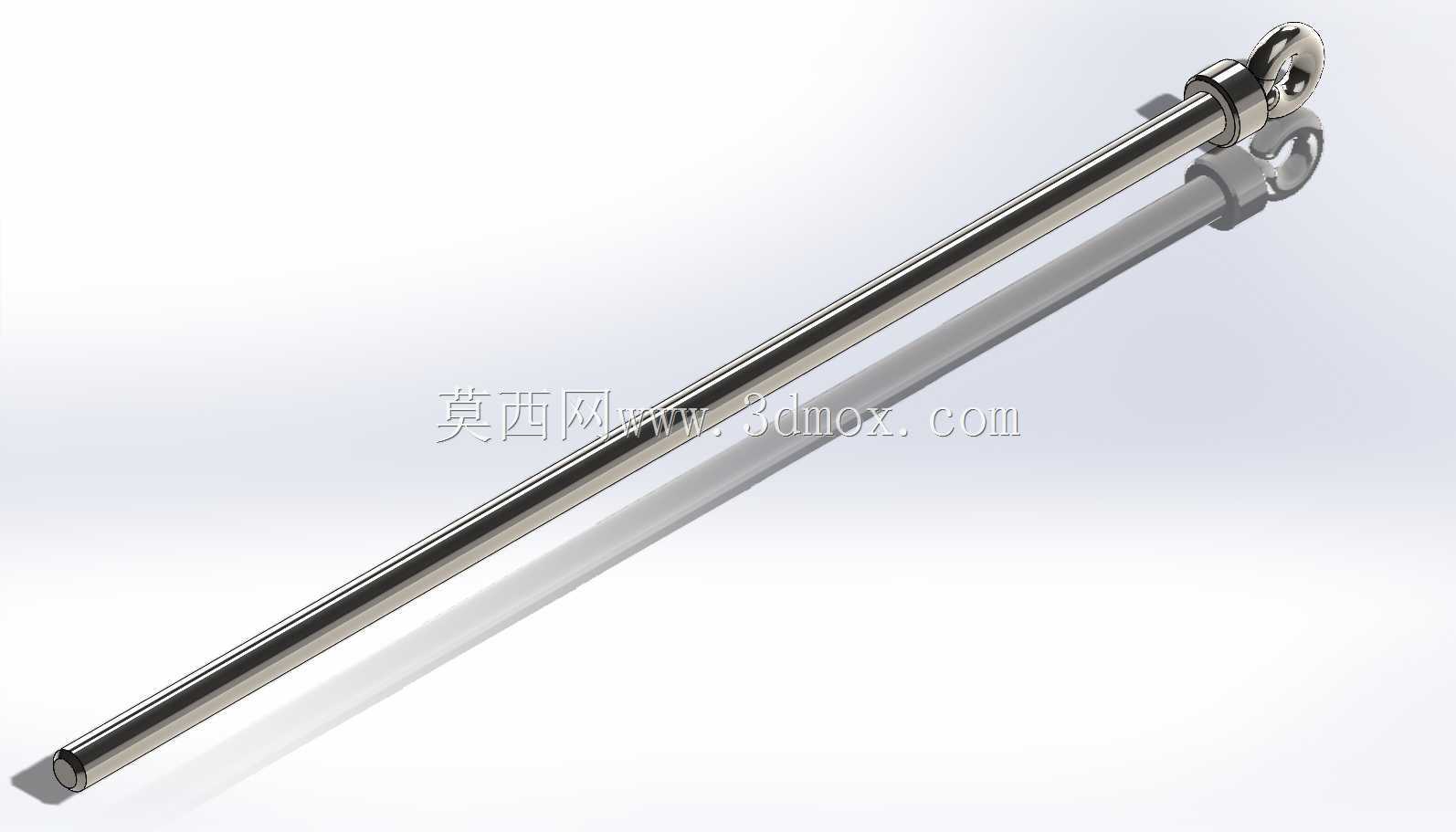

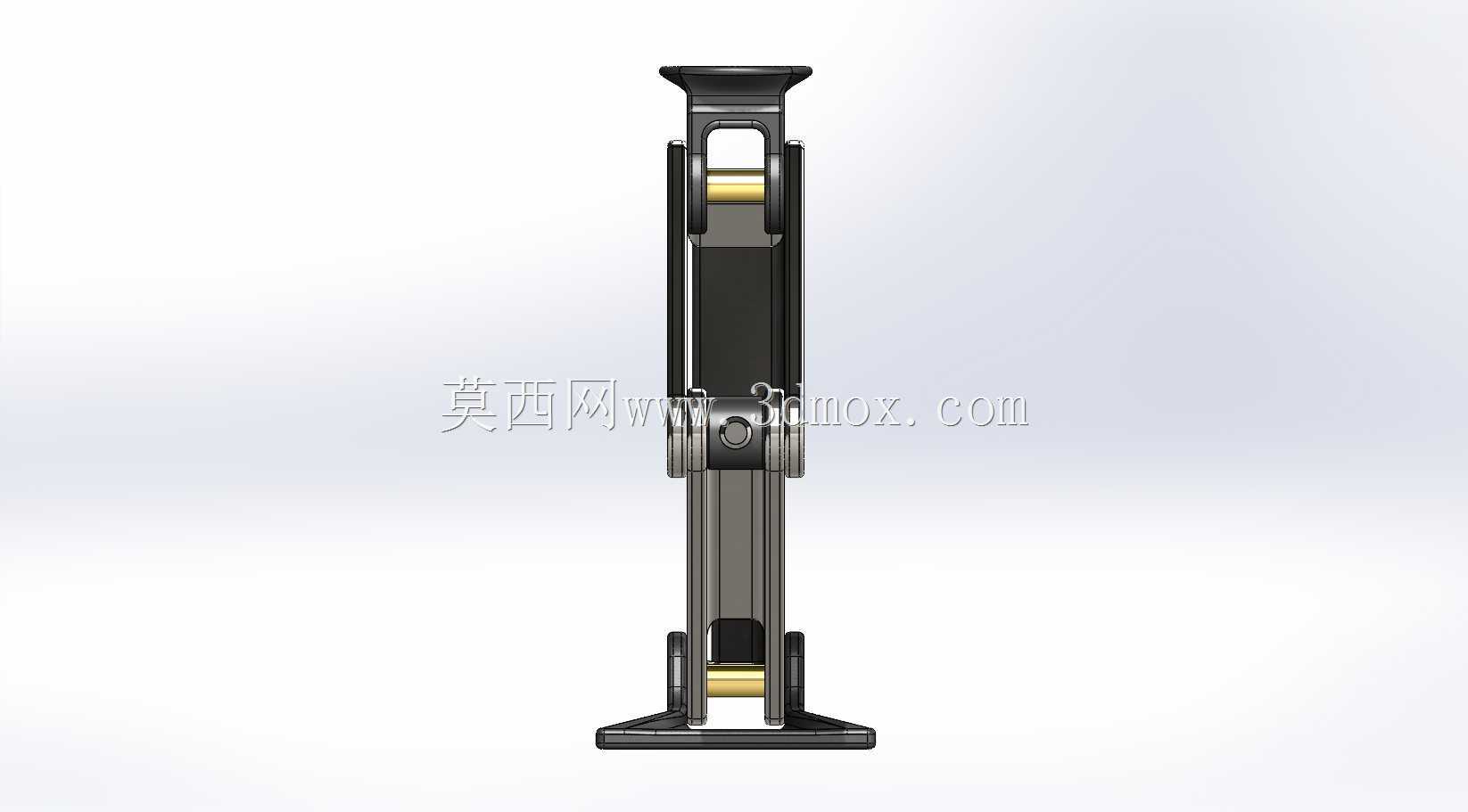

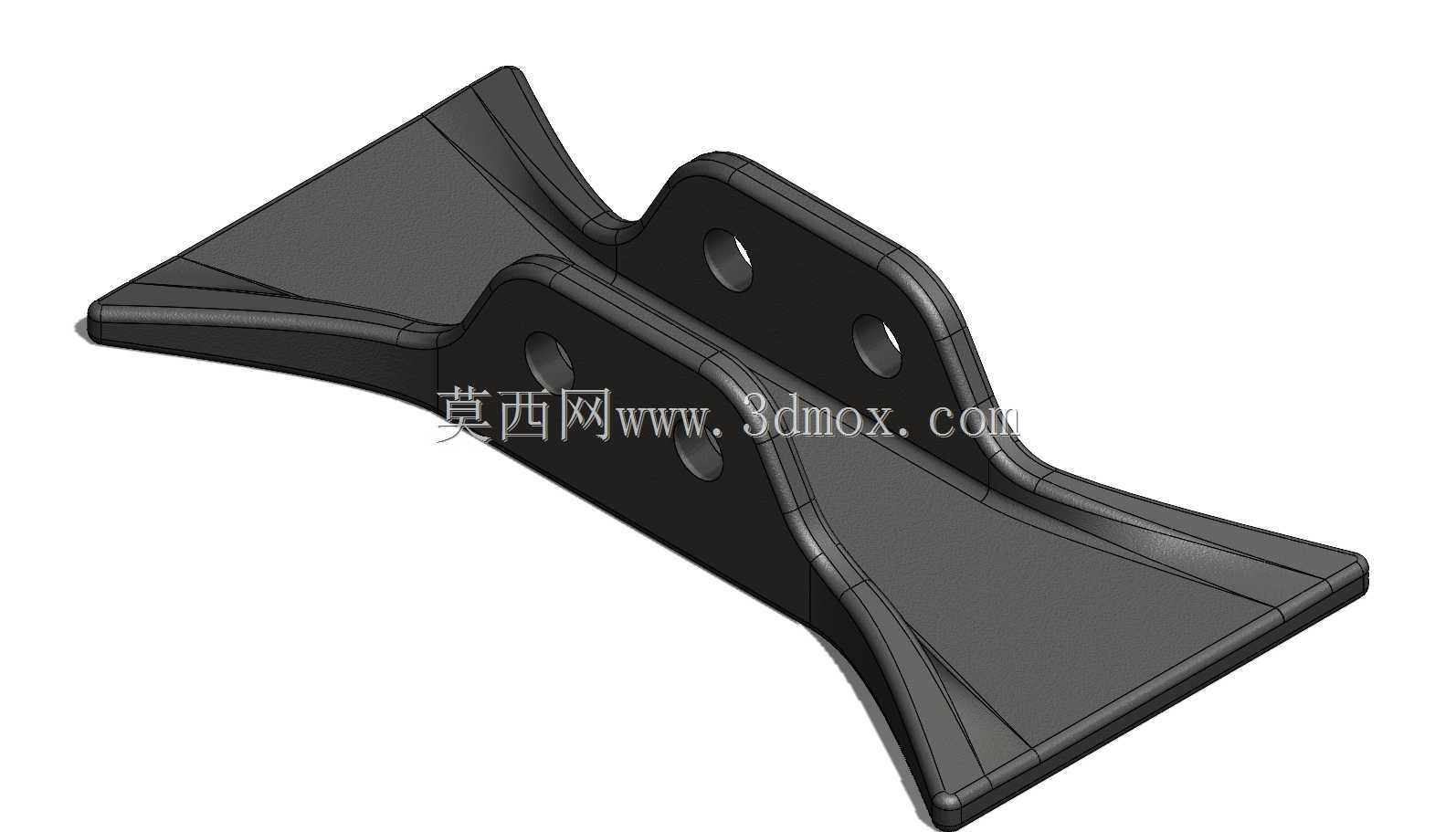

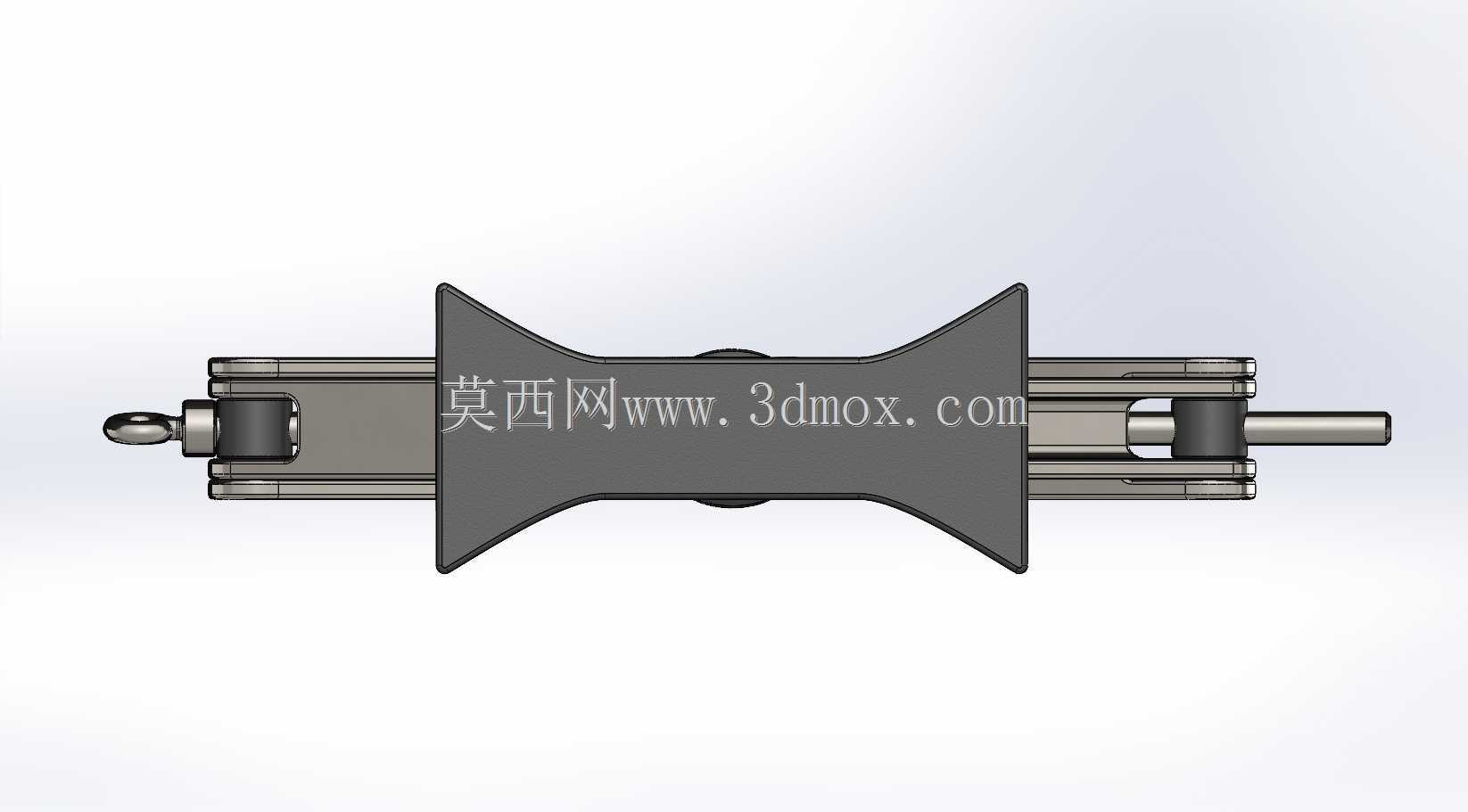

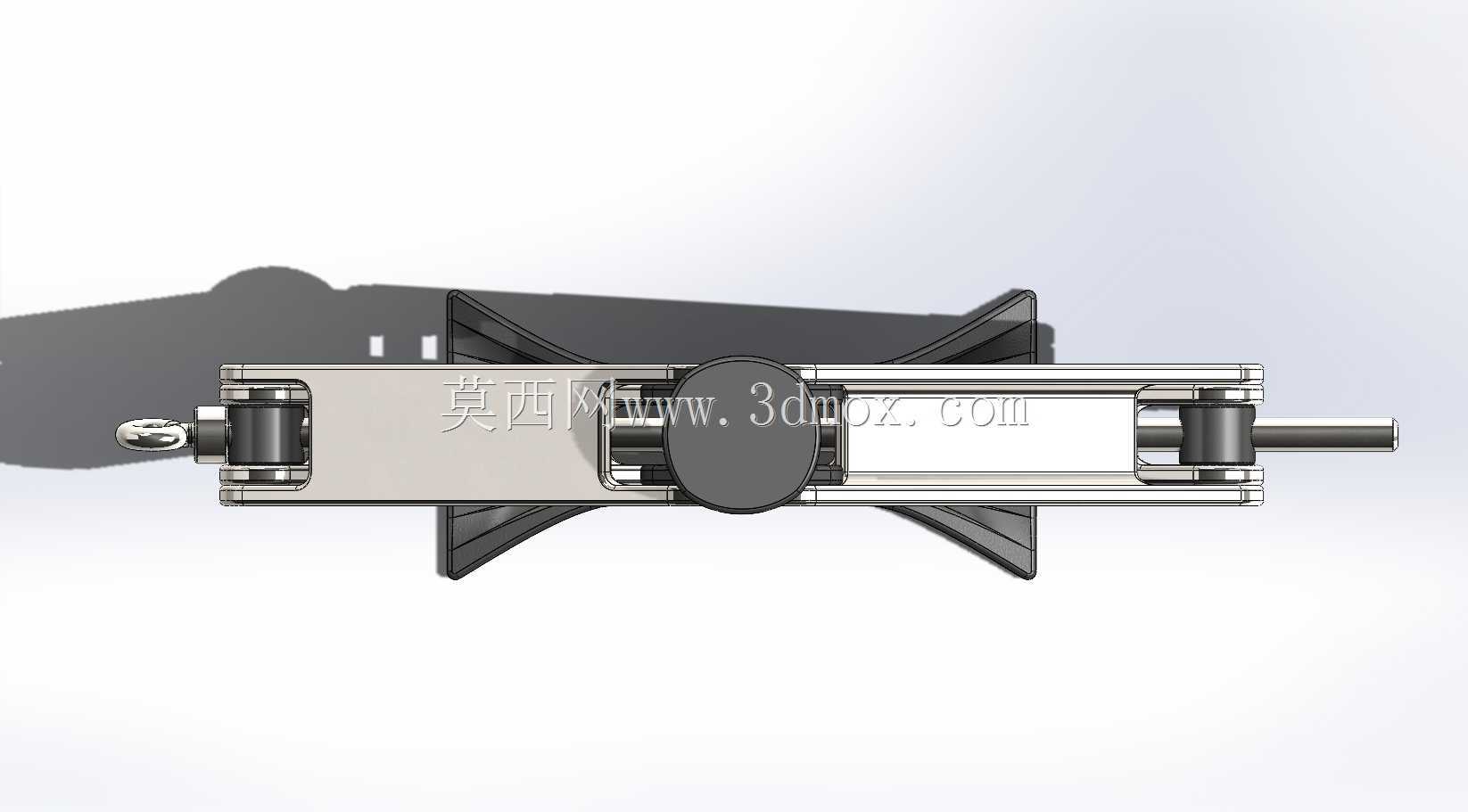

　　铰接销轴的抗剪切强度，以及传动丝杆的轴向承压能力，确保在额定顶升载荷下，各部件不会出现塑性变形、铰接卡滞等问题。底部底座采用加宽的平板结构，接触面积更大，能够在硬质铺装路面、平整硬化地面上分散承压应力，避免顶升过程中出现底座下陷、装置侧翻的风险；顶部支撑托面设置了防滑定位结构，顶升时可以卡入车辆底盘指定的顶升支撑位，防止支撑滑脱。从安装与使用边界来看，该装置收拢状态下整体厚度较薄，可轻松放入车辆行李箱的工具储物槽内，不会占用过多储物空间；展开后的最大顶升高度满足多数家用车辆的底盘离地间隙需求，最低收拢高度可适配底盘较低的轿跑类车型，使用时仅需配套的套筒扳手即可转动丝杆完成操作，无需额外动力源。传动丝杆采用梯形螺纹设计，

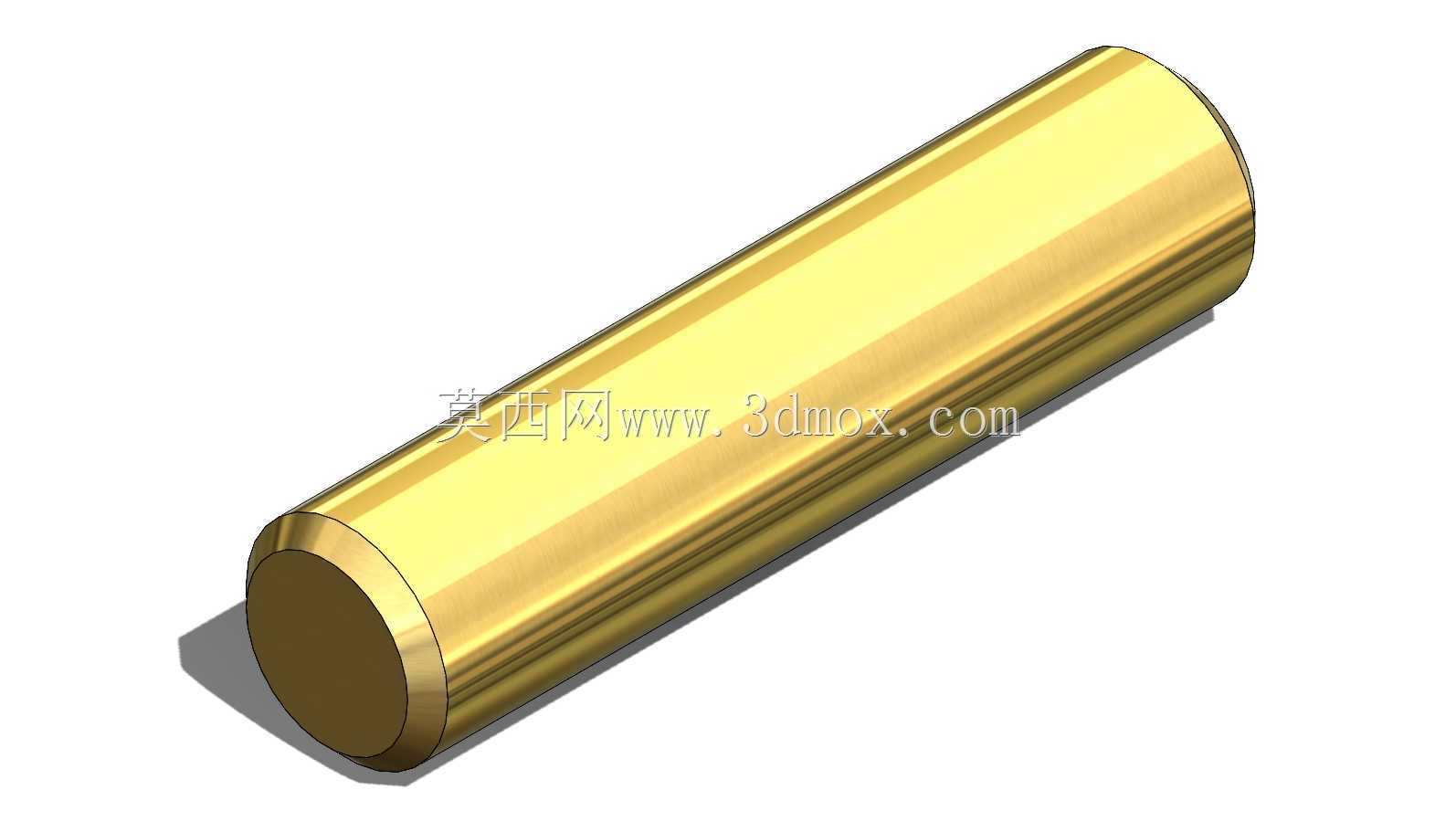

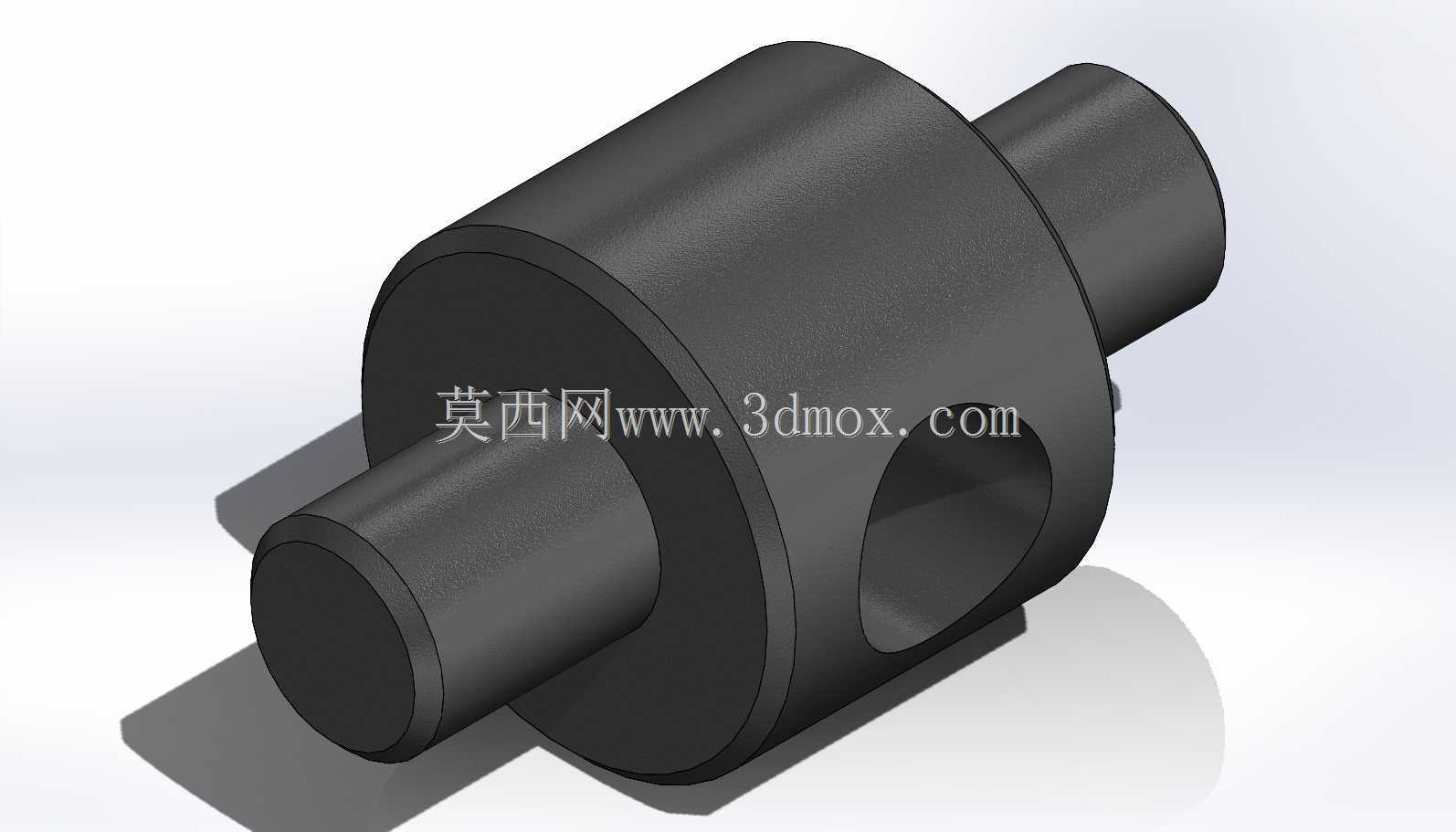

　　具备良好的自锁性能，当顶升到达指定高度后，即使不对丝杆施加额外锁止力，装置也能在载荷作用下保持位置固定，不会出现自行回落的安全隐患。剪臂的铰接点均采用耐磨衬套结构，反复升降过程中铰接位置的磨损量极小，能够保证长期使用后各剪臂的运动一致性，避免出现升降卡滞、两侧剪臂不同步导致的支撑偏斜问题。在实际建模过程中，需要重点处理各铰接位置的配合间隙，既要保证剪臂转动灵活无卡滞，也要避免间隙过大导致顶升时出现结构晃动；丝杆与剪臂连接的螺母座需要定位准确，保证丝杆转动过程中受力均匀，不会出现偏磨导致的传动阻力增大。
