重型车变速箱维修支撑升降固定装置

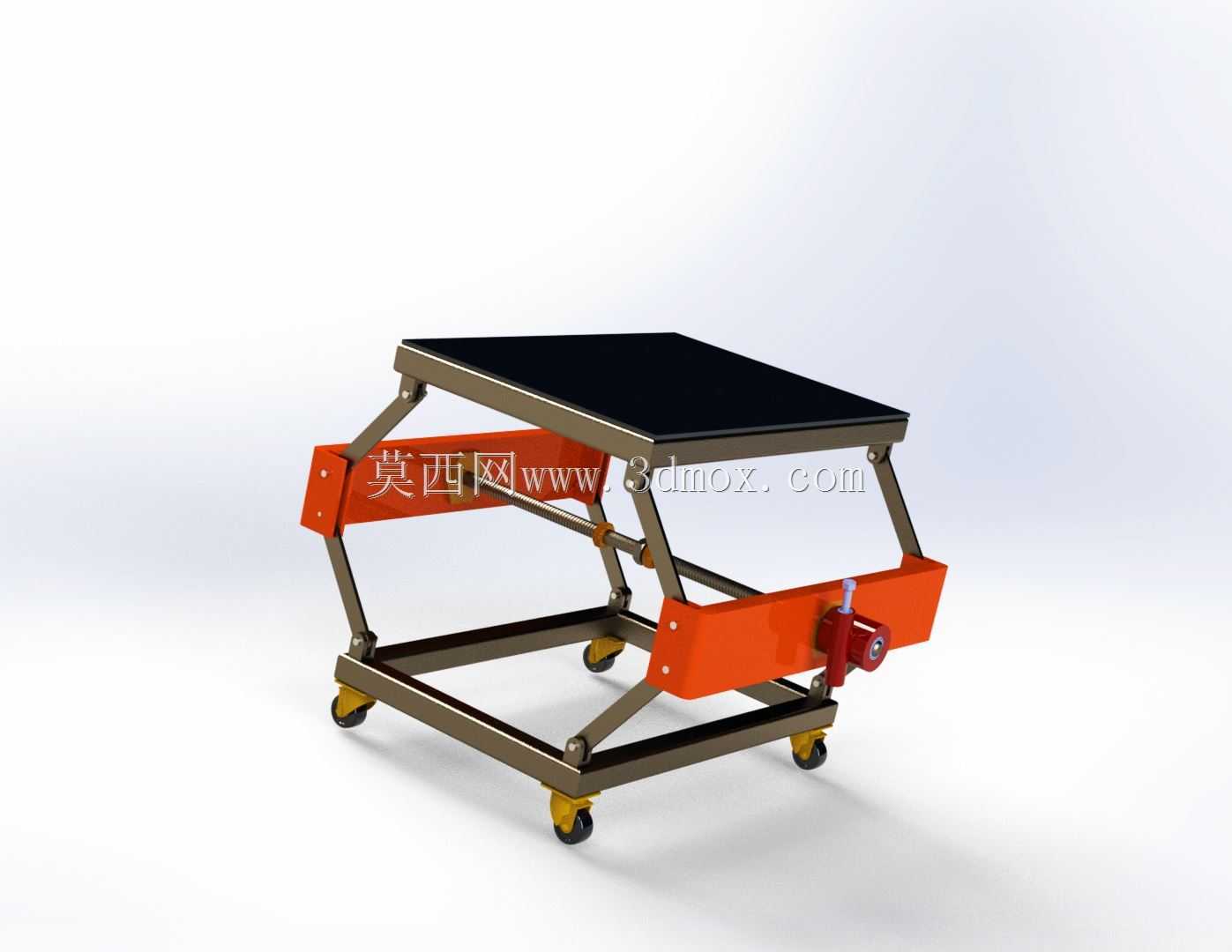

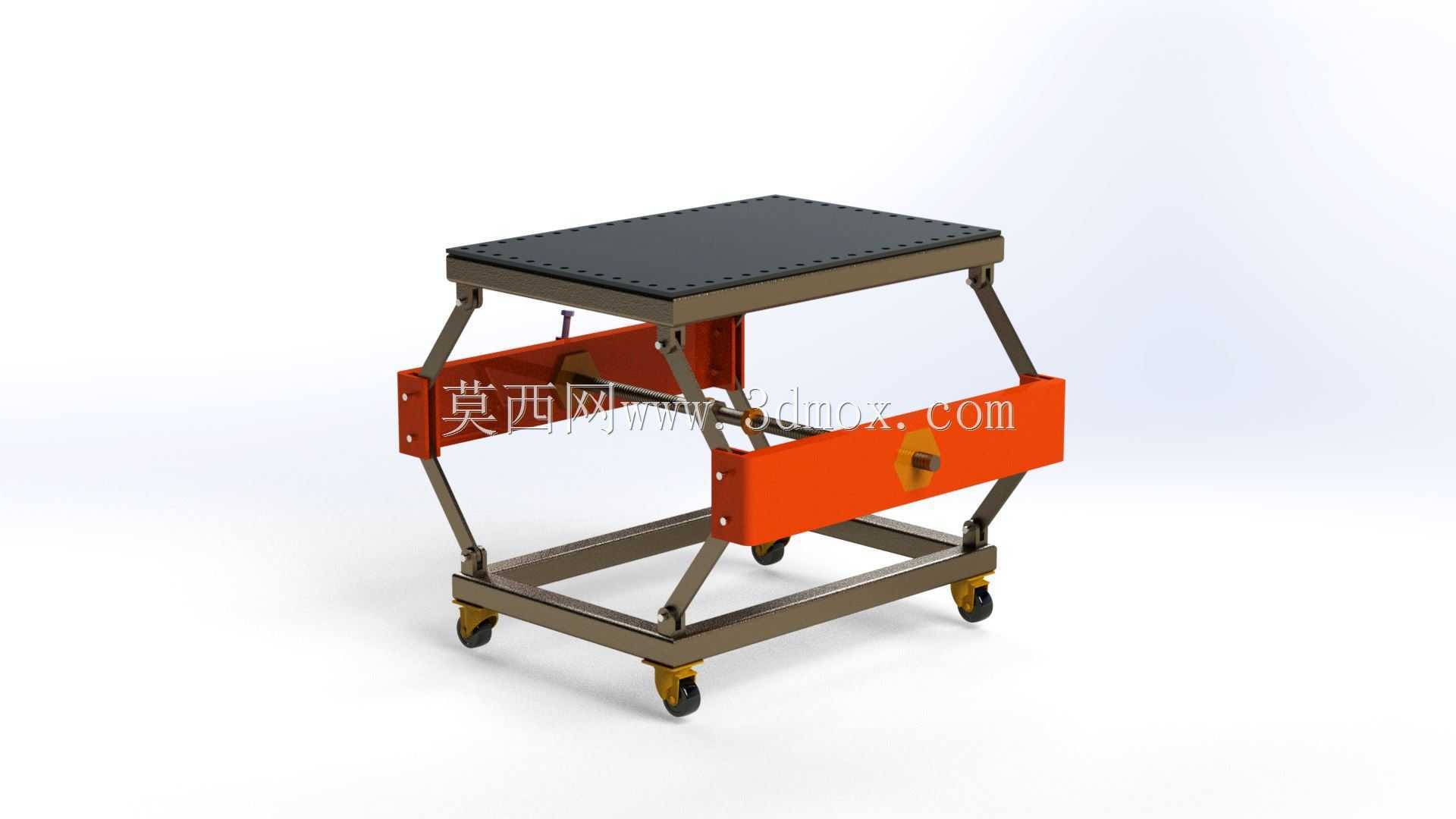

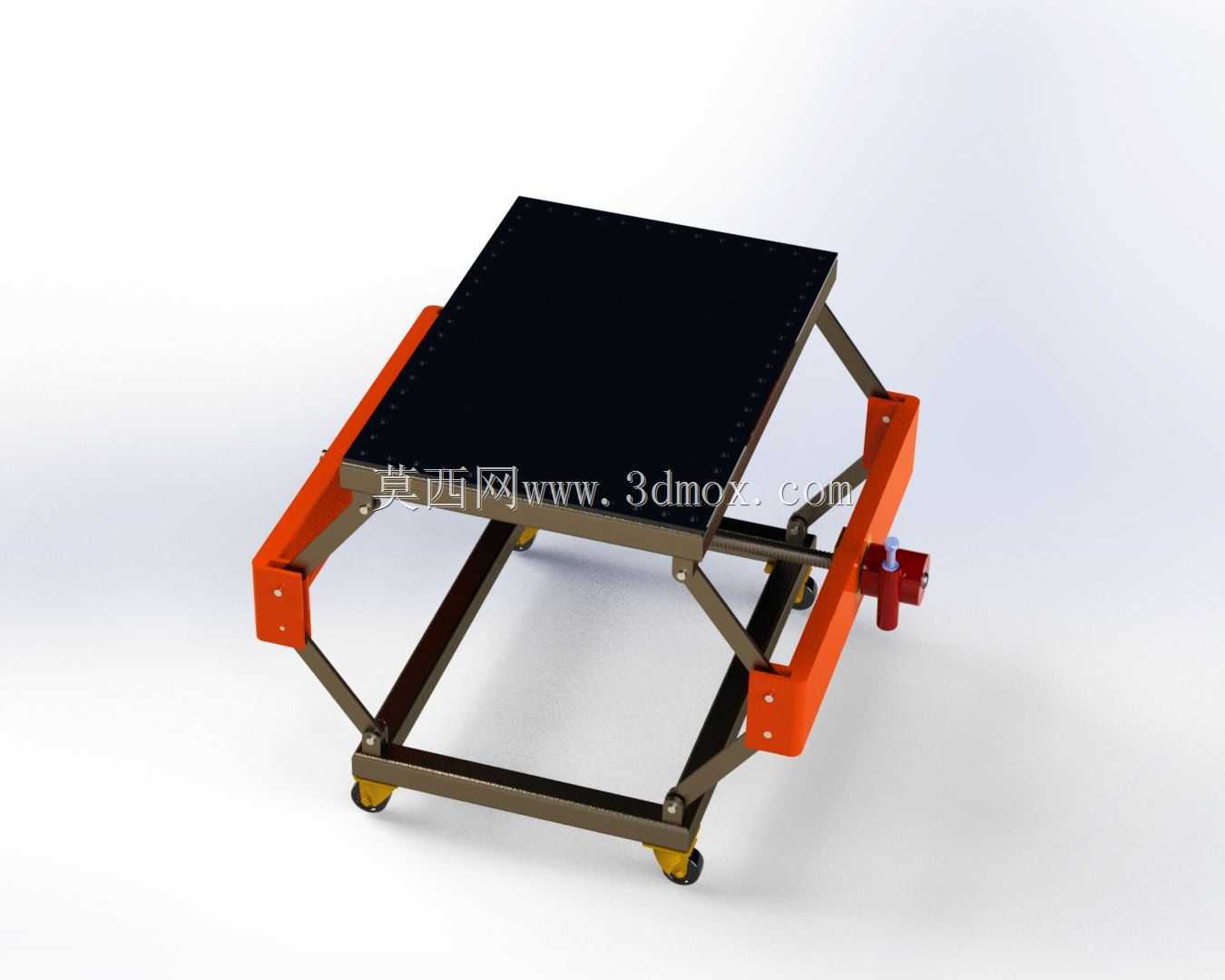

　　在商用车维修车间的重型车辆变速箱拆装作业场景中，这类带升降功能的固定架是解决大重量总成移位、对位难题的核心工装，区别于通用型举升设备，它的支撑台面专门针对重型汽车变速箱的底部安装点位做了适配，避免通用托举装置接触变速箱壳体薄弱部位造成形变损伤。整套装置采用剪叉式升降结构作为核心承载框架，两侧橙色防护挡板既可以在托举过程中限制变速箱的侧向滑移，也能避免作业过程中工具、零件意外卡入剪叉铰接缝隙引发安全隐患，底部配置的四个带刹车万向脚轮，可在完成变速箱与发动机对位的微调阶段实现小范围灵活移位，脚轮的单轮承载冗余经过核算，完全匹配额定承载下的移动需求，不会出现轮体压溃或转向卡滞的问题。设计阶段首先围绕300公斤的额定承载上限做结构校核，

　　剪叉臂选用方形空心型材加工，在保证整体结构刚性的同时控制设备自重，跨距参数经过多轮调整，既保证最低位时台面高度足够低，方便从变速箱拆解工位直接承接总成，也能覆盖不同车型变速箱安装位的高度调节范围，最高举升高度可匹配多数重型卡车的变速箱安装法兰高度，减少维修人员托举对位的体力消耗。台面采用带阵列安装孔的平板结构，可根据不同型号变速箱的底部固定螺栓位置加装定位挡块或绑带固定点，适配不同壳体外形的重型变速箱固定需求，手动驱动的螺旋升降机构配合液压助力结构，既可以实现大行程快速升降，也能在对位阶段进行毫米级的高度微调，避免液压系统单独使用时的微动精度不足问题。整套装置的安装边界充分考虑维修车间的工位空间需求，

　　收拢状态下的整体尺寸可适配多数维修地沟、举升机旁的操作空间，不会与车辆底盘、举升机支臂产生干涉，铰接部位全部采用自润滑衬套，降低日常维护频次，适配维修车间高频率使用的工况需求，在实际作业中可替代传统的人工托举、通用千斤顶垫木支撑的作业方式，大幅降低变速箱拆装过程中的零件磕碰风险与作业人员劳动强度。
