900×1000mm幅面二极管数控激光切割设备

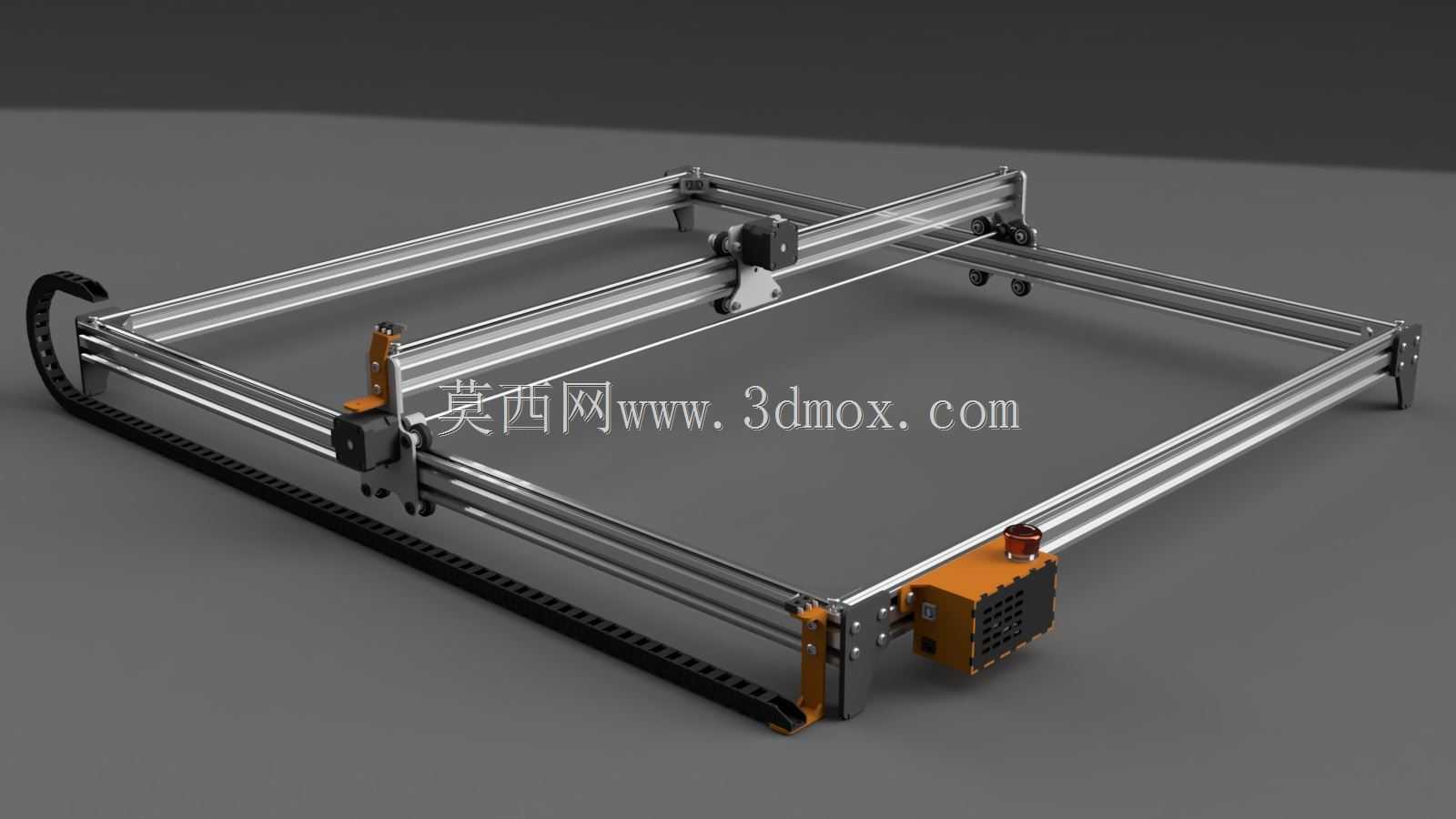

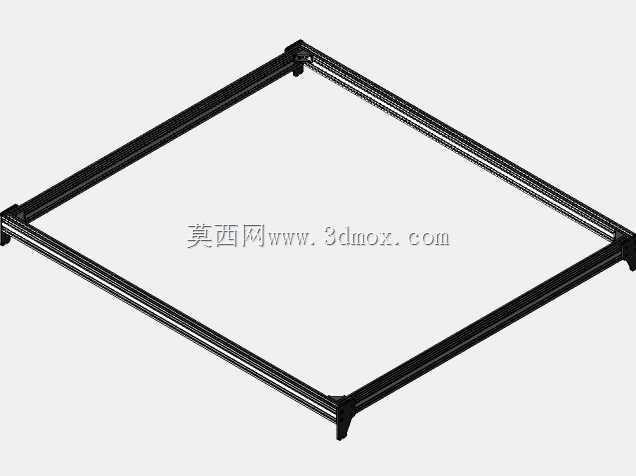

　　这款采用二极管激光器作为加工核心的数控切割设备，主要面向小型加工工坊、创客空间、教学实训场景的非金属薄材切割作业，可覆盖亚克力、薄木板、皮革、卡纸等常见非金属材料的异形轮廓裁切、图案刻蚀需求，相比传统大功率CO2激光切割设备，二极管方案的整机功耗更低、光路调试难度更小，日常维护仅需定期清洁聚焦镜片、检查传动部件张紧度即可，无需复杂的光路校准操作。整机框架采用工业铝型材拼接搭建，安装边界控制在900mm×1000mm的幅面范围内，机架型材的槽道可兼容标准T型螺栓，方便后期根据加工需求加装压料装置、排烟管路、辅助定位挡块等扩展附件，型材拼接处采用角件+内置螺栓的连接方式，既保证了机架整体的结构刚性，

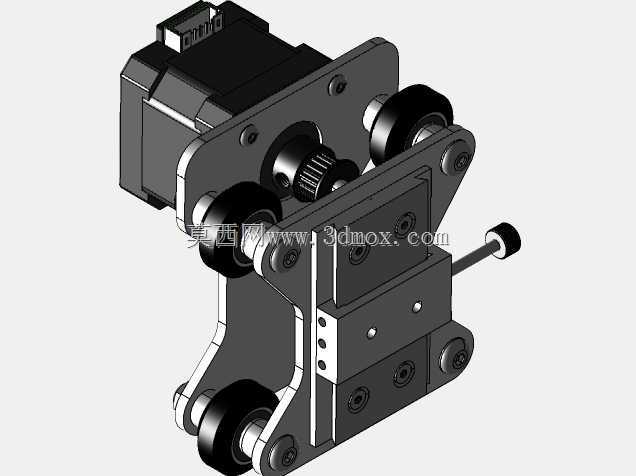

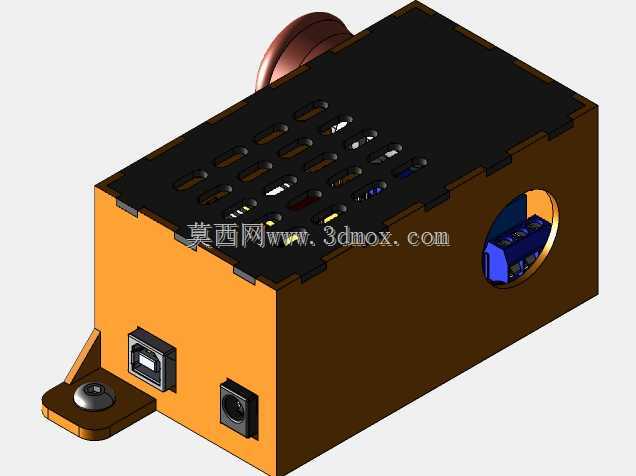

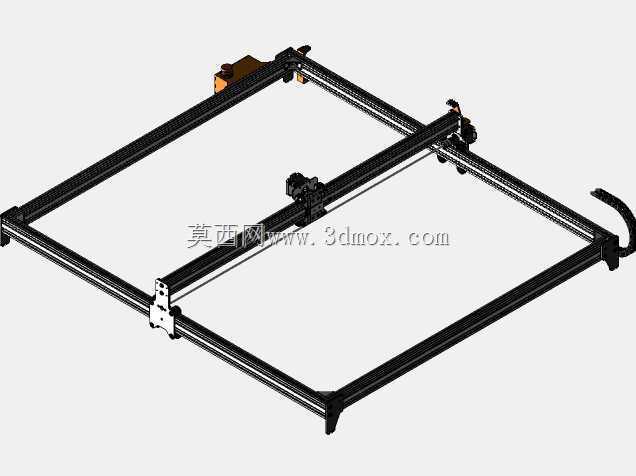

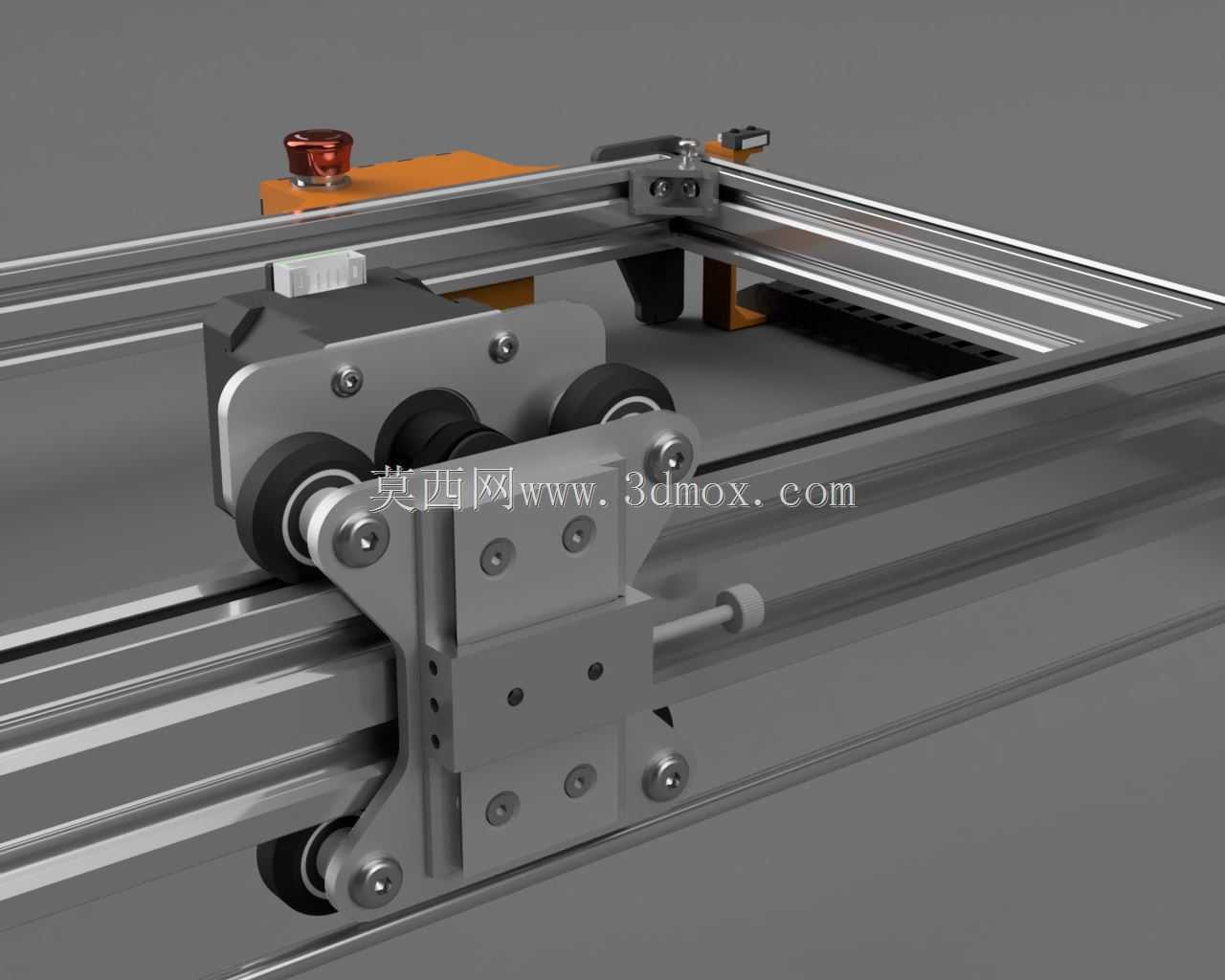

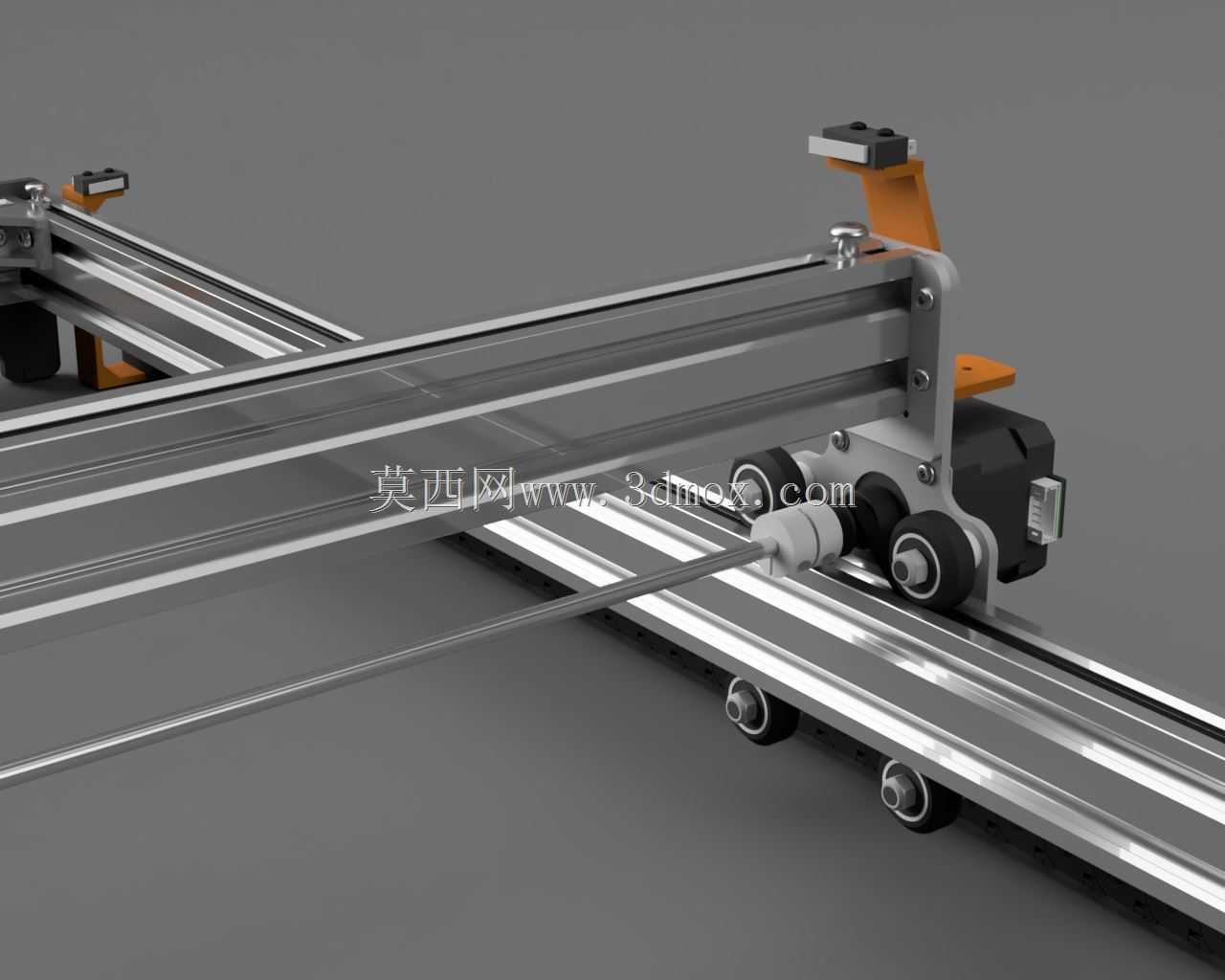

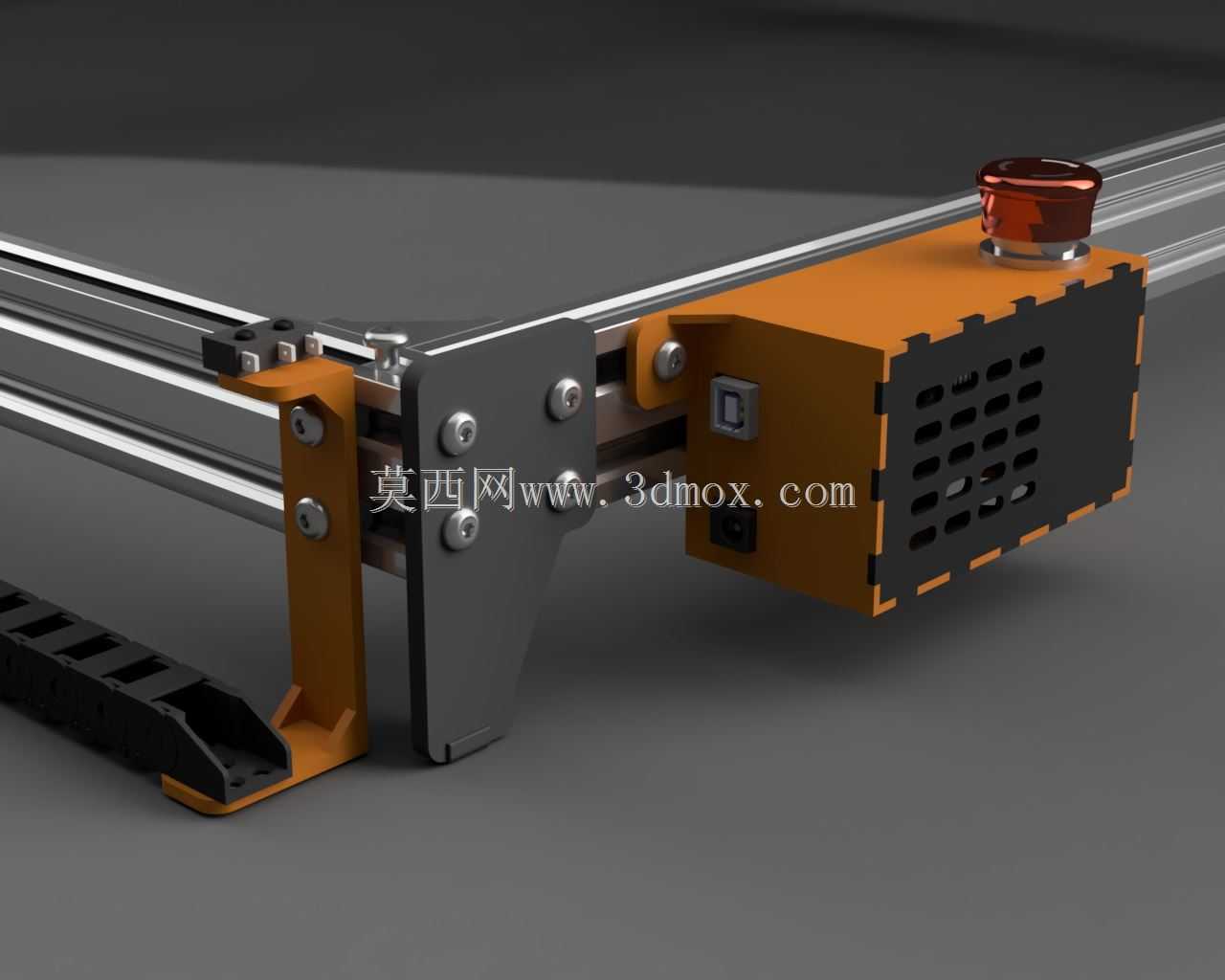

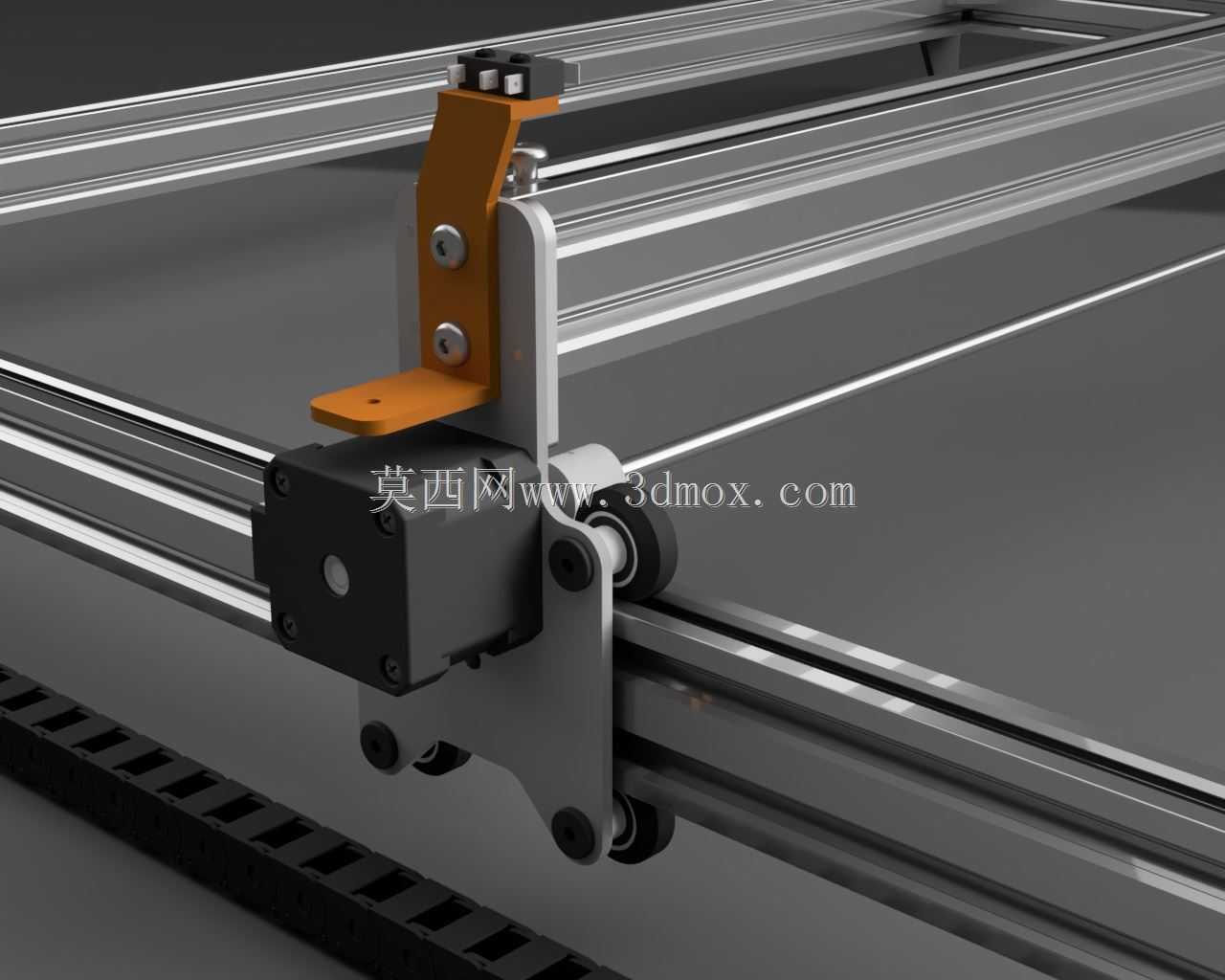

　　避免高速运动过程中出现横梁抖动影响切割精度，又能在需要调整加工幅面时快速拆装重组。传动部分采用同步带加直线光轴的组合方案，X轴横梁搭载激光头组件沿两侧Y轴导轨做纵向进给，激光头沿X轴横梁做横向移动，配合拖链收纳的控制线缆与动力线，避免运动过程中线缆出现拉扯、磨损问题，设备端部集成的控制模块整合了驱动电路、激光功率调节单元与接口模块，可直接对接主流的数控运动控制系统，支持导入标准G代码完成预设路径的自动加工。设计过程中充分考虑了小型加工场景的空间限制，整机无需额外浇筑混凝土地基，放置在水平承重工作台面上即可调平使用，运动行程的限位通过端部的物理挡块配合软限位参数双重防护，避免超程运动造成传动部件损坏，激光头的安装座预留了焦距调节余量，

　　可根据不同厚度的加工材料调整聚焦镜与加工面的距离，保证不同工况下的切割光斑处于最优聚焦状态。设备的走线全部沿铝型材槽道内布置，外部无裸露的散乱线缆，既降低了车间作业过程中线缆被剐蹭的风险，也让整机外观更加规整，日常清理设备表面的加工碎屑时不会被线缆干扰，拖链的弯曲半径经过匹配计算，全程运动过程中不会出现线缆弯折角度过大导致的线芯断裂问题，适合长时间连续的小批量加工作业场景。
