300行程小型桌面数控加工测试设备

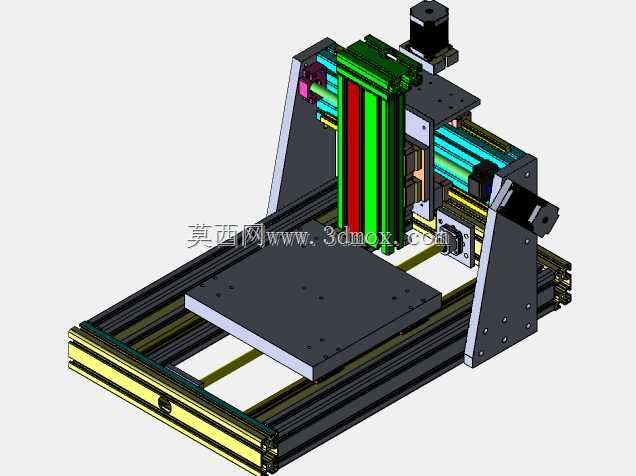

　　这款小型数控加工测试设备的有效加工行程控制在300×300mm区间，整体采用铝型材拼接式机架结构，在设计阶段就充分考虑了桌面部署的安装边界，整机占地尺寸紧凑，不需要额外做设备基础固定，放置在常规工业工作台面上即可完成安装调试，适配小批量零件试制、加工工艺验证、数控系统调试等多种车间研发场景。从结构布局来看，设备采用经典的动龙门式三轴传动架构，Z轴滑台搭载主轴安装座，通过线性导轨实现垂直方向的进给运动，X、Y轴分别负责横向与纵向的位移传动，各轴传动端预留了伺服电机或步进电机的安装位，可根据实际加工负载需求选配对应规格的驱动部件，传动副可根据精度要求选择滚珠丝杠或者同步带传动方案，兼顾成本控制与加工精度需求。

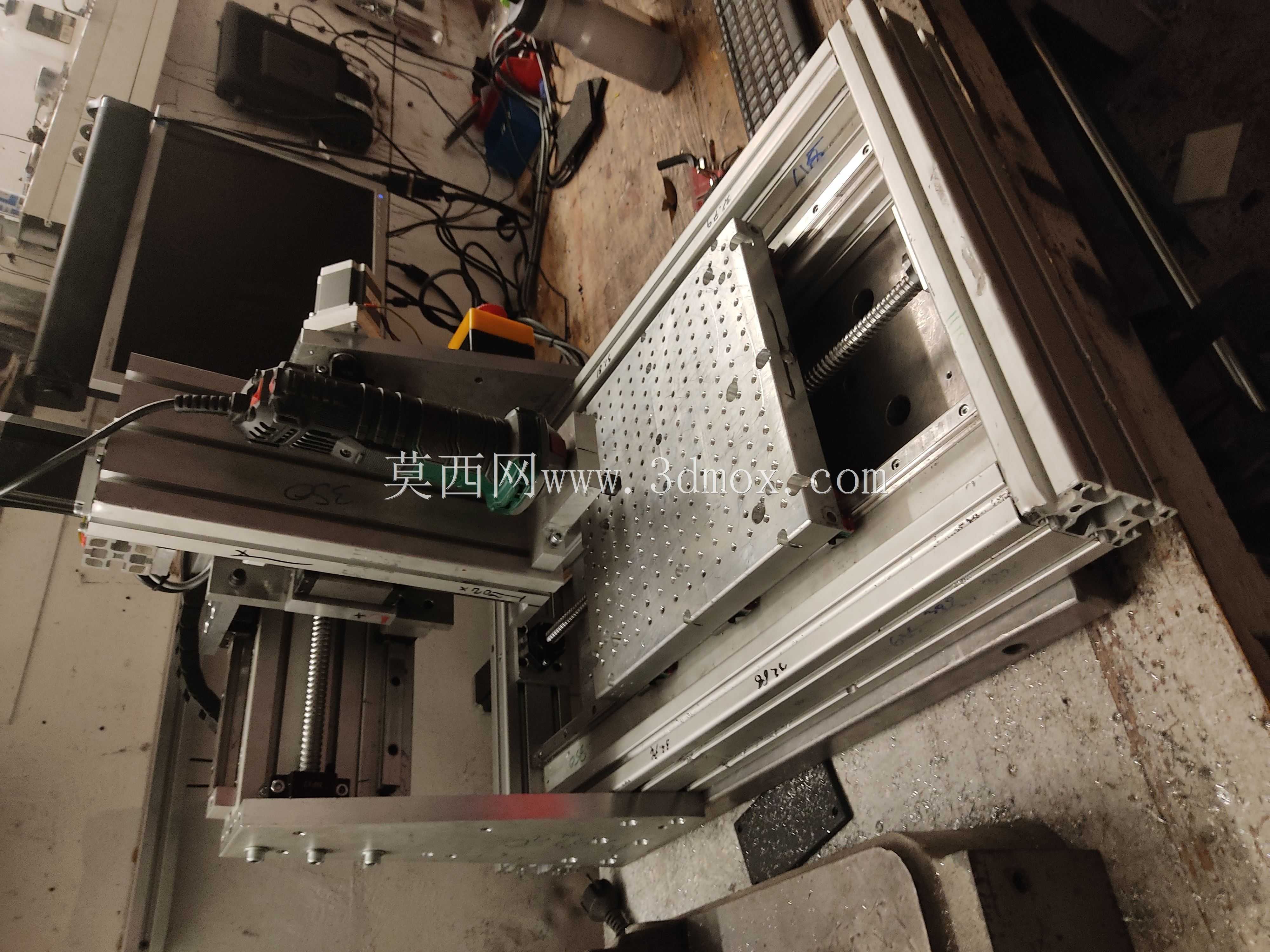

　　设备的工作台面采用平整铝板加工而成，表面预留了标准的T型槽或者螺纹安装孔位，方便装夹小型工件、工装夹具或者测试用的加工载具，台面下方的铝型材框架做了加强筋布局设计，能够抵消加工过程中产生的振动，避免切削震颤影响加工表面质量。在设计思路上，这款设备没有追求大行程与重切削能力，而是把核心定位放在测试验证场景，既可以作为数控系统开发过程中的硬件验证平台，用来测试运动控制代码、加减速参数、插补算法的实际运行效果，也可以用于小型非金属零件、软金属零件的小批量加工，比如手板件制作、教学演示加工、工艺参数摸索等场景，相比大型工业机床，它的调试门槛更低，拆装改造的灵活度更高，研发人员可以根据测试需求快速调整结构布局，更换不同的主轴部件或者传动组件，

　　验证不同结构方案的实际运行表现。设备两侧的立式支撑墙板采用整块板材加工而成，保证了龙门框架的结构刚性，各导轨安装面都预留了加工余量，装配时可以通过配磨或者垫塞尺的方式调整导轨平行度，保证各轴运动的直线度与垂直度，避免长期运行出现导轨偏磨、定位精度下降的问题。走线部位预留了拖链安装槽位，所有动力线、信号线都可以内置在拖链中，随轴运动时不会出现线缆拉扯、干涉的问题，整机的电气安装位也做了预留，可以在机架侧面或者后部安装电气控制箱，布置驱动器、电源、控制板等元器件，不需要额外外置大型电气柜，进一步压缩了整机的占用空间。对于从事小型数控设备开发、教学实训、小零件试制的从业者来说，这种小行程的测试设备能够大幅降低研发验证的成本，不需要占用大型机床的生产档期，就能完成大部分基础的加工测试与结构验证工作，同时铝型材拼接的结构也方便后续做尺寸拓展，在原有基础上更换更长的型材与传动部件，就能衍生出更大行程的设备版本，适配更多不同的加工测试需求。
