镂空网格带提手塑料收纳托盘结构设计

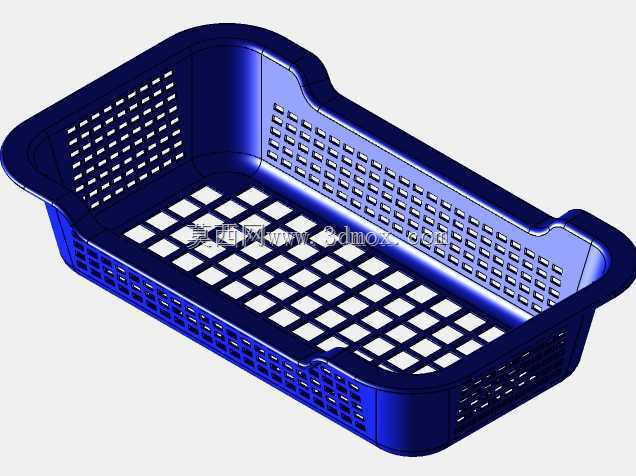

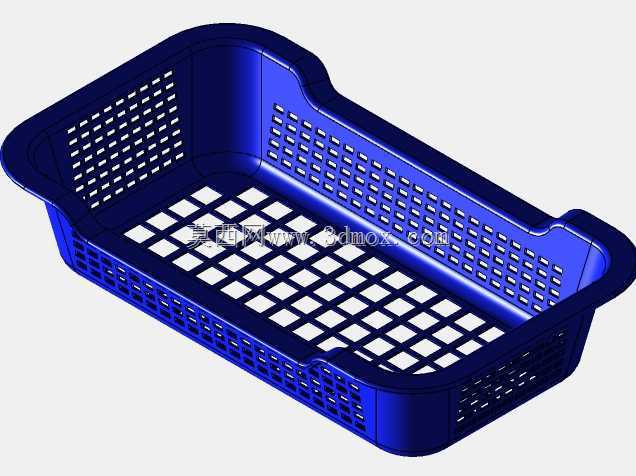

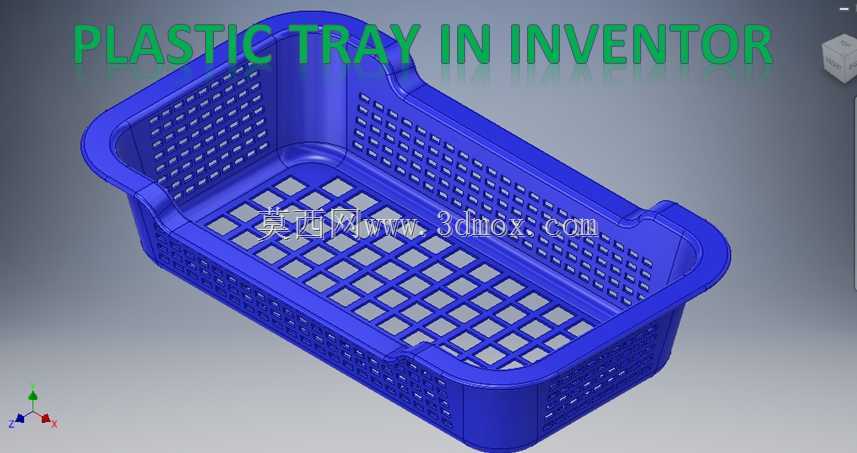

　　日常仓储、商超陈列、家用整理场景中，这类带镂空网格的塑料托盘是高频使用的承载容器，不同于平面实心底托盘，该款结构在侧壁与底部分布规则矩阵式通孔，首先解决了实体塑料件自重过大的问题，同等承载规格下耗材用量降低近四成，注塑成型周期也能相应缩短，同时镂空结构能快速沥水通风，存放生鲜果蔬、清洗后的小型五金配件、卫浴杂物时不会积存水渍，减少霉变与锈蚀风险。两侧延伸出的一体化提手与篮体主体做了圆弧过渡加厚处理，没有额外拼接装配结构，避免了组装式提手容易断裂脱落的问题，搬运时手部受力面做了圆角打磨，不会出现硌手的情况，提手与篮身衔接处做了渐变壁厚设计，从提手端部的4mm壁厚平滑过渡到侧壁主体的2.5mm壁厚，既保证提手位置的抗弯折强度，

　　又不会在注塑过程中因为壁厚差过大产生缩痕、翘曲缺陷。底部网格筋采用纵横交错的加强筋布局，筋高8mm，筋厚1.5mm，网格单格尺寸控制在12mm见方，既保证底部承载时的刚度，满载状态下底部挠度不超过2mm，不会因为放置重物出现底部塌陷变形，又不会因为网格过小导致杂物卡塞难以清理。侧壁的镂空孔采用长圆形排布，孔边缘做了0.5mm的圆角倒钝，没有尖锐毛边，取放物品时不会刮伤手部或者刮蹭物品表面。整体外形采用圆角矩形轮廓，四个边角做了R15的大圆弧过渡，没有直角应力集中点，跌落测试时边角位置的抗冲击性能比直角结构提升60%以上，叠放时上层托盘的底部加强筋可以嵌入下层托盘的上口限位台阶，叠放高度偏差控制在±1mm以内，

　　堆叠存放时不会出现滑移倾倒的问题。设计过程中充分考虑了注塑脱模的工艺性，所有侧壁脱模斜度控制在1.5°，没有倒扣结构，不需要复杂的抽芯机构就能完成脱模，适合大规模量产，同时整体结构没有尖锐棱角，日常使用过程中的安全系数更高，除了日常家用收纳，也可以适配工业流水线的小件物料周转、商超的散货陈列、医疗场景的洁净物品存放等多个场景，不同场景下只需要调整材质配方，比如食品接触场景采用食品级PP原料，工业周转场景采用添加抗UV剂的改性PP提升耐候性，不需要改动主体结构就能适配不同使用需求。
