CA6140车床三档滑杆变速传动结构

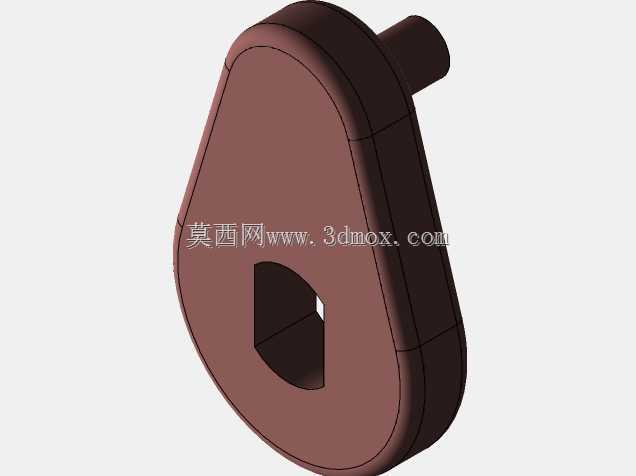

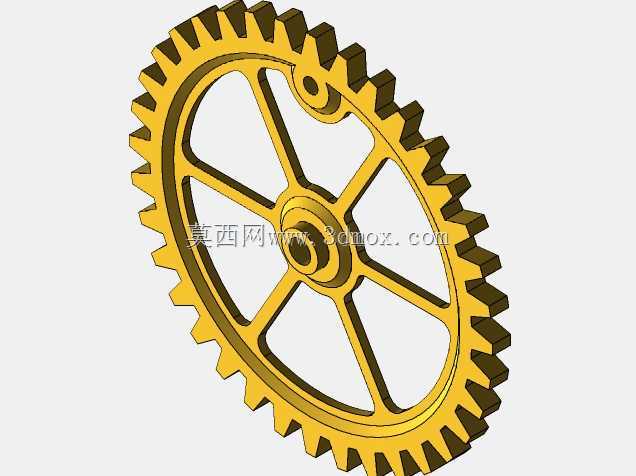

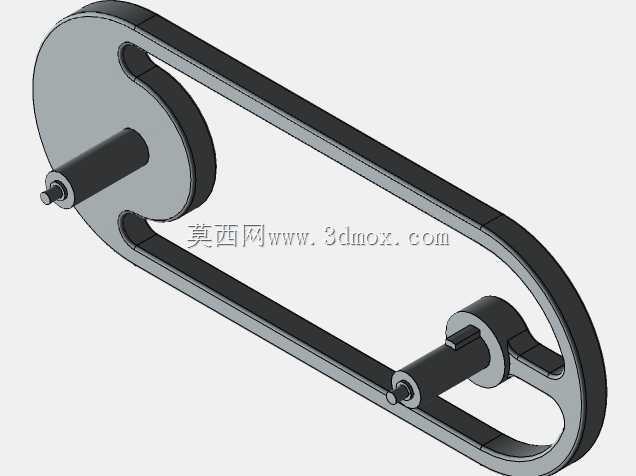

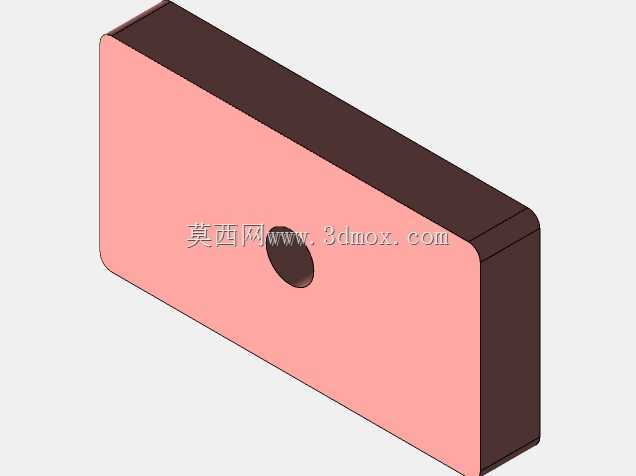

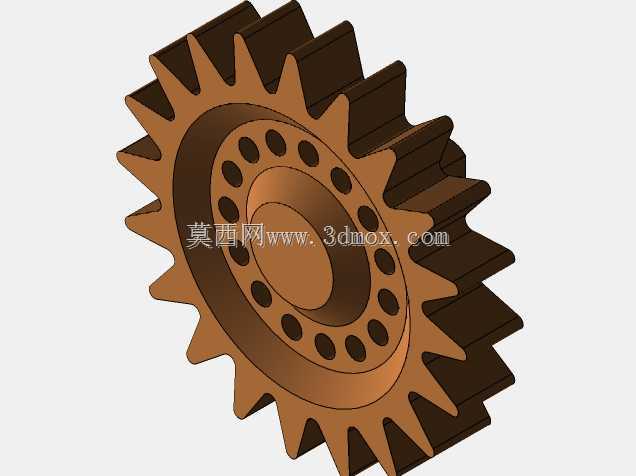

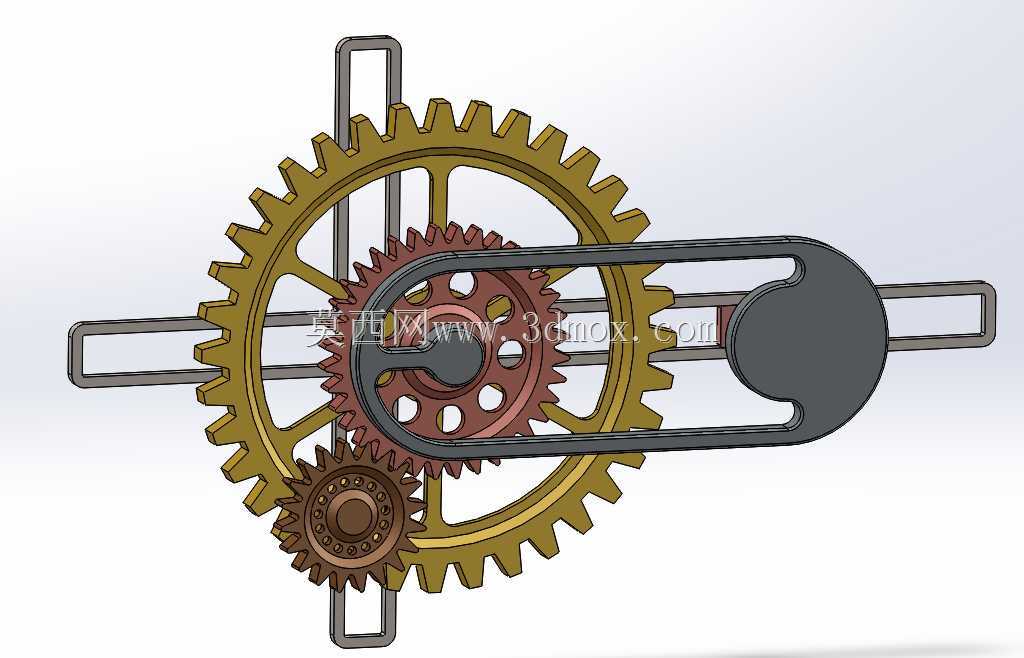

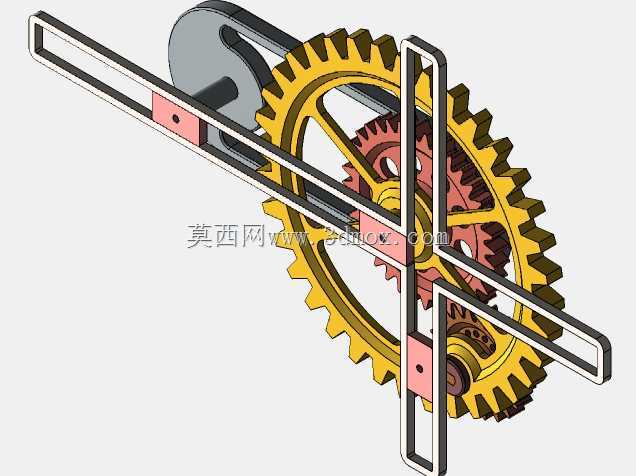

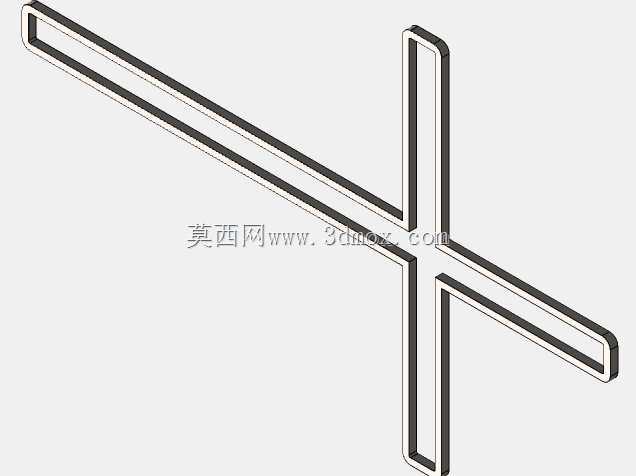

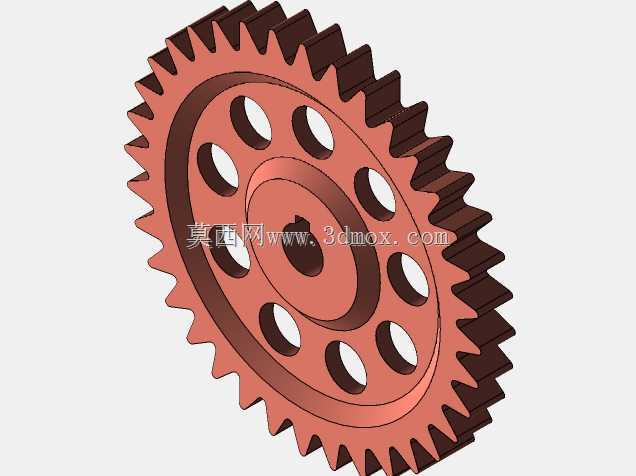

　　这套传动结构主要适配普通卧式车床的主轴箱进给变速单元，在实际金属切削加工场景中，承担不同切削工况下的转速与进给量切换功能，是车床实现多档位加工能力的核心执行组件之一。整套结构包含三个不同模数、齿数的渐开线圆柱齿轮，以及可沿两个正交方向滑动的拨叉滑杆组件，滑杆的滑动行程经过严格校核，确保档位切换时齿轮啮合的重合度满足传动强度要求，不会出现打齿、脱档的工况问题。设计过程中首先根据CA6140车床原有的主轴箱安装空间确定安装边界，三个齿轮采用同轴与定轴结合的布置方式，大直径主齿轮承担低速大扭矩切削的动力传递，中间双联齿轮负责中间档位的动力衔接，小直径齿轮适配高速轻载的精加工工况，滑杆的导向槽采用对称结构设计，

　　两个方向的滑动分别对应不同齿轮副的啮合切换，滑动过程中通过限位结构保证每个档位的啮合齿宽达到全齿宽的90%以上，避免偏载造成的齿面异常磨损。从安装适配性来看，整套结构的轴向安装尺寸完全匹配CA6140车床主轴箱的原有安装位，齿轮的内孔直径、键槽尺寸均沿用原厂标准参数，滑杆的支撑轴径与箱体上的安装衬套公差采用H7/g6的间隙配合，保证滑动顺畅无卡滞，同时不会出现过大的配合间隙导致档位晃动。在功能实现上，滑杆的两个滑动方向分别对应不同的齿轮组啮合路径，横向滑动实现高低速档位的齿轮副切换，纵向滑动实现同转速区间内的进给量微调，切换过程中齿轮的倒角引导结构可保证在主轴低速转动状态下顺利挂档，无需完全停车即可完成档位切换，

　　适配普通车床加工过程中频繁换速的操作需求。结构设计时充分考虑了润滑路径的预留，齿轮啮合侧与滑杆配合面均预留了润滑油路的对接位置，可直接接入车床原有的飞溅润滑系统，无需额外增设润滑组件，降低后期维护的复杂度。齿轮的齿形采用标准渐开线设计，压力角为20度，齿面硬度按照调质处理后的硬度参数设计，可承受常规碳钢、铸铁工件切削时的传动扭矩，滑杆采用45号钢调质处理，表面做淬火硬化处理，耐磨性能满足长期频繁换挡的使用需求。
