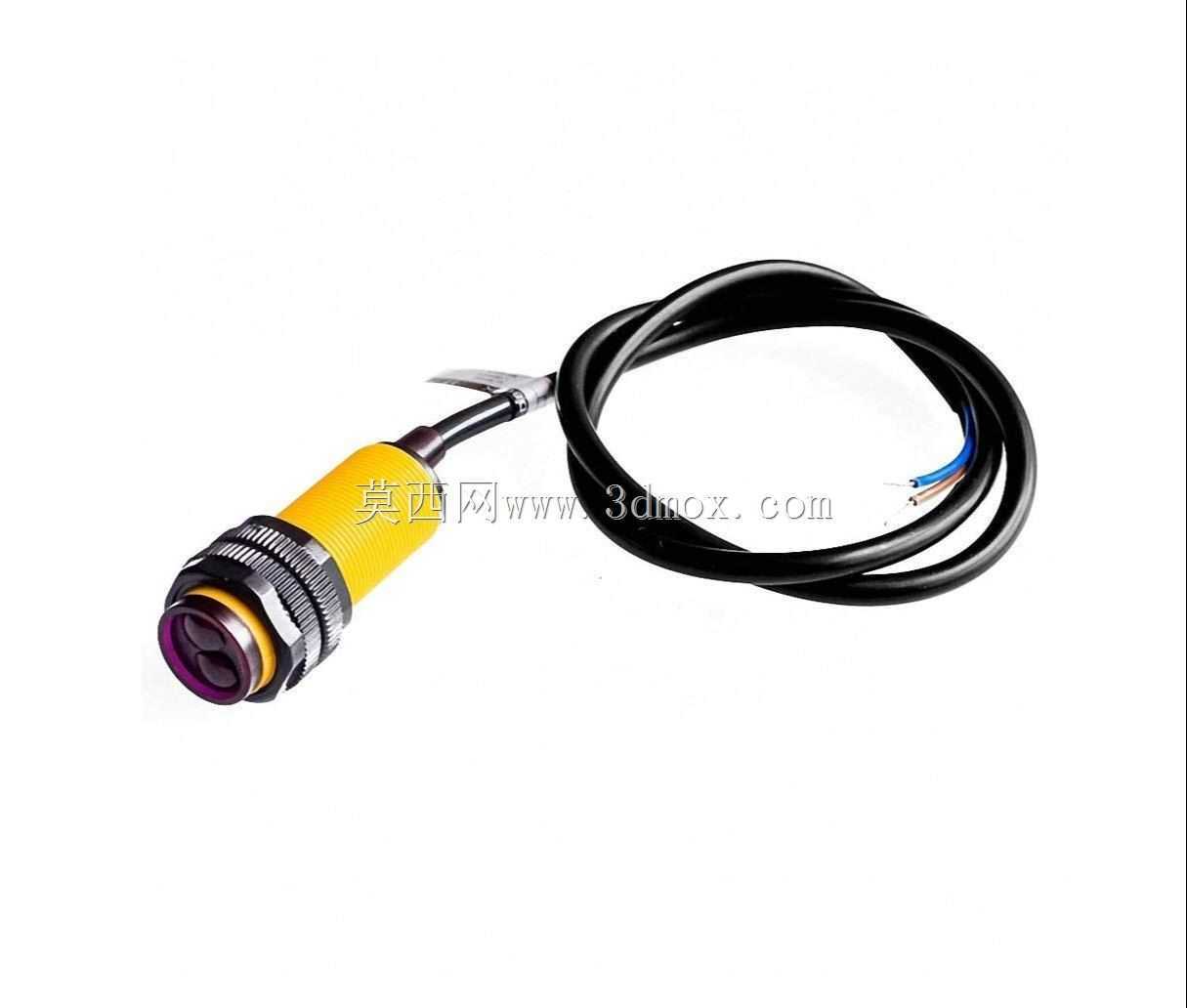

E18-D80NK漫反射式光电接近传感器结构

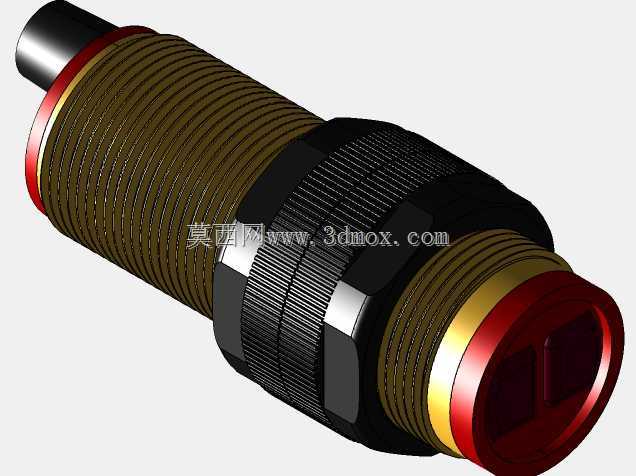

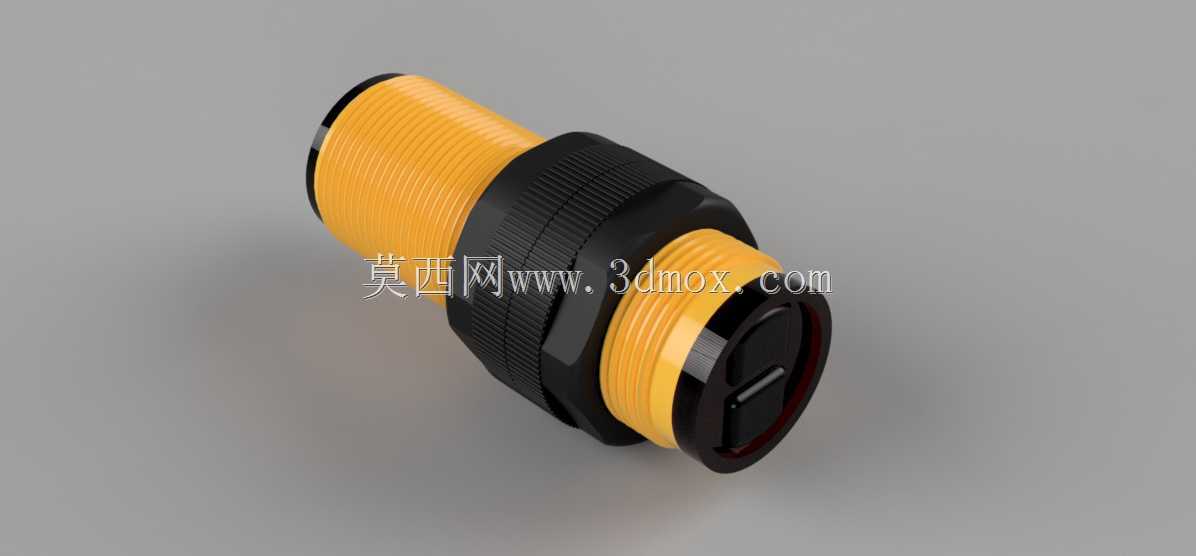

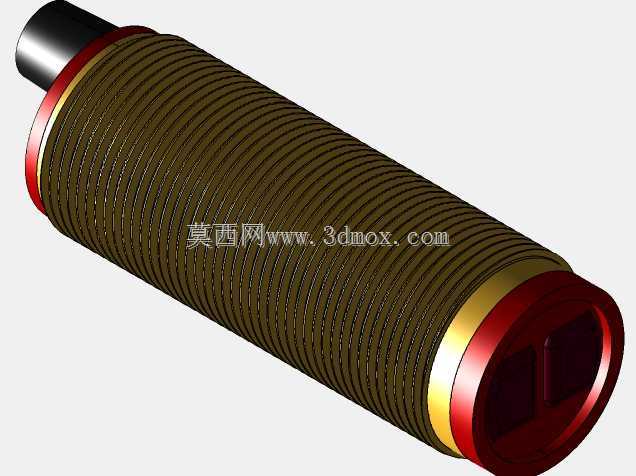

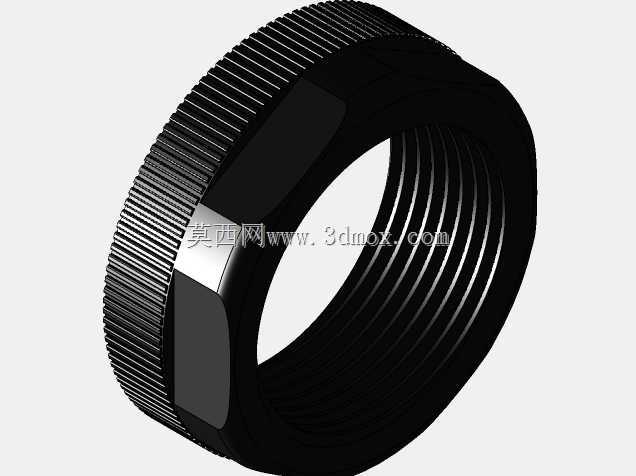

　　这款圆柱形光电接近传感器，是自动化产线、智能装备、移动机器人领域常用的非接触式检测元件，核心依靠红外光反射原理实现被测物体的存在判定，无需与被测件发生机械接触，不会对检测目标造成刮擦损伤，也不会因长期机械碰撞出现结构磨损，适配各类需要频繁触发检测的工位场景。从结构设计来看，整体采用M18标准圆柱螺纹外形，主体外壳选用工程塑料材质，兼顾绝缘性能与结构强度，黄色的主体段与黑色的调节、安装段做了明确的视觉区分，方便现场安装人员快速识别调节区域与固定区域。外壳上的外螺纹段适配标准M18安装螺母，安装时可通过两个锁紧螺母在安装支架的通孔两侧锁紧，能够灵活调整传感器的伸出长度，适配不同安装板厚的使用需求，

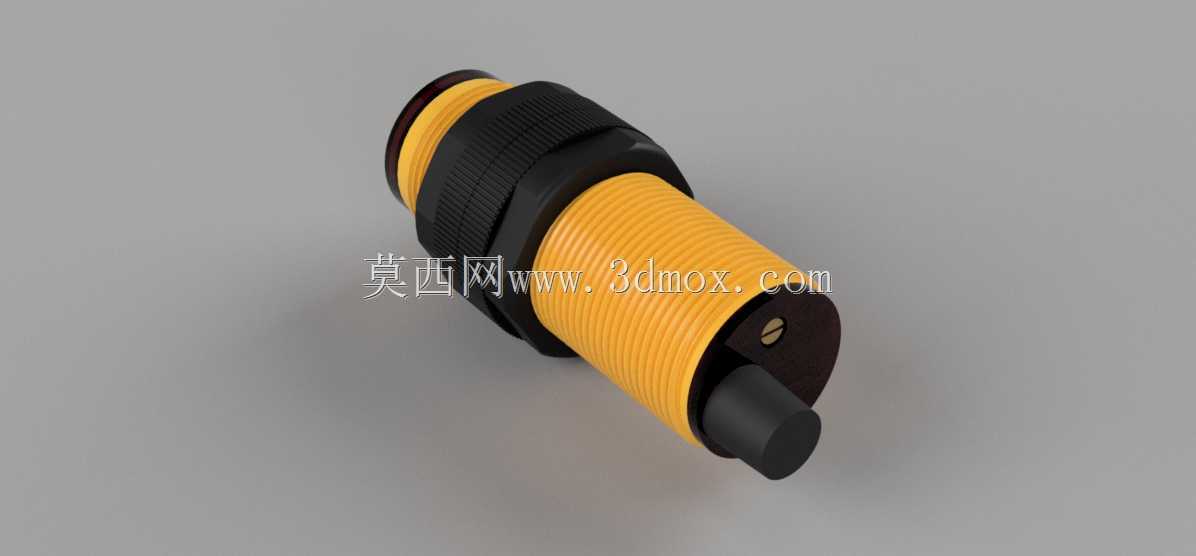

　　安装孔位只需加工直径18mm的光孔即可完成固定，无需额外定制复杂安装结构。前端的检测端面做了内凹设计，将红外发射与接收管保护在壳体内部，避免现场安装调试过程中刮花光学镜片，也能减少车间内的粉尘、切削液直接溅射到光学元件表面，降低日常维护的清洁频次。尾部的出线端做了防滑的滚花纹理，配合线缆护套能够提升线缆与壳体连接位置的抗弯折能力，避免设备运行过程中线缆反复拉扯导致的内部线芯断裂。从功能特性来看，这类传感器可实现80cm范围内的障碍物检测，后端的黑色调节环可旋转调整检测距离阈值，能够根据现场实际的被测物材质、反光率调整触发灵敏度，不管是深色的橡胶工件、哑光的金属结构件，还是透明的塑料壳体，都能通过灵敏度调整实现稳定触发，不会出现漏检、

　　误触发的问题。在实际应用中，这类传感器常被安装在输送线两侧做工件到位检测，当工件移动到检测位置时，传感器输出开关信号给PLC，触发后续的分拣、加工、扫码工序；也可安装在AGV、移动机器人的机身四周做避障检测，当行驶路径上出现障碍物时及时触发减速或停机信号，避免设备发生碰撞；还可用于自动化立体仓库的货位检测，判断货位上是否存在托盘或货物，为仓储调度系统提供准确的位置信号。建模过程中严格按照实物测绘尺寸还原结构，螺纹段的牙距、外径尺寸完全符合M18标准螺纹参数，调节环的防滑齿尺寸、前端光学窗口的内凹深度都与实物保持一致，结构工程师在做设备整体布局时，可直接调用该模型进行安装干涉检查，提前确认传感器与周边工件、支架的安全距离，避免实际装配时出现结构干涉。传感器的整体长度控制在常规安装空间范围内，不会占用过多的设备内部空间，尾部出线方向与壳体轴线保持一致，走线时可顺着安装支架排布线缆，不会出现线缆弯折半径过小的问题。
