欧姆龙方形接近开关感应元件三维结构

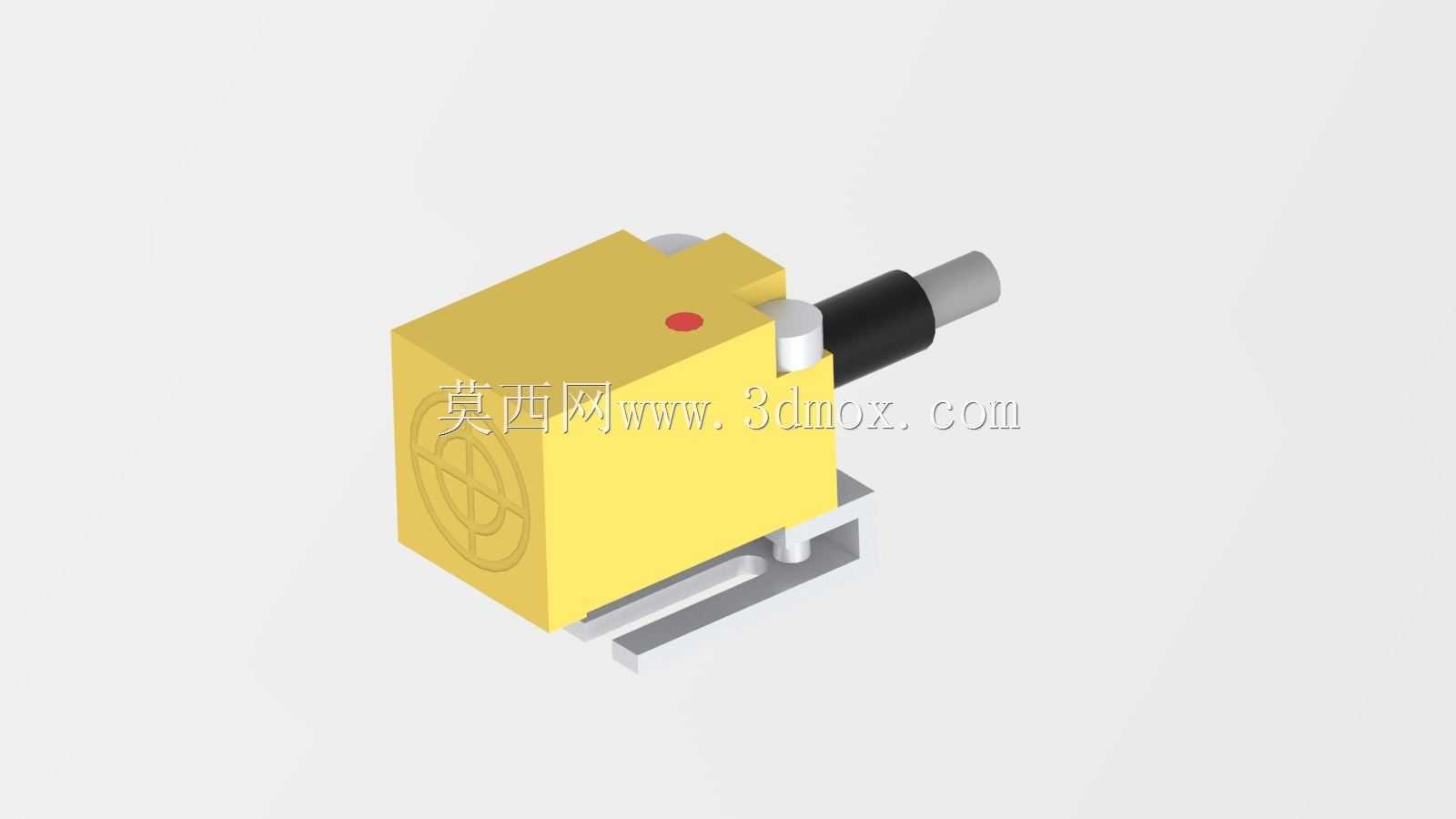

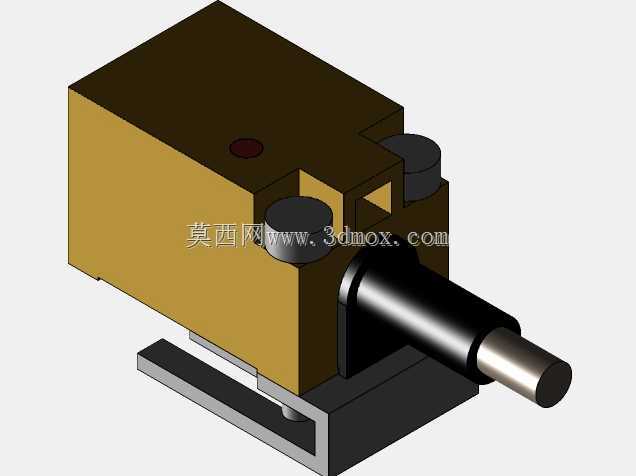

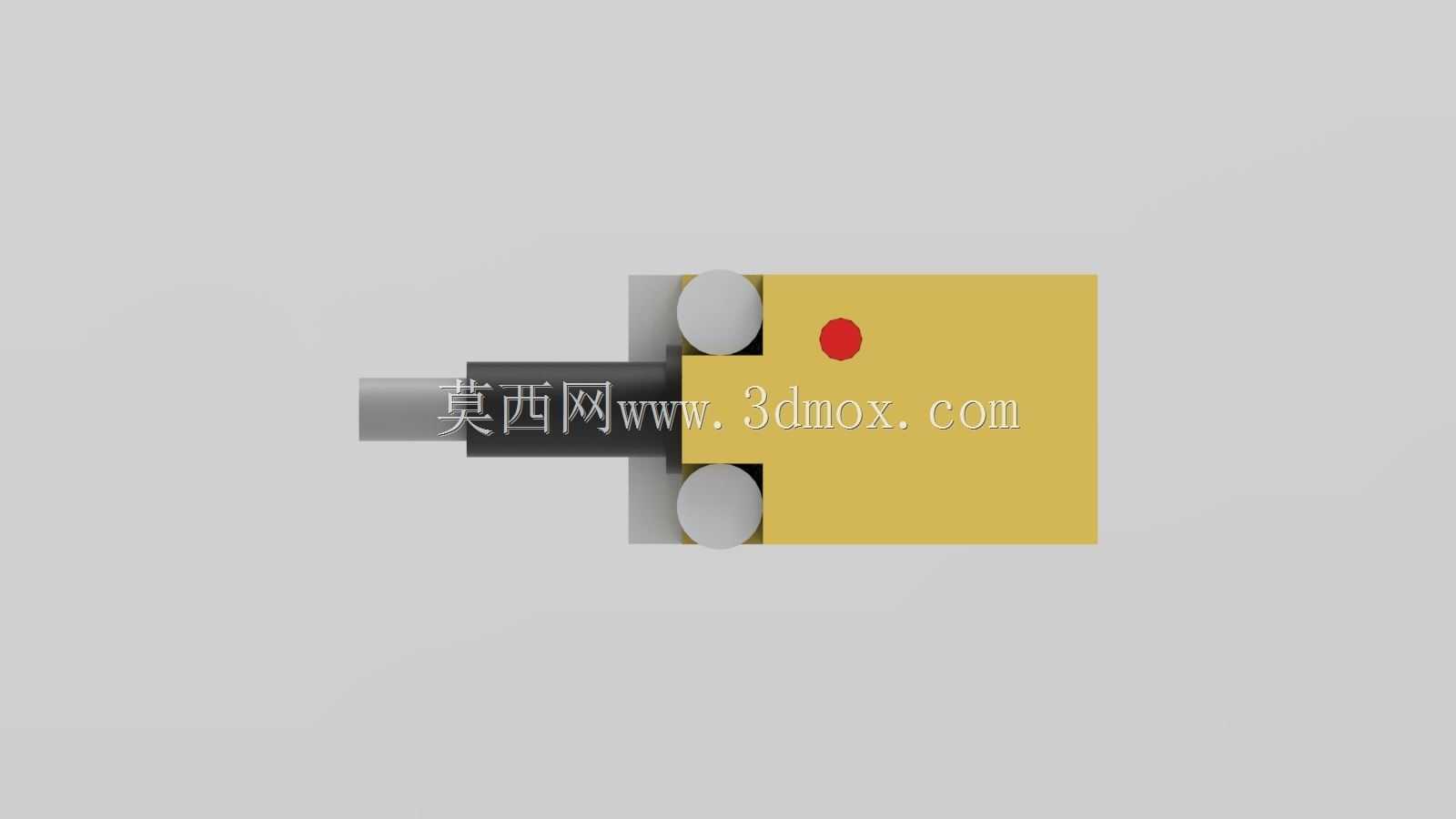

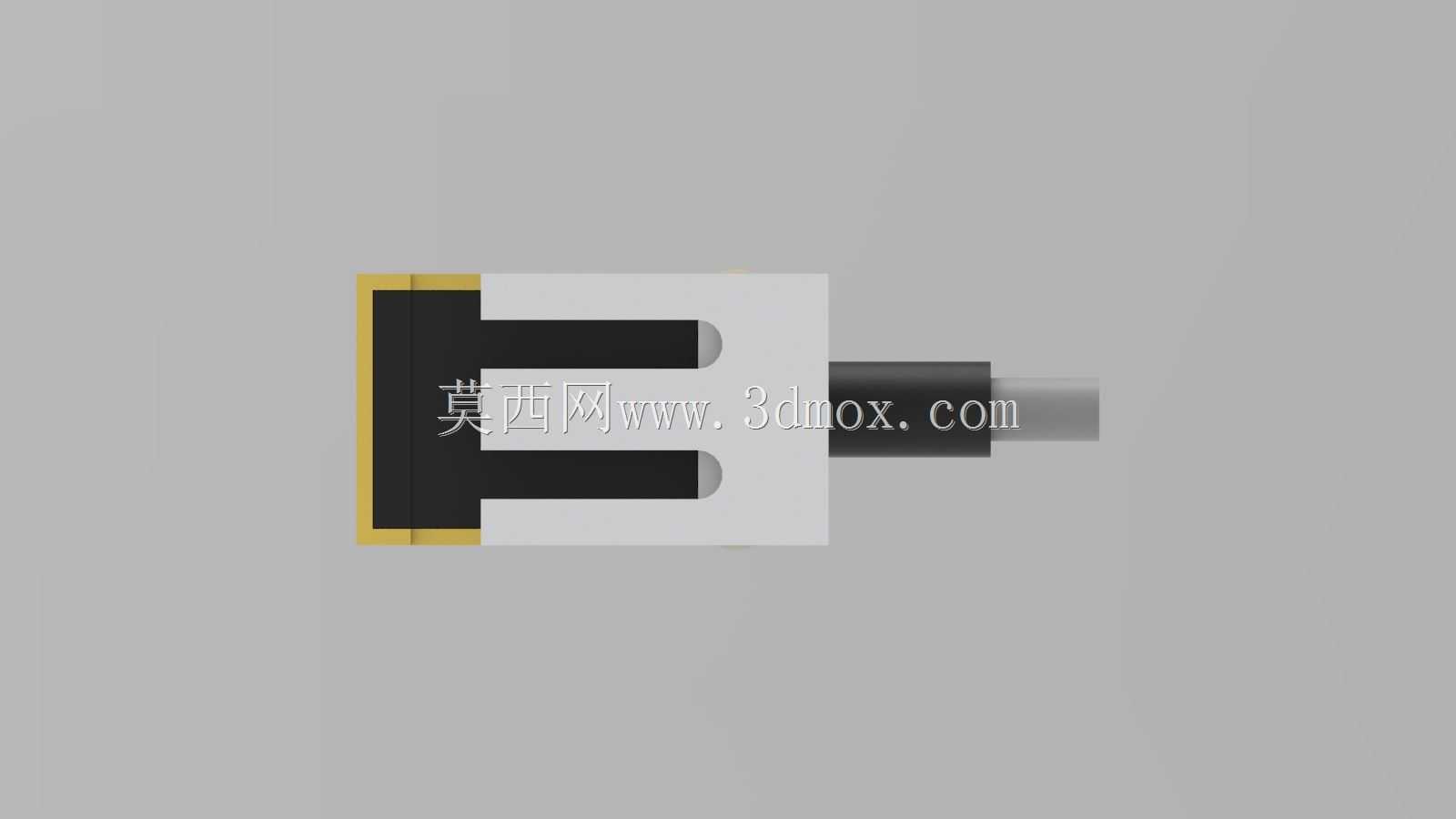

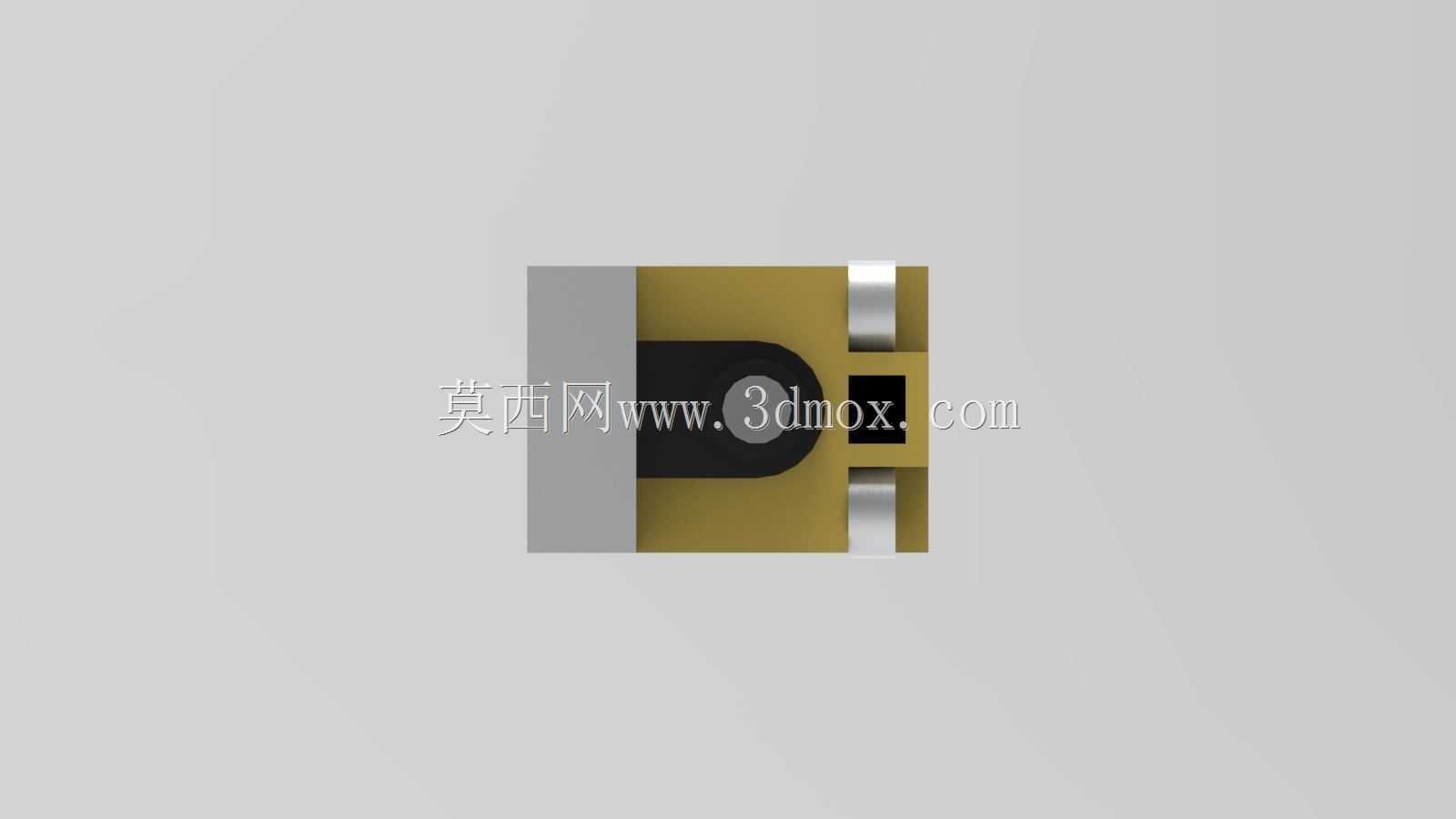

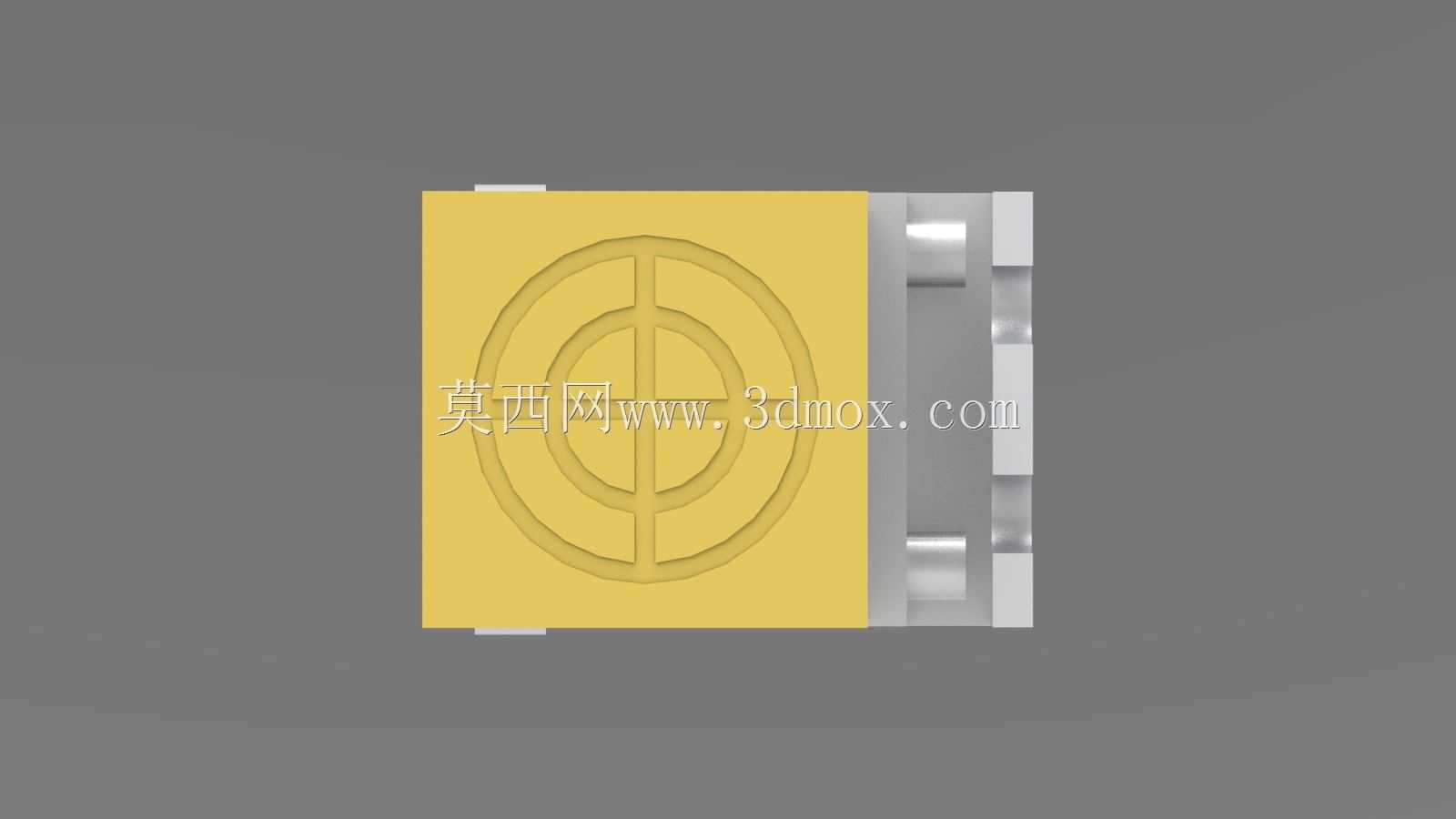

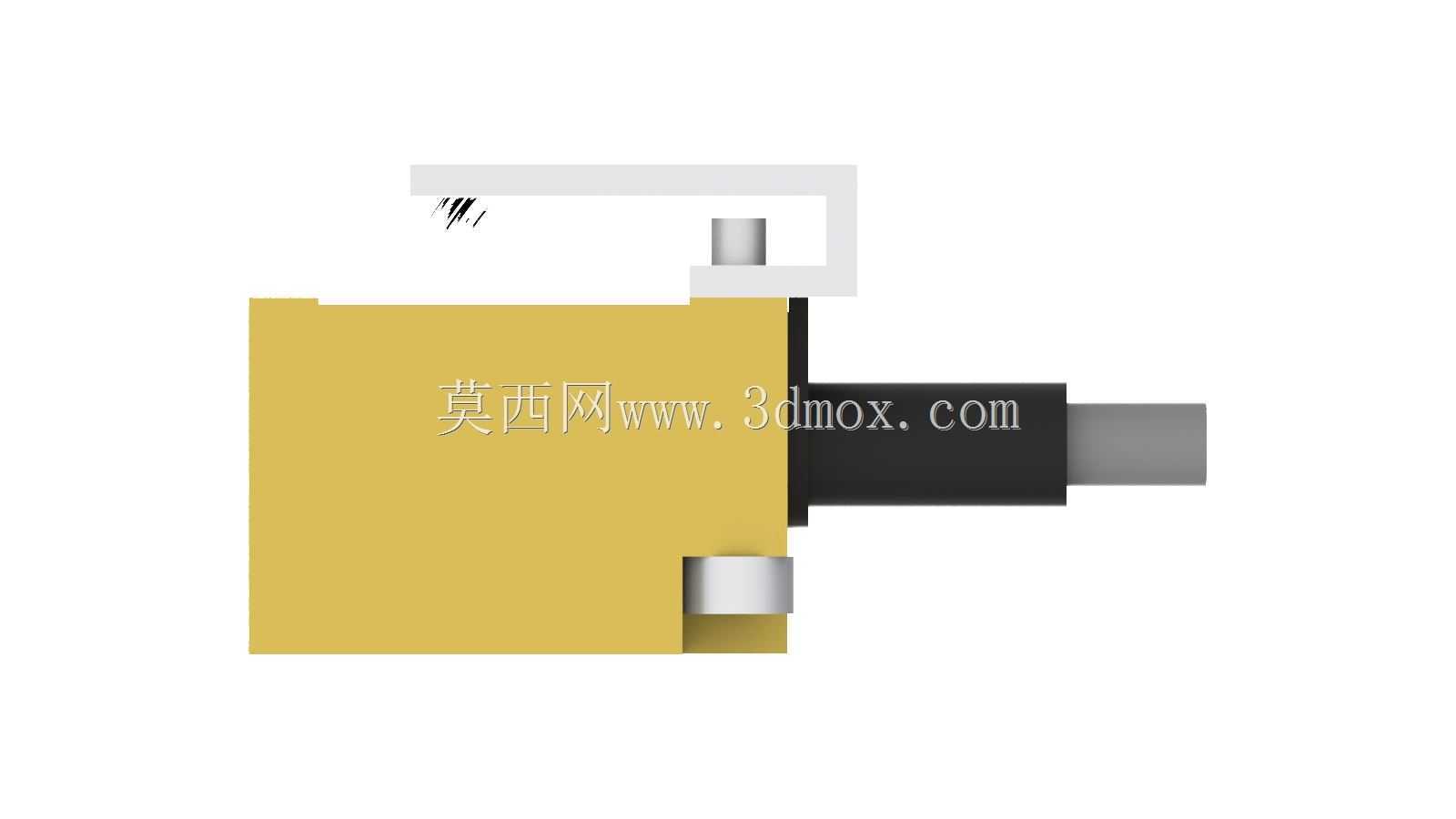

　　这款方形直流三线式接近开关，是机床加工工位、自动化装配线、物料输送系统里常用的非接触式检测元件，日常多用于金属工件到位判定、行程限位触发、工装夹具位置确认这类场景，不需要和被测物体直接机械接触，就能输出稳定的开关量信号，避免了机械式行程开关长期碰撞磨损带来的寿命问题。从结构设计来看，整体采用方型壳体布局，核心感应面位于壳体前端正中心，红色状态指示灯嵌在壳体顶面靠近出线端的位置，现场调试时不用凑到设备缝隙里，站在工位旁就能直观看到开关的触发状态，排查信号故障时效率很高。壳体侧面预留了标准导轨安装卡槽，既可以配合标准铝型材导轨快速卡装，也能通过侧面的安装孔用螺丝直接固定在工装支架上，安装时的调节余量充足，不需要额外加工复杂的转接件。

　　预接线的出线方式省去了现场接线时的端子压接工序，线缆和壳体衔接处做了应力释放结构，设备运行中随工装小幅往复移动时，不会因为线缆反复弯折导致线芯断裂。感应距离设定为5mm±10%，选型时不用刻意压缩安装支架的加工精度公差，普通钣金折弯加工的支架就能满足安装精度要求，哪怕被测金属工件存在小幅的位置偏移，也能稳定触发信号，不会出现漏检误判。输出形式为NPN常开型，和市面上绝大多数PLC、继电器输入端口的电平逻辑匹配，接线时直接对接输入端子就能使用，不需要额外加装信号转换模块。壳体边角做了小圆弧过渡处理，没有尖锐的加工棱角，装配时不会刮伤操作人员的手部，也不会刮破设备上的其他线缆护套。整体安装边界紧凑，在狭小的工装空间里也能布置，不会和周边的运动部件产生干涉，做三维布局时可以直接把模型导入装配体，提前核对安装位置的空间余量，避免现场安装时才发现和周边结构撞件。
