涡轮叶片三维结构设计方案

　　涡轮叶片作为流体能量转换的核心承载部件，广泛应用在航空发动机燃气涡轮、地面燃气轮机、工业涡轮增压器、小型流体动力透平设备中，直接决定整套动力装置的能量转换效率与运行可靠性。这类叶片的工作环境长期处于高温、高压、高转速的交变载荷工况，设计过程中需要同时兼顾气动性能、结构强度、振动特性与安装适配性，不能只追求曲面造型的流畅度。

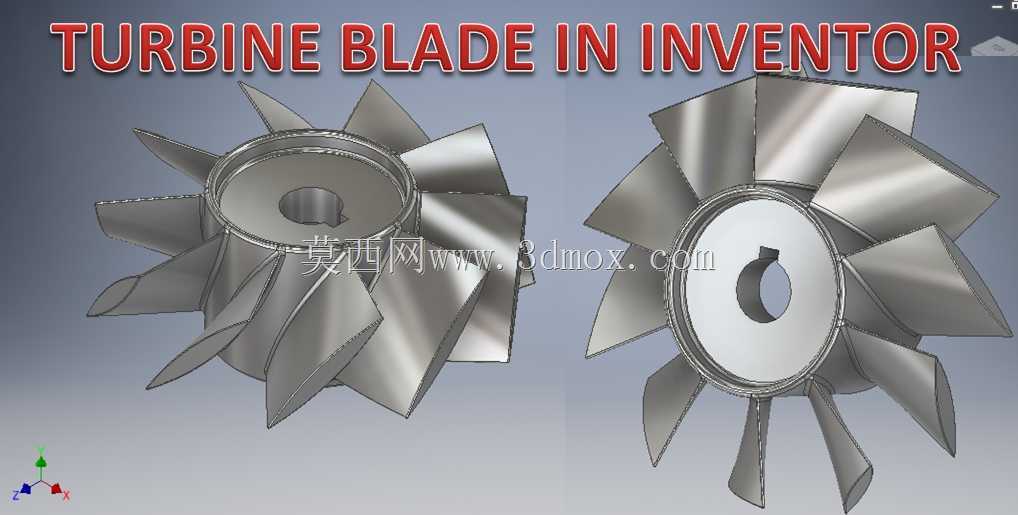

　　从结构设计逻辑来看，该款涡轮采用整体式辐条叶轮结构，叶片沿轮盘周向均匀排布，叶型采用变截面扭叶片设计，从叶根到叶顶的截面弦长、安装角、厚度均呈连续渐变状态，目的是适配流体沿径向流动时的速度三角形变化，减少气流在叶道内的流动分离损失，降低二次流与尾迹涡流带来的能量损耗。叶根位置与轮盘采用一体化铣削成型的连接结构，相比装配式叶片，省去了榫头榫槽的连接间隙，既提升了整体结构刚度，也避免了高速旋转下连接位置的应力集中问题，更适配中小功率等级的高速透平设备使用场景。

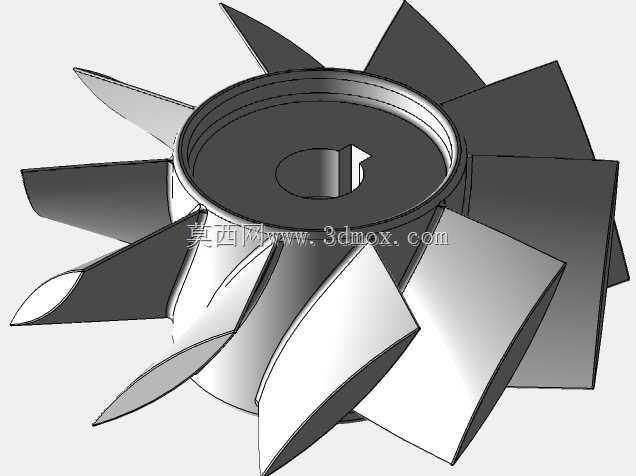

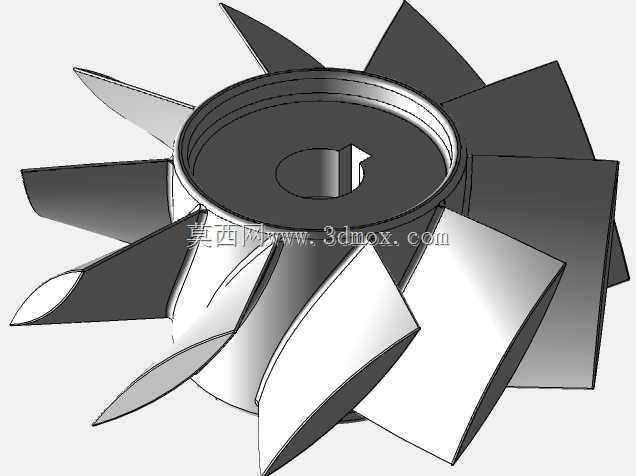

　　轮盘中心设计有带键槽的通孔安装位，可直接与动力输出轴配合，通过平键传递扭矩，安装时需要保证轮盘端面与轴肩的贴合度控制在0.02mm以内，避免高速旋转时出现动平衡超差问题。叶片的外形尺寸边界需要匹配对应蜗壳的流道内径，叶顶与壳体之间的间隙控制在0.3-0.5mm区间，间隙过大会导致叶顶泄漏量上升降低效率，间隙过小则容易在热态运行时出现叶顶刮蹭壳体的故障。

　　建模过程中需要先完成子午流道的型线绘制，确定各计算截面的叶型坐标点，通过放样命令生成连续光滑的叶片曲面，之后对叶根与轮盘的过渡位置做圆角处理，圆角半径根据叶片厚度从2mm到5mm渐变，降低应力集中系数。完成实体建模后需要做动平衡校验计算，保证整个叶轮的质心与旋转轴线重合，剩余不平衡量满足G2.5级的精度要求，避免运行时出现异常振动。这类叶轮在实际选型替换时，除了匹配安装轴径与键槽尺寸，还要核对叶片的进出口安装角与原设备的气动参数匹配度，不能仅靠外形尺寸一致就直接替换，否则会出现整机出力不足、运行效率下降的问题。
