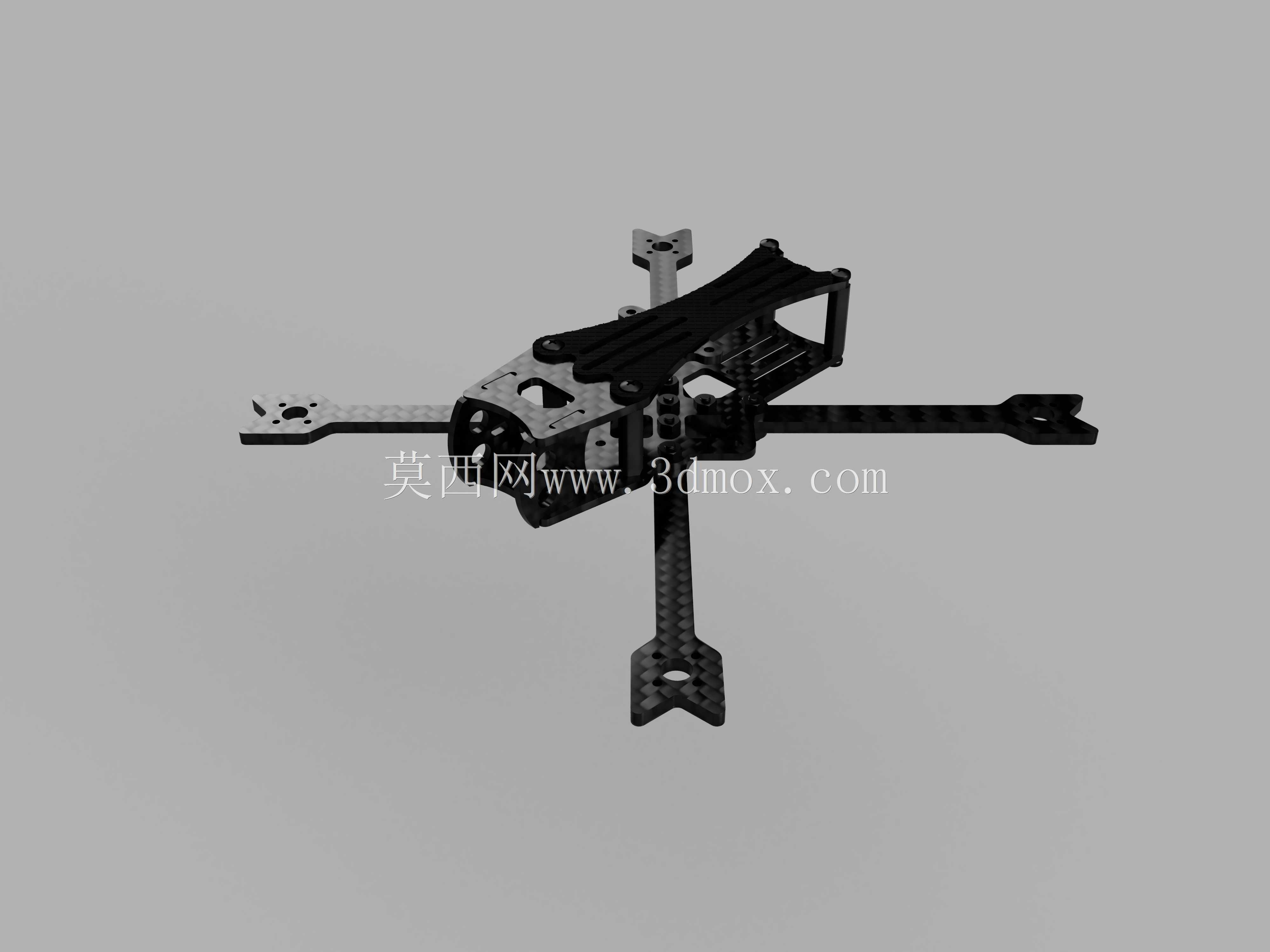

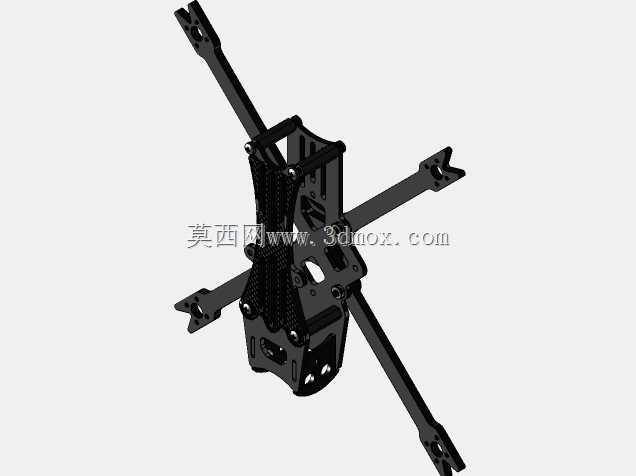

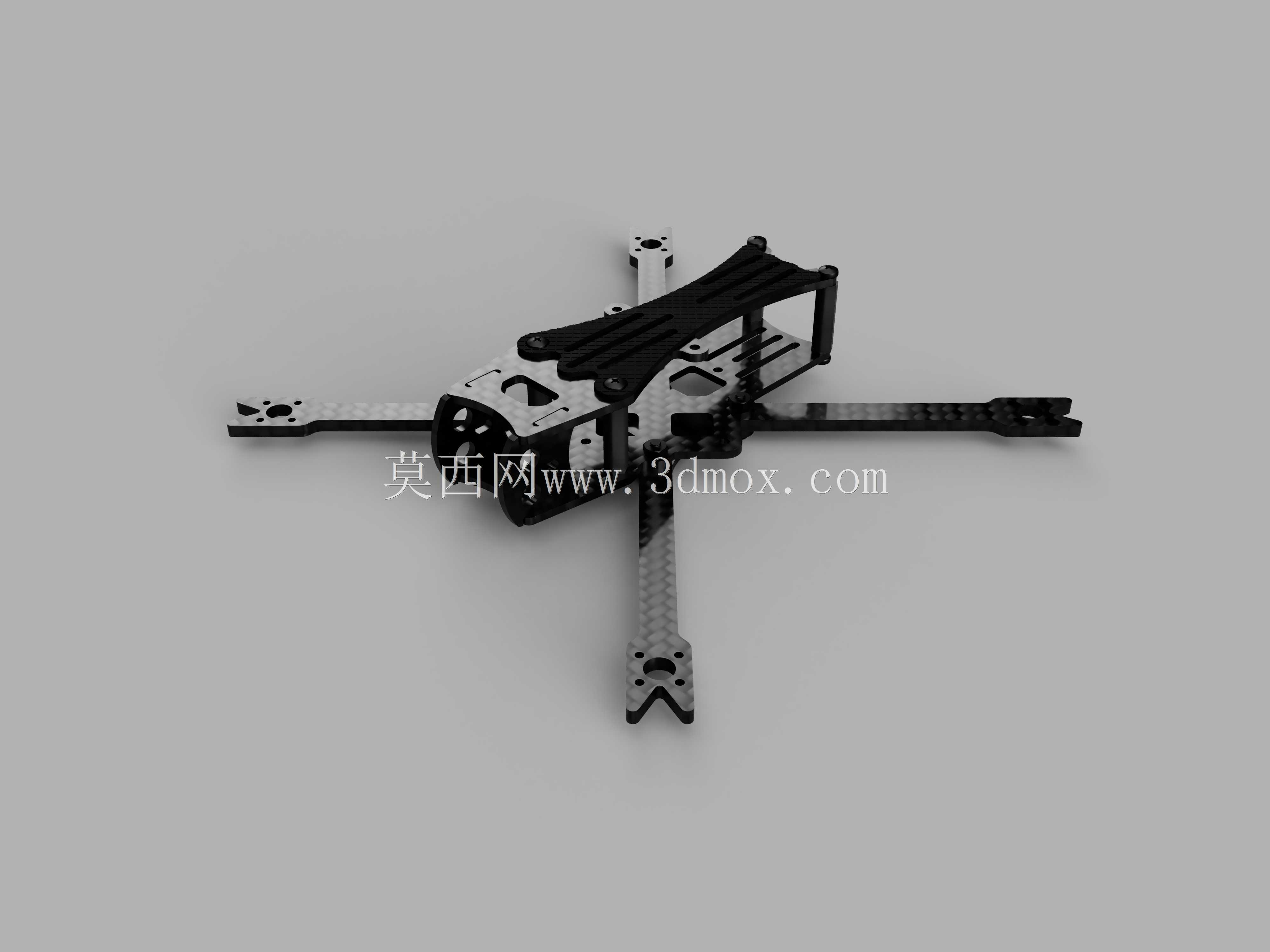

DarwinFPV BabyApe Pro穿越机机架结构

　　这款FPV穿越机机架主要面向入门级花飞、日常休闲航拍以及小场地竞速场景使用，作为穿越机的核心承载结构，需要承担飞控、电调、电机、电池、图传、摄像头等全部机载部件的安装固定，同时要承受飞行过程中的机动载荷、降落冲击以及意外碰撞的外力，结构设计的合理性直接决定整机的飞行手感、耐用性与维护便捷度。从结构设计来看，该机架采用经典的正X型臂布局，这种布局的优势在于四个电机的动力输出对称，滚转与俯仰方向的转动惯量一致，飞控参数调试难度更低，做花飞动作时的响应跟手性更好，不会出现某一轴响应滞后的问题。机臂采用碳纤维板材加工而成，碳纤维材料的比强度远高于普通工程塑料与铝合金，在保证足够结构刚度的前提下能大幅降低自身重量，减少不必要的飞行负载，

　　提升整机推重比。机臂末端预留了标准的电机安装孔位，适配主流小尺寸穿越机的无刷电机安装规格，安装孔位的同轴度公差控制在合理范围内，避免电机安装后出现偏斜导致的动平衡问题，减少飞行时的机身震动。机身中部的堆叠区域采用分层设计，上层预留了摄像头与图传天线的安装位，摄像头安装座支持一定角度的俯仰调节，可根据不同飞行场景调整拍摄视角，满足竞速时的前视需求与花飞时的大角度取景需求；中层为飞控、电调的堆叠安装位，预留了标准的安装孔距，适配市面上主流的微型飞塔安装尺寸，走线槽位在设计时做了避让处理，避免装机时线材挤压飞控陀螺仪造成的震动干扰；下层为电池绑带固定位，绑带槽的深度经过优化，既能保证电池绑带不会在飞行中滑脱，

　　又不会突出机身上下表面增加额外风阻。机架的顶板与底板采用镂空设计，在不降低结构强度的前提下进一步减轻自重，同时镂空区域可以为电调、图传等发热部件提供自然风冷的通道，避免长时间大油门飞行时部件积热导致的性能下降。考虑到入门玩家的炸机概率较高，机臂与机身主体的连接位置做了局部加厚处理，炸机时机臂会优先从应力释放槽位置断裂，避免损坏机身主体的核心安装位，降低维修更换成本。安装边界方面，该机架适配小尺寸螺旋桨，整机轴距紧凑，适合在林间、楼宇间等狭小场地飞行，机身内部的堆叠高度预留了足够空间，不会出现安装完飞塔后顶盖无法合拢的问题，摄像头安装位的宽度也兼容主流的微型FPV摄像头，不需要额外打磨修改即可直接装机。需要注意的是V2版本机臂尺寸与V1版本差异极小，原有V1版本的机臂、电机等配件可以直接通用互换，降低了玩家的配件储备成本。
