铝挤压镂空式承重铰链结构设计

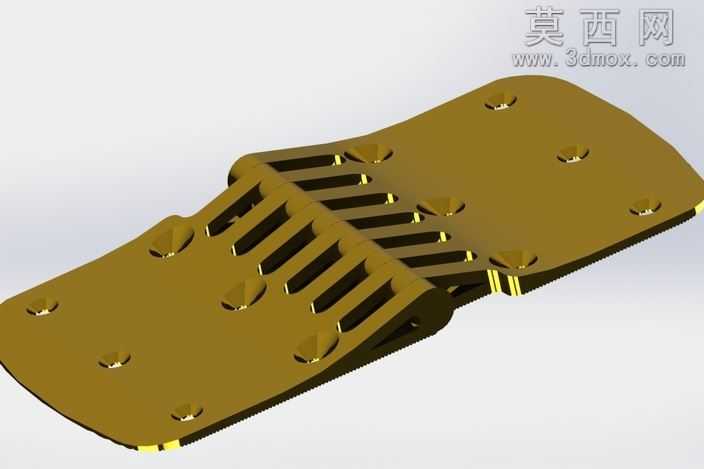

本作品为采用铝挤压工艺成型的承重铰链三维建模作品，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于铰链的开合运动轨迹与承重受力需求，绘制两侧安装翼板的基础轮廓草图，将翼板边缘做圆弧过渡处理，避免安装使用过程中出现锐边划伤的问题，同时在翼板表面均匀排布沉头安装孔位，孔位深度与直径严格匹配常用的紧固件规格，保证安装后螺丝端面可完全沉入孔内，不会出现凸起干涉的情况。针对铰链的中间连接区域，设计师采用了等距排布的长条镂空槽结构，在建模过程中通过线性阵列命令快速生成均匀的镂空特征，该结构一方面可以大幅降低铝型材挤压后的整体重量，减少材料消耗，另一方面可以通过镂空槽之间的连接筋条分散承重时的应力，避免应力集中导致的连接部位断裂问题，同时镂空结构也可以提升铰链开合过程中的散热表现，适配长期高频开合的使用场景。材质与渲染阶段，为还原铝挤压件经过阳极氧化后的真实质感，为模型赋予了暖金色的金属材质，调整材质的反射粗糙度参数模拟氧化膜的细腻哑光金属质感，在场景中添加多组柔光光源，突出翼板表面的平整质感与镂空槽的立体层次，同时在铰链的转动衔接部位做了细微的倒角处理，还原铝挤压工艺的圆角成型特征，避免出现尖锐的直角结构不符合实际生产工艺的问题。结构设计上，两侧翼板通过中间的交错筋位实现铰接配合，建模过程中预留了合理的转动配合间隙，保证铰链可以实现顺畅的开合转动，不会出现运动卡滞的问题，所有的壁厚参数均参考铝挤压工艺的成型极限设置，保证模型可以直接对接挤压模具开模生产，无需二次调整结构。整体设计兼顾了轻量化需求与结构承重性能，外观简洁规整，既可以用于门窗类产品的活动连接，也可适配各类需要活动铰接的工业设备舱门、防护盖板等场景，建模过程中所有特征均保留完整参数，可根据实际使用需求快速调整翼板尺寸、镂空槽数量、安装孔位间距等参数，适配不同的安装承重要求。
