杠杆式安全阀机械结构设计方案

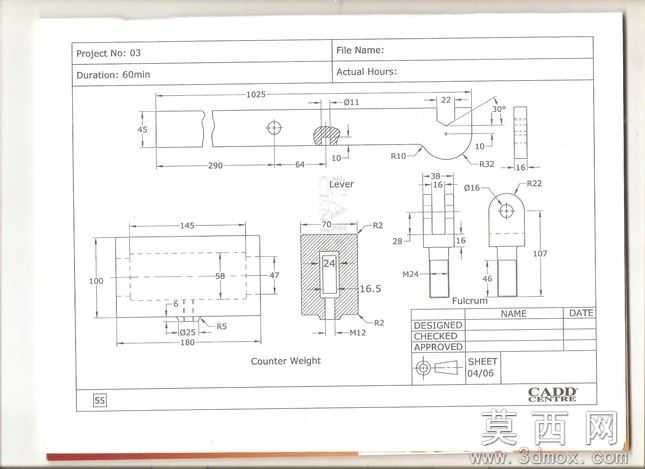

本作品为杠杆式安全阀的全套结构设计，整体围绕杠杆力矩平衡原理完成泄压功能的结构搭建，建模过程严格遵循机械制图规范，先从核心功能部件的尺寸基准入手，逐一完成杠杆主体、配重块、支点支座、阀杆连接端等部件的三维建模。建模阶段首先确定杠杆的受力支点位置，以支点为基准标定杠杆长臂、短臂的长度比例，对应图纸标注的1035mm总长度、R10圆弧过渡、30°密封面倾角等关键尺寸逐一还原，保证杠杆受力时的力矩传递精度，杠杆上的定位孔、连接槽特征均按照装配公差要求完成建模，避免后续装配出现干涉问题。配重块部分采用矩形配重的结构设计，建模时还原了M12螺纹连接结构、16.5mm定位槽、R2圆角过渡等细节，配重块的重量参数与杠杆力臂匹配，可通过调整配重位置实现不同开启压力的设定，配重块的表面做了平整化处理，保证安装后重心与杠杆轴线重合，避免偏载影响泄压精度。支点支座作为整个杠杆结构的承载部件，建模时还原了Φ16销轴孔、107mm总高度、R22圆弧过渡等结构，支座底部的连接法兰做了加厚处理，可承受杠杆泄压时的瞬间冲击力，销轴与孔的配合采用间隙配合设计，保证杠杆转动时的灵活性，同时避免间隙过大导致的开启压力偏差。阀杆连接端位于杠杆短臂末端，建模时还原了与阀瓣连接的Φ14连接柱、16mm密封段结构，连接端与杠杆的过渡位置做了R32圆弧强化处理，避免长期受力出现应力断裂问题。整体建模完成后进行了虚拟装配验证，逐一检查各部件的运动干涉情况，调整了配重块滑动槽的间隙、支点销轴的配合公差，保证杠杆在达到设定压力时可顺畅抬起泄压，压力回落时可精准回位密封，所有部件的材质均按照工业阀门的常用选材设定，杠杆采用碳钢材质保证结构强度，配重块采用铸铁材质保证重量稳定性，支点销轴采用不锈钢材质提升耐磨性能，密封面堆焊硬质合金保证密封寿命，整套结构可直接用于安全阀的生产加工参考，也可作为压力容器泄压装置的教学演示模型使用。
