19毫米手动三通式不锈钢旋塞阀设计

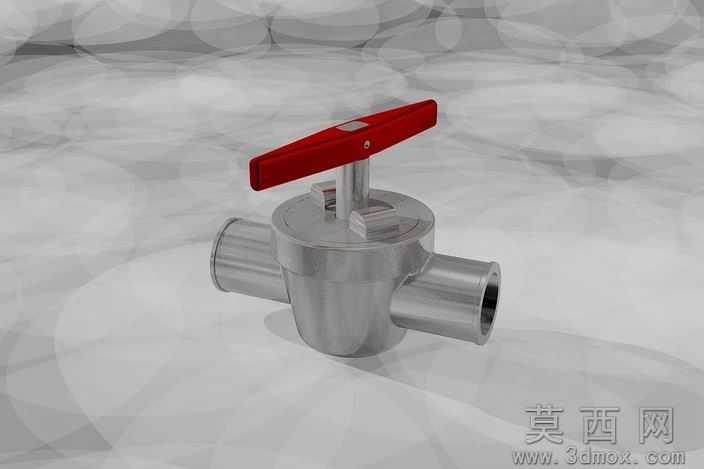

本作品为19毫米通径的手动三通旋塞阀三维建模成果，建模过程严格遵循管路阀门的实际生产尺寸规范，首先通过二维草绘绘制阀体的主体截面轮廓，以旋转建模生成三通阀体的基础基体，再对三个接口端做焊接式管路连接结构的细节刻画，保证接口内径统一为19毫米，壁厚均匀符合低压管路的承压要求。建模阶段对旋塞的锥面配合结构做了精准的公差预留，确保旋塞与阀体腔室的锥面能够实现紧密贴合，避免介质渗漏，同时在旋塞顶部设计了方形的阀杆连接位，与T型红色手柄的安装槽位完全匹配，手柄部分通过拉伸加圆角处理完成建模，表面做了防滑的细微纹理刻画，还原实际产品的握持操作手感。材质渲染阶段，阀体部分赋予哑光不锈钢材质，调整金属粗糙度参数模拟铸造后经抛光处理的金属质感，清晰呈现金属表面的环境反射效果，手柄部分赋予亮红色硬质工程塑料材质，调整漫反射与高光参数，还原工业塑料件的哑光带微高光的视觉特征，场景采用浅灰色渐变背景配合柔和的影棚布光，通过三点打光法分别设置主光源、补光与轮廓光，突出阀体的金属轮廓与结构层次，避免阴影过重遮挡结构细节。结构设计上，这款三通旋塞阀可实现管路介质的流向切换，通过旋转顶部手柄带动内部旋塞转动90度即可完成通路的切换操作，相比普通两通旋塞阀可减少管路中阀门的布设数量，简化管路布局，建模时对阀体与旋塞的配合间隙、阀杆的密封位结构都做了还原，确保模型结构符合实际阀门的工作原理，可用于管路布设的演示、产品展示以及相关教学场景使用，整体模型比例精准，细节完整，没有多余的冗余结构，各部件可单独拆分用于装配演示。
