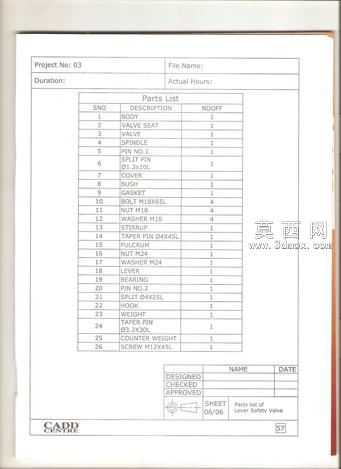

杠杆式安全阀组装结构三维设计

本作品为杠杆式安全阀组装结构的三维设计成果，建模过程严格遵循机械设计规范与阀门类产品的实际装配逻辑，先对安全阀的各个组成零件进行独立参数化建模，涵盖阀体、阀瓣、阀杆、杠杆、重锤、密封组件、连接紧固件等全部装配单元，每个零件的尺寸参数均参考通用工业安全阀的设计标准设定，保证各部件的尺寸公差、配合间隙符合实际生产装配要求。建模过程中针对杠杆传动的核心受力结构做了精细化处理，对杠杆的支点、力点、重点的位置比例做了精准还原，确保模型能够直观呈现杠杆式安全阀通过力矩平衡实现压力控制的工作原理。材质赋予阶段根据不同零件的实际工况匹配对应材质属性，阀体、阀盖等承压部件采用铸钢材质表现，设置对应的金属粗糙度与哑光铸面质感；密封面部位堆焊硬质合金，呈现高硬度金属的亮面质感；杠杆、重锤等受力部件采用锻钢材质，添加细微的锻造纹理提升真实感；紧固件采用标准镀锌件材质，还原五金件的表面光泽；密封垫片采用非金属柔性材质，设置对应的半哑光橡胶或石棉材质质感。装配阶段按照实际产品的装配顺序进行约束匹配，从阀体基座开始，依次装配阀座、阀瓣、阀杆导向结构，再装配杠杆支架、杠杆构件、重锤调节结构，最后加装密封上盖与紧固件，全程采用贴合实际装配逻辑的约束方式，保证各活动部件的运动自由度符合真实产品状态，可直观演示阀瓣升降、杠杆摆动的泄压动作过程。设计过程中重点考量了安全阀的泄压工作逻辑，通过结构建模清晰呈现当设备内部压力超过设定值时，介质压力推动阀瓣克服杠杆重锤的力矩实现开启泄压，压力回落时阀瓣回座密封的完整动作路径，模型的装配层级清晰，零件之间无干涉错位，既可以作为工业阀门设计的参考样例，也可用于机械专业相关的教学演示场景，帮助理解杠杆式安全阀的结构组成与工作原理，所有结构细节均经过合理性校验，不存在违背机械设计常识的结构错误，各零件的连接方式、安装位置均与实际工业产品保持一致。
