ArduinoUNO开源控制板三维结构模型

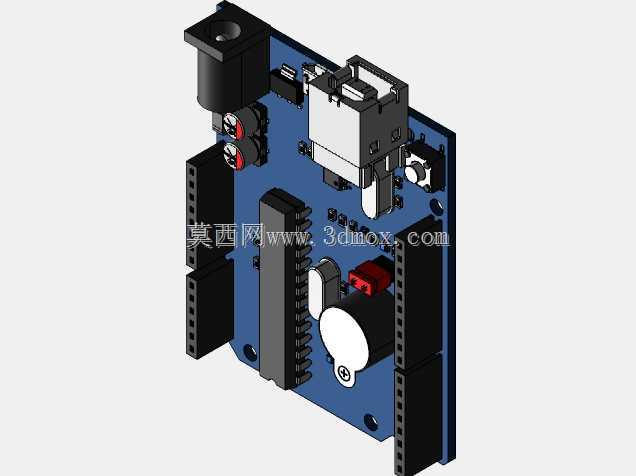

　　在嵌入式开发、小型智能设备原型搭建、教学实验场景中，ArduinoUNO作为普及率极高的开源控制载体，其三维结构模型的精准度直接影响配套外壳设计、扩展模块适配、整机装配干涉校验的实际效果。这款模型完整还原了控制板的全部实体结构，从板载的直流电源插座、USB通讯接口，到排针排母的排布位置、复位按键的凸起高度，再到板载稳压芯片、LED指示灯、晶振元件的占位空间，均按照实物1:1比例还原，没有做过度的结构简化。做结构设计时，很多工程师容易忽略板载元件的高度差带来的安装干涉问题，比如电源接口部分的凸起高度比普通排针高出近8mm，若外壳设计时未预留对应避让空间，装配时会出现外壳压合不到位、接口无法完全露出的问题，这款模型将所有元件的安装高度、

　　板边到元件的安全距离都做了精准还原，可直接用于外壳结构的开孔定位、安装柱位置校核。从设计思路来看，建模时优先保证了安装边界的准确性，PCB板的四个安装孔位坐标、孔径大小完全匹配实物标准，板边的倒角尺寸、接口处的板边缺口都做了还原，方便工程师在做整机布局时直接调用，不需要反复核对实物尺寸。在实际项目应用中，不管是做小型机器人的主控安装位设计、物联网终端设备的内部结构排布，还是教学用实验台的模块固定座设计，都可以直接导入这款模型进行装配校验，避免因二维尺寸标注不全导致的装配返工。模型同时还原了排针的针脚伸出长度、排母的插槽深度，在设计扩展盾板时，可以直接用该模型做堆叠装配的干涉检查，确认上下板之间的预留间隙是否足够容纳板间走线、

　　是否会和较高的板载元件产生碰撞。对于刚接触嵌入式设备结构设计的从业者来说，这款模型也可以作为开源硬件结构建模的参考范本，理解电子类功能板的建模优先级——即优先保证安装配合尺寸、外部接口尺寸、元件占位边界的准确性，再去还原细节外观，不需要在非配合的微小纹理上浪费建模精力。
