HTD14M圆弧齿同步传动皮带结构设计

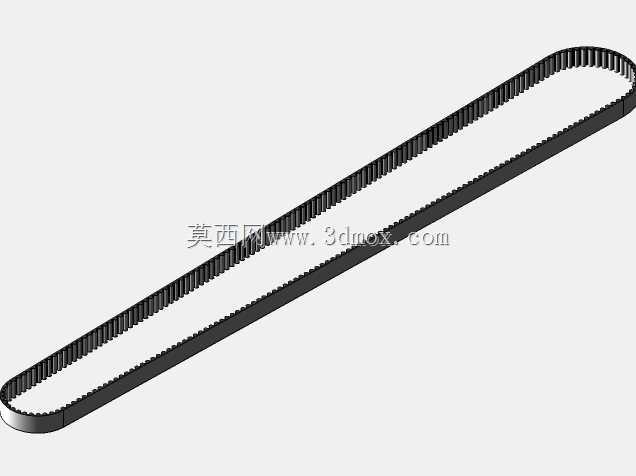

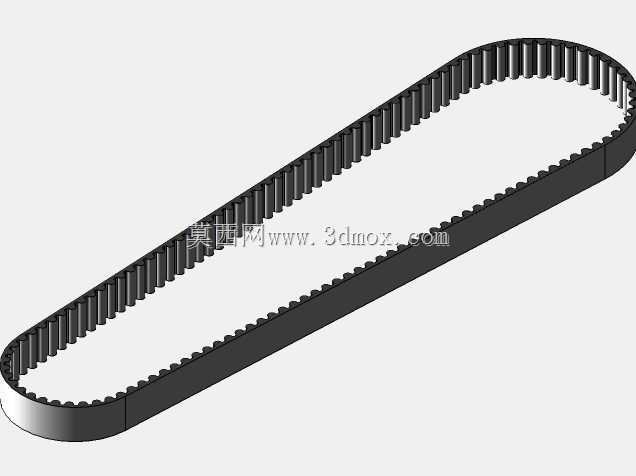

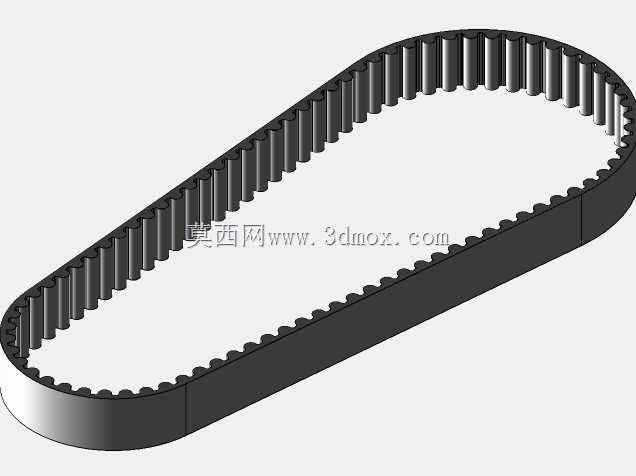

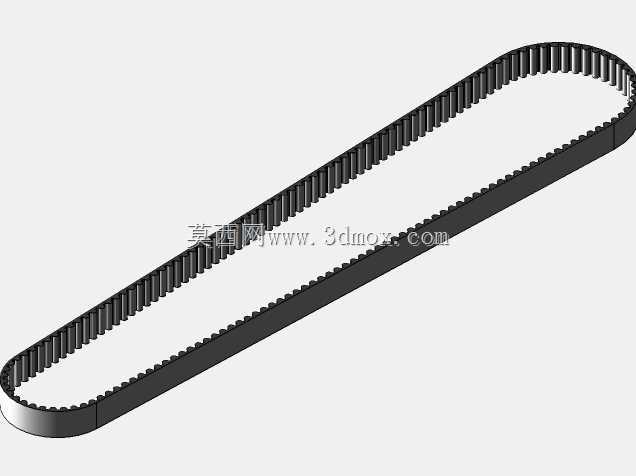

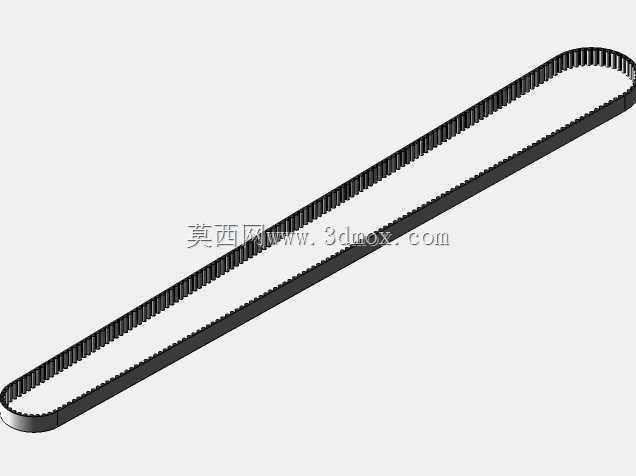

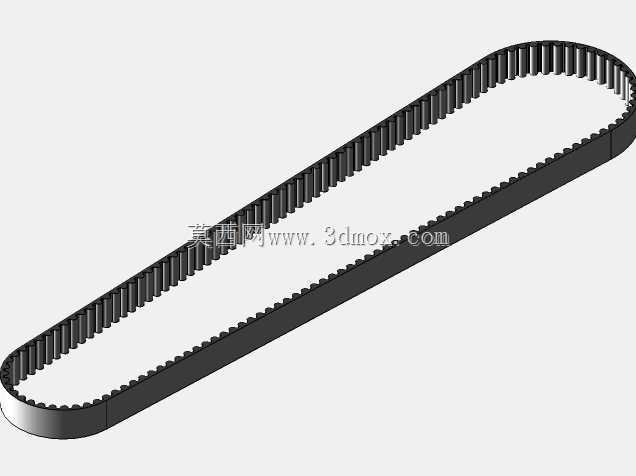

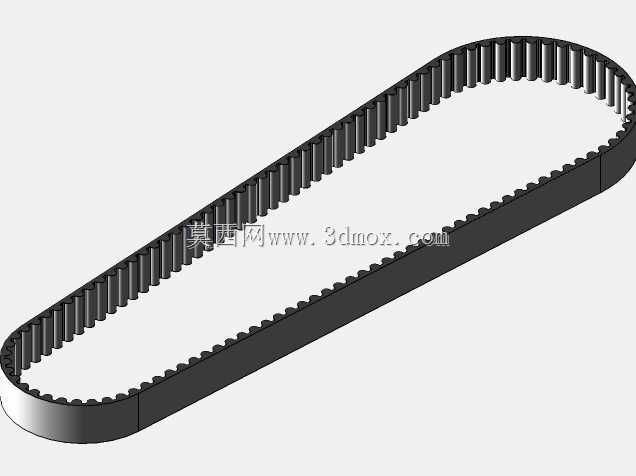

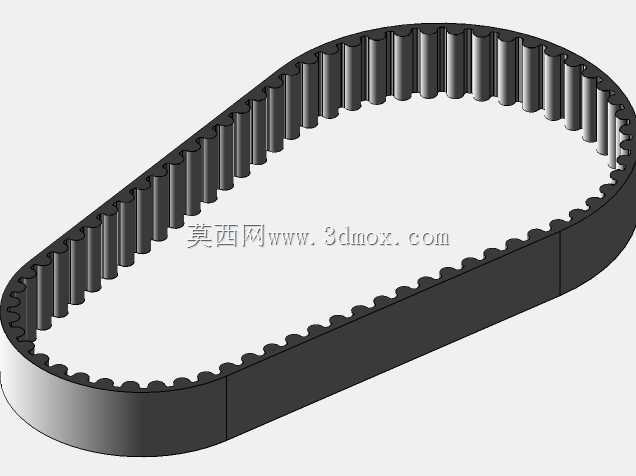

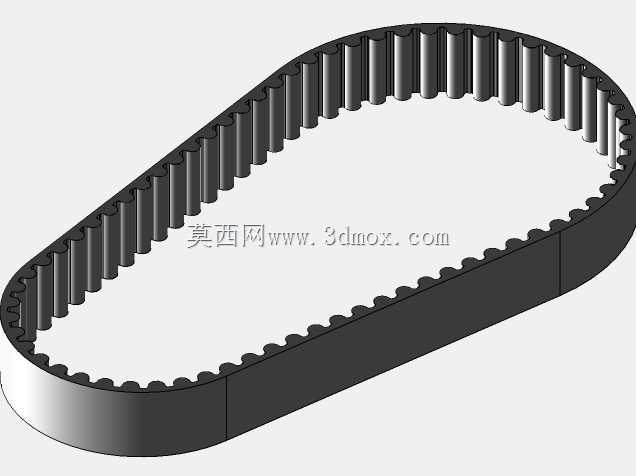

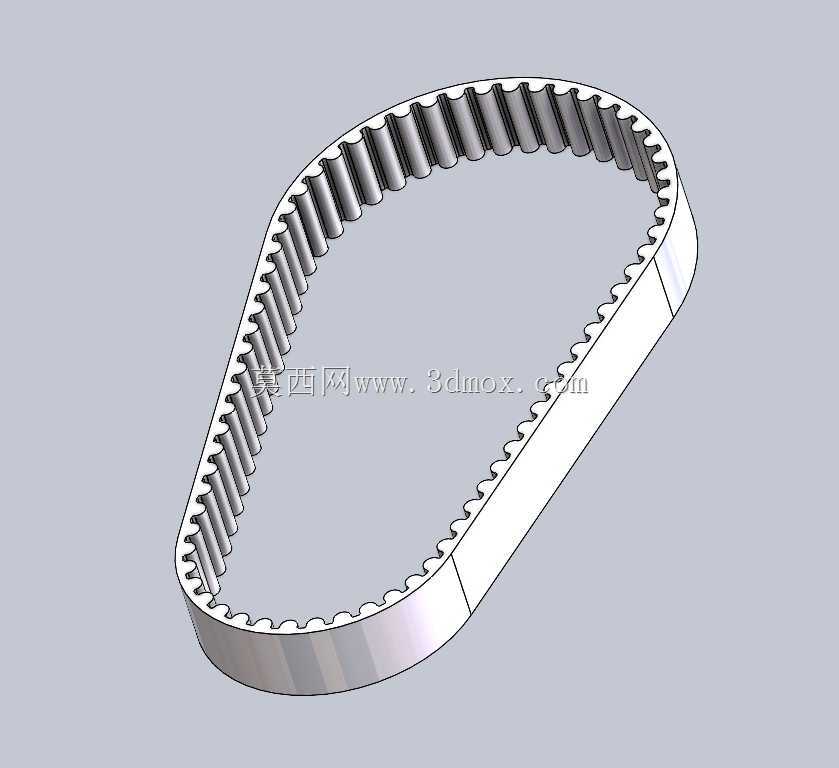

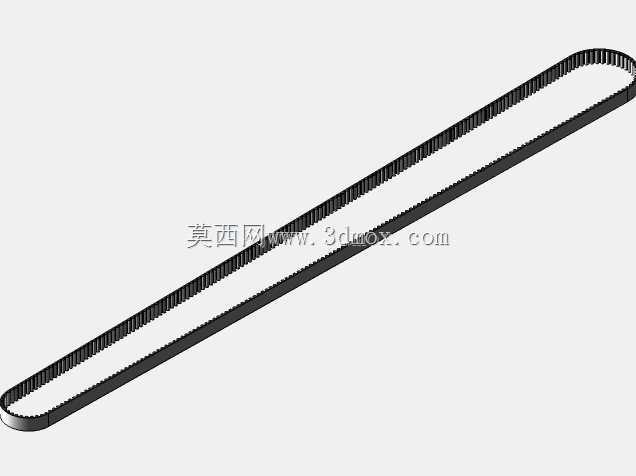

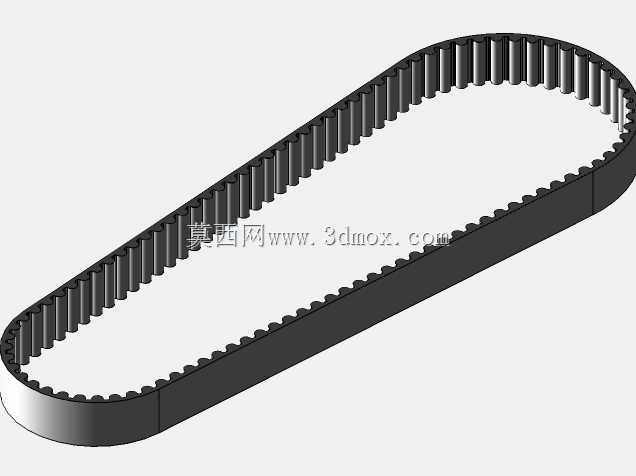

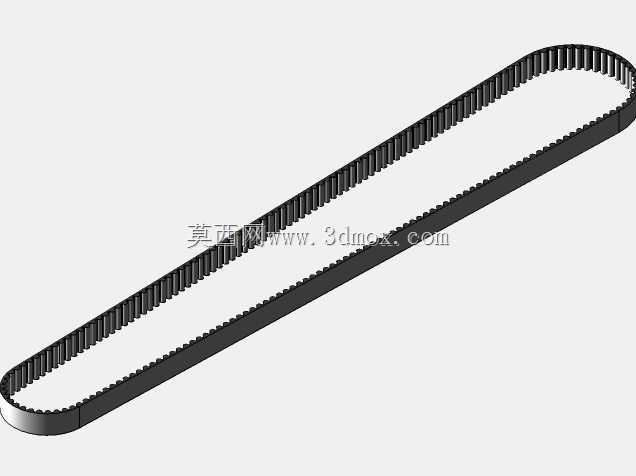

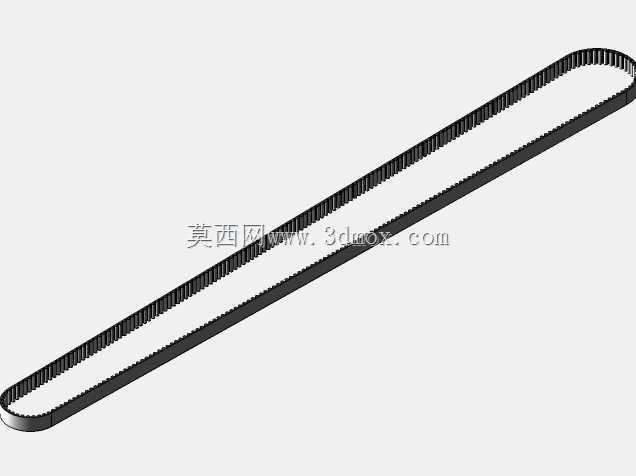

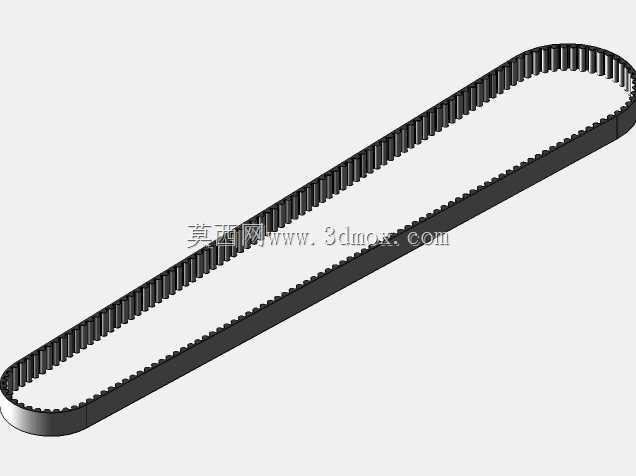

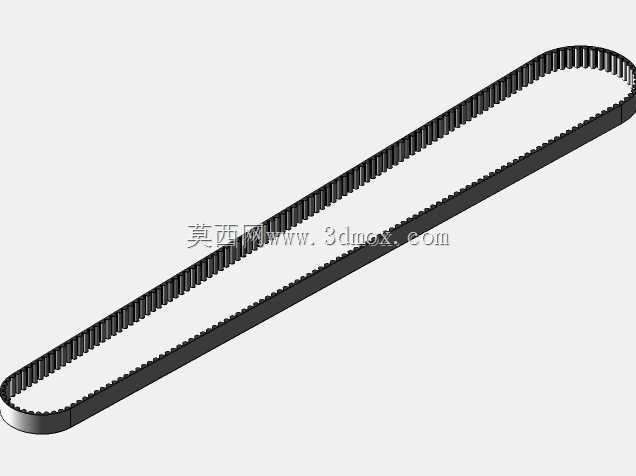

　　在各类需要精准同步传动的工业场景里，HTD14M齿形的同步带是大扭矩动力传输环节的核心部件，和普通平皮带靠摩擦力传动的逻辑不同，这类圆弧齿同步带通过带齿与带轮齿槽的精准啮合传递动力，不会出现打滑丢转的问题，传动比精度可以满足机床进给、纺织机械主轴、输送线分度、重型设备动力传输这类对同步性要求严苛的工况需求。这款环形闭合的同步带模型，还原了HTD14M齿形的标准轮廓，齿顶圆弧、齿根过渡圆角都按照实际啮合需求做了还原，避免齿根应力集中导致的带体疲劳断裂，实际使用中能承受比梯形齿同步带更高的冲击载荷，带体背部的纤维层结构也做了结构体现，保障带体在长期张紧运行下的抗拉伸变形能力。从设计逻辑上看，这类同步带的建模核心是齿形的参数化排布，

　　要匹配对应节距的带轮齿槽参数，保证啮合时齿面接触均匀，不会出现偏载啃齿的问题；带体的环形闭合段做了平滑过渡，没有拼接棱角，还原实际硫化成型的一体带体结构，安装时需要注意两个带轮的平行度偏差控制在允许范围内，否则会导致带体单侧磨损加剧，大幅缩短使用寿命。实际选型应用中，这类14M节距的同步带多用于中大功率的传动场景，设计时需要根据传递扭矩、中心距范围、传动比确定带的齿数与宽度，张紧力要调整到合理区间，过松会跳齿，过紧会加剧带齿磨损和轴承负载。模型里的带体结构区分了齿面橡胶层、强力层、背部保护层的结构特征，能直观看到各部分的厚度比例，强力层的线绳排布方向也做了还原，这部分是同步带承受拉力的核心，实际产品里多采用玻璃纤维或芳纶线绳，

　　保障长期运行下的长度稳定性，避免伸长导致的张紧力下降。在设备安装边界上，要预留出带体安装的张紧调节行程，通常中心距需要有至少2倍节距的调节量，方便安装拆卸和后期张紧维护，带轮的挡边要高出带体顶面一定距离，防止运行过程中带体跑偏脱出。这类同步带不需要额外润滑，运行噪音低，相比链条传动不需要频繁维护加油，在洁净车间、高速传动场景下的适配性更强，建模时还原的齿形细节可以直接用于传动系统的干涉检查，验证带体在最大张紧、最小中心距状态下和周边护罩、机架结构的安全间隙，避免实际装配时出现运动干涉。
