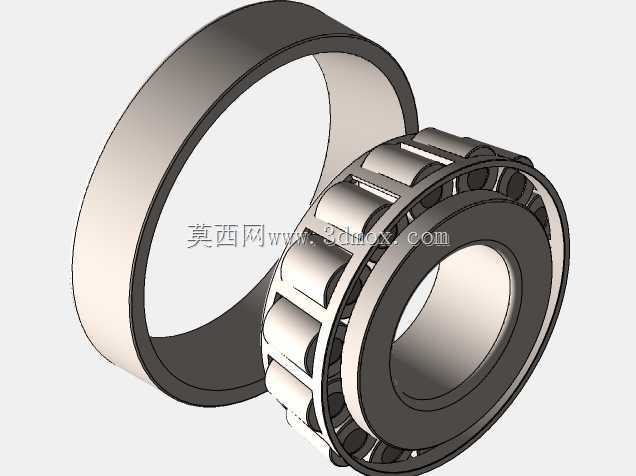

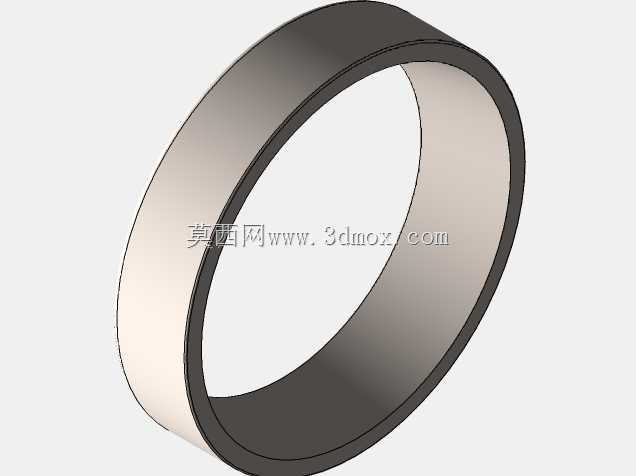

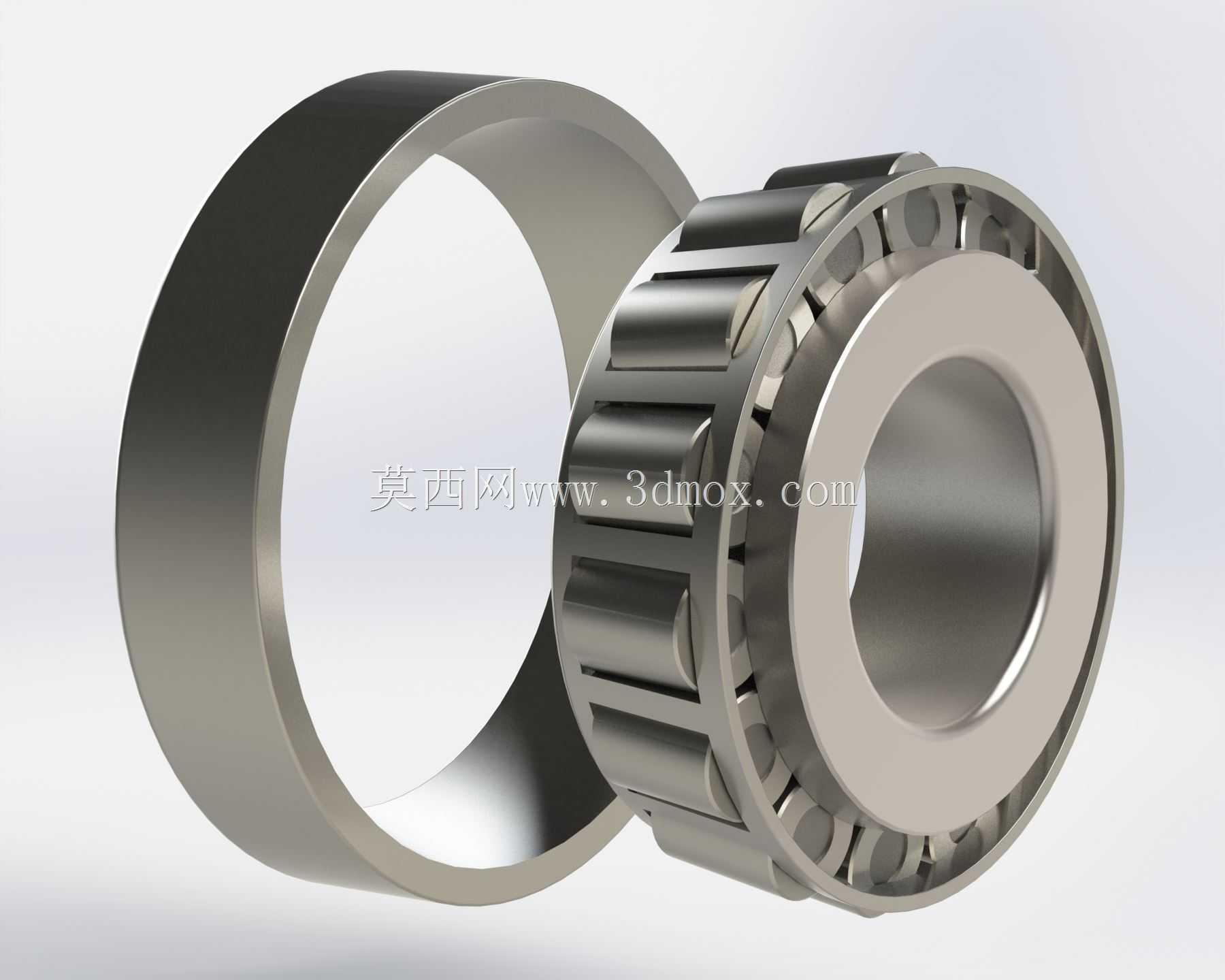

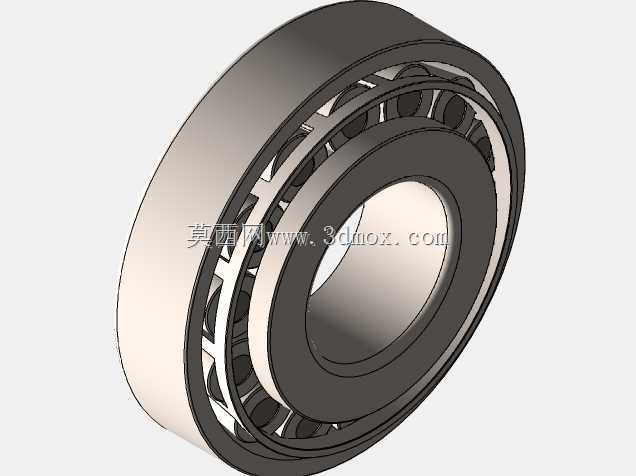

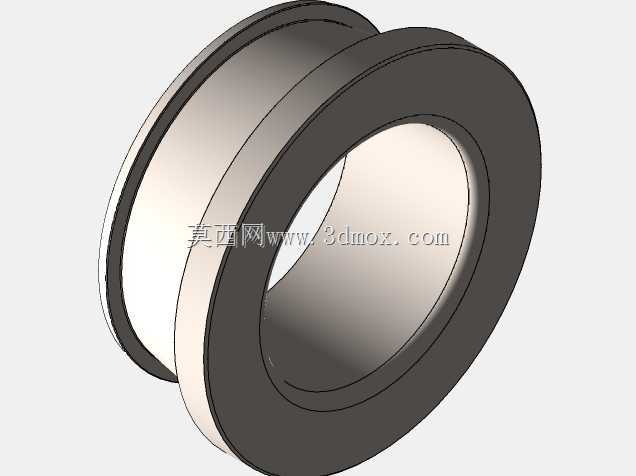

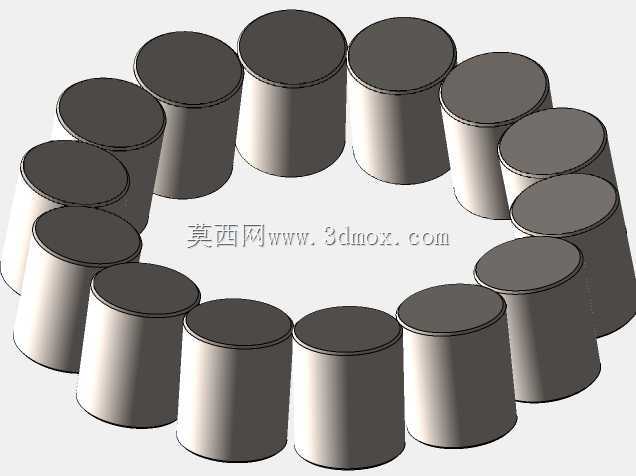

这款单列圆锥滚子轴承主要适配CA6140普通车床的主轴传动副、进给箱输出轴以及溜板箱传动节点,在车床实际运行中,这类轴承需要同时承受径向切削力与轴向进给力的复合载荷,比如车削外圆时主切削力带来的径向冲击、车削端面时走刀方向产生的轴向载荷,都需要通过轴承的滚动体与滚道接触面均匀分散,避免轴系出现窜动或偏摆,直接影响工件的加工圆度与端面平面度精度。从结构设计来看,模型还原了分离型装配特征,内圈带滚子保持架组件与外圈可完全拆分,这一设计完全匹配车床维修时的装配需求——无需拆卸整根轴就能完成轴承更换,日常维护时可单独调整内圈与外圈的轴向预紧量,抵消长期运行产生的磨损间隙,保证主轴回转精度稳定在允许公差范围内。滚动体采用圆锥截线设计,
母线与轴承轴线呈固定倾角,所有滚动体的滚道接触线延长后会交汇于轴线上的同一点,从根源上避免滚动体在运转时出现自旋滑动,降低高速运转时的摩擦发热,适配车床主轴中低速大扭矩的工况特性。安装边界方面,该轴承的外圈外径与车床床头箱的轴承安装孔采用基孔制过渡配合,内圈内径与主轴轴颈采用基轴制过盈配合,装配时需通过铜锤敲击内圈端面完成压装,严禁直接敲击外圈或滚动体,避免滚道产生压痕影响运转精度;轴承的轴向定位依靠轴肩与孔台肩实现,台肩的高度需低于轴承内圈、外圈的倒角高度,保证拆卸时拉马的卡爪能完全勾住轴承端面,不会出现干涉问题。在实际选型替换时,需注意这类轴承的接触角参数要与原机匹配,接触角过大会导致径向承载能力下降,

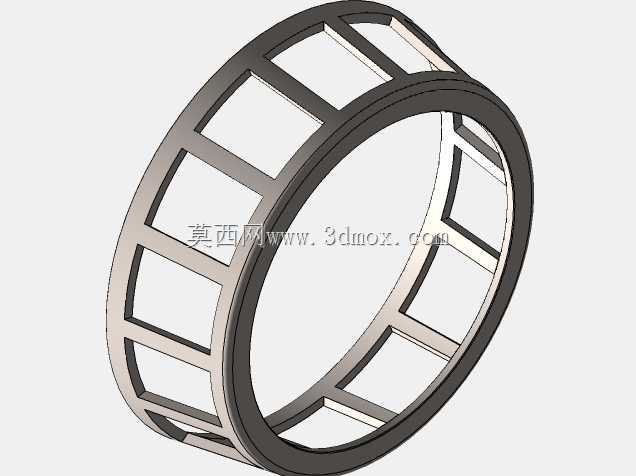

接触角过小则无法承受足够的轴向进给力,模型完整还原了保持架的兜孔结构、滚动体的排布间隙以及内外圈的挡边形态,可直接用于车床主轴装配的干涉检查、维修拆装模拟,也能作为机械设计课程中滚动轴承选型教学的具象参考,帮助设计人员理解圆锥滚子轴承的载荷传递路径,在进行轴系结构设计时合理确定轴承的安装位置、配合公差以及预紧调整结构。
- 全部评论(0)
- 模板大小: 2.47 MB
- 售价:5金币
- 下载次数: 51
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
