小型四旋翼航拍巡检飞行器结构设计

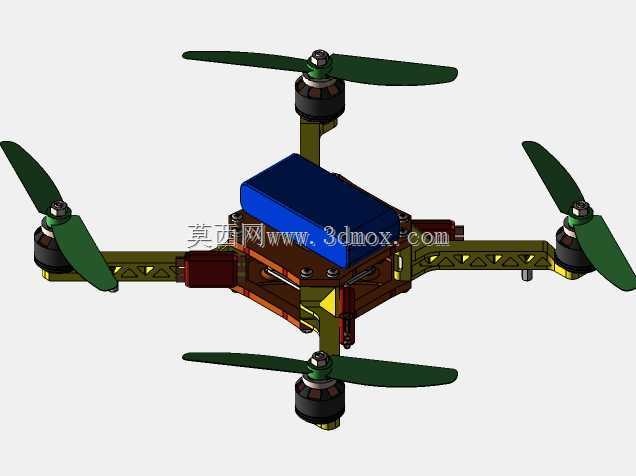

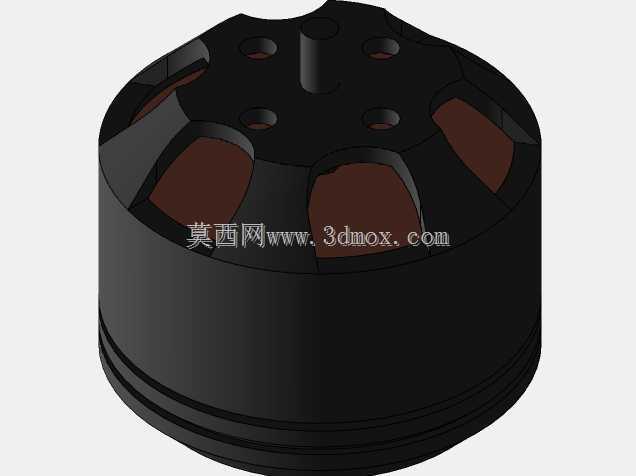

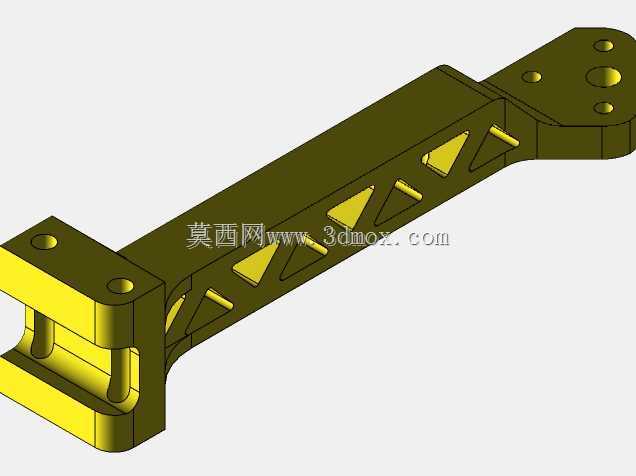

　　这款小型四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖园区巡检、小型场地航拍测绘、农林作物长势巡查等轻量化作业场景，相比大型工业级无人机，它的部署门槛更低，单人即可完成起降操作，不需要专用的起降场地，在狭窄的楼宇间隙、林间小块空地都能稳定作业。从结构布局来看，整机采用X型机架排布，四个机臂采用等长对称设计，机臂主体做了镂空减重处理，在保证结构抗弯强度的前提下尽可能降低整机自重，机臂末端预留了标准的动力单元安装位，适配常规的无刷电机与螺旋桨组合，安装时只需要对准定位孔锁紧固定螺丝即可，不需要额外做位置校准，四个动力单元的安装平面保持同一水平高度，能减少初始姿态校准的补偿量，降低飞控系统的运算负荷。

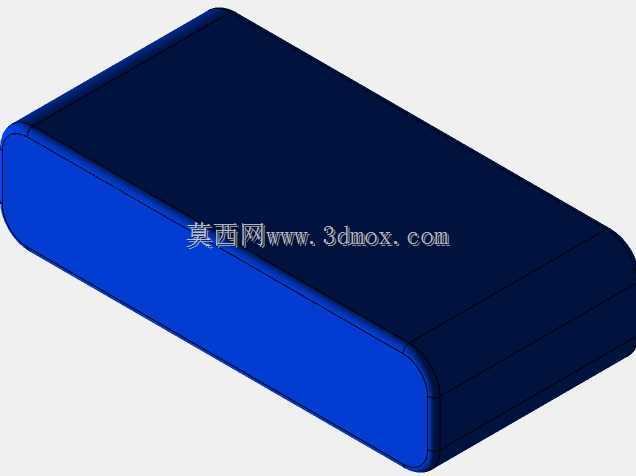

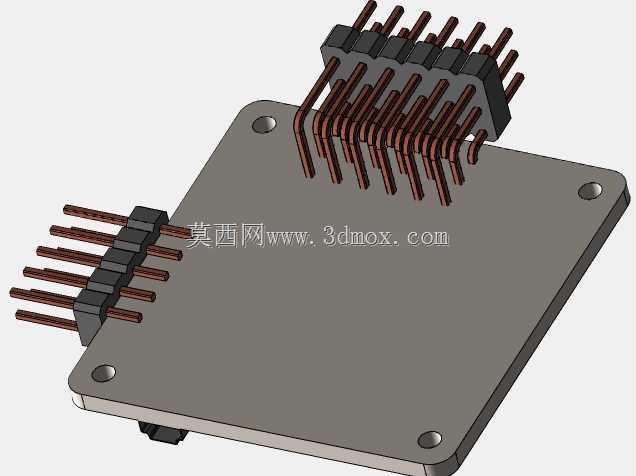

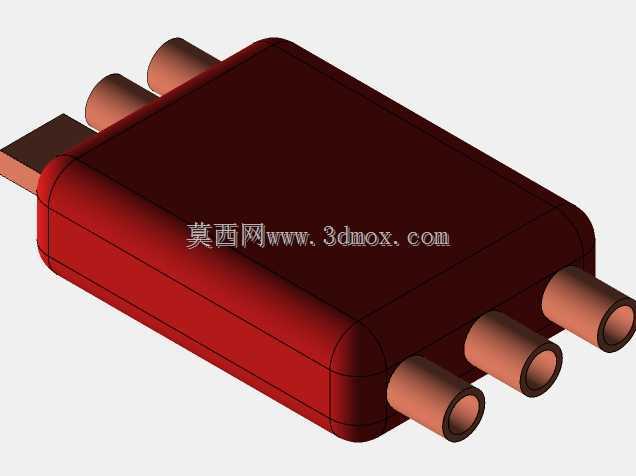

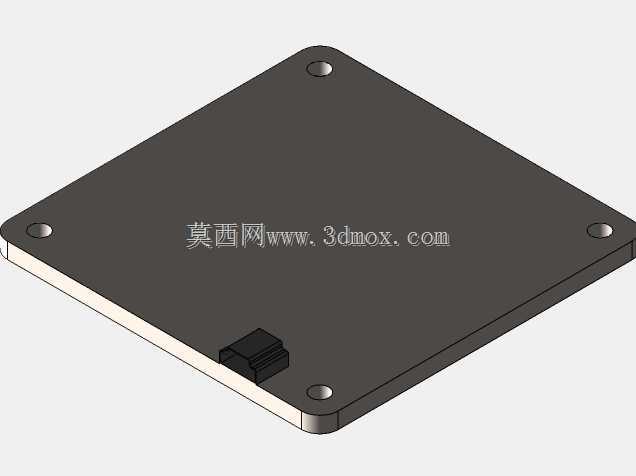

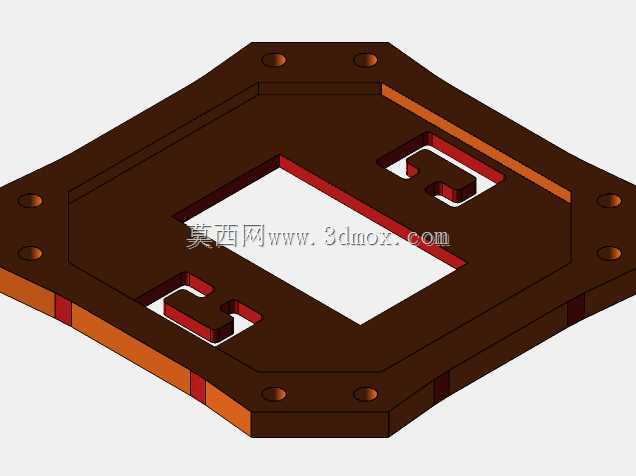

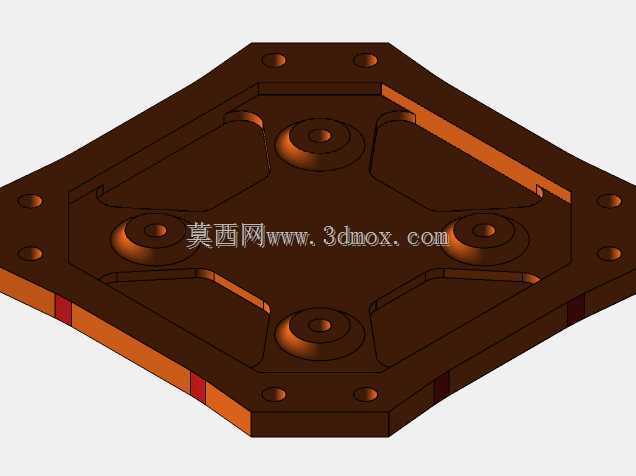

　　机身中部的核心舱采用分层堆叠设计，最下层预留了飞控板、电调的安装空间，安装位做了通用化的孔位设计，可适配市面上主流的开源及商用飞控硬件，中间层为电池固定舱，采用绑带加定位挡边的固定方式，可适配不同容量的锂聚合物电池，电池安装位置处于整机重心的正下方，能有效提升飞行过程中的姿态稳定性，避免电池移位带来的重心偏移问题。上层预留了任务载荷的安装接口，可根据作业需求快速更换航拍相机、小型气体检测模块、喊话器等不同作业配件，接口采用标准的快拆结构，更换配件时不需要拆解机身主体结构。机臂与中心舱的连接位置做了加强筋处理，能抵消飞行过程中电机高速转动带来的振动传导，减少机身共振对核心传感器、任务载荷的干扰，螺旋桨采用两叶快拆设计，

　　日常收纳时可以快速拆下桨叶，缩小整机收纳体积，桨叶的安装座带有防松卡扣结构，飞行过程中不会出现桨叶松脱的风险。整机的安装边界充分考虑了日常维护的便利性，所有走线都预留了专用的走线槽，从电调到电机、从电池到分电板的线路都可以沿着机臂内部的空腔排布，不会出现线路外露被桨叶打到的问题，核心舱的侧板采用快拆螺丝固定，日常检修飞控、更换电池时只需要拆开对应位置的侧板即可，不需要完全拆解整机结构。在结构强度校核上，机臂的抗弯阈值可覆盖常规飞行中的急停、转向动作带来的载荷，正常作业高度下的轻微坠机不会出现机臂断裂的问题，中心舱的边角做了圆弧过渡处理，坠机时可以分散冲击力，减少核心部件的损坏概率。
