Walksnail VRX无人机视频接收模块结构设计

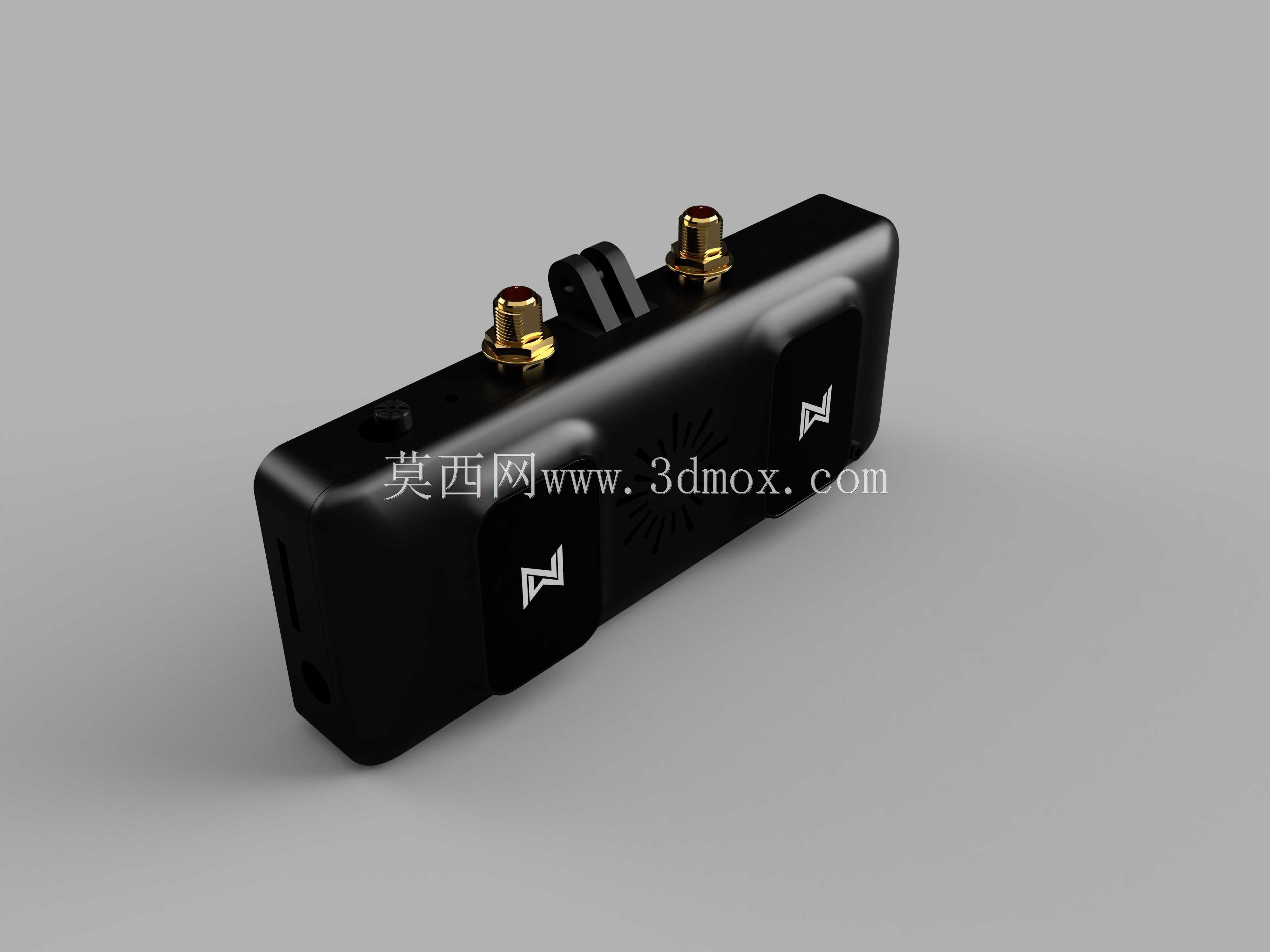

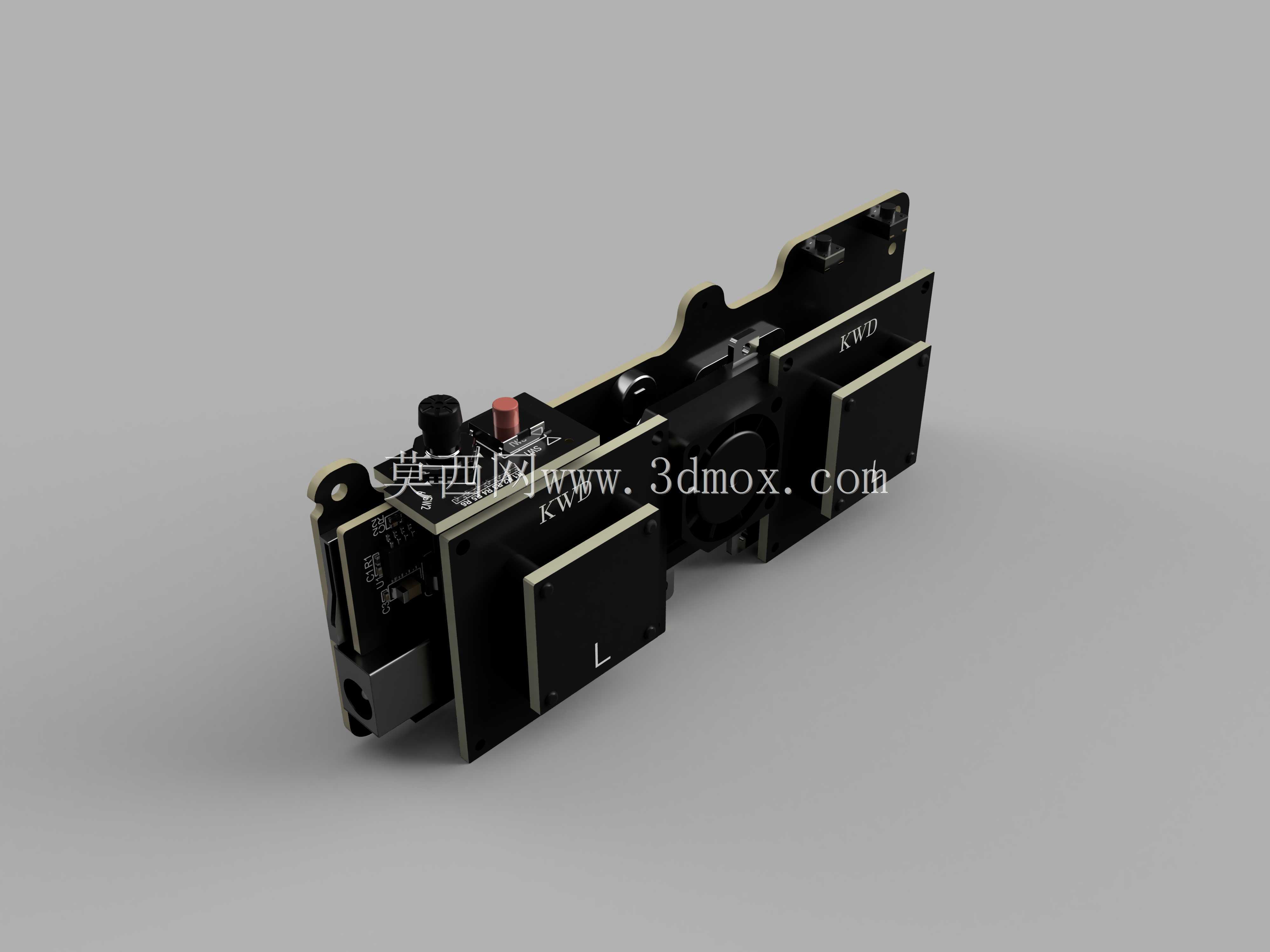

　　该模块作为无人机图传链路的核心接收端部件，主要适配穿越机、航拍无人机等低空飞行器的无线视频信号接收场景，承担空中端回传高清数字视频信号的解调、输出功能，可直接对接飞行眼镜、显示终端等外设，为飞手提供实时第一视角飞行画面，是FPV飞行、无人机航拍作业中保障图传稳定性的关键硬件。从结构设计层面来看，整体采用长条形分层堆叠布局，将射频接收单元、信号处理电路、散热结构、接口组件沿长度方向依次排布，充分利用狭长安装空间，适配无人机载端或地面接收端的紧凑安装需求，模块主体以黑色PCB作为承载基底，表面通过金属屏蔽罩分区覆盖不同功能电路区域，既能够隔绝不同电路单元之间的电磁串扰，保障信号接收灵敏度，也可提升结构整体刚性，

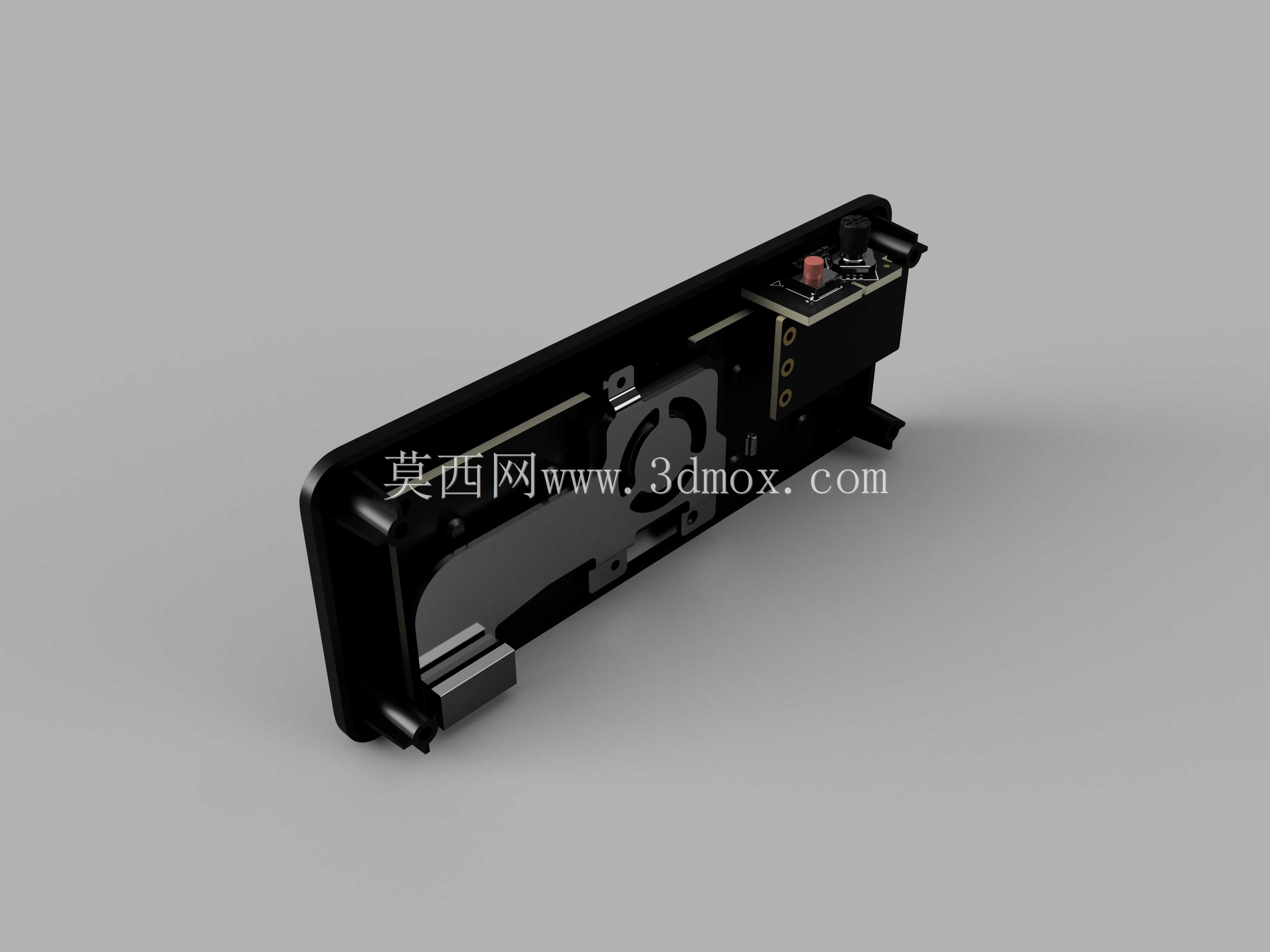

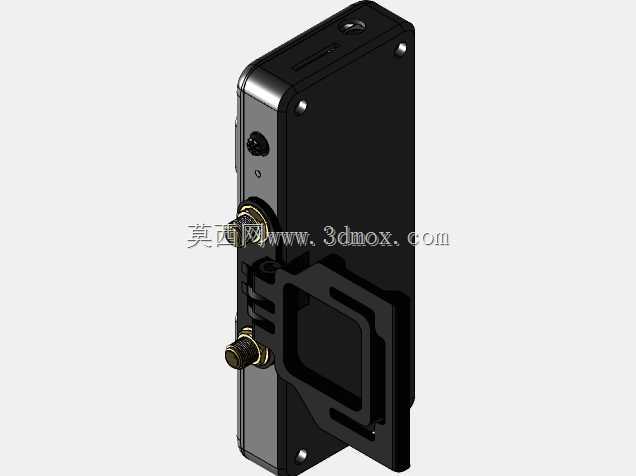

　　降低飞行过程中振动带来的元器件松脱风险。模块上预留的安装孔位完全匹配主流FPV载机、地面接收站的标准安装孔距，安装边界严格控制在狭长条形范围内，不会与周边的飞控、电调、电池等其他机载部件产生空间干涉，外露的接口包含天线连接座、视频输出接口、供电接口，接口位置均做了防呆结构设计，避免组装过程中出现插反、错插的问题。设计过程中针对发热集中的信号处理芯片区域，专门预留了散热风道与导热接触位，可通过加装小型散热风扇或者导热垫将工作热量快速导出，保障长时间飞行作业下模块不会因为过热出现信号丢帧、断连的问题。模块上的标识分区清晰，不同功能区域通过丝印做了明确标注，方便组装调试阶段的接线与故障排查，整体结构在保证信号接收性能的前提下，

　　尽可能压缩了非必要的结构冗余，重量控制适配无人机对机载部件的轻量化要求，不会给飞行器带来额外的负载负担。在实际应用中，该模块既可以安装在无人机机身端作为机载接收备份，也可以部署在地面端作为固定接收站点的核心接收单元，适配不同场景下的图传接收需求，结构设计充分考虑了户外作业的抗振、抗干扰要求，所有外接接口均做了限位加固，能够应对飞行过程中的持续振动与小幅冲击，保障连接可靠性。
