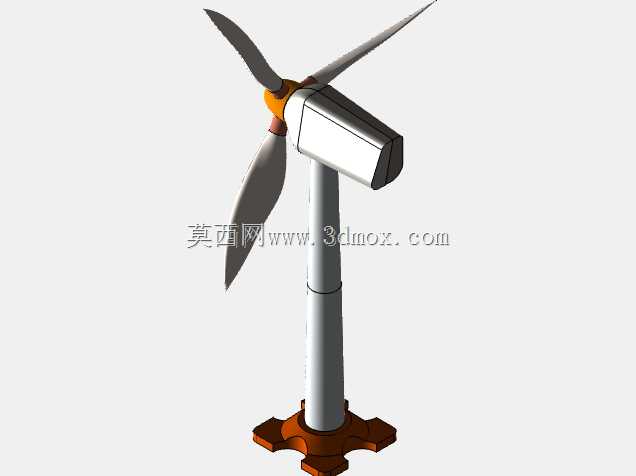

带内部传动结构的水平轴风力发电装置

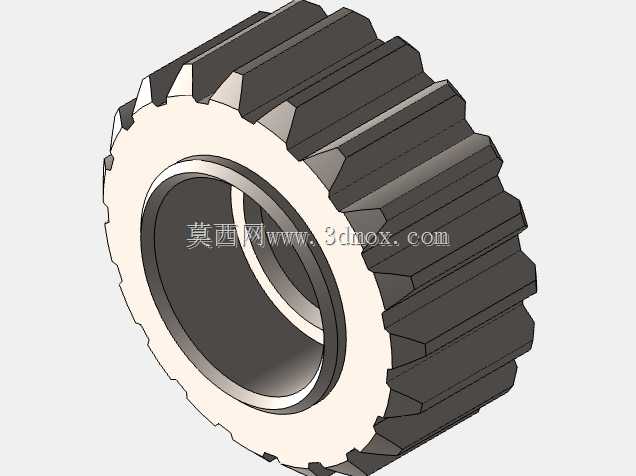

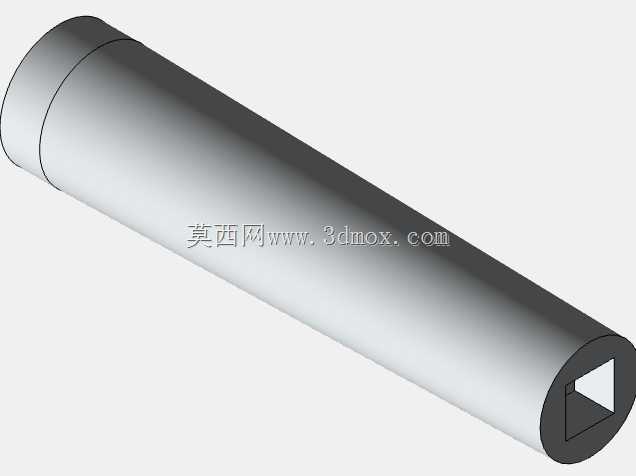

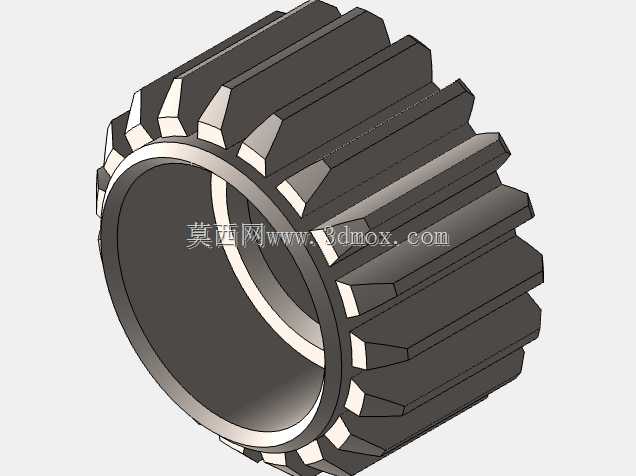

　　在分布式离网供电场景中，这类小型水平轴风力发电装置常被部署在牧区散户供电、海岛监测站点供电、山区通信基站补能、野外科考临时营地供电等场景，作为独立光伏供电系统的风能补充单元，弥补阴雨天气、夜间时段光伏出力不足的缺陷，提升独立微网的供电可靠性。从结构设计逻辑来看，该模型完整还原了机组的核心传动链路，叶片捕获风能后产生的旋转扭矩，通过轮毂侧的连接轴直接传递至机舱内部的齿轮增速结构，可见的直齿圆柱齿轮组将叶片端的低转速大扭矩输入，转换为发电机端适配的高转速低扭矩输出，整套传动链的支撑轴承、轴系定位台阶都做了符合机械设计规范的结构还原，没有做简化省略，能够直观展示风能到机械能的转换传递路径。

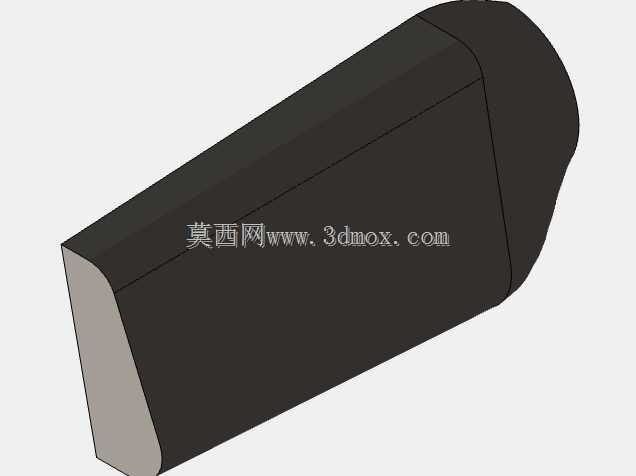

　　塔架部分采用分段式圆柱结构设计，底部设置带安装孔的方形法兰底座，安装时可通过膨胀螺栓直接固定在混凝土基础或者预制钢结构平台上，底座的安装孔位间距、法兰厚度都匹配小型风电设备的常规安装边界，不需要额外做转接件适配，塔架分段位置设置了连接法兰，既方便运输过程中拆分降低包装尺寸，也能根据实际安装场景的风切变情况调整塔架总高度，适配不同的安装高度需求。叶片采用翼型截面设计，三片叶片沿轮毂周向120度均匀分布，启动风速阈值较低，在每秒3米左右的风速下即可启动旋转，相比垂直轴机组，水平轴的风能捕获效率更高，适合年平均风速处于每秒3到8米区间的区域使用。

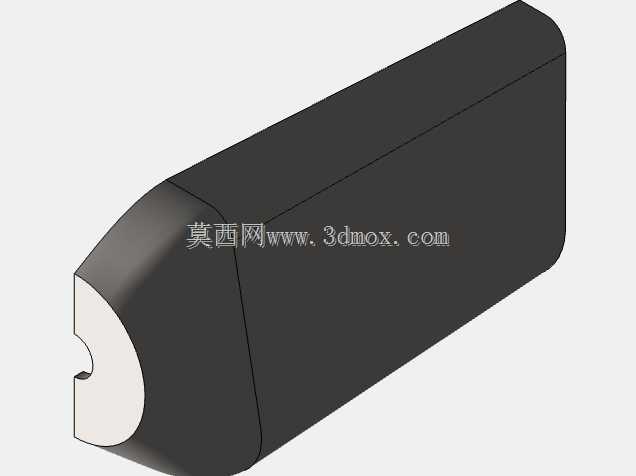

　　机舱外壳做了局部剖视处理，没有完全封闭内部结构，能够直接观察到内部齿轮、发电机、传动轴的装配位置关系，在做结构教学、传动原理演示时，不需要额外拆解模型就能清晰展示动力传递路径，也方便结构设计人员核对传动件的排布空间，检查轴系同轴度、齿轮啮合间隙是否符合设计要求。从安装边界来看，机组整体的迎风面投影尺寸控制合理，不会在塔架底部产生过大的倾覆力矩，底部法兰的安装孔位按照均布设计，能够均匀传递风载荷产生的各方向作用力，避免局部应力集中导致的连接失效。在实际应用中，这类小型机组不需要配套复杂的偏航系统，可通过尾舵结构自动对准来风方向，结构简单可靠，后期维护成本低，适合无专业运维人员值守的偏远站点使用。

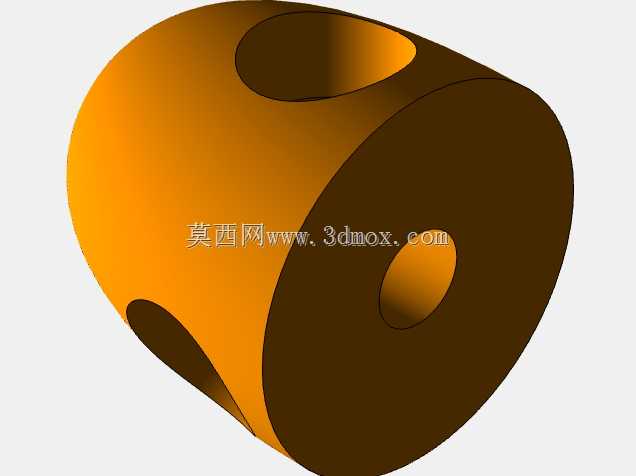

　　模型还原的齿轮传动结构采用定轴轮系设计，传动比稳定，结构可靠性高，相比行星轮系结构成本更低，维修更换配件更方便，适配小型分布式风电的成本控制需求。叶片与轮毂的连接位置设置了定位结构，安装时能够快速对准安装孔位，保证三片叶片的安装角一致，避免因叶片安装角度偏差导致的动不平衡问题，减少运行过程中的振动，延长轴承和传动件的使用寿命。机舱与塔架的连接位置设置了回转支撑结构，能够绕塔架轴线自由旋转，保证叶片始终正对来风方向，最大化风能捕获效率，该位置的密封结构也做了还原，能够阻挡雨水、沙尘进入机舱内部，保护内部传动件和发电元件不受户外环境侵蚀。
