工业通风用锥形风阀结构三维设计

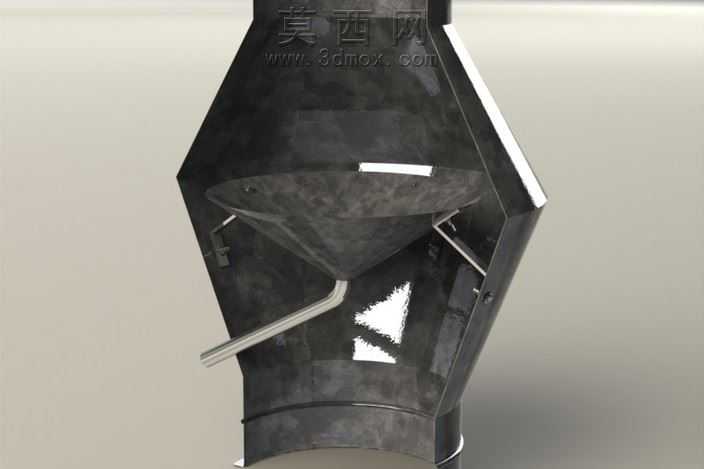

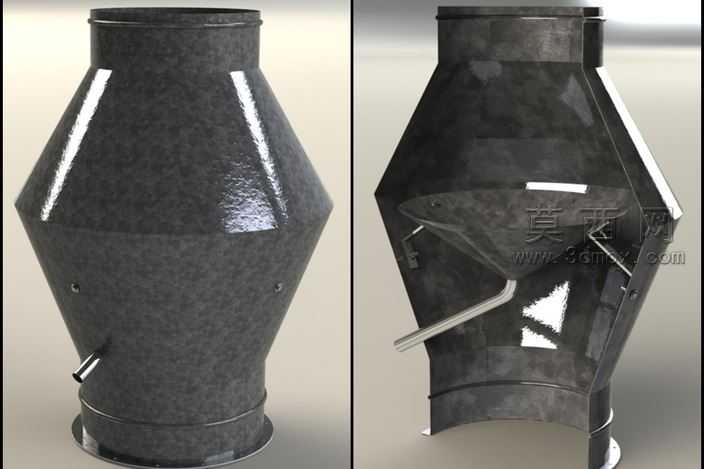

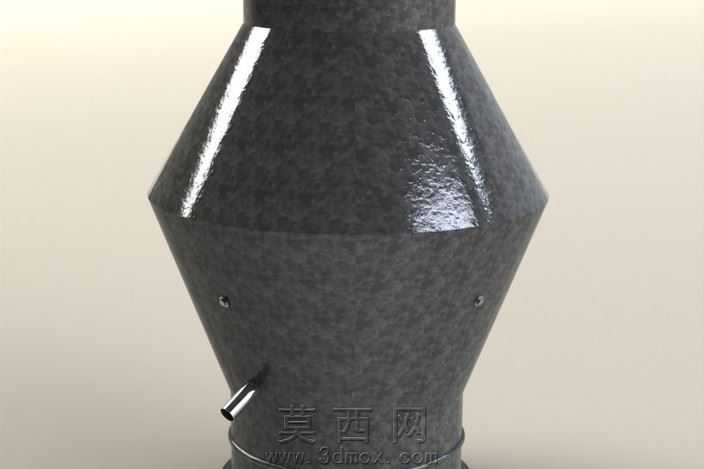

本作品为工业通风系统专用的锥形风阀构件三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循通风管道构件的实际生产尺寸规范，对构件的每一处结构细节都做了精准还原。模型整体为上下等径接口、中间鼓胀的双锥形腔体结构，上下两端预留标准法兰连接位，可直接与同规格圆形通风管道对接安装，无需额外做接口适配调整。建模阶段首先绘制上下端口的圆形轮廓草图，通过放样凸台命令生成中间的双锥面主体腔体，之后对腔体侧壁的操作手柄安装孔、内部挡风板转轴定位孔做拉伸切除处理，保证孔位的同轴度与位置精度符合实际装配要求。内部的斜置挡风板与外置操作手柄做了同轴配合约束，可模拟实际使用时的风量调节转动动作，手柄处的限位结构也做了完整建模，还原风阀开度调节的实际使用逻辑。材质渲染阶段为模型赋予了哑光黑金属材质，模拟实际生产中碳素钢构件经防锈喷涂后的表面质感，添加了细微的颗粒纹理与环境反射效果，让渲染效果更贴近真实工业产品的视觉表现，同时对法兰边缘、手柄弯折处做了圆角处理，还原钣金加工后的工艺细节。设计思路上围绕通风系统中风量调节、杂物截留的实际使用需求，将腔体设计为中间扩径的锥形结构，既可以降低风阻、减少气流通过时的噪音，也能借助斜置挡风板截留风道中掉落的杂物，避免杂物垂直掉落堵塞下方管道，外置的侧装手柄方便运维人员在管道外侧直接调节风阀开度，无需拆解管道即可完成风量调整操作，整体结构紧凑，安装适配性强，可直接用于通风系统的布局设计演示、构件加工出图参考以及运维培训的演示素材使用。
