EBYTE贴片式LoRa无线通讯模块结构设计

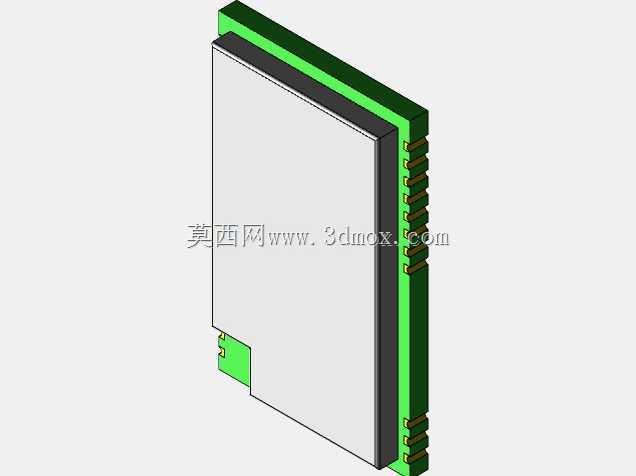

　　在工业无线传感网络搭建、智能抄表系统部署、厂区设备状态无线采集这类场景里，贴片式LoRa射频模块的选型与结构适配，直接影响终端设备的通讯稳定性与生产装配效率。这款433MHz频段100mW功率的SMD封装无线模块，在结构设计阶段就充分兼顾了SMT自动化产线的贴装要求，板边定位标记清晰，焊盘排布严格遵循表面贴装工艺的公差规范，能够适配常规高速贴片机的吸嘴拾取尺寸，不需要额外定制治具就能完成批量上料贴装，回流焊过程中不会因为封装重心偏移出现立碑、偏移等焊接缺陷。从安装边界来看，模块采用板载贴片式设计，整体为薄型长方体结构，侧边排布的半孔焊盘同时承担电气连接与机械固定作用，不需要额外预留插件安装的过孔空间，在手持终端、

　　小型传感节点这类内部空间局促的设备里，能够有效压缩PCB板的占用面积，模块顶部与屏蔽盖之间预留了足够的安全间隙，不会和设备外壳内壁的筋位产生干涉，侧边的绿色阻焊层边缘做了圆弧过渡处理，避免生产转运过程中板边毛刺刮伤相邻的排线或者元器件。功能层面，模块集成了射频收发链路与匹配电路，金属屏蔽罩完整覆盖核心射频区域，能够有效阻隔周边数字电路的电磁干扰，在工业现场存在变频器、伺服电机这类强电磁干扰源的环境下，依然能维持稳定的无线传输链路，100mW的发射功率搭配高灵敏度接收链路，能够覆盖厂区内开阔区域上千米的传输距离，不需要额外增设中继节点就能完成大范围的信号覆盖。设计过程中针对模块的散热路径也做了考量，

　　屏蔽罩与内部功率放大芯片之间填充了导热胶垫，长时间满功率发射时的热量能够通过屏蔽罩快速传导到PCB板的铜箔层散出，不会因为局部积温导致发射功率漂移或者通讯中断。焊盘的尺寸设计兼顾了焊接可靠性与后期维修拆卸的便利性，每个焊盘的宽度与长度都经过反复验证，既能够保证波峰焊或者回流焊后的焊点强度，满足工业设备振动工况下的连接可靠性要求，也不会因为焊盘过大导致返修时拆卸困难，侧边的定位缺口能够帮助产线操作人员快速识别模块的贴装方向，避免反向贴装导致的模块烧毁问题。在实际设备集成时，只需要在PCB对应位置预留匹配的封装焊盘，按照射频布线规范做好周边的阻抗匹配走线，就能快速完成模块的集成，不需要额外设计复杂的固定结构，能够大幅缩短智能无线终端的开发周期。
