松下CT系列车载继电器三维结构设计

　　做车载电控系统选型和结构设计的工程师，对这类插装式汽车继电器肯定不会陌生，这次拆解建模的松下CT系列继电器，是乘用车12V电气架构里用量极大的一类开关元件，日常做车身控制器、配电盒设计的时候，经常要把这类元件的三维数模放进装配体里校核安装间隙、引脚对位，避免后期打样出现干涉问题。

　　先从实际应用场景说，这类继电器主要负责车载中大电流回路的通断控制，比如燃油泵供电、冷却风扇驱动、车窗升降动力回路、大灯远近光切换这类负载，额定工作电压匹配乘用车12V车载电网，ACT规格的触点额定载流20A，ACTP规格可以做到30A，足够覆盖绝大多数车身附属电器的载流需求，相比小功率信号继电器，它的触点间隙、灭弧结构都做了针对性强化，能承受车载环境下的启动浪涌电流、短时过载冲击，不会因为车辆启动时的电压波动、负载堵转电流出现触点熔焊的问题。

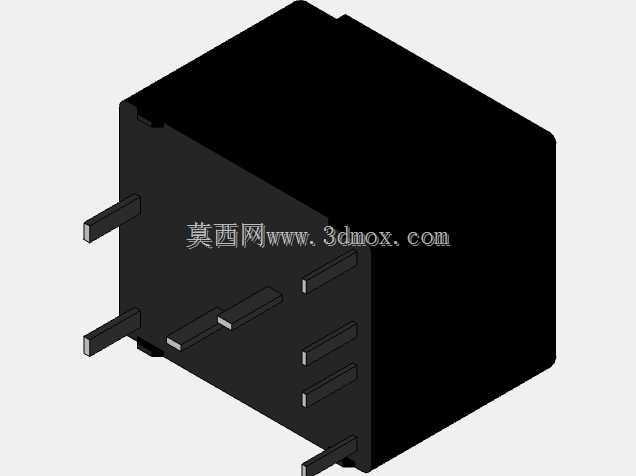

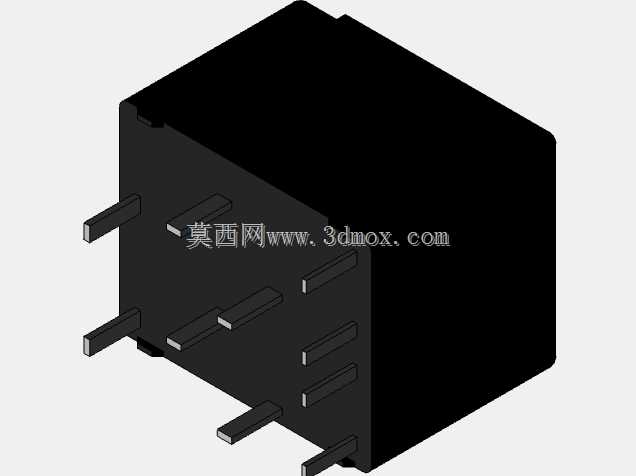

　　从设计思路上看，这个系列的继电器采用了完全密封的黑色塑壳结构，外壳用的是耐温阻燃的工程塑料，能适应发动机舱、仪表台内部的宽温工作环境，不管是冬季零下三四十度的低温冷启动，还是夏季暴晒后舱内近百度的高温，外壳都不会出现形变、开裂的问题，密封结构也能阻挡车载环境里的灰尘、水汽、油污进入内部，避免触点氧化、线圈短路这类失效问题。引脚采用了直插式的设计，一共六只引脚，其中两只为线圈控制引脚，剩余四只对应两组常开常闭触点，引脚的排布间距严格符合车载PCB的通用设计规范，做PCB Layout的时候可以直接套用标准封装，不用额外调整孔位间距，引脚的伸出长度做了冗余设计，既能满足波峰焊的吃锡深度要求，也能在插装的时候预留一定的容错空间，就算PCB板存在轻微的形变，也能顺利插装到位，不会出现引脚顶弯、虚焊的问题。

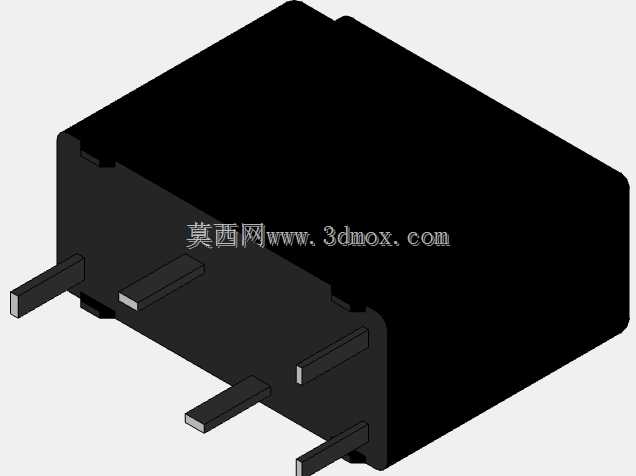

　　外形尺寸方面，这个系列的继电器属于紧凑型车载继电器的范畴，整体是规整的长方体结构，外壳没有多余的凸起结构，最大外轮廓尺寸控制得非常紧凑，在车载配电盒这种空间寸土寸金的应用场景里，可以紧密排布多只同型号继电器，最大化利用配电盒内部的安装空间，外壳侧面做了微小的导向卡扣结构，安装的时候可以和配电盒内部的定位槽快速卡合，不需要额外的螺丝固定，装配效率很高，同时也能避免车辆行驶过程中的振动导致继电器松脱、移位。安装边界上需要注意，建模的时候特意校核了引脚的伸出长度、塑壳底部到PCB板面的间隙，正常插装后塑壳底部和PCB板面会预留0.5mm左右的间隙，既能避免焊接时的助焊剂残留堆积在塑壳底部，也能给PCB板面的走线、丝印预留空间，不会出现压伤走线、磨掉丝印标识的问题；相邻继电器排布的时候，侧面最小间隙留1mm就足够满足装配公差，不会出现装不进去的情况，顶部预留3mm的间隙就可以满足后期维修插拔的操作空间，不用留过大的冗余浪费空间。

　　从功能特性上看，这个系列的继电器线圈功耗控制得很低，12V额定电压下的线圈电流不到100mA，直接用车身MCU的IO口经过达林顿管驱动就可以正常工作，不需要额外设计大电流驱动电路，能简化控制器的电路设计；触点采用了银合金材质，接触电阻很低，长时间大电流工作的时候温升控制在合理范围内，不会因为触点发热导致周边元件温度超标，机械寿命可以达到百万次级，足够覆盖车辆全生命周期的使用需求，不需要后期更换维护。做三维建模的时候，特意还原了外壳的细微倒角、引脚的端部斜切结构，这些细节虽然不影响整体装配，但是在做虚拟装配校核、生成工程图的时候，能更真实地反映实际零件的状态，避免因为模型过度简化导致的干涉误判，比如引脚端部的斜切是为了插装的时候更容易对准PCB孔位，如果建模的时候把引脚做成直角端面，虚拟装配的时候就可能误判引脚和孔位存在干涉，影响设计判断。另外在做结构设计的时候还要注意，这类继电器的重量很轻，只有十几克，就算是在振动工况下，引脚的强度也足够支撑本体，不需要额外增加固定支架，但是如果是布置在发动机舱这种振动强度更大的位置，还是建议在继电器和安装座之间增加减震泡棉，进一步降低振动对触点接触可靠性的影响。
