科幻风格双立柱夹持定位机架结构设计

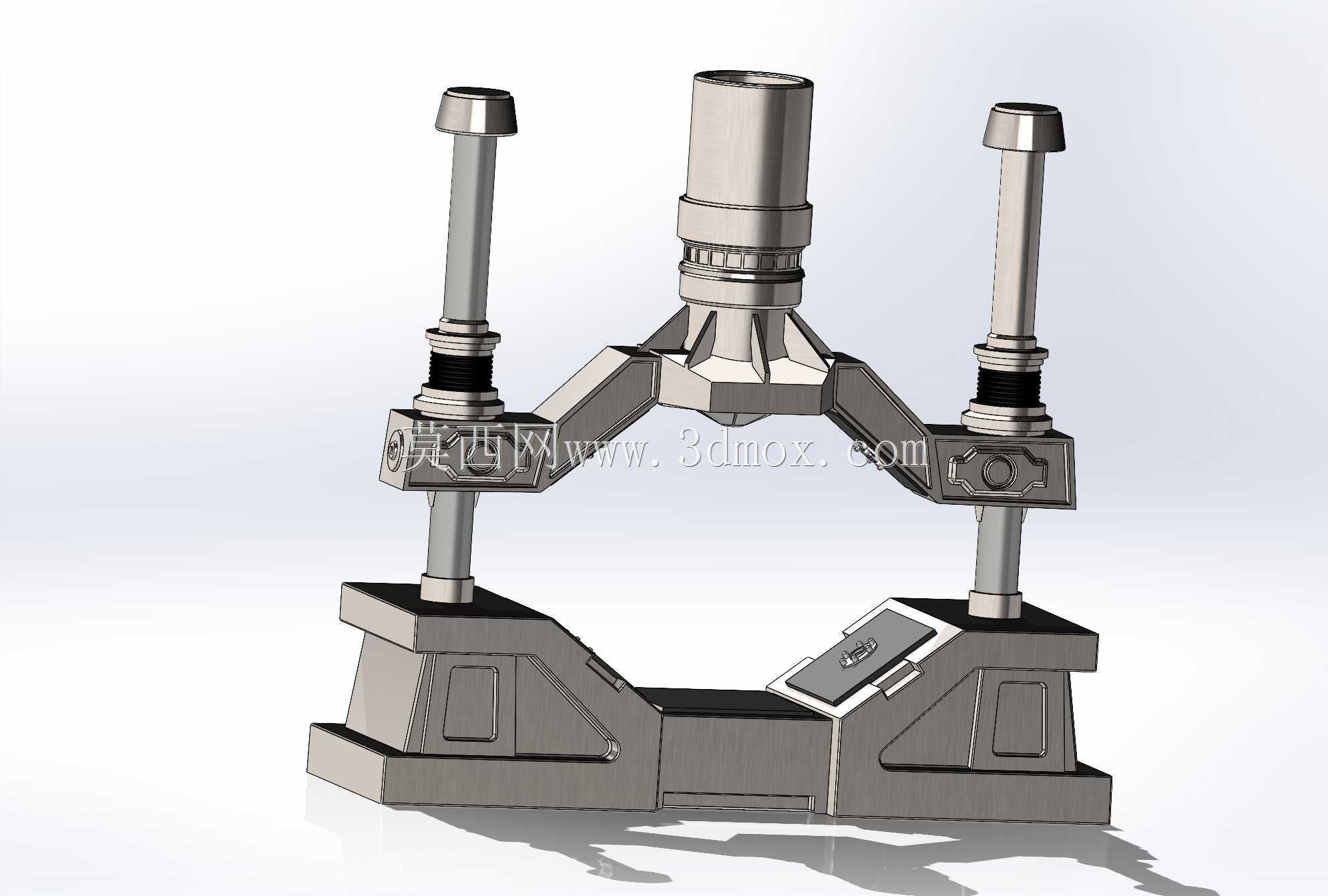

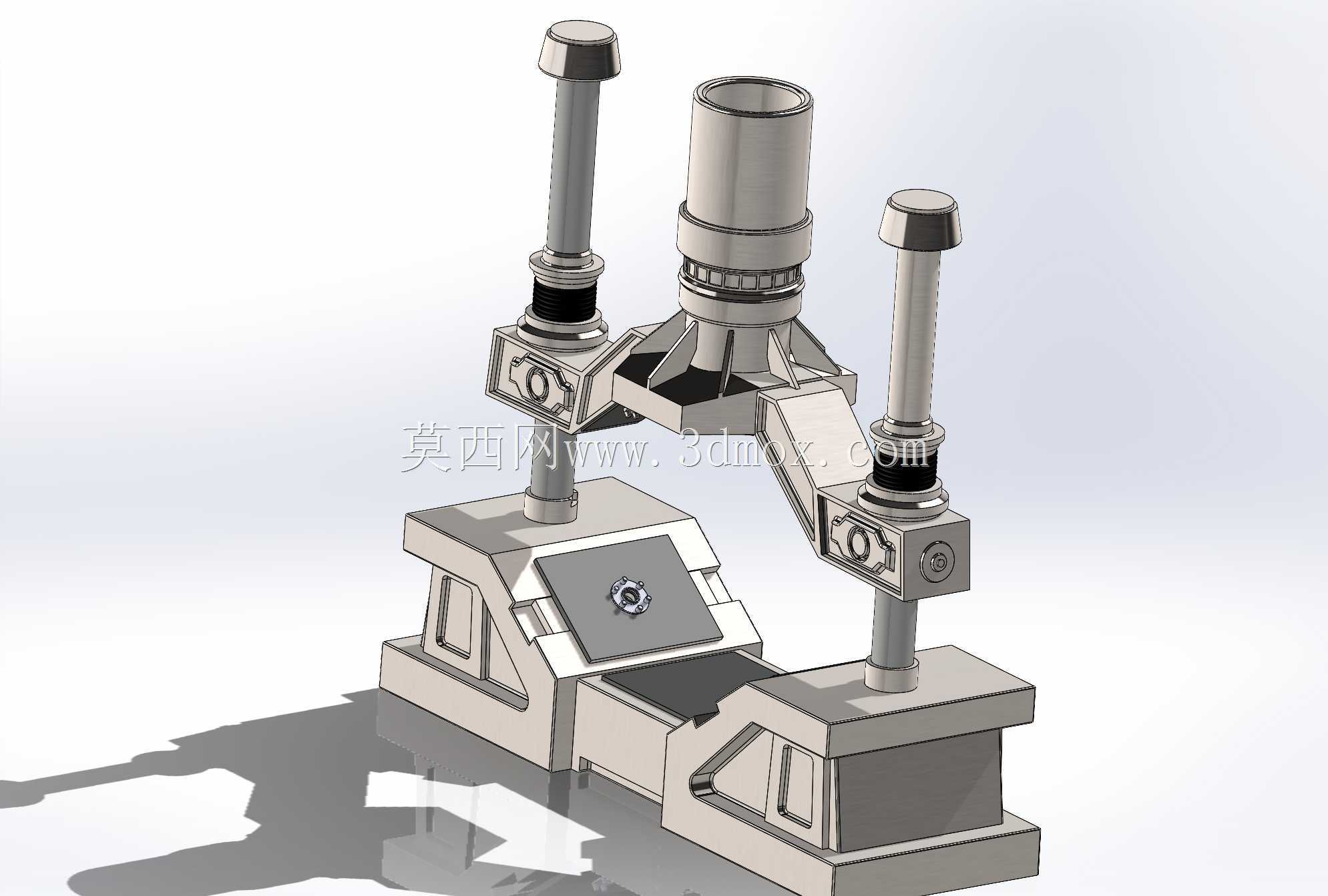

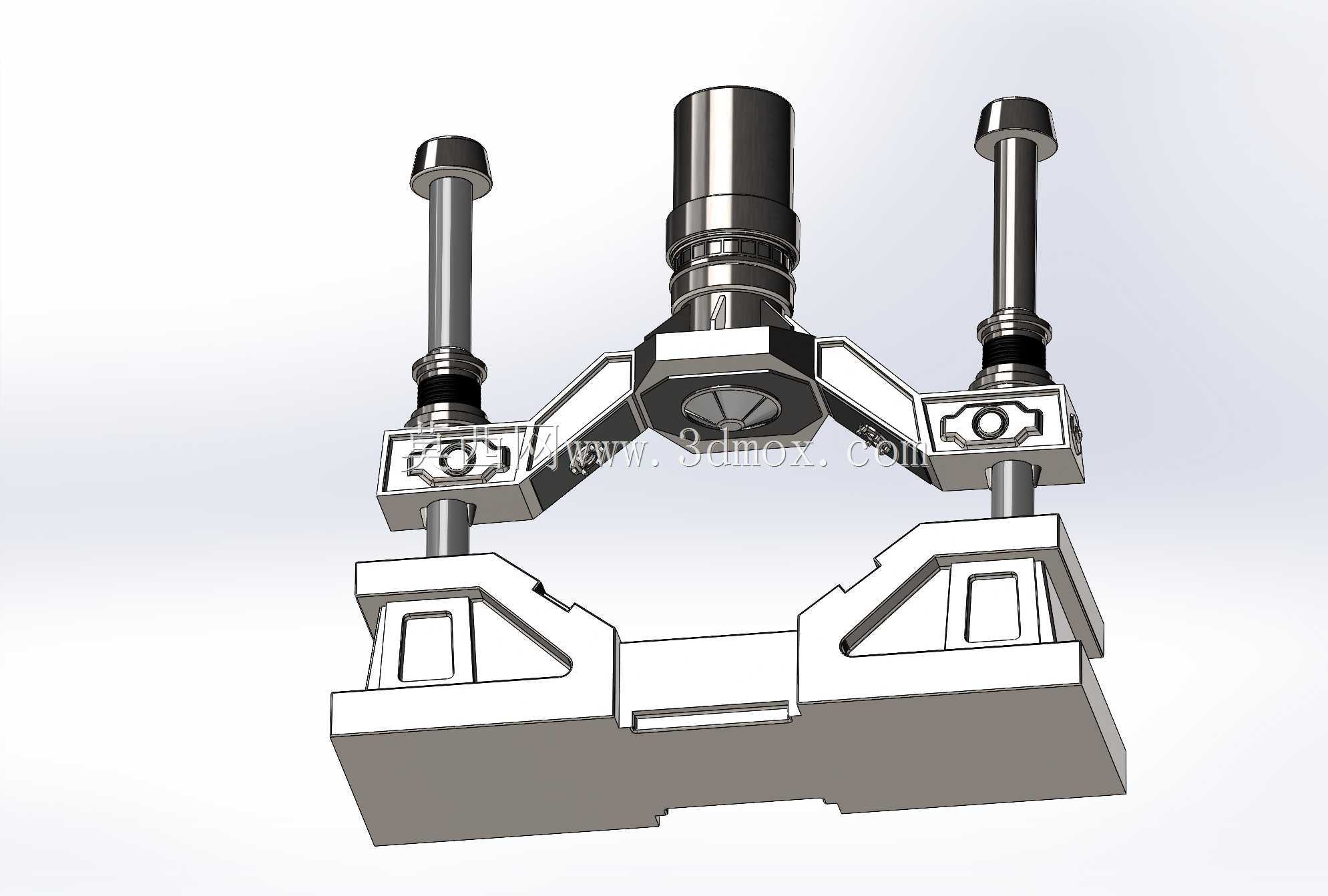

　　该结构整体采用对称式双立柱布局，底部为一体化铸造风格的承力基座，基座两侧设置有带加强筋的安装支脚，支脚表面预留沉头安装孔位，可直接通过螺栓固定在平台或地面基础上，安装边界横向跨度适配常规1.2米宽度工作台的安装间距，纵向深度控制在0.6米范围内，不会占用过多操作空间。中间连接横梁采用人字形斜向支撑结构，相比直连横梁可将立柱承受的侧向载荷分散传递至基座两端，降低横梁中部的应力集中系数，横梁中部设置的圆柱形安装座可适配不同规格的执行元件，安装座端面预留环形密封槽与定位止口，能够保证对接部件的同轴度公差控制在0.05mm以内。两侧立柱采用导杆加缓冲弹簧的组合结构，导柱表面做硬化处理，表面粗糙度达到Ra0.8，

　　可配合直线轴承实现上下滑动动作，弹簧预压量可通过立柱顶部的调节端盖进行调整，能够适配不同高度工件的夹持需求，立柱底部与基座连接处设置定位销孔，装配时可先通过定位销完成初定位再锁紧螺栓，减少装配累计误差。基座中部设置有带翻盖的嵌入式安装盒，可内置传感器、接线端子或小型控制元件，翻盖与基座之间采用卡扣式连接，日常维护时无需拆卸整体结构即可完成内部元件的检修。该结构可应用在科幻主题场馆的互动体验装置中，作为道具承载架使用，也可经过材质强度校核后改造为小型零件的压装工装，或是自动化生产线中的工件定位夹紧工位，设计时充分考虑了部件的模块化拆分，导柱、弹簧、连接横梁均可单独拆卸更换，降低后期维护成本。整体外形做了斜角切边与线条强化处理，打破常规工业设备的方正造型，在保证结构强度的前提下兼顾视觉表现力，所有外露棱边均做R2-R3的圆角处理，避免尖锐边角造成的磕碰损伤，各部件连接位置的接缝控制在0.2mm以内，保证整体外观的一致性。
