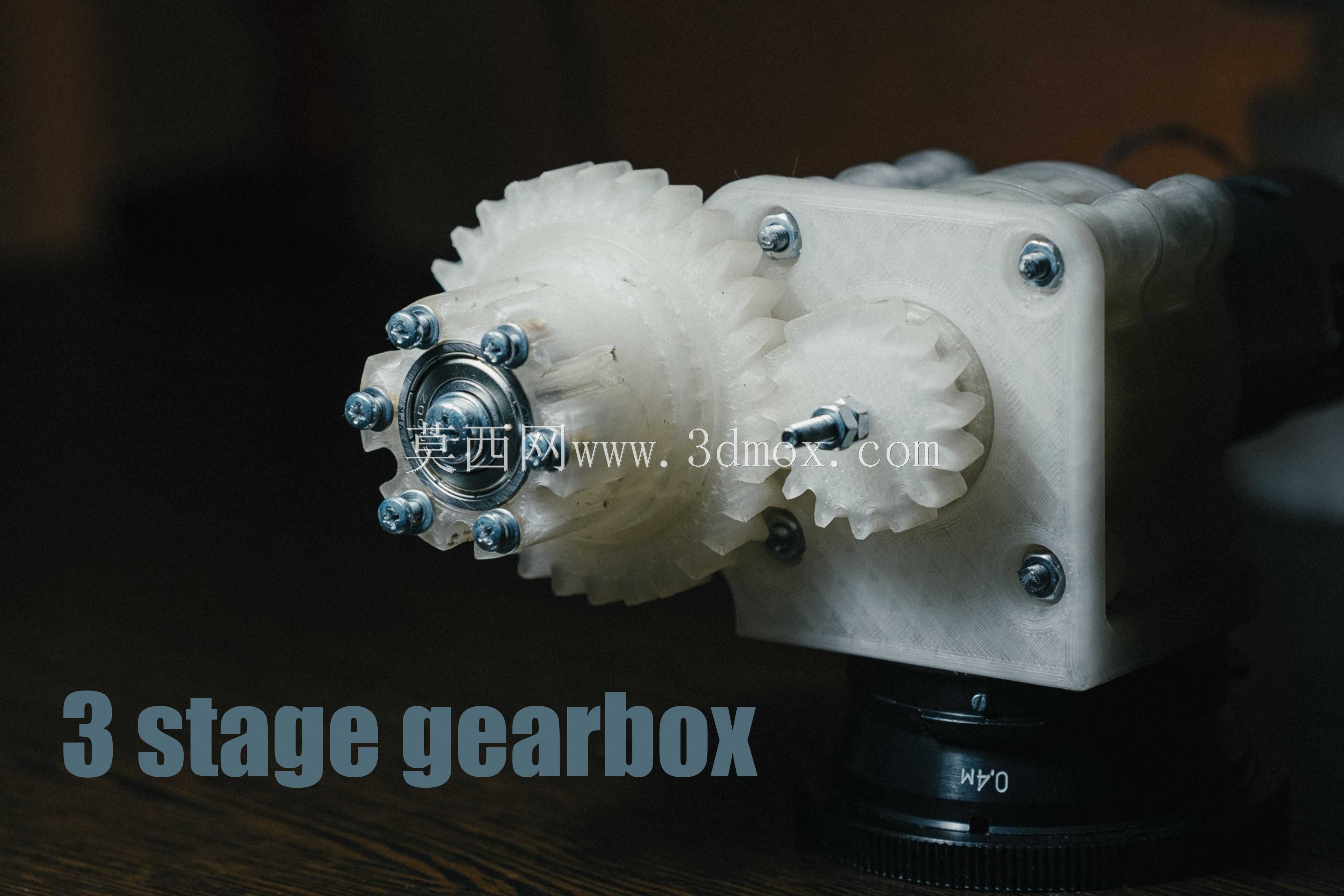

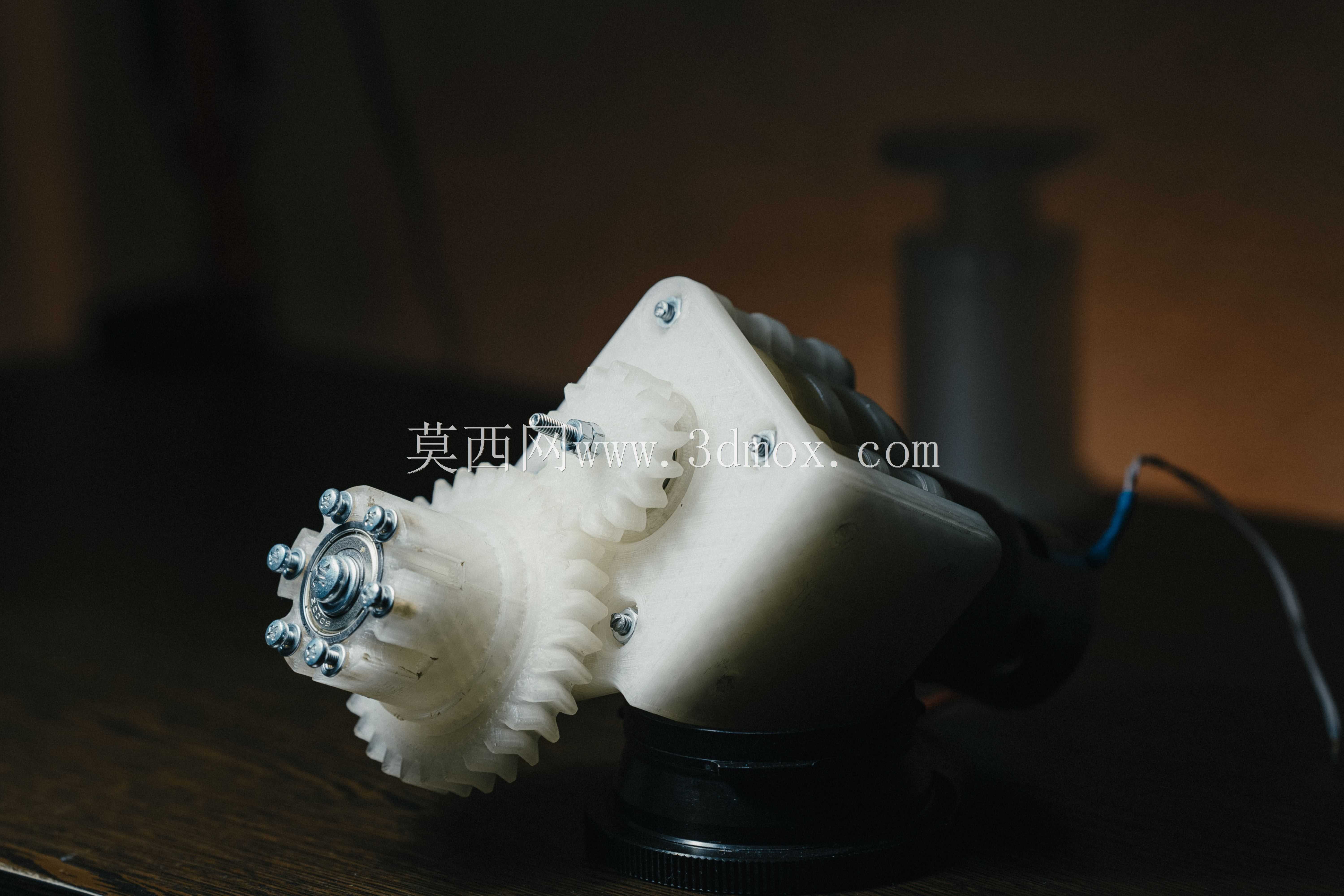

3D打印人字齿三级行星减速齿轮箱

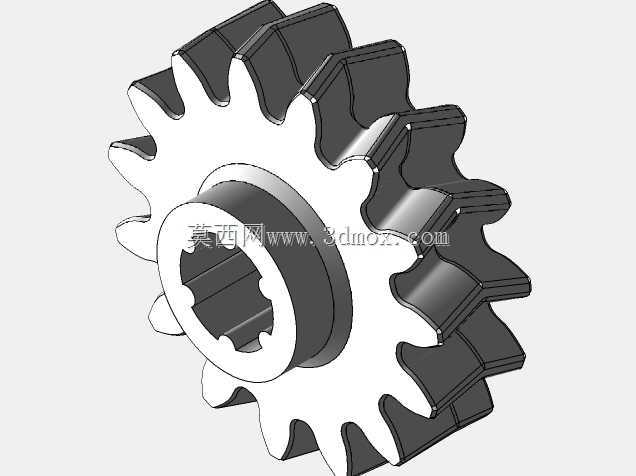

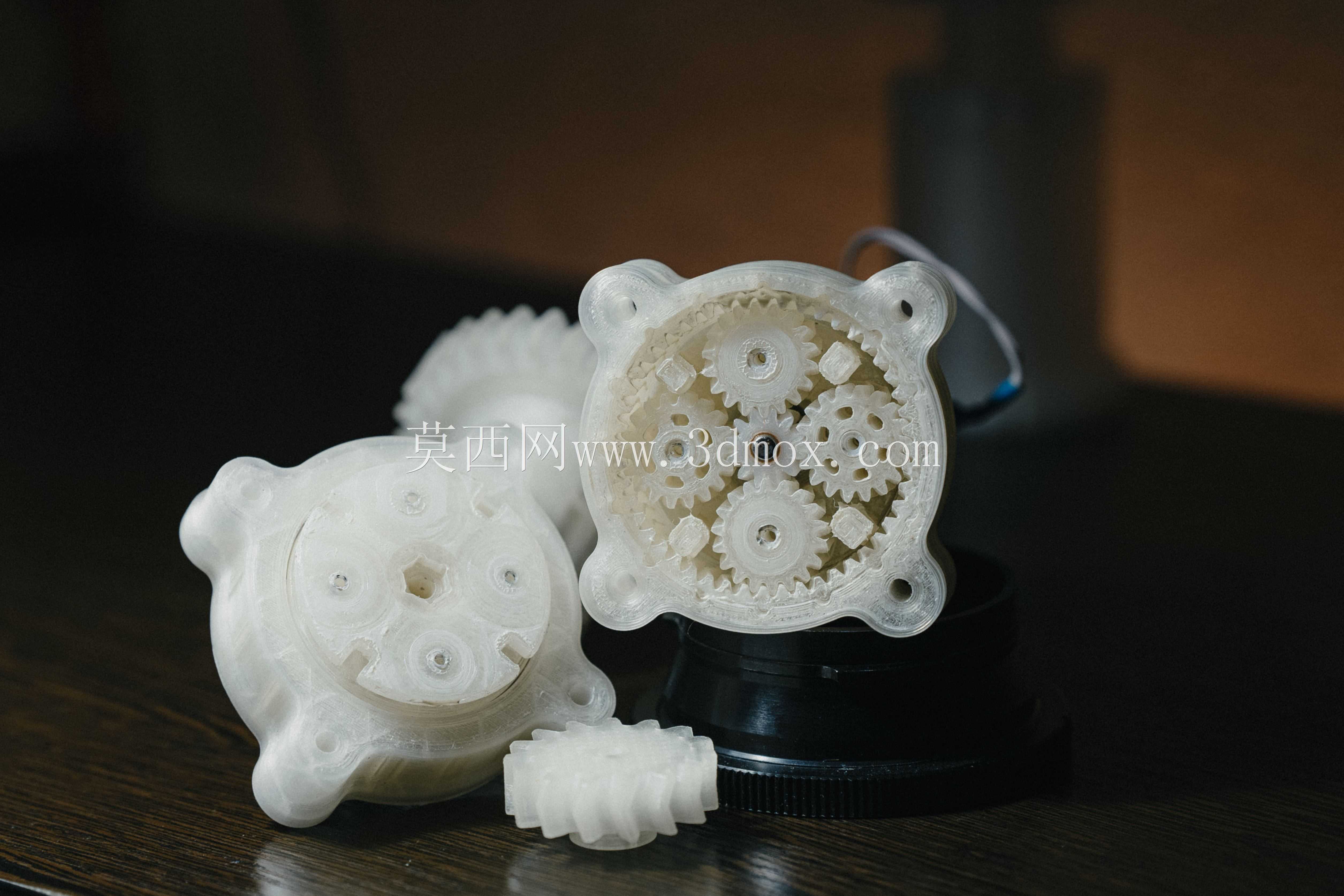

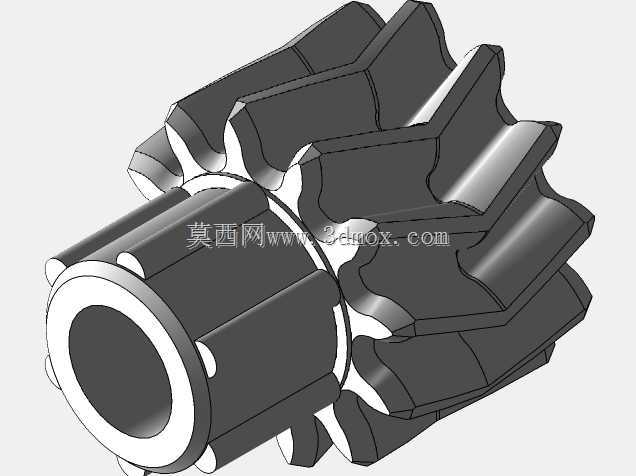

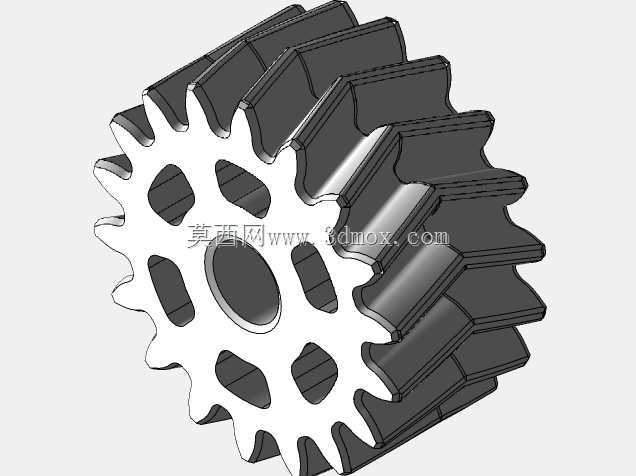

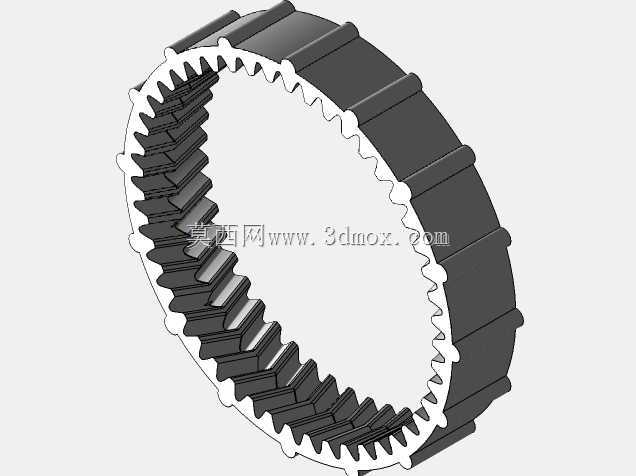

　　这款三级减速传动装置，核心采用人字齿啮合结构，整体传动链路包含两级行星减速级与一级圆柱齿轮减速级，总传动比匹配常规小功率直流驱动电机的输出特性，可将电机端高转速低扭矩的输出，转换为低转速大扭矩的动力输出，适配小型桌面自动化设备、教学演示教具、DIY小型传动机构的动力传递需求。从结构设计逻辑来看，采用人字齿构型并非单纯追求结构特殊性，而是针对3D打印成型的工艺特性做了适配：常规直齿行星结构在高速传动时易出现轴向窜动、啮合噪音大的问题，人字齿的对称齿向可抵消轴向力，降低打印件装配后对轴承轴向定位的精度要求，同时提升啮合重合度，即便打印件存在0.1mm级的成型公差，也能保证传动过程的平顺性，不会出现卡滞、跳齿的问题。安装边界方面，

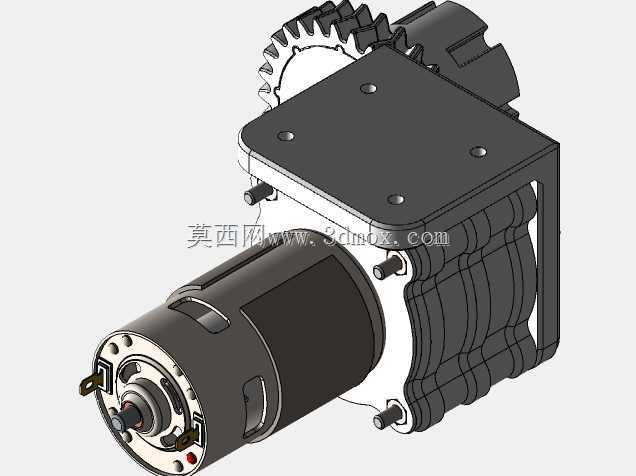

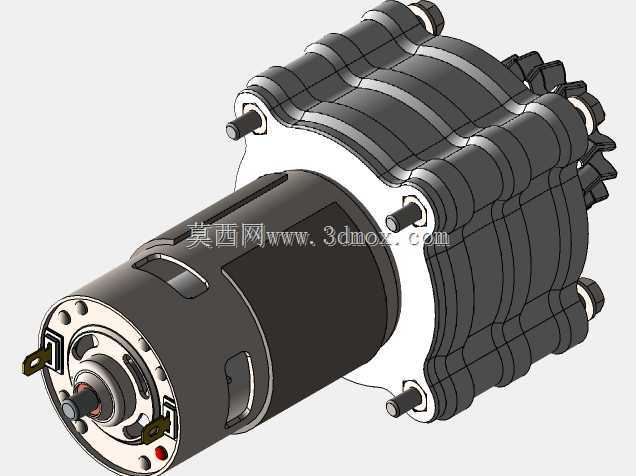

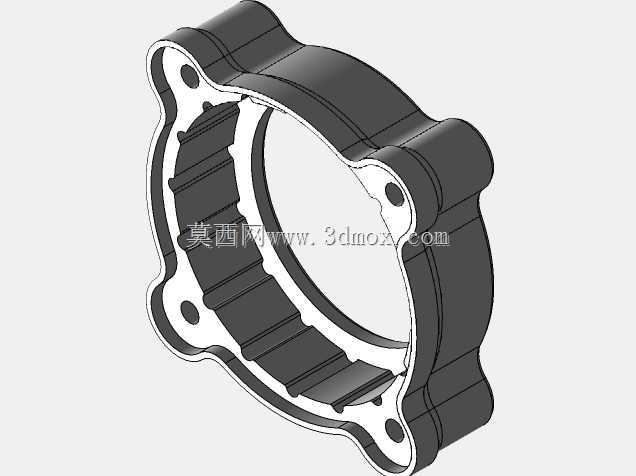

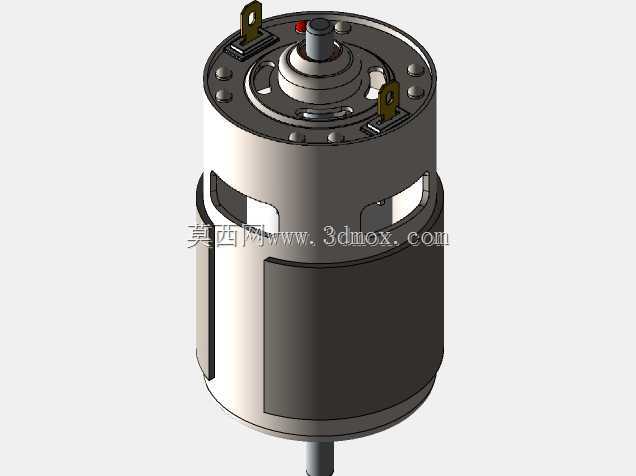

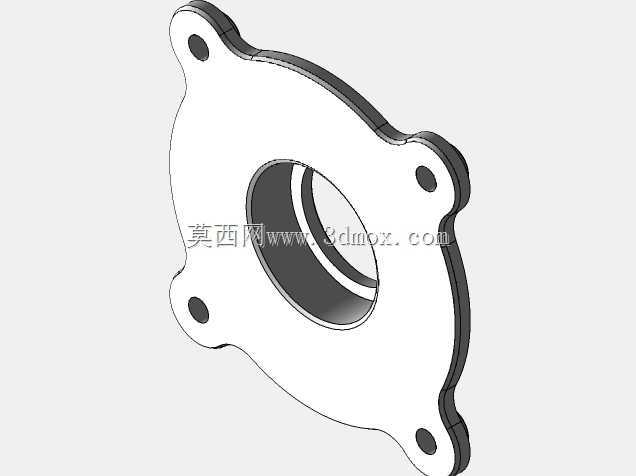

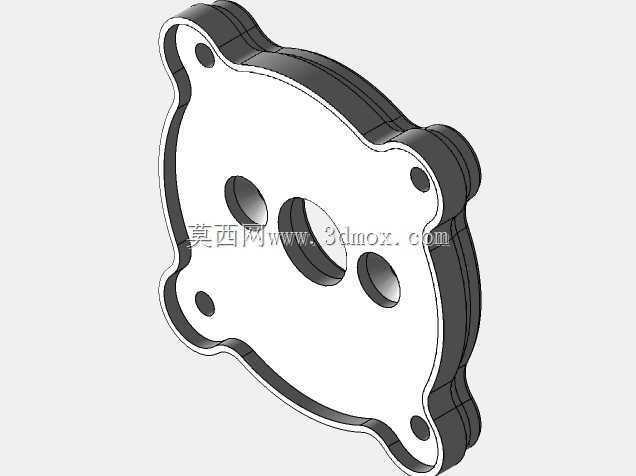

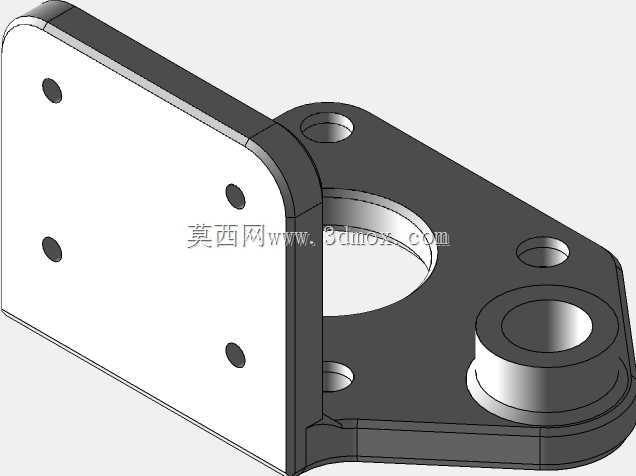

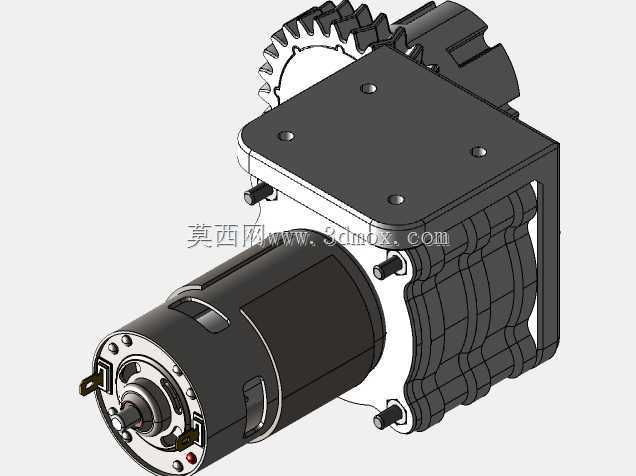

　　箱体采用方形法兰安装结构，四个角点预留标准紧固件安装孔，输入端既可以匹配常规小功率直流电机的安装止口，也可通过更换端盖适配标准步进电机的安装尺寸，输出端采用轴伸式结构，可直接连接联轴器、同步轮等传动件，无需额外做转接结构设计。在实际应用场景中，这类3D打印成型的减速箱，多用于非重载工况的传动场景，比如小型桌面机械臂的关节动力传递、自动化送料机构的驱动单元、学生课程设计中的传动验证模型，相比金属切削加工的成品减速箱，它的优势在于可快速迭代修改结构参数，针对特定安装空间调整箱体外形、轴伸长度、安装孔位，无需开模或复杂的机加工工序。设计过程中针对3D打印的层间结合强度做了优化，齿轮的齿根位置做了圆角过渡，

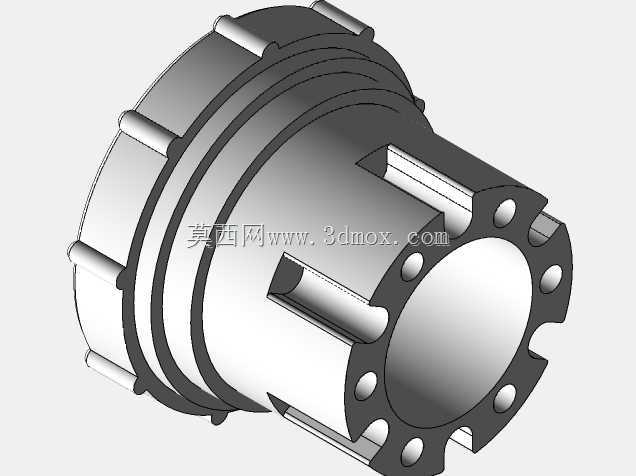

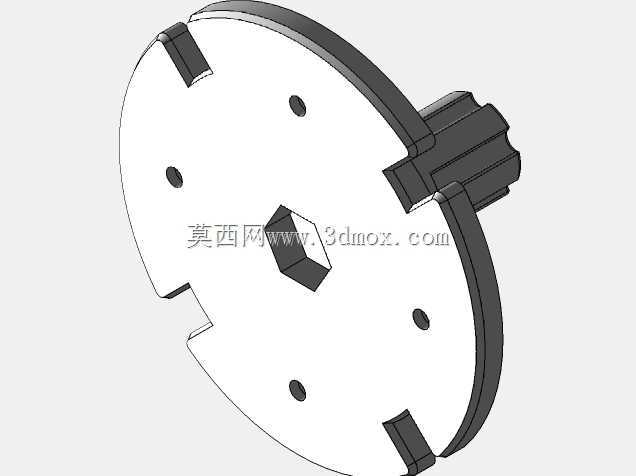

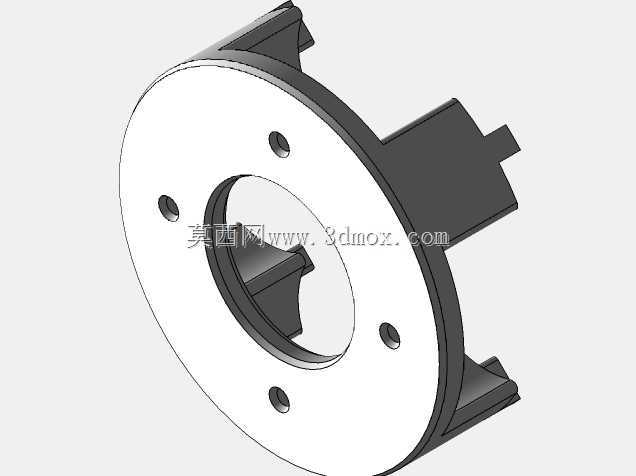

　　避免打印过程中出现应力集中导致的齿根断裂，箱体的壁厚设置兼顾了结构刚性与打印耗材用量，内部行星架的支撑结构做了镂空处理，既减少了打印耗时，也降低了整体转动惯量，提升传动响应速度。传动级的排布上，将大传动比的行星级设置在靠近电机的高速端，圆柱齿轮级设置在输出端的低速端，这种排布方式可让高速级的齿轮承受更小的扭矩，降低3D打印齿轮的受力负载，延长整套结构的使用寿命，同时圆柱齿轮级的中心距可灵活调整，方便根据不同的输出轴位置需求修改设计，无需重新调整整套行星轮系的参数。装配逻辑上采用分体式端盖结构，所有齿轮与轴的配合位置预留了适合3D打印的间隙公差，无需二次打磨即可完成装配，紧固件采用标准规格的内六角螺丝，日常维护拆解方便，可根据使用磨损情况单独更换单个齿轮零件，无需整体报废整套结构。
