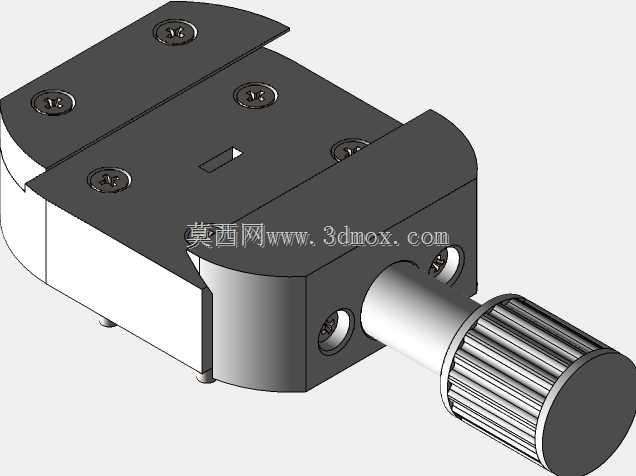

三脚架用齿轮传动倾斜调节云台结构

　　这款倾斜云台核心采用齿轮啮合传动结构，主要适配摄影三脚架的机位调节场景，可替代传统球台、液压云台完成拍摄过程中的角度精准锁定与微调作业，尤其适合长曝光拍摄、延时摄影、微距拍摄等对机位稳定性要求极高的使用场景，能有效避免传统摩擦锁紧结构长期使用后出现的打滑、点头、角度漂移问题。

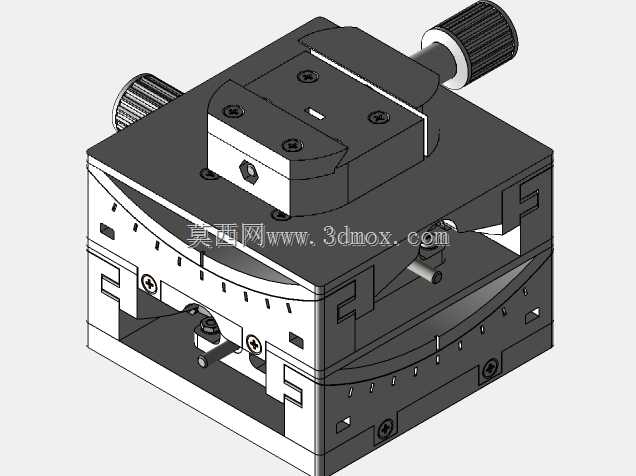

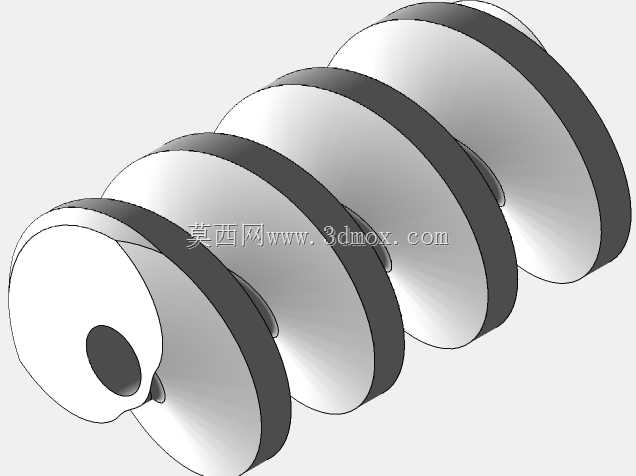

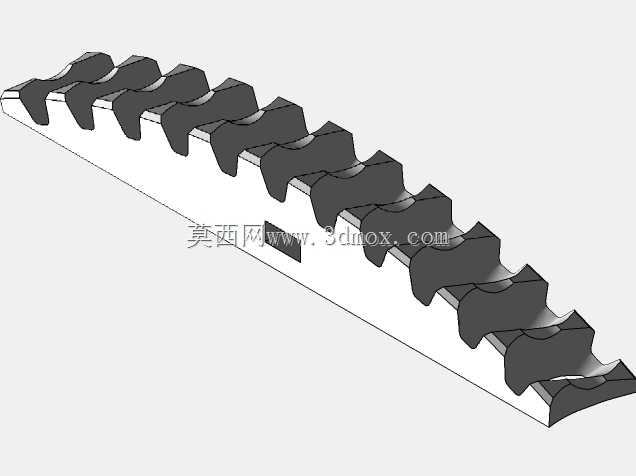

　　从结构设计逻辑来看，整套传动副采用蜗轮蜗杆啮合方案，本身具备反向自锁特性，也就是说仅能通过蜗杆端输入扭矩带动蜗轮转动实现云台俯仰角度调整，负载端的反向力矩无法驱动蜗杆回转，这一特性从结构原理上就保证了锁紧后的可靠性，不需要额外增加摩擦锁紧块、抱箍等易磨损的锁紧零件，长期使用的锁紧一致性远优于传统摩擦式云台。双轴方向均可实现20度的倾斜角度调节，调节过程中齿轮啮合的齿侧间隙经过优化控制，转动阻尼均匀无卡顿，不会出现空程回程差，调节到位后即可自动锁止，不需要额外操作锁紧旋钮，单人单手即可完成角度调整操作，户外单人拍摄时的操作效率提升明显。

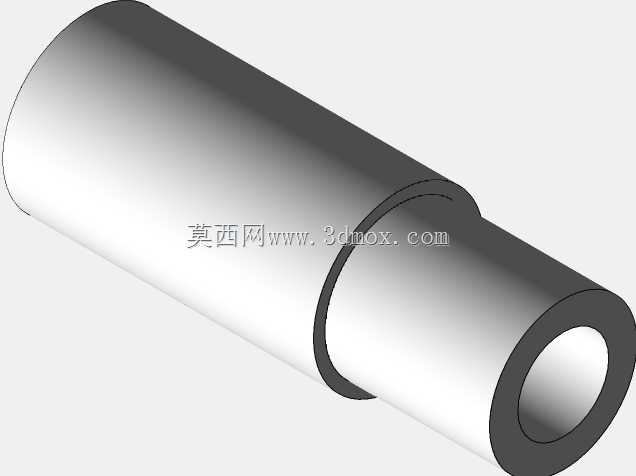

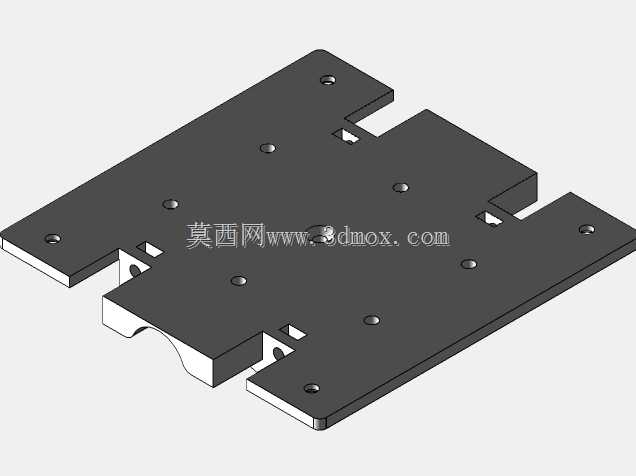

　　结构设计充分考虑了3D打印的工艺可行性，所有零件均采用无倒扣、无复杂曲面的规整结构，打印时不需要额外添加支撑结构，层线方向与零件受力方向匹配，能最大化发挥PLA等常用3D打印材料的力学性能。整套云台的额定负载可达5公斤，常规使用场景下建议负载控制在3公斤以内，可适配绝大多数全画幅相机搭配标准变焦镜头、定焦镜头的使用需求，不会出现结构形变、角度下沉的问题。安装接口采用通用标准规格，可直接匹配市面上绝大多数三脚架的快装底座，不需要额外加工转接件，安装时仅需对准接口锁紧即可完成装配。

　　在装配与使用维护层面，导轨与齿轮啮合面可涂抹少量硅脂降低摩擦阻力，提升调节手感的顺滑度，同时减少齿轮齿面的磨损，延长整套结构的使用寿命。所有零件的装配公差经过适配优化，打印完成后仅需去除少量打印毛刺即可完成装配，不需要二次打磨、锉修等后处理工序，装配完成后转动无卡滞、无旷量即可投入使用。整套结构的外形尺寸紧凑，安装后不会过多增加三脚架的整体收纳尺寸，外出携带时不会占用过多背包空间，重量控制也兼顾了便携性与结构强度，不会给户外拍摄带来过多的负重负担。
