杠杆式手动夹紧定位工装组件结构

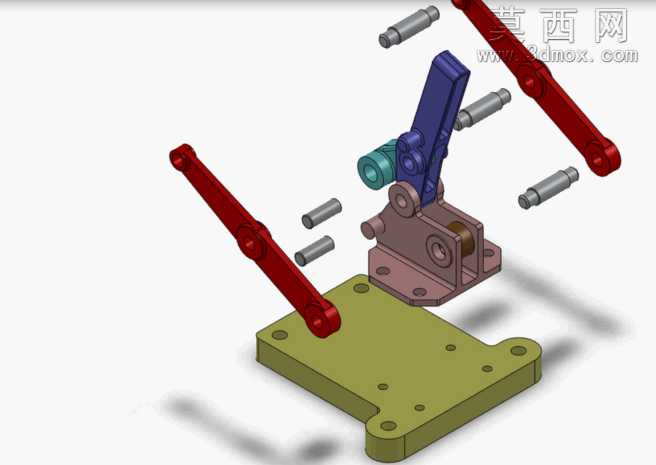

本作品为手动杠杆式夹紧定位工装的完整装配三维模型，建模过程中采用自底向上的装配设计思路，先逐一完成所有单个零件的参数化建模，再按照实际装配约束关系完成整体组合。建模阶段对每个零件的尺寸公差、配合间隙做了对应预留，保证虚拟装配与实际生产装配的逻辑一致。渲染环节采用等轴测视角展示爆炸装配状态，清晰呈现各零件的装配位置与连接关系，不同零件赋予差异化材质：安装底座采用军绿色哑光金属材质模拟氧化处理的钢板结构，杠杆臂采用亮红色烤漆金属材质凸显操作部件的辨识度，销轴类零件采用银灰色抛光钢材质体现标准件的金属质感，铰接支座采用灰铸铁哑光材质还原铸造基座的表面肌理，铰接轴套采用黄铜色金属材质区分耐磨衬套部件，手柄部位的防滑结构做了细微纹理处理，还原实际工装的操作触感。结构设计上，该组件采用双杠杆联动的夹紧原理，通过长操作臂的力矩放大作用，可实现小操作力下的大夹紧力输出，底座预留多组安装孔位，可适配不同规格的工件定位需求，所有销轴类零件均采用间隙配合设计，保证机构转动顺畅无卡滞，铰接部位设置耐磨衬套，提升工装的反复使用寿命，整体结构无冗余设计，所有零件均具备实际加工可行性，可直接作为工装设计的参考原型。设计过程中重点考量了手动操作的人机工程学，操作臂的长度、开合角度均按照人手操作的舒适范围设定，夹紧行程预留足够余量，避免出现过夹紧或夹不紧的问题，爆炸视图的呈现方式可以让使用者快速理解各零件的装配顺序与连接逻辑，每个零件的建模都保留了完整的特征树，可根据实际使用需求修改对应尺寸参数，快速适配不同的使用场景。
