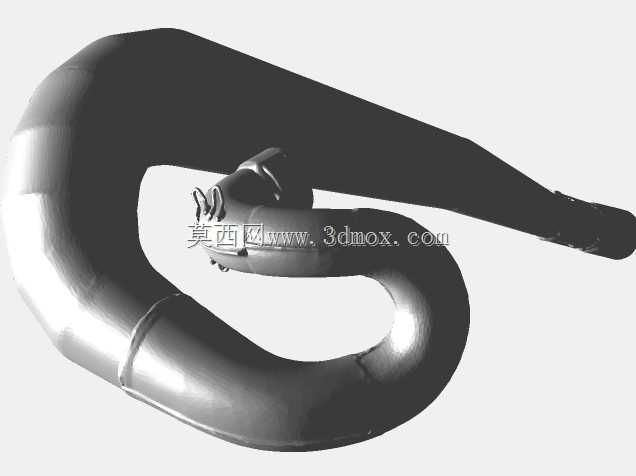

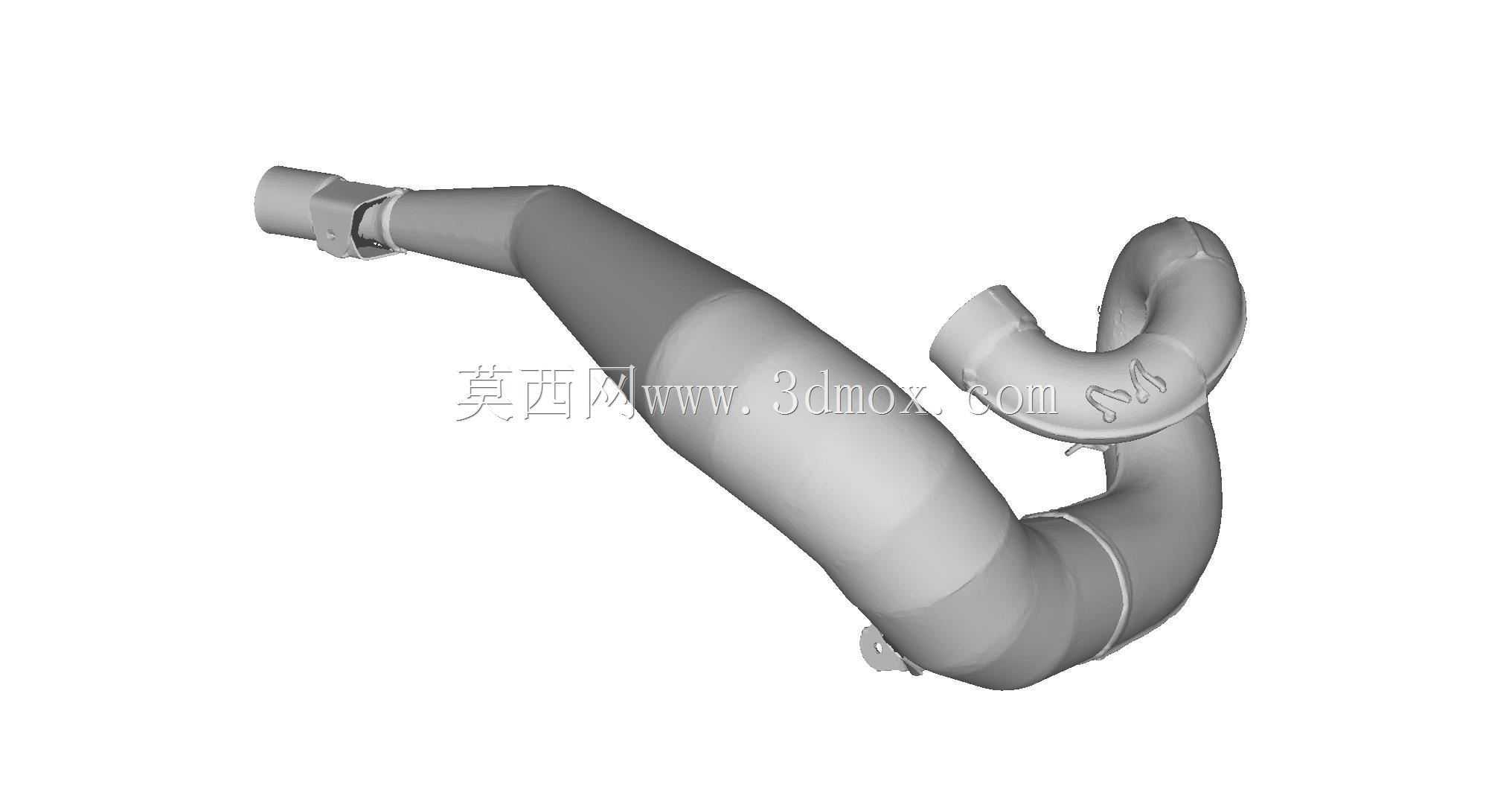

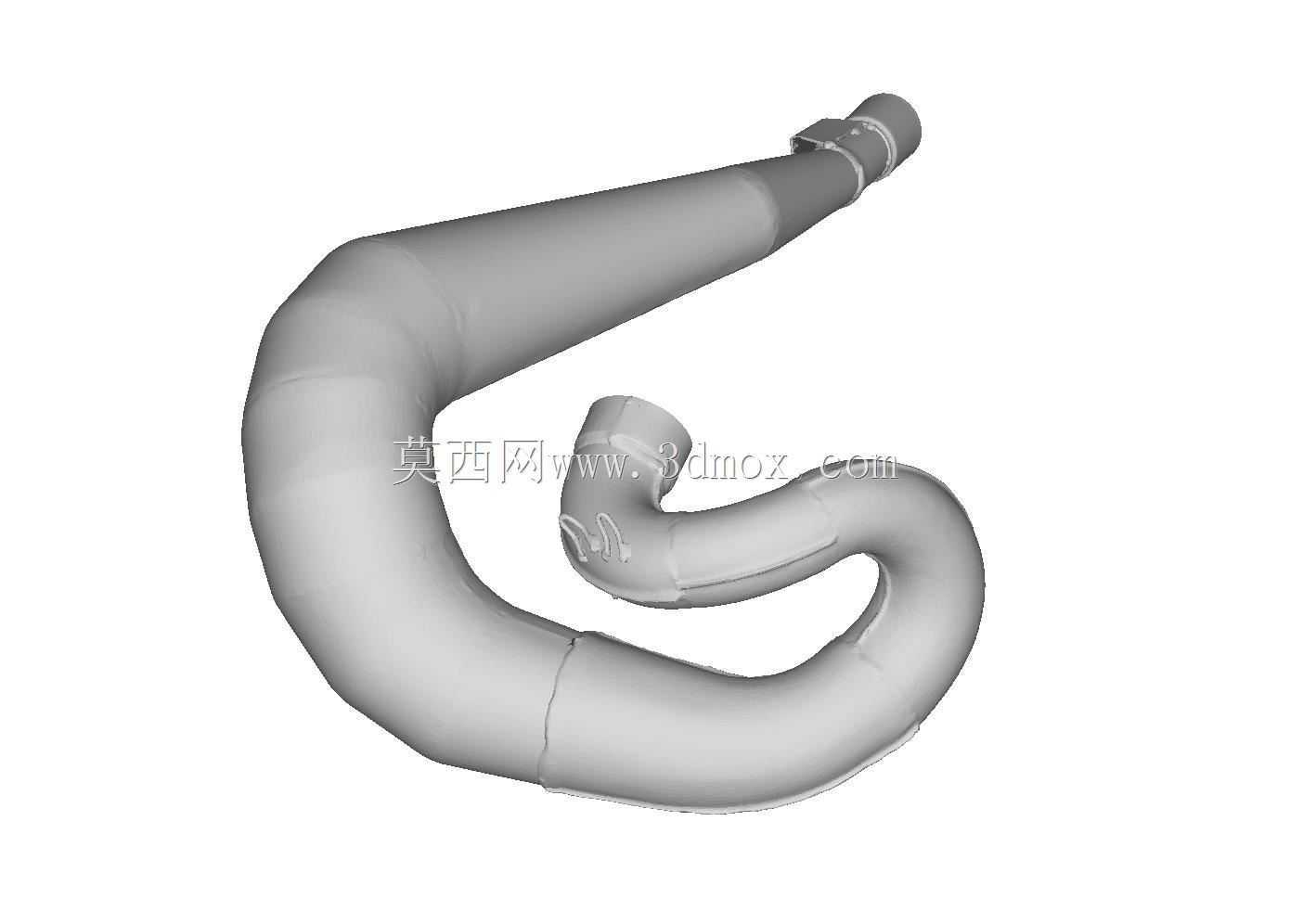

本田CR500锥形排气管道三维扫描结构

　　越野赛车的排气系统是动力输出链路中直接影响发动机工况的核心部件，这款适配本田CR500的锥形排气管，采用分段焊接圆锥体拼接的结构形式，整体走形完全贴合CR500车架右侧的安装空间，从缸头排气口引出后先做小角度上扬，随即以平滑的大曲率弯管向下延伸，末端收束至消音器连接位，全程避开了后减震器、车架主梁、后轮摆动的运动包络，不会在飞跳落地、减震全行程压缩时出现部件干涉。从结构设计逻辑来看，锥形管的管径变化并非随意设置，靠近排气口的小锥度段用于承接发动机排出的高温高速废气，利用渐扩的管腔容积逐步降低废气流速，利用排气脉冲的负压效应辅助缸内扫气，提升高转速区间的进气填充效率，

　　这也是大排量两冲越野赛车常用的排气调校思路——不同于街车排气兼顾低扭的等长管路设计，越野场景下需要发动机在中高转速区间维持持续的动力输出，锥形扩腔的结构可以精准匹配两冲发动机的排气正时，让排气回压处于最优区间，既不会因为回压过高导致废气排不净、缸头温度异常升高，也不会因为回压过低损失低转速区间的扭矩输出，保证赛车在沙地、泥泞赛道等需要持续给油的工况下动力响应跟手。这款扫描得到的三维结构完整还原了实车管路的焊接拼接痕迹、安装吊耳的位置与固定孔位尺寸，管身的弯折曲率完全复刻原厂件的成型状态，对于改装件开发、逆向复刻的结构设计人员来说，可以直接基于该扫描数据做安装边界校核，不需要反复上车对位调整。从安装边界来看，

　　该排气管的进气端法兰完全匹配CR500缸头的排气口螺栓孔位，吊耳位置对应车架上的原厂安装点，不需要额外做支架改装就能直接对位安装，管身与周边部件的最小间隙预留了足够的隔热空间，避免高温管壁烫坏车架线束、塑料覆盖件。在实际越野赛事场景中，这类锥形排气管的抗形变能力也经过赛事验证，分段焊接的结构相比一体弯管在受到飞石撞击、地面磕碰时，应力会分散在焊缝位置，不会出现整段弯折堵死排气通路的情况，管身的壁厚也适配越野场景的高强度使用需求，不会因为长期的高频震动出现焊缝开裂的问题。对于三维建模从业者来说，这类扫描得到的实体结构可以作为曲面建模的参考范本，学习大曲率弯管与锥形段的顺滑衔接处理，理解工业产品中功能优先的结构设计逻辑，所有的外形变化都服务于动力性能提升与安装空间适配，没有多余的装饰性结构。
