商用健身房肩部力量训练器械结构设计

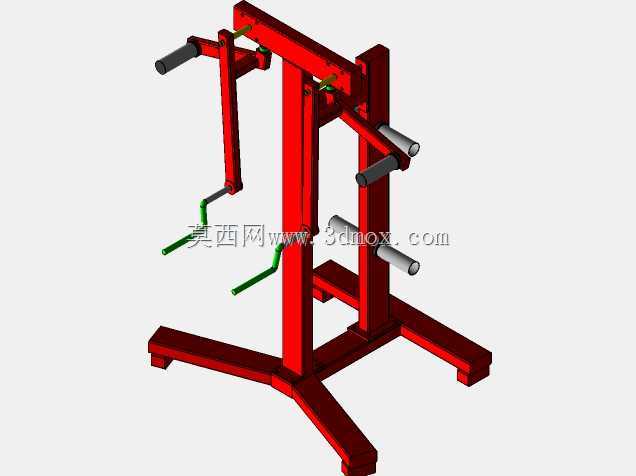

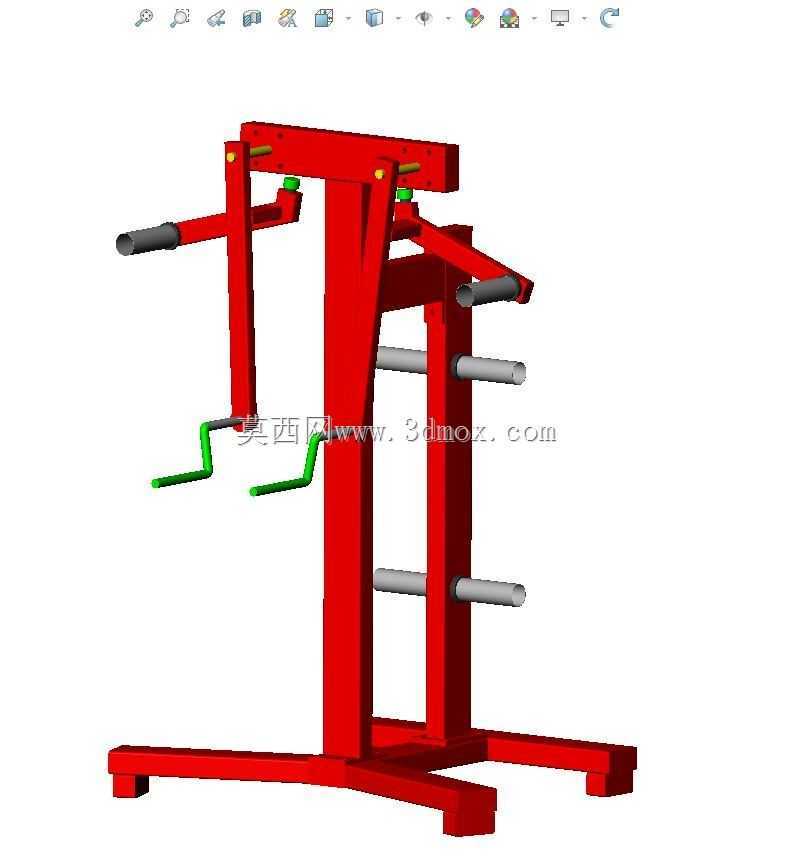

　　这款肩部训练器械的结构设计完全围绕商用健身房高频使用场景展开，主体采用立式双立柱框架结构，底部为一体式H型支撑底座，整体安装边界控制在1200mm1100mm1600mm范围内，无需额外地面锚固，放置时仅需保证底座四角与平整地面完全贴合，预留左右两侧各400mm的操作空间即可满足使用需求，适配绝大多数商用健身房的器械排布密度要求。器械的核心训练功能覆盖肩部三角肌前束、中束的抗阻训练需求，两侧训练臂采用独立转轴结构，转轴位置经过人体工学测算，与使用者坐姿状态下的肩关节转动中心高度重合，训练过程中运动轨迹贴合肩部自然活动范围，避免非目标肌群代偿发力。训练臂末端设置多档位高度调节孔位，可适配不同身高、臂展的使用者，握把采用防滑包覆设计，

　　下方配套的绿色辅助踏杆可帮助使用者在训练初始阶段调整坐姿位置，也可作为动作启动时的借力辅助结构。框架主体采用方管焊接结构，所有焊接位置做圆角打磨处理，避免尖锐棱角造成运动磕碰，表面采用红色静电喷塑处理，兼顾耐磨抗刮与视觉辨识度，中间横向设置的三根圆柱杆为配重片挂载杆，可根据训练者能力增减配重片数量，配重杆末端设置防脱限位结构，避免训练过程中配重片滑落引发安全隐患。设计过程中优先考虑结构的静载荷强度，框架方管壁厚选型满足150kg额定载荷下的长期使用需求，转轴位置采用自润滑衬套结构，无需频繁注油维护，降低健身房日常运维成本。两侧训练臂的转动阻尼经过调校，空载状态下无卡顿、无异响，配重挂载后运动过程无明显晃动，

　　整体结构重心落在底座支撑面中心区域，大重量训练时不会出现侧倾风险。器械无额外外置动力部件，纯机械结构的设计大幅降低了故障概率，日常仅需定期检查转轴紧固螺丝、配重杆防脱件的状态即可，适合健身房全天高频次的使用场景，也可作为企事业单位员工活动室、私人健身工作室的力量训练配置选型参考，建模过程中所有配合尺寸均按照实际加工公差预留，结构件可直接拆图下料焊接，装配环节无复杂工序。
