带瞄准镜战术弩弓三维设计模型

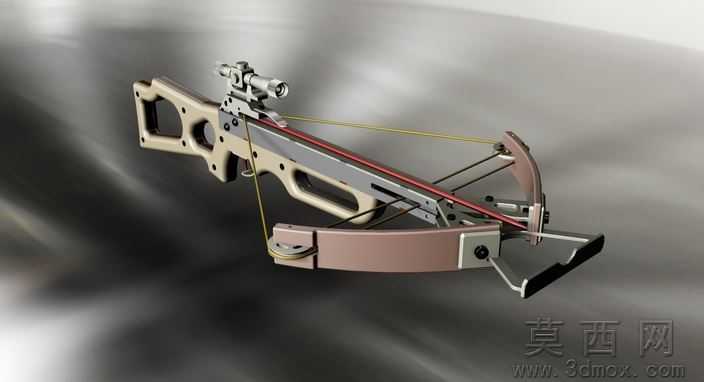

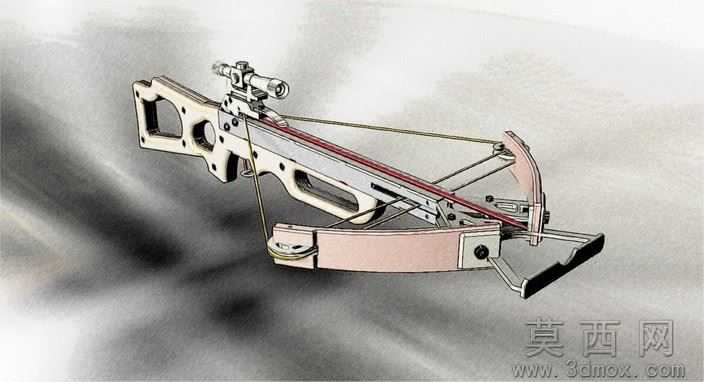

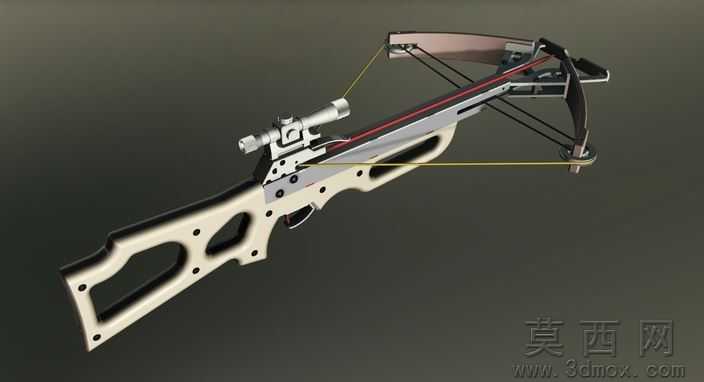

本模型为战术弩弓完整三维设计成果，建模流程遵循机械设计正向开发逻辑，首先完成整体功能模块拆解，将弩弓划分为弩身主体、弓臂组件、弓弦张紧机构、瞄准装置、扳机击发结构、握把托腮组件六大核心模块，先绘制各部件二维轮廓草图，通过拉伸、切除、扫描、放样等特征操作完成单个零件建模，再按照装配约束关系完成总装配合，全程校验零件间的干涉情况，对存在运动干涉的部位反复调整尺寸参数，确保击发、上弦动作的运动路径无卡滞。参数设计阶段严格参照真实战术弩弓的尺寸比例设定，弩身总长控制在合理区间，弓臂张开跨度、弓弦预紧行程、扳机扣发行程均按照实际使用需求设定，瞄准镜安装导轨采用标准皮卡汀尼导轨尺寸参数，可适配同规格的各类瞄准配件，所有零件的壁厚、连接孔位、紧固件规格均符合通用机械设计标准，预留了足够的结构强度余量，避免模拟受力时出现结构失效问题。渲染材质部分针对不同部件做了差异化设置，弩身主体采用哑光沙色工程塑料材质，还原轻量化战术装备的质感，弓臂采用高强度复合碳纤维材质，表面添加细微的编织纹理提升真实感，金属导轨、扳机、瞄准镜外壳采用哑光黑色金属材质，弓弦采用高张力尼龙纤维材质，表面添加细微的纤维纹理，整体渲染场景采用渐变灰色背景，搭配柔和的侧方打光，清晰呈现弩弓的结构轮廓与材质细节，同时输出了多角度渲染效果图，完整展示产品的外观特征。结构原理上，本模型完整还原了弩弓的上弦、待击、击发全流程动作逻辑，上弦时通过拉动弓弦带动张紧机构后移，被扳机组件卡扣锁定完成待击，扣动扳机后卡扣释放，弓弦在弓臂的弹性势能作用下快速复位，推动弩箭沿弩身顶部的箭道向前射出，瞄准装置通过导轨固定在弩身上方，可根据射击距离调整俯仰角度，提升射击精度，握把与托腮结构采用人体工学造型，提升握持使用的舒适度。软件兼容方面，模型提供了SolidWorks原生格式文件，同时导出了STEP、IGES等通用三维格式，可被UG、Pro/E、AutoCAD等绝大多数主流三维设计软件直接打开编辑，不会出现特征丢失、曲面破损的问题，附带的AutoCAD格式文件包含全套二维工程图纸，标注了完整的尺寸公差与技术要求，可直接用于生产加工参考。研发教学应用层面，本模型可作为机械设计专业的装配设计、运动仿真教学案例，帮助学习者理解弹性储能机构、扳机锁定机构的设计原理，也可作为影视道具、游戏装备的设计参考素材，还可用于户外装备研发的前期方案验证，通过修改外观、尺寸参数快速衍生不同定位的弩弓产品方案，缩短产品开发周期。
