Walksnail Avatar V1 Lite图传发射板结构设计

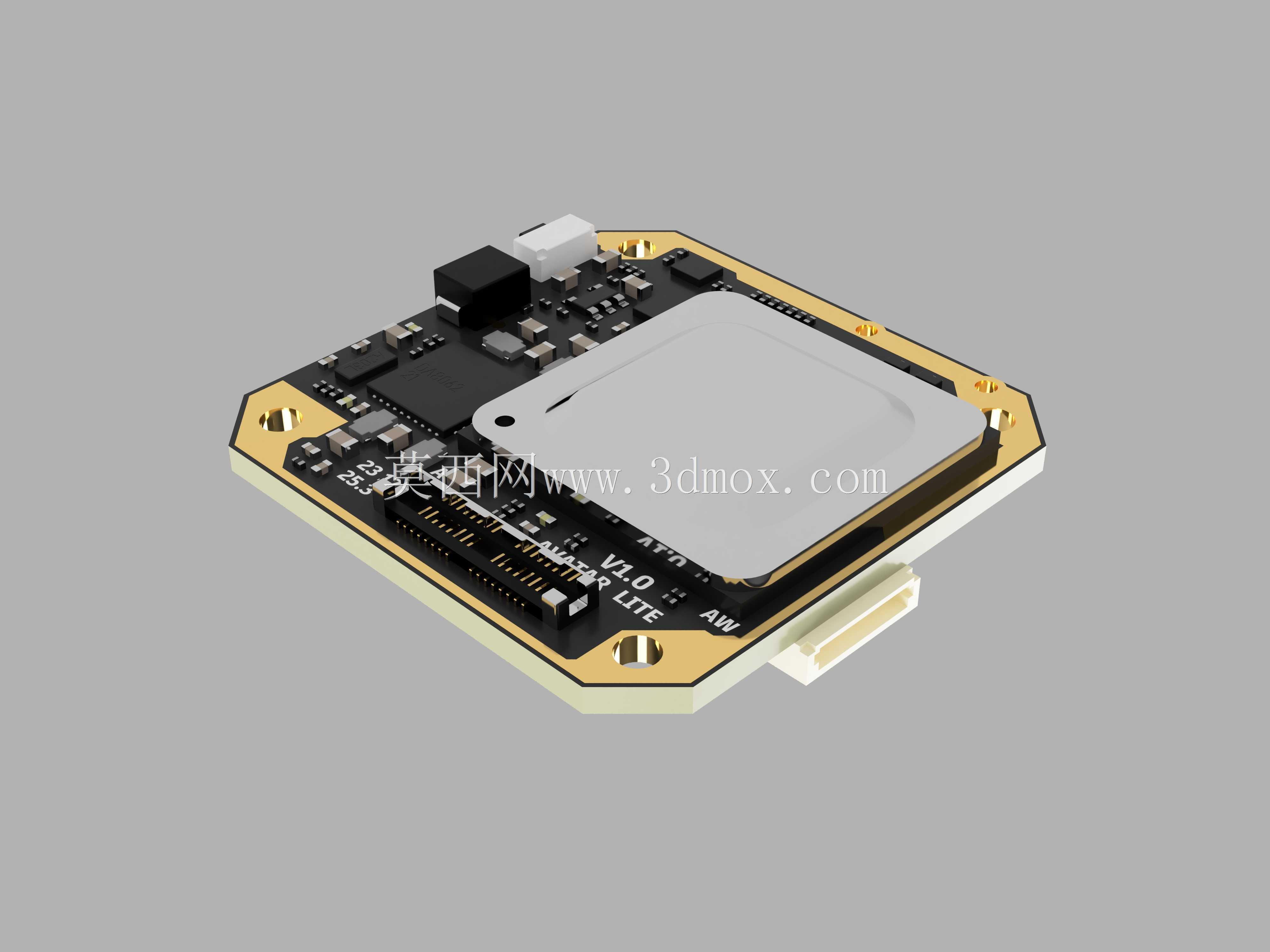

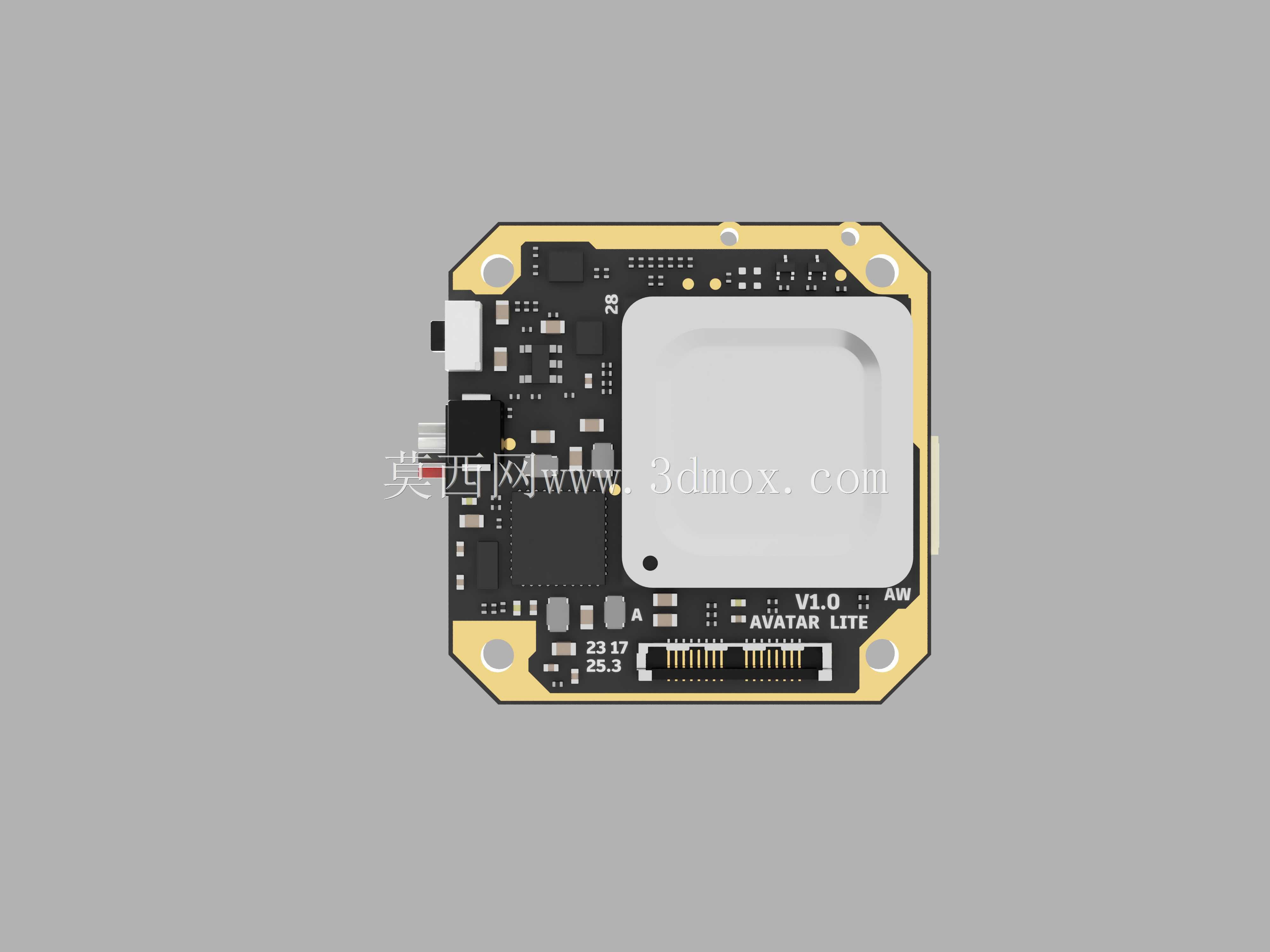

　　这款图传发射模块主要面向FPV穿越机、小型航拍无人机的无线视频传输场景，作为机载端的核心信号发射部件，承担着将机载摄像头采集的高清影像实时编码回传至地面接收端的功能，是第一视角飞行、航拍作业场景下保障画面传输稳定性的核心硬件。从结构设计来看，该模块采用方形板载集成布局，PCB板四角预留了标准安装孔位，安装孔位间距适配主流飞控塔的堆叠安装规范，可直接通过铜柱与飞控、电调层叠固定，无需额外设计转接支架，大幅降低装机时的结构适配工作量。板载元件布局做了分层规划，核心射频处理芯片、电源管理电路集中布置在PCB板中下部，上方覆盖金属屏蔽罩，既可以隔绝机载其他电子设备的电磁干扰，保障射频信号输出的纯净度，也能为核心芯片提供被动散热接触面，

　　长时间大功率工作时可通过屏蔽罩将热量均匀散出，避免局部过热导致的功率降频。模块侧边预留了同轴线缆接口、排线接插口，接口位置做了防呆设计，插装时不会出现反接损坏的问题，接口突出板体的高度经过严格控制，层叠安装时不会与上层飞控板产生结构干涉。设计过程中充分考虑了航模设备的轻量化需求，PCB板采用薄型环氧基材，屏蔽罩采用轻质铝合金冲压成型，整体重量控制在极低水平，不会给小型无人机带来过多的负载负担，不会影响飞行时的机动性能。板体边缘做了圆角处理，避免装机时尖锐边角划伤线材或者操作人员，四角安装孔位周边做了露铜加固处理，频繁拆装或者飞行震动下不会出现孔位开裂、焊盘脱落的问题。板上的丝印标识清晰标注了各个接口定义、版本信息，

　　生产组装以及后期维修排查时可以快速识别对应点位，降低组装与维护的时间成本。该模块的物理结构兼容同系列不同功率版本的板型布局，在做整机结构设计时，同一套安装固定结构可以适配不同功率配置的同系列发射模块，方便用户根据实际飞行距离需求更换对应硬件，无需重新调整机架内部的安装空间规划。射频天线馈点位置做了50欧姆阻抗匹配设计，结构上预留了IPEX接口的安装空间，适配不同规格的图传天线安装，天线安装位置不会被板上其他元件遮挡，保障信号发射的全向覆盖效果，避免机身结构或者其他板载元件对信号传输造成遮挡衰减。
