板料折弯成型冲压工装结构设计

项目分类:冲压模具图纸 发布时间:2023-11-23 ID:716055
  • 板料折弯成型冲压工装结构设计
  • 板料折弯成型冲压工装结构设计
  • 板料折弯成型冲压工装结构设计
  • 板料折弯成型冲压工装结构设计

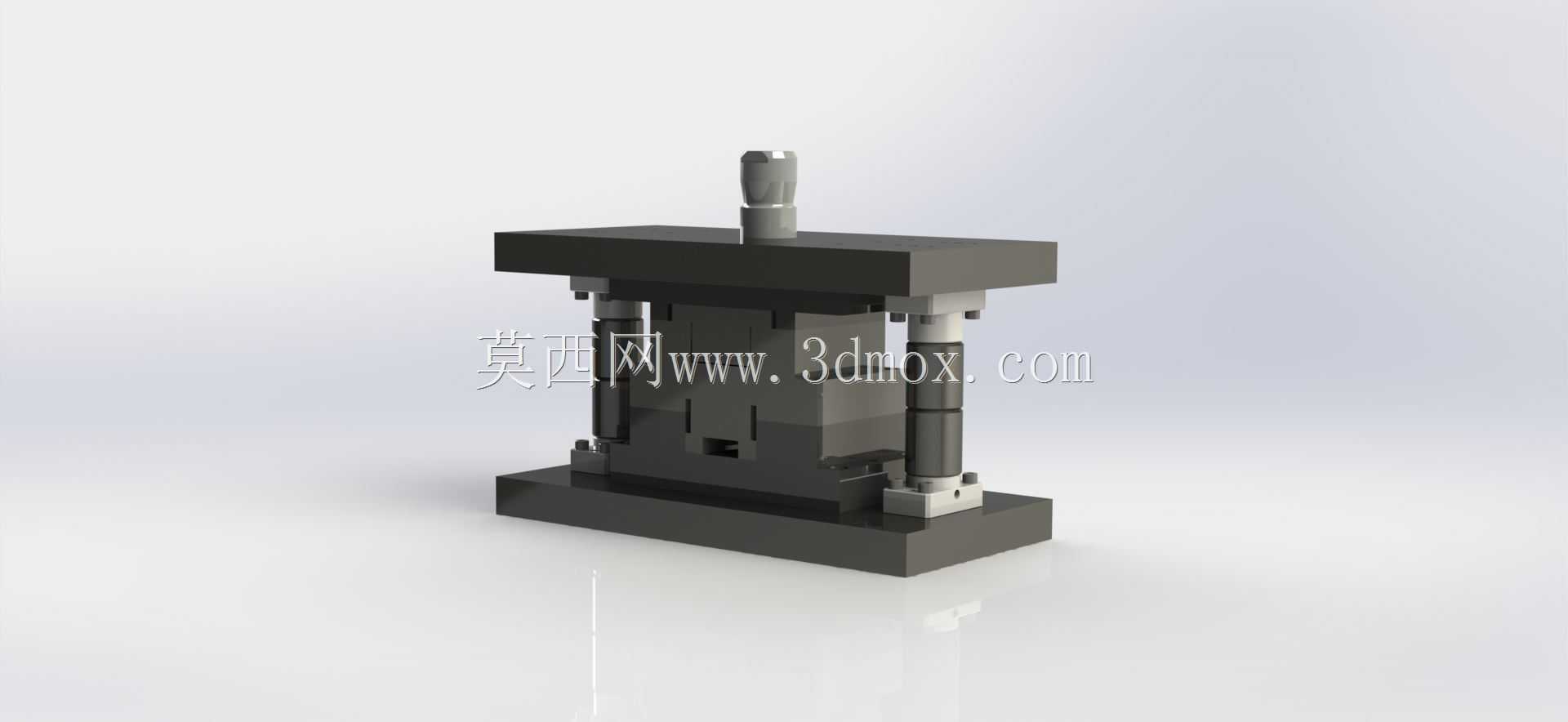

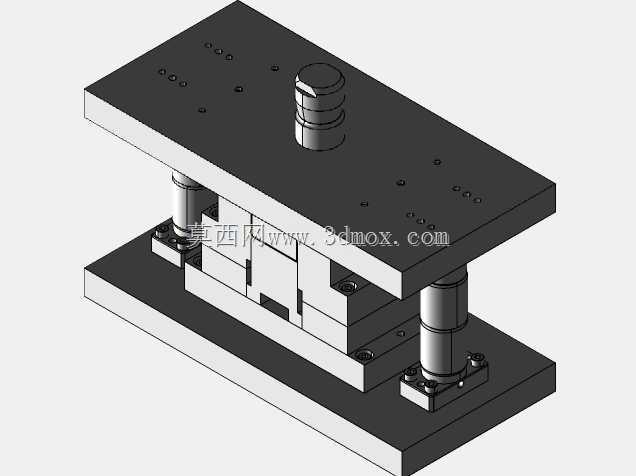

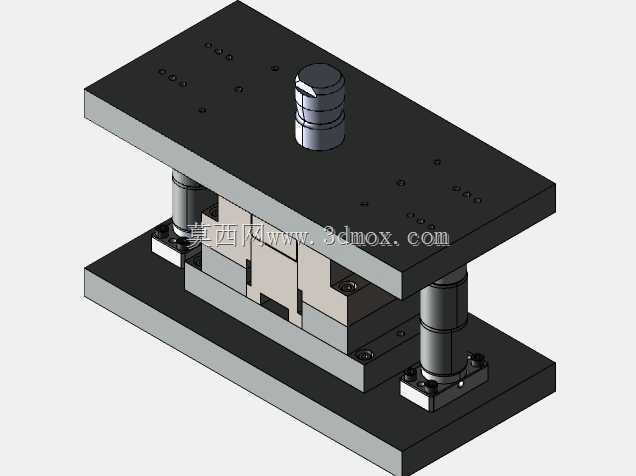

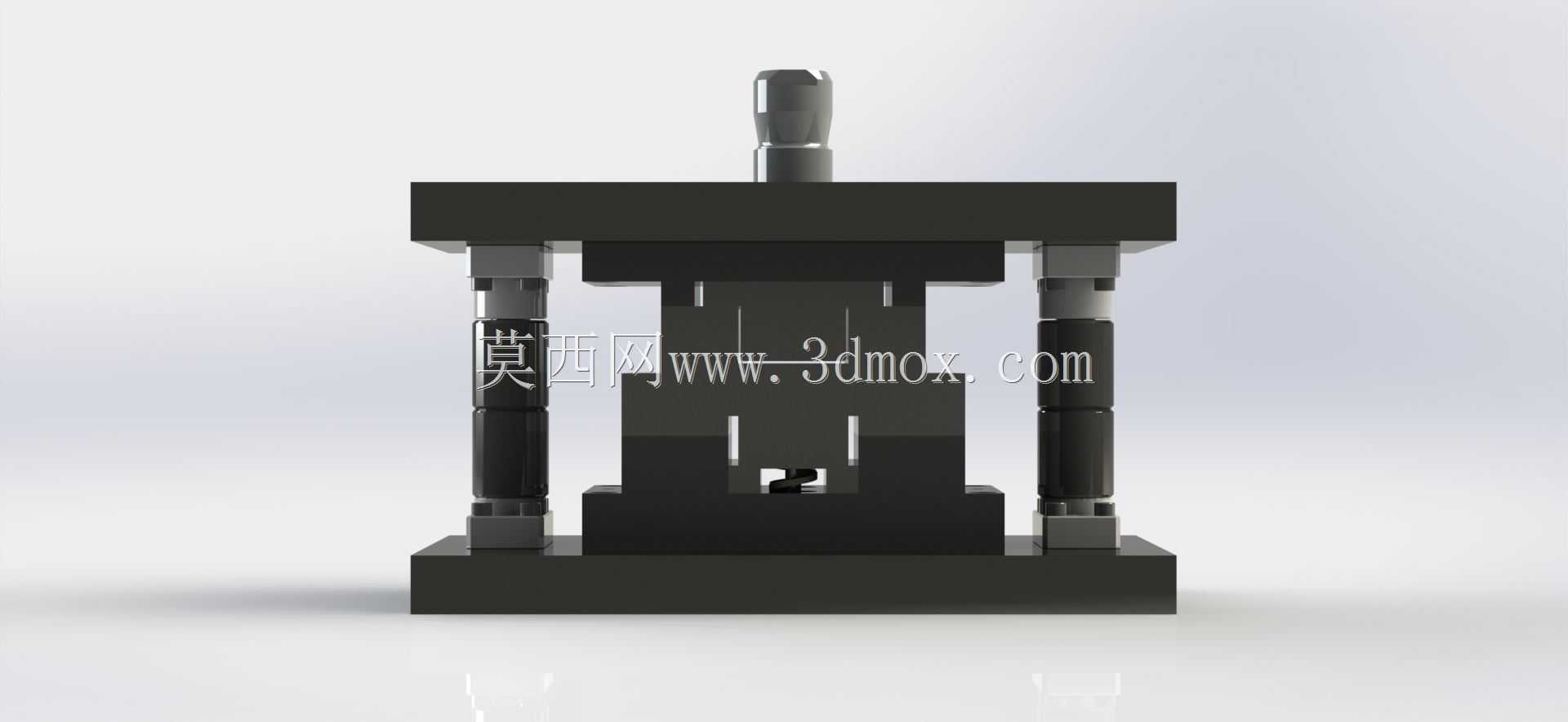

  这套折弯冲压工装主要应用于五金钣金加工产线的板料冷弯折边工序,适配常规开式单点压力机的安装接口,可完成薄钢板、铝合金板等常见钣金材质的90度及特定角度折弯成型作业,在机箱机柜加工、五金配件生产、小型钣金件批量制造场景中应用广泛。整套工装采用模座导柱导向结构,上下模座通过四根对称布置的滑动导柱实现合模过程的精准对位,导柱配套耐磨导套,可承受连续冲压过程中的侧向载荷,避免合模错位导致的工件折边角度偏差、模具啃伤等问题。上模部分集成折弯凸模与模柄连接结构,模柄采用标准圆柱直柄设计,可直接夹持在压力机滑块的模柄孔内,无需额外转接法兰,安装时仅需校准模柄同轴度、锁紧滑块压块即可完成固定,

  适配多数公称压力在25吨到63吨区间的通用开式压力机安装边界。下模部分设置折弯凹模与定位挡块,定位挡块可根据待加工板料的折弯边距调整位置,通过侧边锁紧螺栓固定,操作人员上料时仅需将板料边缘抵靠定位挡块,即可保证折弯尺寸的一致性,减少反复测量对位的辅助时间。设计过程中针对入门级冲压工装的学习验证需求做了结构简化,省略了复杂的卸料弹簧、顶出机构,将上下模的成型刃口做了整体式集成,减少了零部件拆分数量,既能够完整呈现冲压折弯工装的核心工作逻辑,也降低了加工制造的难度,适合作为冲压模具结构设计的练习验证载体。整套工装的闭合高度、模座外形尺寸均参考常规小型压力机的工作台参数设计,下模座预留标准U型压块槽,

  可通过T型螺栓直接固定在压力机工作台面,无需额外制作过渡垫板。合模过程中,上模随滑块下行,凸模首先接触板料表面,随着滑块持续下行,板料沿凹模刃口发生塑性弯曲变形,直至滑块到达下死点时,板料被挤压在凸凹模之间完成折弯成型,滑块回程后即可取出成型工件。整套结构的导向间隙控制在0.02mm到0.03mm之间,既保证合模运动的顺畅性,也能控制折弯成型的角度公差,满足常规民用五金、简易机箱类钣金件的加工精度要求。
