砂石输送用槽式爬坡带式输送设备

　　该设备面向砂石料场、搅拌站上料、骨料转运以及散料短距离提升场景，核心任务是把低位收集或堆放的砂子沿倾斜路径连续输送到高位受料点。整机输送覆盖范围按16米级工况布置，低位受料端离地高度约1米，高位卸料端离地高度约4米，形成稳定的爬坡输送路线。现场布置时，低位段需要预留装载机或人工给料空间，高位段则要与筛分给料、料仓或搅拌设备进料口对齐，机架支腿落点应避开排水沟、电缆沟和车辆通行通道。

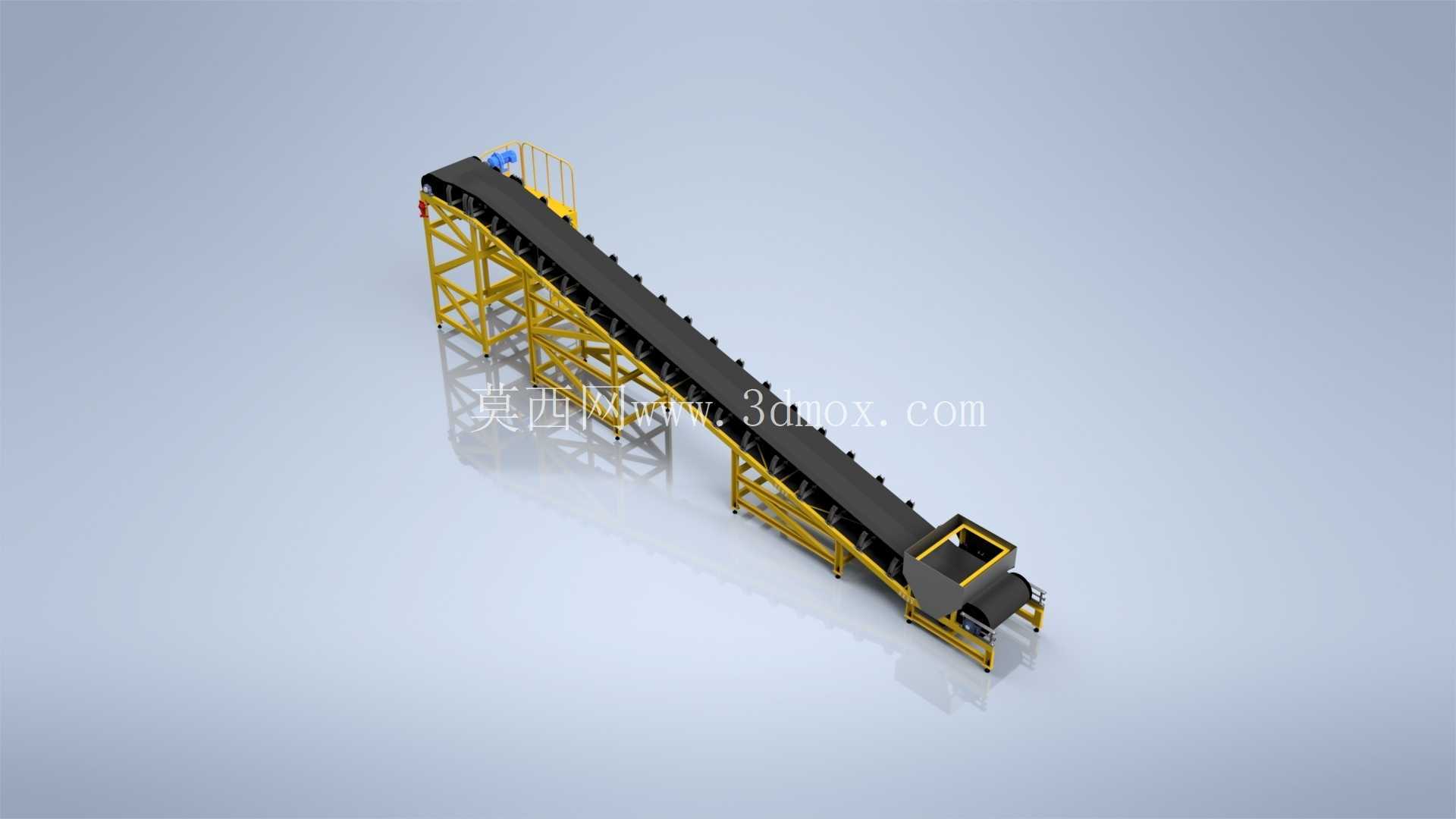

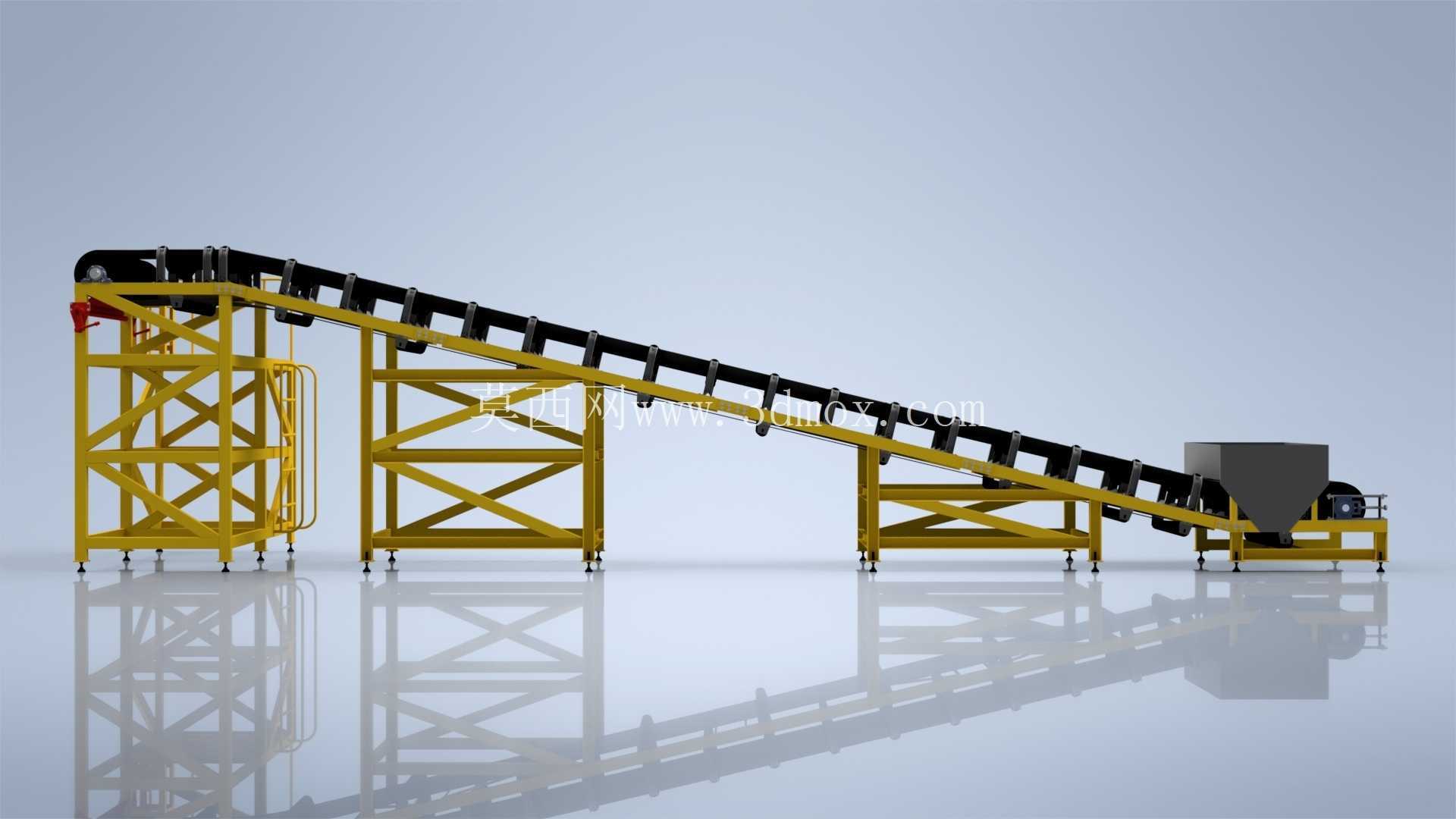

　　从结构组成看，设备主要由槽形托辊组、黑色输送胶带、倾斜钢桁架、头尾滚筒、张紧机构、驱动单元、受料斗、卸料护罩以及检修平台组成。胶带两侧通过槽形托辊约束成浅槽断面，使砂子在爬坡过程中不易向边缘撒漏；桁架采用黄色焊接钢结构，沿输送方向分段布置支撑腿，能够承受胶带张力、物料自重以及运行振动。低位端部设置箱形受料区域，可缓冲落料冲击，减少砂子直接砸击胶带造成的跑偏和磨损；高位端部设置卸料罩，对物料抛出方向进行约束，降低粉尘外逸和落料偏斜风险。

　　在实际用途上，这类输送机并不追求复杂换向，而是强调连续、稳定、低成本的散料转运。砂子从低位进入胶带后，随带面沿倾角上升，到达头部滚筒时依靠惯性和重力卸入下游设备。与水平输送相比，爬坡布置节省了平面占地，也减少了多级转运带来的物料跌落和粉尘问题。设计时需要重点校核输送倾角与物料安息角的关系，若倾角过大，湿砂或细粉可能出现回滑；若倾角过小，则机架长度和占地都会增加。1米到4米的高差配置属于中等提升幅度，适合场地紧凑但需要完成上料高度衔接的工况。

　　建模思路上，整机按照输送中心线展开，先确定头尾滚筒中心距、提升高度和倾角，再布置中间托辊间距与支腿跨距。胶带作为连续承载件，在三维中需要沿滚筒和托辊轮廓形成闭合路径；槽形托辊组按一定节距排列，保证带面在受料段、提升段和回程段都有合理支撑。钢桁架不是单纯外观件，其立柱、斜撑和横梁需要体现传力路径：物料载荷通过托辊传给纵梁，纵梁再经支腿传到基础，驱动端和张紧端则要承受较大的胶带拉力，因此端部结构通常比中间段更厚重。

　　安装边界方面，低位受料区应保留给料设备接近空间，头部驱动区需留出电机、减速器维护位置，侧面检修通道应满足人员观察托辊、清理撒料和更换部件的需要。设备基础可采用混凝土预埋钢板或地脚螺栓固定，若现场为临时工地，也可通过加重底座和可调支腿提高稳定性。运行中需要关注胶带跑偏、托辊转动灵活性、清扫器贴合度以及受料点对中情况。受料偏载往往是胶带跑偏和机架扭振的直接原因，因此落料方向应尽量与胶带运行方向一致，并让物料集中在带面中部。

　　该模型完整呈现了槽式爬坡胶带输送机的空间姿态和主要结构关系，既可用于散料输送方案布置，也可作为机架细化、托辊选型、驱动布置和现场安装干涉检查的参考。
