电缆接线盒双板高压压铸成型模具

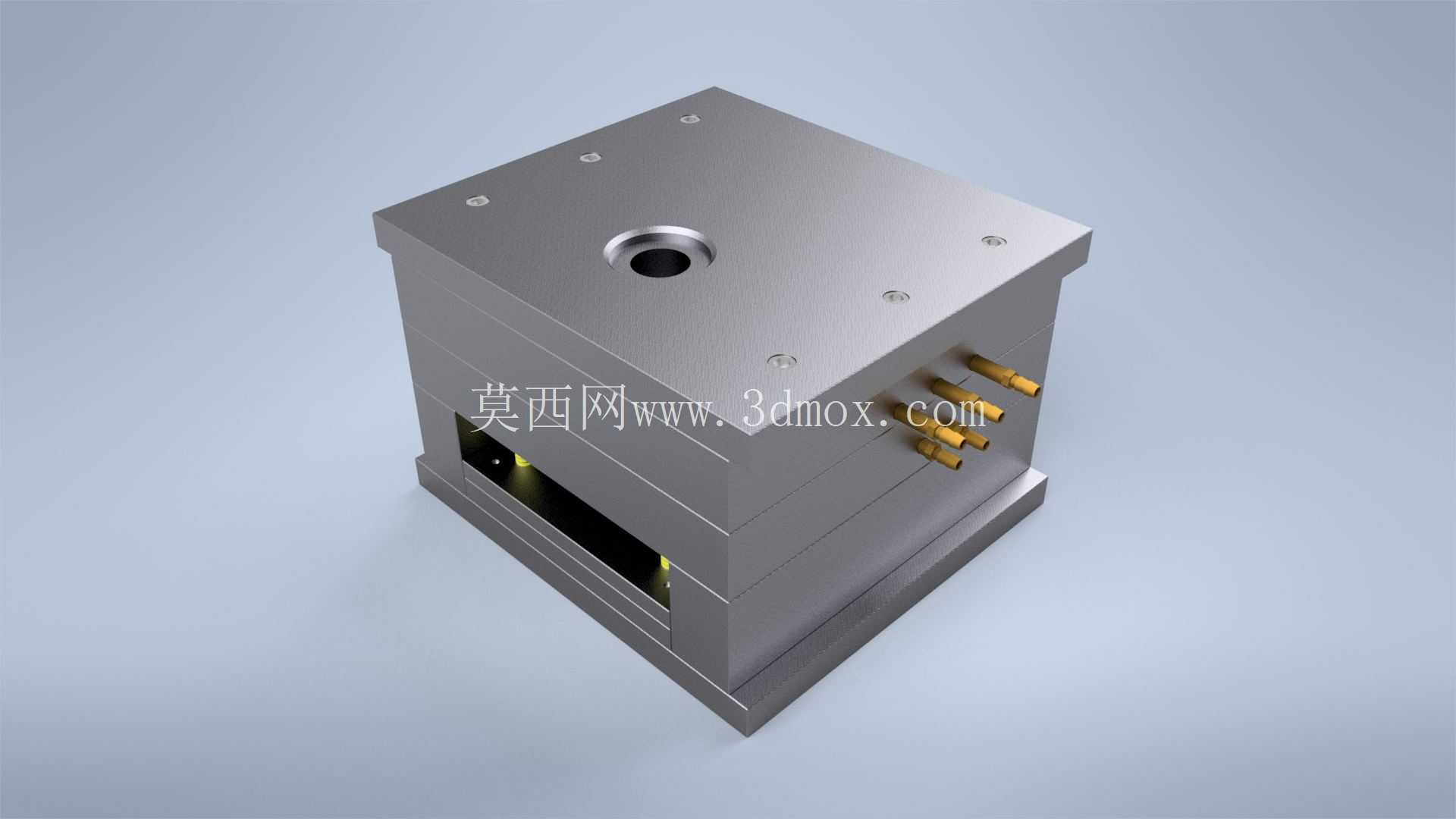

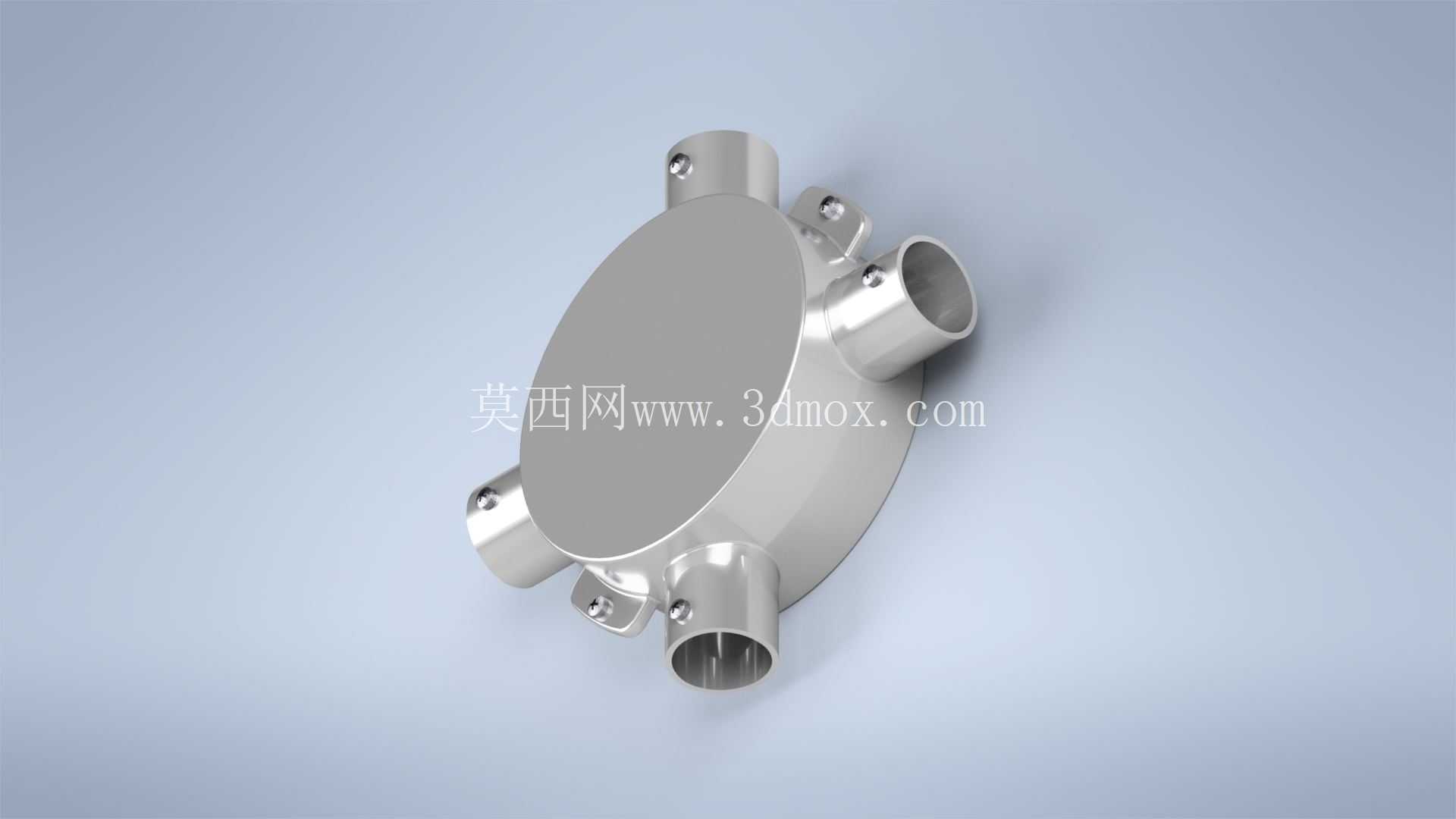

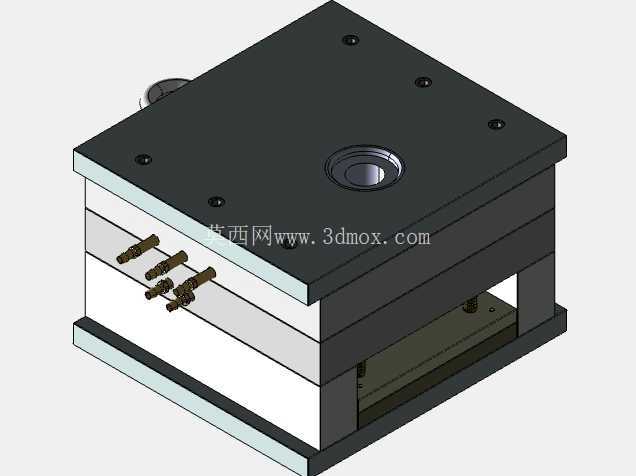

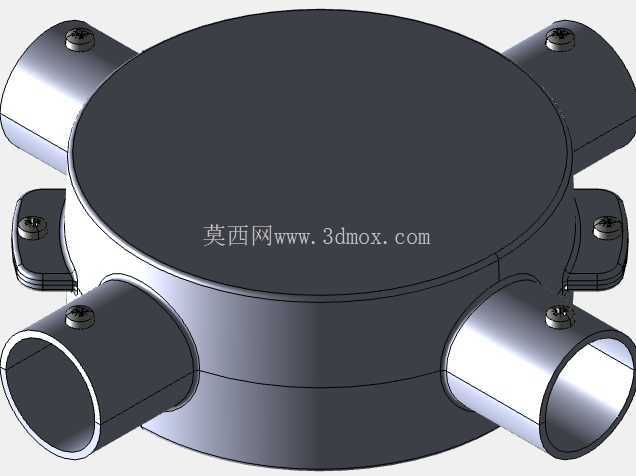

　　在输配电线路布设、工业电气柜内部接线、户外电力设施接驳场景中，电缆接线盒是承担多股线缆汇集、绝缘防护、应力释放的核心结构件，这类部件长期暴露在户外温变、潮湿、粉尘环境，或是工业车间的油污、振动工况下，对壳体的成型精度、结构强度、接缝密封性都有极高要求，传统的注塑接线盒在重载、户外暴晒场景下易出现脆裂、老化变形，金属材质的高压压铸接线盒凭借更好的散热性、结构强度与抗老化能力，在中高压输配电、工业设备接线场景的应用占比逐年提升。这套双板压铸模具正是针对金属材质电缆接线盒的批量生产需求开发，区别于传统三板模结构，双板模的流道与型腔在同一分型面，开模后流道凝料随铸件一同顶出，省去了剥料板的动作行程，整体模架厚度更薄，适配更小吨位的压铸机台，能有效降低单模次的生产能耗与开合模周期。从模架结构来看，整套模具采用标准模架叠层设计，定模侧预留主流道浇口套安装位，直接对接压铸机的压射室，四个角位布置导柱导套结构，保证合模过程中的动定模对中精度，避免长期生产过程中出现分型面错位导致的飞边超标问题；动模侧设置顶出机构，对应接线盒壳体的侧壁加强筋、安装柱位置布置顶杆，保证开模后铸件能平稳脱离型腔，不会出现顶白、顶穿的成型缺陷。在浇注系统设计上，针对接线盒的浅壳类结构特征，采用侧浇口进料方式，金属液从壳体侧壁注入型腔，填充过程中能平稳将型腔内的气体从分型面的排气槽排出，避免壳体内部出现气孔、缩松等压铸缺陷，保证后续壳体做表面喷塑、电镀处理时不会出现砂眼瑕疵；冷却水道围绕型腔周边均匀布置，通过循环导热油控制模温在高压压铸工艺要求的区间内，避免模温不均导致的铸件变形、冷隔问题。这套模具生产的电缆接线盒壳体，预留了多组线缆穿入孔位的成型镶块，可根据不同的线缆规格快速更换镶件，适配2-6组不同线径的电缆接驳需求，壳体内部的接线柱安装位、密封圈卡槽都在压铸过程中一次成型，后续仅需做少量的飞边打磨即可进入装配工序，大幅减少二次机加工的工序成本。从安装边界来看，整套模具的外形尺寸适配280吨级冷室压铸机的安装参数，定模侧的浇口套同轴度、动模侧的顶杆孔位都符合行业通用安装标准，无需对机台做额外改造即可直接上机生产；模具的分型面贴合精度控制在0.02mm以内，生产过程中不会出现金属液飞溅的问题，作业安全性更高。在实际生产验证中，这套双板结构的压铸模单模次成型周期可控制在45秒以内，铸件的尺寸精度能达到CT6级，完全满足电缆接线盒的装配公差要求，壳体的壁厚均匀控制在2.5mm，既保证了足够的结构强度，又避免了壁厚过大导致的材料浪费与冷却时间延长问题；模具的易损镶件都采用快拆结构设计，生产过程中若出现局部磨损，无需拆卸整套模架即可完成镶件更换，大幅降低设备停机维护的时间成本。针对高压压铸过程中金属液高速冲刷的问题，型腔表面做了氮化处理，表面硬度达到HRC58以上，能承受长期的金属液冲刷与热交变应力，模具使用寿命可达10万模次以上，适合电缆接线盒的大批量规模化生产需求。
