卧式燃油燃气热锅炉三维结构设计

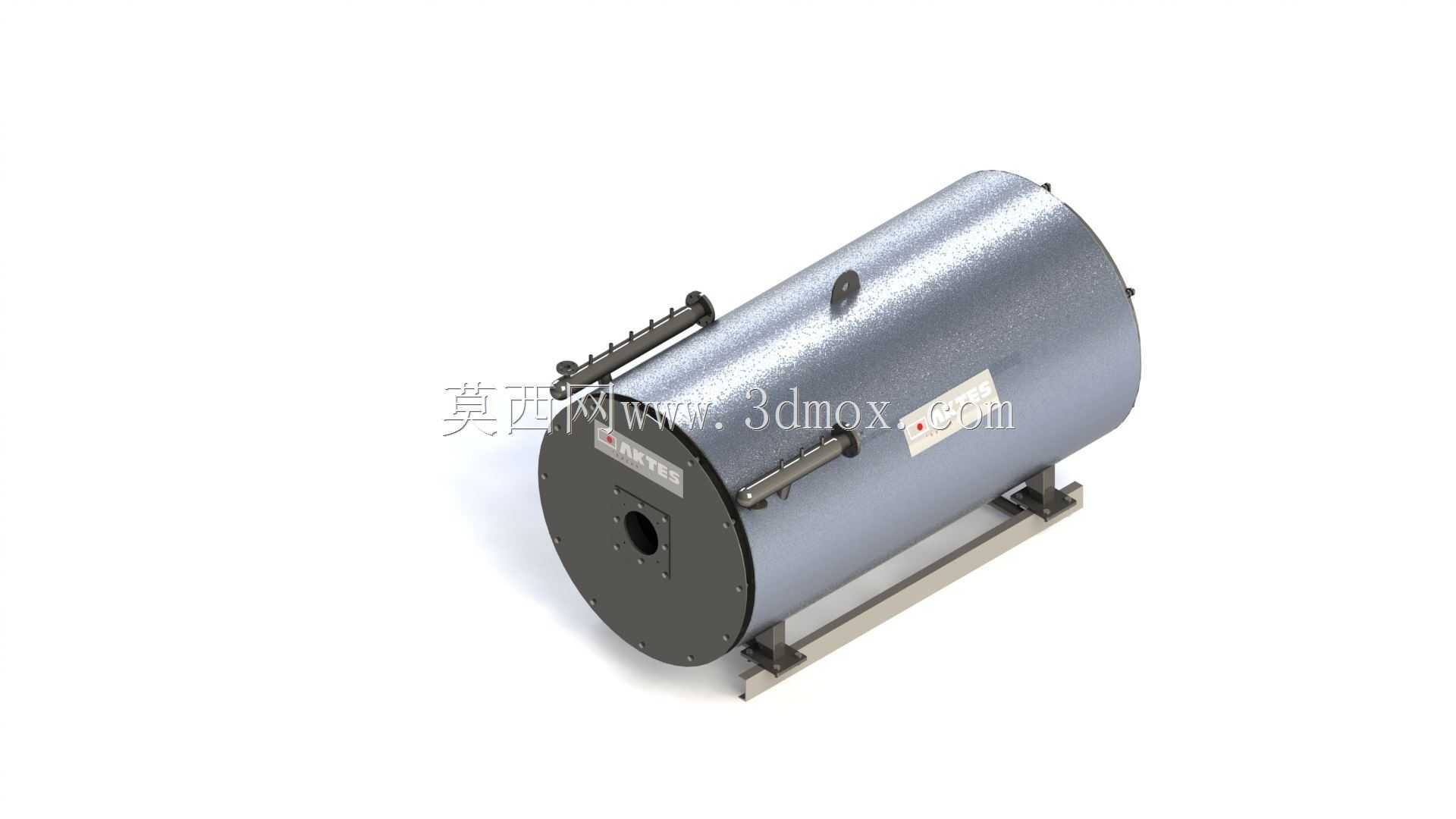

　　这款卧式承压热锅炉的三维建模，完全围绕中小型工业供热场景的实际落地需求搭建，常见应用在食品加工蒸煮线、酒店集中供暖供热水、小型化工反应釜伴热、建材养护恒温供给这类需要稳定热源的场景，区别于大型电站锅炉的高参数设计，该结构更偏向分布式中小型热源的紧凑布局。从实际安装边界来看，整体采用卧式圆筒形本体搭配底部橇装支架的结构，本体直径控制在适配常规厂房门洞通行的尺寸，橇架预留的地脚安装孔位间距匹配通用型钢基础的排布，不需要额外做复杂的混凝土承台改造，现场就位后仅需对接进出口管路、燃烧器接口与排烟通道即可完成安装，整体运输时不需要拆分本体，可整体吊装转运，适配多数中小型项目的场地条件。设计思路上优先考虑了检修与运维的便利性，

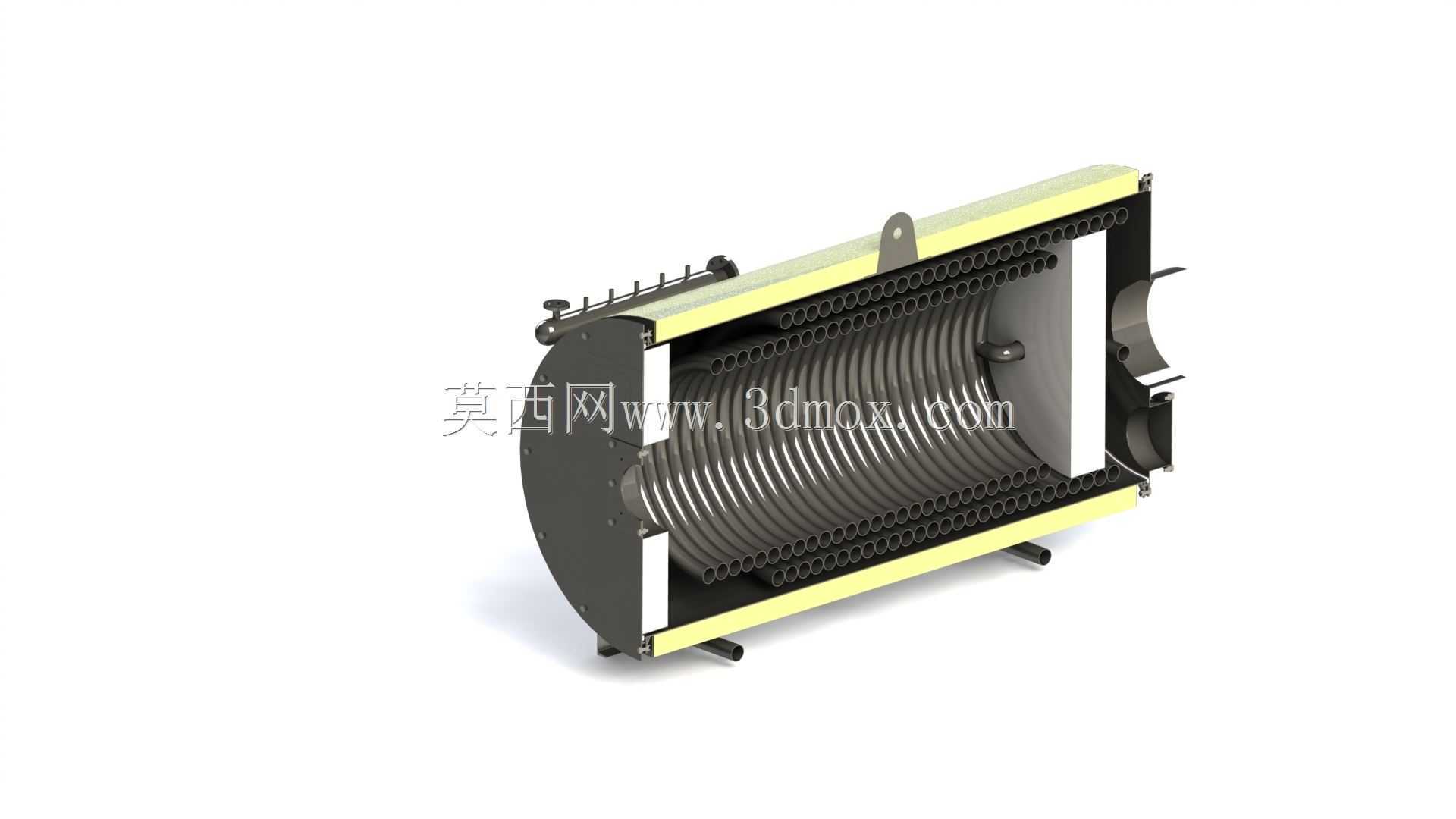

　　本体前端开设的圆形检修人孔采用快开式法兰压盖结构，不需要完全拆卸端盖即可进入炉胆内部做清灰、检修作业，本体侧面预留的多个接口分别对应水位监测、压力传感、安全阀安装、排污管路的接驳位置，所有接口的法兰规格均匹配行业通用管件标准，不需要单独定制非标转接件。本体外侧的保温层采用贴合筒身的圆弧包覆结构，建模时预留了保温层的安装厚度，避免现场施工时出现保温材料挤压仪表接口的问题，底部橇架的承重梁做了等强度校核，对应满水状态下的本体重量做了挠度验算，保证长期承重运行不会出现支架变形。炉胆内部采用三回程烟管排布结构，建模时还原了烟管与管板的焊接连接节点，前后烟箱的密封结构做了细节还原，避免运行时出现烟气泄漏的问题，燃烧器安装位采用标准对接法兰，

　　适配多数通用型号的燃油、燃气燃烧器安装，不需要额外做转接法兰加工。本体侧面的液位计、压力表接口位置做了操作空间预留，日常巡检时站在地面即可完成参数读取，不需要额外搭设操作平台，顶部的吊耳位置对应本体重心分布，吊装时可保证本体水平起吊，不会出现倾斜磕碰的问题。
