垃圾焚烧处理线立式锅炉钢架炉体结构

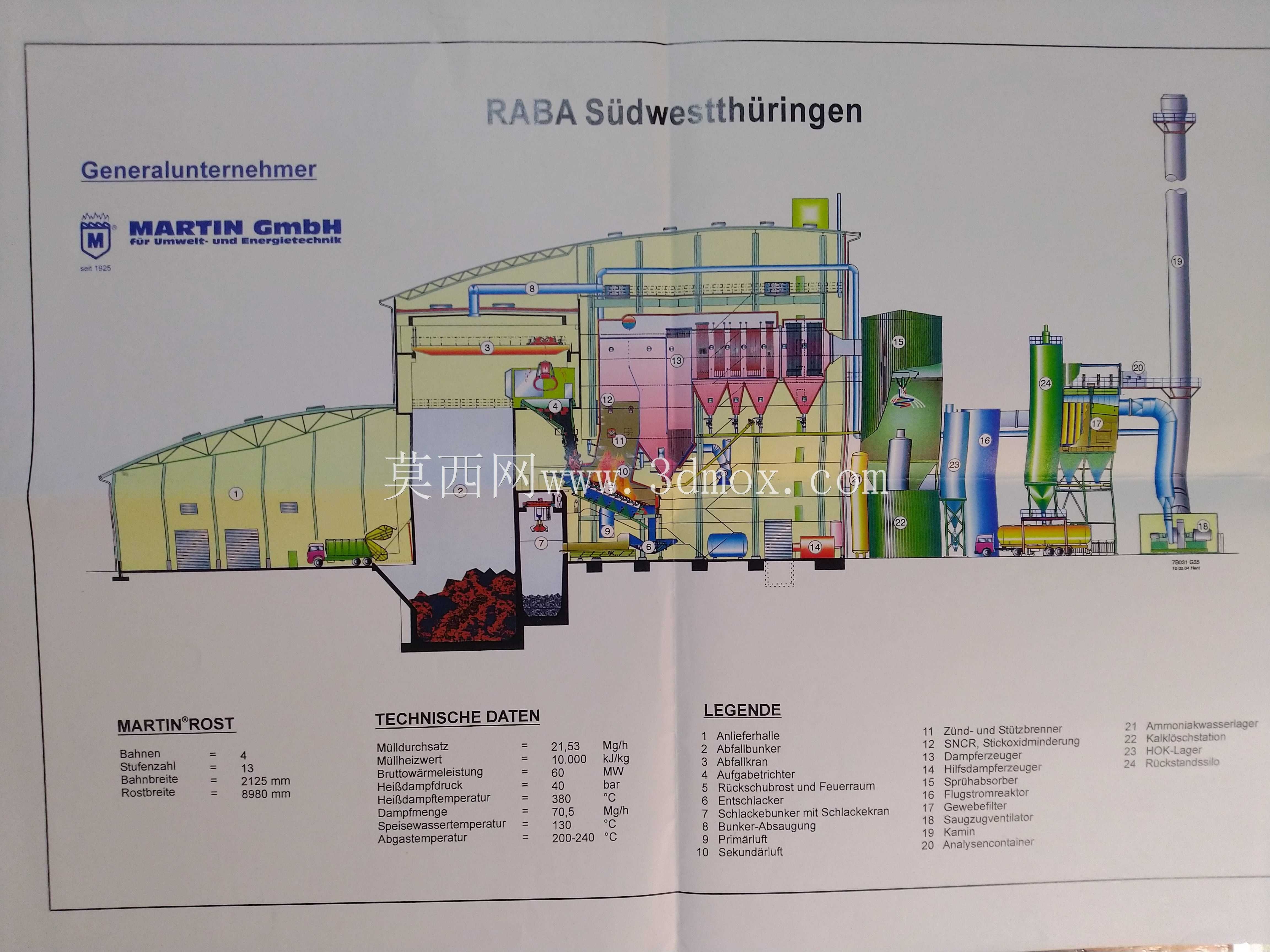

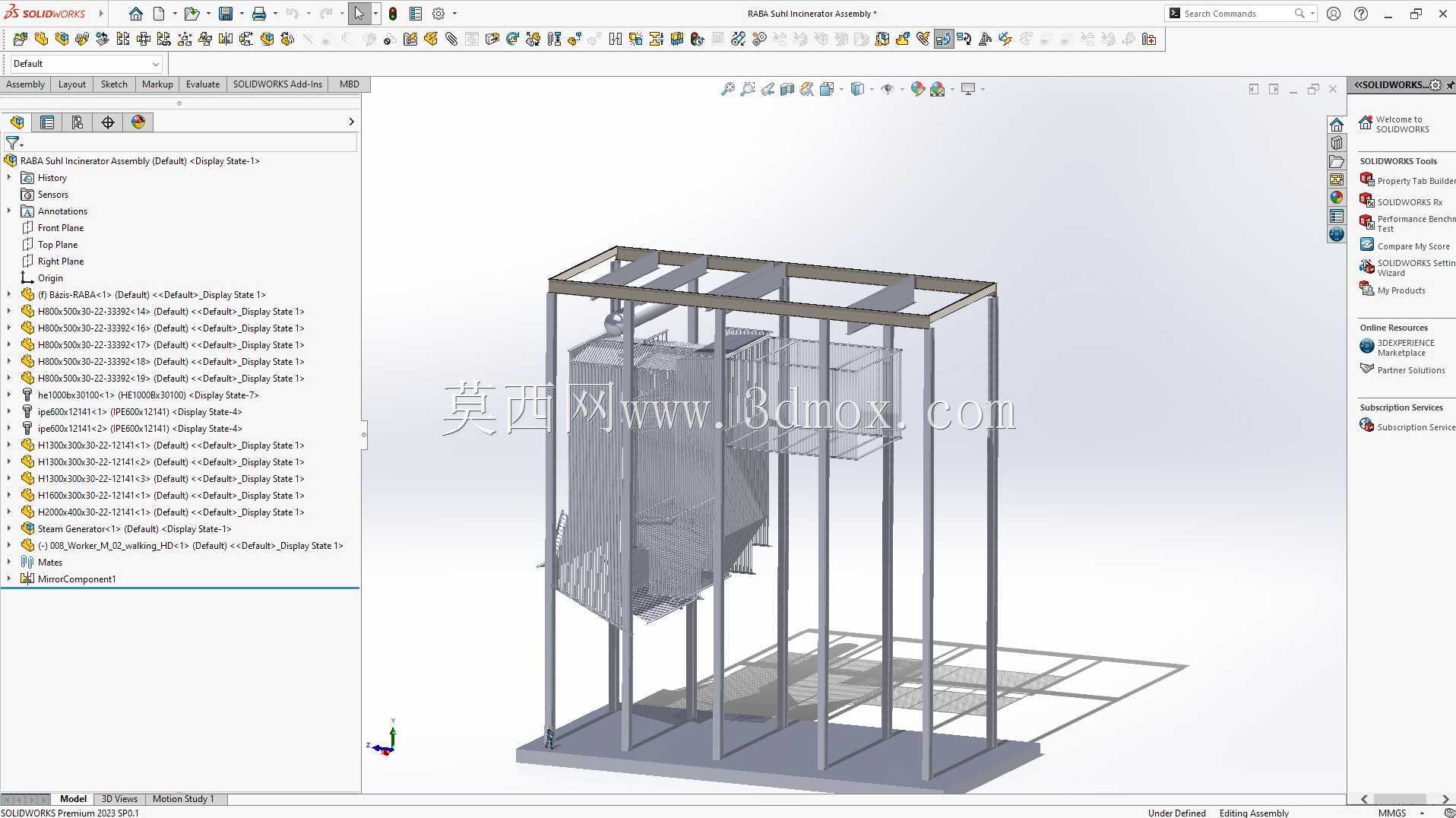

　　这套炉体结构主要面向城镇生活垃圾集中处置场景，配套垃圾焚烧发电产线的热力转换环节使用，承担垃圾焚烧后高温烟气余热回收、产出高压蒸汽推动汽轮机组发电的核心功能，是垃圾焚烧发电厂热力系统的核心承压换热单元。从结构设计逻辑来看，整体采用立式多层钢架支撑布局，外围H型钢立柱沿炉体矩形轮廓均匀排布，顶部通过横向钢梁连成整体承重框架，底部设置整块预埋式安装底座，所有立柱与底座、横梁的连接节点均预留螺栓安装孔位，现场安装时可通过调整垫铁找平后完成紧固，无需现场大量焊接作业，能有效缩短现场安装周期。炉体本体采用分段模块化设计思路，从下到上依次排布灰斗段、燃烧室换热段、过热段、省煤器段，各段之间采用法兰密封连接，既方便厂内预制后分段运输，

　　也便于后期运维时单独拆解更换受损换热模块，避免整炉拆装带来的高额运维成本。设计过程中重点考虑了垃圾焚烧烟气的高磨蚀、高腐蚀特性，换热管束排布预留了足够的检修间隙，钢架立柱与炉体外壁之间预留了800mm宽的环形巡检通道，可满足日常巡检时人员通行、测点仪表安装、吹灰器布置的空间需求。安装边界方面，整套组件的底部底座需要匹配厂房内的混凝土基础预埋板位置，基础标高误差需控制在±2mm以内，立柱垂直度安装偏差不大于1/1000，顶部钢梁的水平度偏差需控制在3mm范围内，避免后续炉体密封件安装时出现间隙不均导致的漏风问题。炉体侧面预留了烟气入口、过热蒸汽出口、给水入口、排灰口、多个温度压力测点的接口，

　　所有接口的法兰规格均匹配行业通用热力管道标准，可直接对接厂区现有烟气管道、汽水管道系统，无需额外制作转换接头。钢架结构的选型经过载荷校核，除了承担炉体本身的自重、内部存水重量外，还额外考虑了厂区地震烈度、风载荷、检修时人员与工具的附加载荷，所有型钢构件均做了防腐耐温处理，可适应焚烧车间内高温、高尘、带腐蚀性气体的运行环境。在换热结构设计上，炉内换热管束采用顺列与错列结合的排布方式，高温烟气入口段采用错列排布强化换热效率，尾部低温段采用顺列排布减少积灰堵塞风险，同时在各换热段之间预留了吹灰器安装位，可配套蒸汽吹灰或声波吹灰设备，定期清理管束表面的积灰，避免长期运行后积灰导致换热效率下降。实际应用中，

　　这套结构可适配日处理量数百吨级的垃圾焚烧线，产出的蒸汽参数可匹配中压汽轮机组的进汽要求，整体结构的模块化设计也能适配不同规模项目的定制化调整需求，可通过增减换热段数量、调整钢架高度来适配不同的垃圾热值、蒸汽产量要求。设计时还充分考虑了热膨胀补偿问题，炉体与钢架之间设置了多组滑动支座，可吸收炉体升温后产生的纵向、横向热膨胀量，避免热应力集中导致的结构变形或焊缝开裂，所有滑动支座的摩擦面均做了减摩处理，保证热膨胀时位移顺畅无卡滞。
