MÁV601机车火花避雷器网结构设计

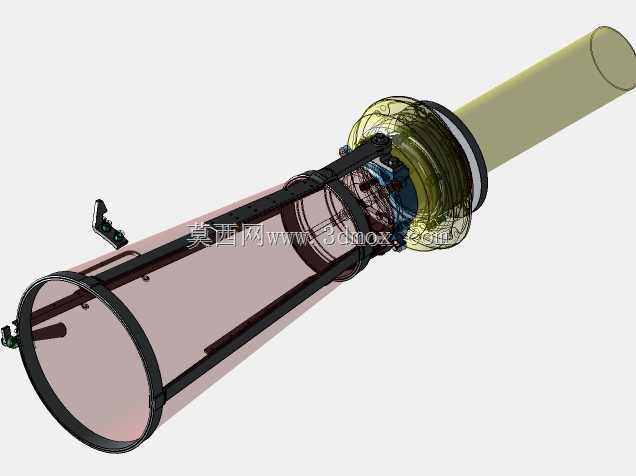

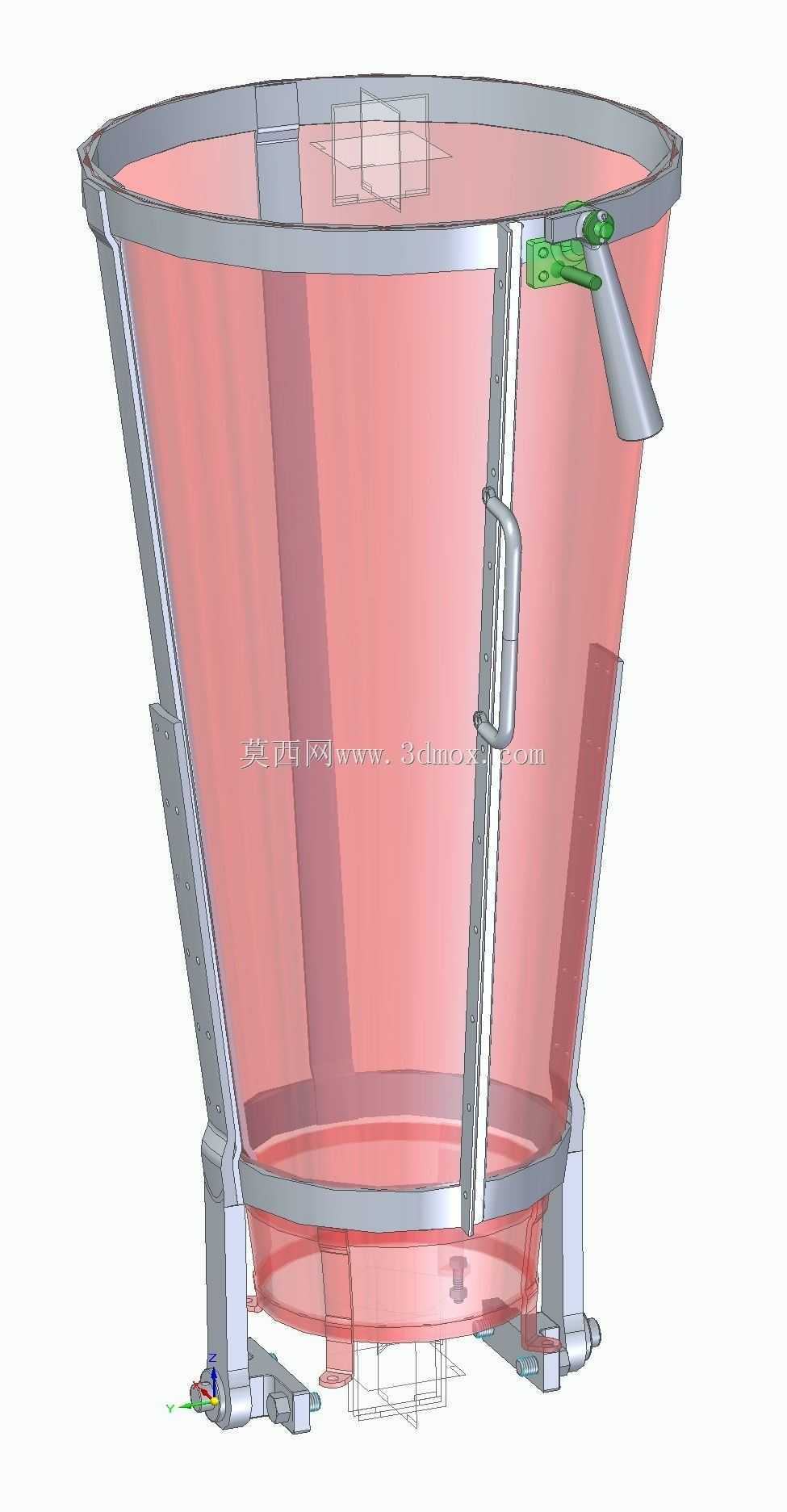

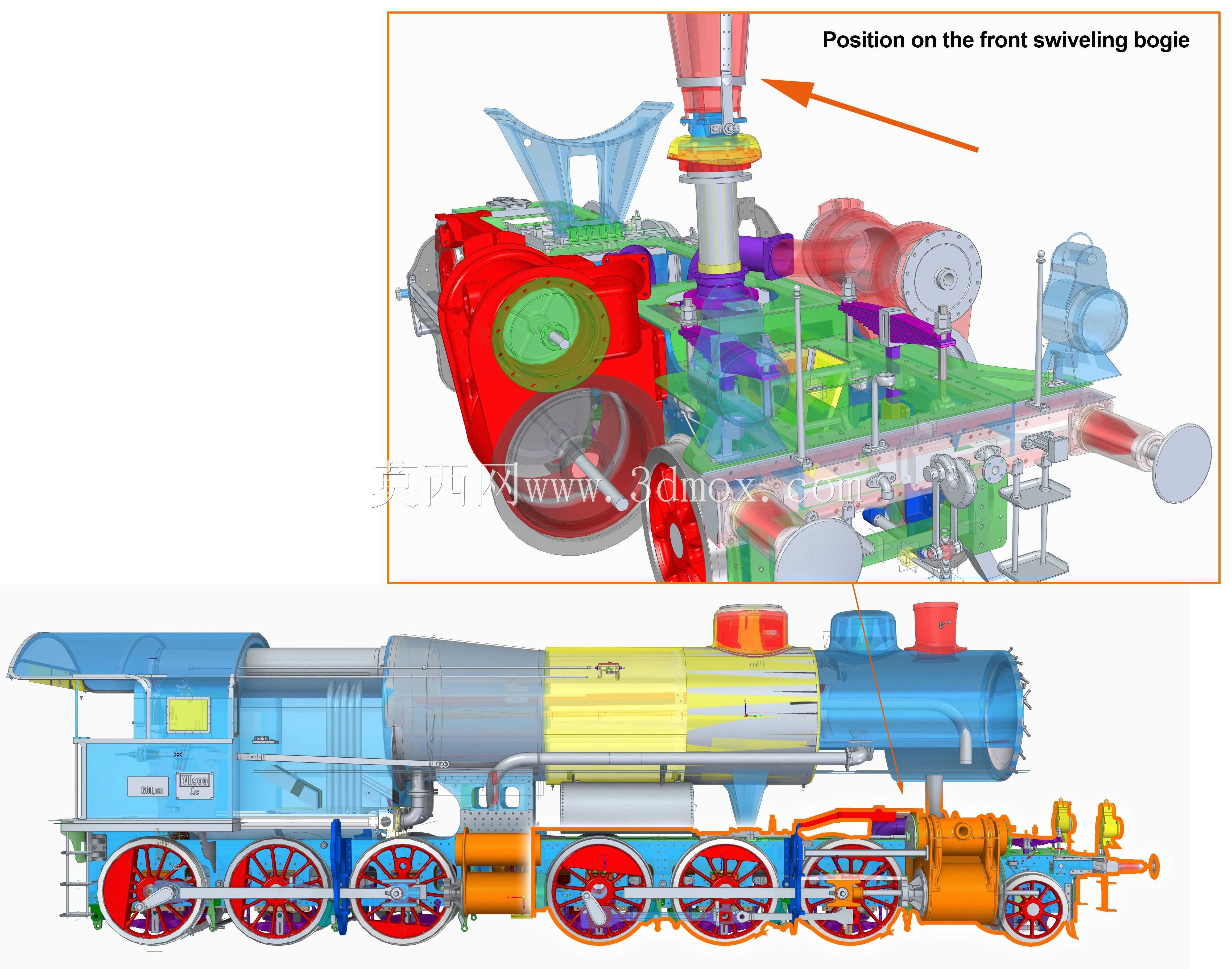

　　这款火花避雷器网是配套MÁV601型蒸汽机车排烟系统的核心防护部件，主要应用于干线蒸汽机车的运行工况，核心作用是拦截机车锅炉排烟带出的高温火星与未燃尽炭粒，避免火星飞溅引燃沿线植被、线路周边易燃物或列车挂载的可燃货物，是早期蒸汽机车安全运行必不可少的配套装置。从结构设计来看，整体采用上宽下窄的锥台形网体结构，下部设置带支撑脚的安装法兰圈，可直接嵌套固定在机车烟囱顶部的安装基座上，支撑脚均匀分布在网体下部圆周，既保证安装后的结构稳定性，也预留了排烟气流的流通间隙，不会额外增加排烟阻力。网体主体采用耐高温金属网材拼接成型，框架部分用型钢做环形与纵向加强，纵向加强筋沿锥面均匀分布，上端设置整圈环形顶框保证网体上口的结构强度，

　　避免长期受气流冲击、行车震动出现网面变形。侧面设置快开式锁紧搭扣与侧开导流嘴，搭扣结构可实现网体的快速开合，方便运维人员定期清理网面拦截的积炭与杂物，侧开导流嘴可引导冷凝水、积炭颗粒沿指定方向排出，避免杂物直接掉落至烟囱内部影响锅炉排烟效率。设计过程中充分考虑了蒸汽机车的运行环境，网体的通透率经过反复校核，既保证足够的火星拦截效率，又不会因网面阻力过大导致锅炉排烟不畅、影响机车蒸汽出力；整体安装边界与原车烟囱顶部尺寸完全匹配，不需要对原车结构做额外改动即可直接换装，支撑脚的高度经过测算，保证网体底部与烟囱出口留有足够的缓冲空间，避免高温烟气直接持续冲刷网面局部，延长网体的使用寿命。锥台形的外形设计也符合空气动力学要求，

　　机车高速运行时气流可沿锥面顺畅流过，不会在网体位置形成过大的紊流区，减少行车过程中的风阻，同时也能避免雨天雨水直接大量灌入烟囱内部。网体侧面设置的扶手结构方便运维人员拆装时抓持，提升日常检修的操作便利性，所有金属构件的连接位置均做了圆角过渡处理，避免应力集中，适配机车运行过程中持续震动的工况，减少焊缝开裂、构件断裂的故障概率。
