90mm直径10W4欧姆全频扬声器结构

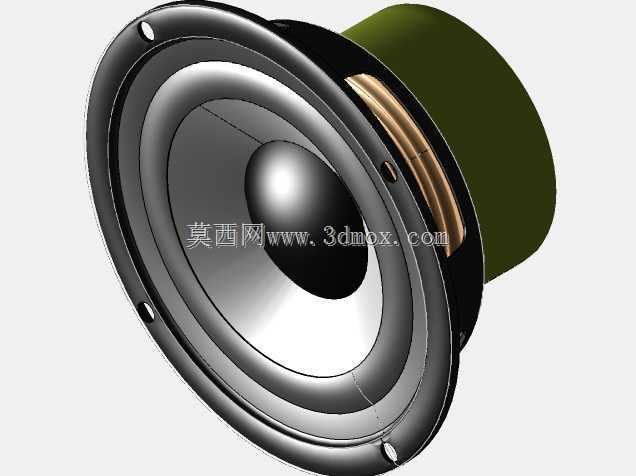

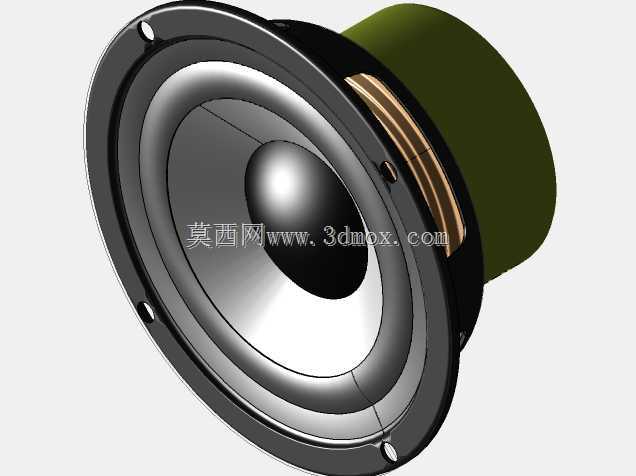

　　这款直径90mm的扬声器单元，常被用于桌面小型音响、嵌入式背景音乐终端、工业设备语音提示模块、车载改装中音单元等场景，作为电声转换的核心执行部件，承担将音频电信号转化为空气振动声波的核心功能，额定功率10W、阻抗4欧姆的参数设定，适配多数小功率音频放大电路的输出匹配要求，不需要额外加装阻抗匹配元件即可直接驱动。从结构设计来看，模型完整还原了锥形振膜、定心支片、磁路总成、安装盆架、接线端子的全部细节，振膜采用复合纸质锥盆搭配中心防尘帽的经典结构，折环采用橡胶材质做顺性支撑，既保证了中低频段的振动线性，也能控制大动态下的分割振动失真，磁路部分采用外置铁氧体磁钢搭配华司、T铁的闭合磁路结构，磁隙宽度控制在合理范围，

　　保证音圈在磁隙内做轴向运动时不会出现擦圈问题，音圈采用耐高温漆包线绕制，能够承受额定功率下的长时间工作温升。安装边界方面，单元总外径为标准90mm，盆架上预留了均匀分布的安装沉孔，沉孔位置的节圆直径符合行业通用安装规范，安装时不需要额外定制转接法兰即可适配多数标准开孔尺寸的箱体面板，单元后部的磁钢总成外径小于盆架安装直径，向后延伸的深度控制在紧凑范围，适合在内部空间有限的小型密闭箱、倒相箱内安装，不会出现磁钢碰触箱体内壁或者内部电路的问题。建模过程中对各部件的装配公差做了还原，盆架与磁路的配合止口、振膜与折环的粘接位置、接线端子的固定结构都按照实际量产产品的尺寸比例搭建，能够直接用于音响产品的结构干涉检查、安装位模拟、整机装配验证，也可以作为电声类教学演示的三维素材，帮助结构设计人员快速掌握小型全频扬声器的装配逻辑与尺寸约束，在做整机布局时提前预留足够的安装空间与走线位置，避免后期打样出现装配干涉、安装孔位不匹配的问题。
