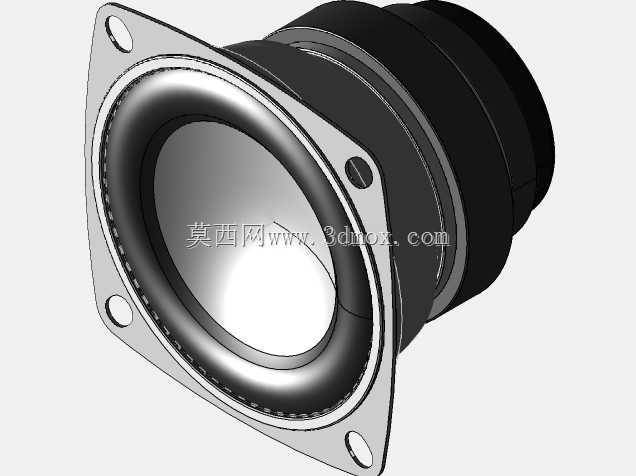

50mm方形安装3W8欧全频小扬声器结构设计

　　这款小尺寸全频扬声器常被用于小型桌面音频设备、嵌入式工控提示音模块、便携数码产品的发声单元选型场景，在结构设计阶段需要兼顾安装便捷性、发声效率与整机空间占用的平衡。从安装边界来看，其方形法兰安装面的外轮廓尺寸为50mm×50mm，法兰厚度控制在2mm以内，四个角预留的沉头安装孔位适配M2.5规格的紧固螺丝，孔位中心距法兰边缘3mm，安装时不需要额外设计复杂的定位结构，直接通过螺丝锁紧即可完成固定，能适配壁厚1-3mm的塑胶或金属壳体安装需求，单元整体轴向总长度为42mm，在整机布局时需要在安装面后方预留足够的腔体空间，避免磁路部分与壳体内侧的其他元器件产生干涉。

　　从功能特性来看，该单元额定功率3W，标称阻抗8欧姆，属于小功率全频发声单元，频响范围覆盖人声与常规提示音的主要频段，不需要额外搭配分频电路即可独立工作，磁路部分采用常规的外磁式结构，磁钢外径控制在32mm，在保证足够磁通量推动振膜发声的前提下，尽可能压缩了径向占用空间，振膜采用复合纸盆加橡胶折环的设计，折环的顺性经过调校，在小腔体环境下也能保证基础的低频响应，不会因为腔体密闭性问题产生明显的失真。

　　设计思路上，这款单元优先考虑了通用化适配需求，方形法兰的安装形式相比圆形安装面更易在平面壳体上定位，组装时不会出现单元转动偏移的问题，四个安装孔的对称布局也支持正反两个方向的安装，适配不同的壳体出声方向设计。振膜前方的压边采用卷边处理，安装时可以在压边与壳体之间贴装薄型泡棉密封胶条，既可以填充安装间隙避免漏气影响音质，也能起到一定的减震作用，减少单元工作时的振动传递到壳体上产生共振杂音。单元的接线端子设置在磁路后方的侧端，端子间距为3.96mm，适配常规的接插件直接插拔，不需要额外焊接引线，能提升整机组装的效率。在做结构校核时需要注意，单元磁体部分的磁场会对周边的磁敏元器件产生一定干扰，布局时需要与霍尔元件、磁阻传感器等器件保持10mm以上的安全距离，避免影响其他元器件的正常工作。
