TCA9548A I2C多路复用器电路板结构设计

　　在嵌入式硬件开发与多传感器集成项目中，I2C总线地址冲突是长期困扰结构设计与电气调试人员的常见问题，TCA9548A多路复用器正是为解决这一工程痛点设计的总线扩展器件，其三维结构还原完全贴合实际量产硬件的物理特征，可直接用于设备内部布局仿真、安装干涉校验与整机装配模拟。该器件核心功能是通过控制寄存器切换8路独立I2C通道，让主控端仅占用一组I2C引脚即可挂载最多8个同地址I2C外设，无需额外修改外设地址或增加主控IO资源，在工业传感采集阵列、智能硬件外设扩展、机器人多节点传感组网场景中应用广泛。

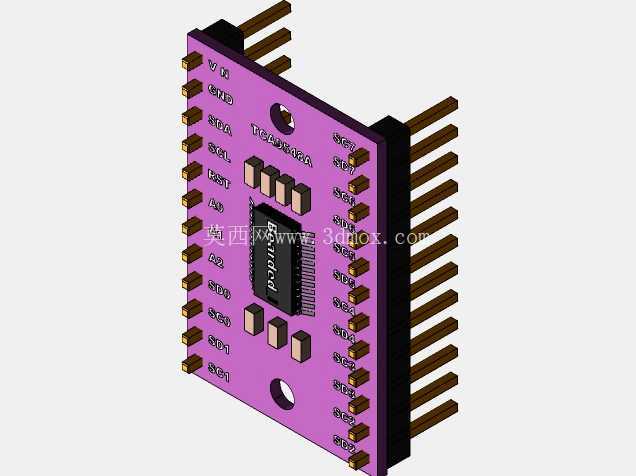

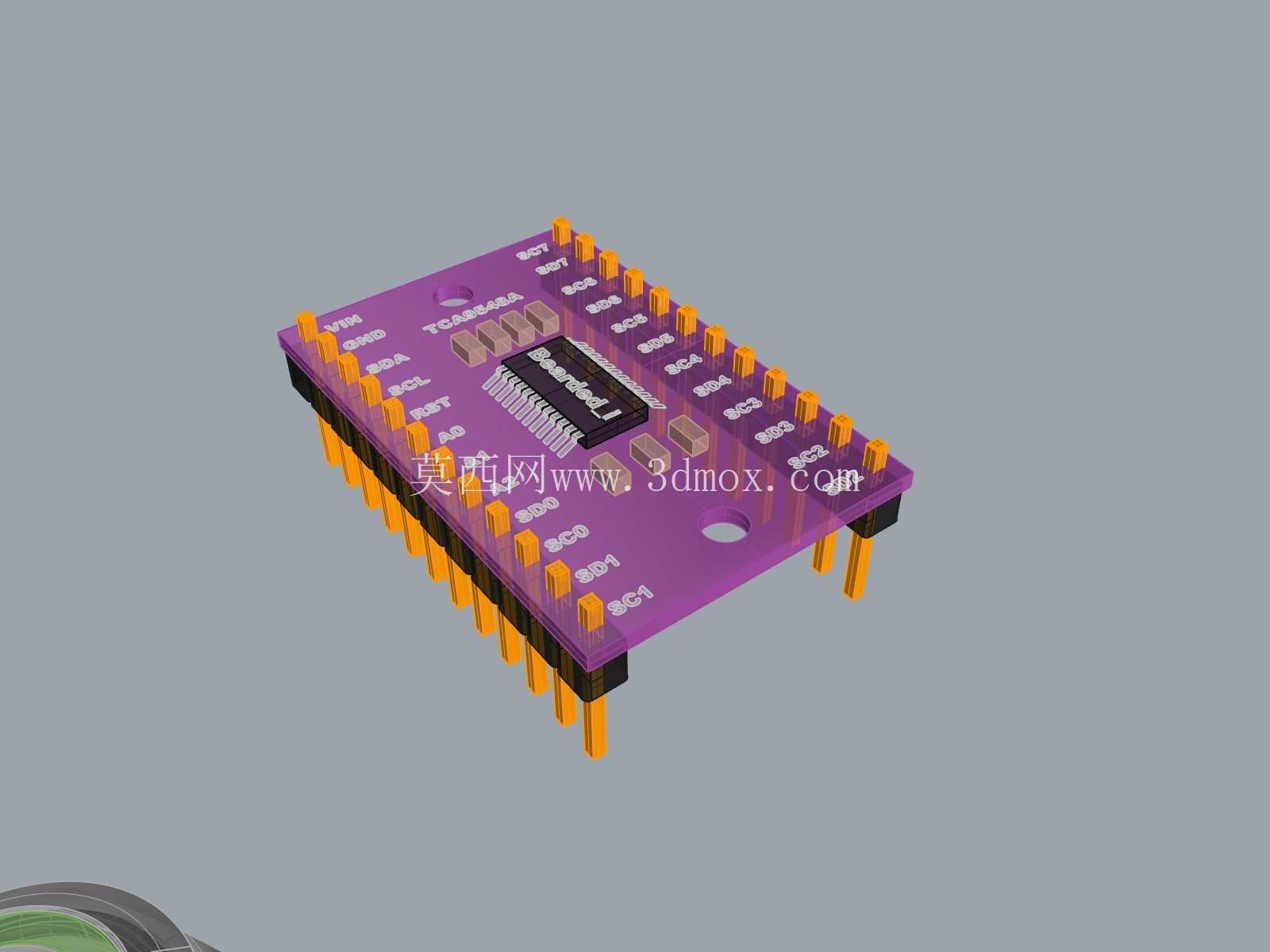

　　从结构设计维度看，模型完整还原了紫色阻焊层PCB基板的物理轮廓，板载排针采用标准2.54mm间距设计，单排8Pin共四组排针分别对应电源输入、I2C主总线、8路扩展通道与地址配置引脚，排针伸出PCB板面的长度符合常规直插器件焊接后的实际尺寸，可直接匹配标准面包板、杜邦线连接或定制载板的焊接座高度，安装时无需额外调整排针长度即可完成装配。板载核心芯片采用SOP封装结构，周边配置的去耦电容、上拉电阻均按照实际硬件BOM的布局位置还原，电容与电阻的焊盘尺寸、器件高度完全贴合量产选型参数，在进行整机结构布局时，可精准校验板上最高器件与周边结构件的安全间隙，避免出现装配后器件顶壳、绝缘距离不足的问题。

　　PCB板上预留的定位孔位置与直径符合小型扩展板的通用安装规范，可配合M2铜柱完成在设备内腔、主控板载扩展位的固定，定位孔与板边、排针的距离经过实际量产验证，固定时不会与焊接后的排针焊点、走线层产生干涉。设计过程中充分考虑了嵌入式开发场景的使用习惯，板边丝印的通道编号、引脚定义位置与实际硬件完全一致，在进行三维布线仿真时，可直接对照丝印位置规划线束走向，避免出现接线错误。

　　该模型的结构细节还原度可覆盖从方案选型阶段的布局评估，到样机试制阶段的安装校验全流程需求，结构设计人员可直接将其导入整机装配体，完成多外设挂载场景下的空间排布模拟，提前排查I2C扩展板与其他板卡、结构件、线束的干涉问题，减少样机试制阶段的改模次数，缩短硬件开发的迭代周期。
