卡丁车后轮轮缘轮毂结构三维设计

　　卡丁车作为场地竞速类休闲与初级赛事常用载具，其后轮轮缘是连接轮胎与轮毂安装座的核心承载部件，直接关系到行驶过程中轮胎固定可靠性、弯道侧向支撑能力以及颠簸路面的载荷传递效率。日常场地运营中，卡丁车频繁经历急加速、急制动、高速过弯等工况，后轮作为主要驱动轮，轮缘需要承受轮胎充气后的周向张紧力、起步制动时的纵向扭矩、过弯时的侧向冲击力，还有路面颠簸带来的垂直交变载荷，一旦轮缘结构设计存在应力集中或者安装匹配偏差，很容易出现轮胎脱圈、轮缘变形甚至开裂的问题，直接影响行驶安全。

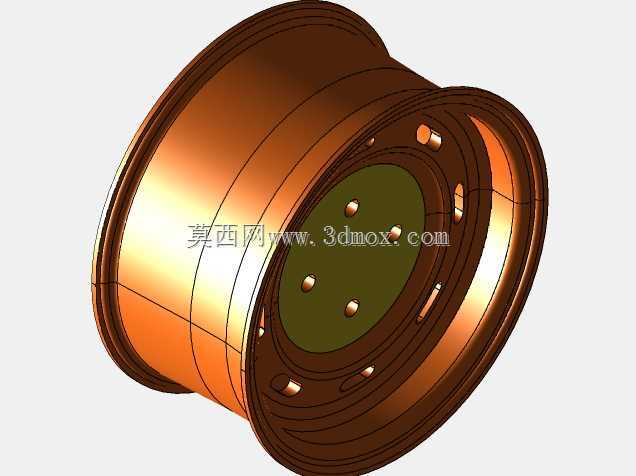

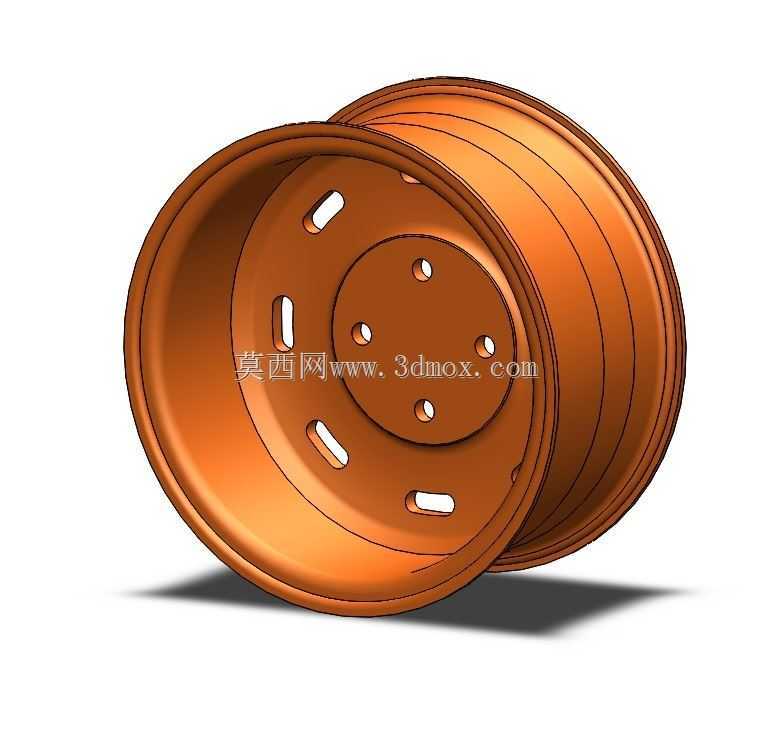

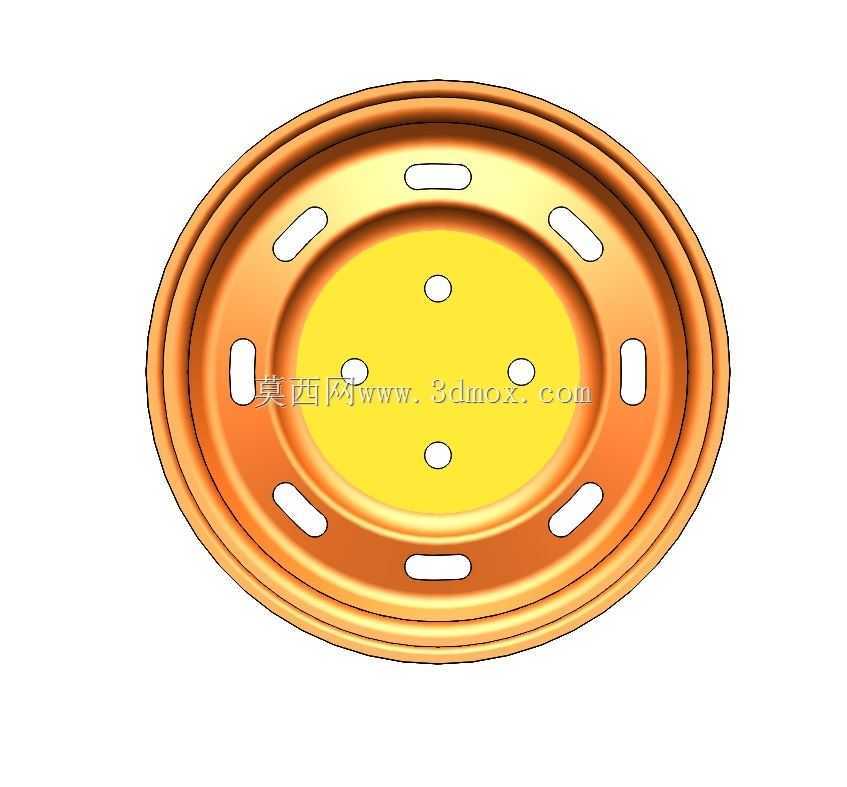

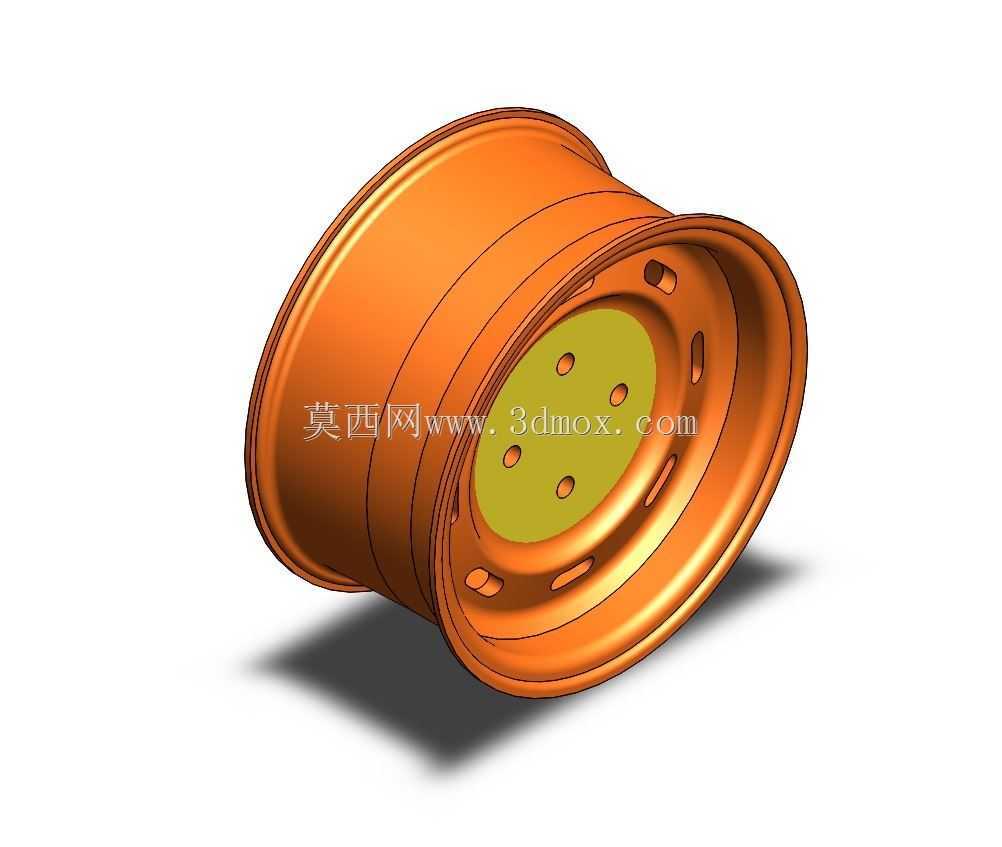

　　这款后轮轮缘采用深槽式轮辋的衍生结构，整体为旋压成型类的等壁厚渐变设计，轮缘两侧的挡边高度经过针对性优化，既能够保证低压充气轮胎的胎圈卡合深度，避免高速过弯时胎圈脱出，又不会因为挡边过高增加不必要的转动惯量，影响卡丁车的加速响应性能。中间的安装盘面采用均匀分布的螺栓孔设计，孔位与卡丁车后轴的轮毂安装座完全匹配，安装面做了平面度公差控制，保证装配后轮缘的端面跳动量控制在合理范围内，减少高速转动时的车轮抖动。盘面与轮辋主体之间的过渡区域采用大圆弧平滑过渡，避免直角结构带来的应力集中问题，在螺栓孔周边做了局部加厚处理，抵消螺栓预紧力带来的局部压应力，防止长期使用后安装孔出现变形失圆。

　　从安装边界来看，轮缘的内槽深度适配常用的卡丁车真空轮胎规格，轮辋的标定直径与胎圈座直径严格匹配对应轮胎的尺寸参数，安装时胎圈能够顺利卡入轮缘的深槽区域完成装配，充气后胎圈与轮缘的锥面紧密贴合，实现密封与扭矩传递。轮缘的整体宽度匹配对应后轮的胎宽设计，两侧挡边的间距刚好容纳轮胎断面宽度，不会出现轮胎挤压变形或者横向窜动的问题。设计过程中重点校核了极限工况下的结构强度，比如满载状态下高速冲过路面接缝时的冲击载荷、连续过弯时的侧向持续载荷，通过调整过渡圆弧半径、局部壁厚分布，在保证整体强度满足使用要求的前提下，尽可能降低轮缘的整体重量，减少非簧载质量，提升卡丁车的操控响应灵敏度。

　　实际装配使用时，这款轮缘不需要额外加装隔套或者调整垫片，直接通过螺栓与后轴轮毂座紧固即可，安装孔的位置度公差经过严格控制，装配后车轮的动平衡初始量更小，减少后续平衡配重的添加量。轮缘表面的光滑过渡设计也能减少行驶过程中附着的泥沙堆积，日常场地维护时清理更加方便，同时避免尖锐凸起在轮胎拆装时划伤胎圈，延长轮胎的使用寿命。
