步科伺服系统弯角式编码器连接线缆

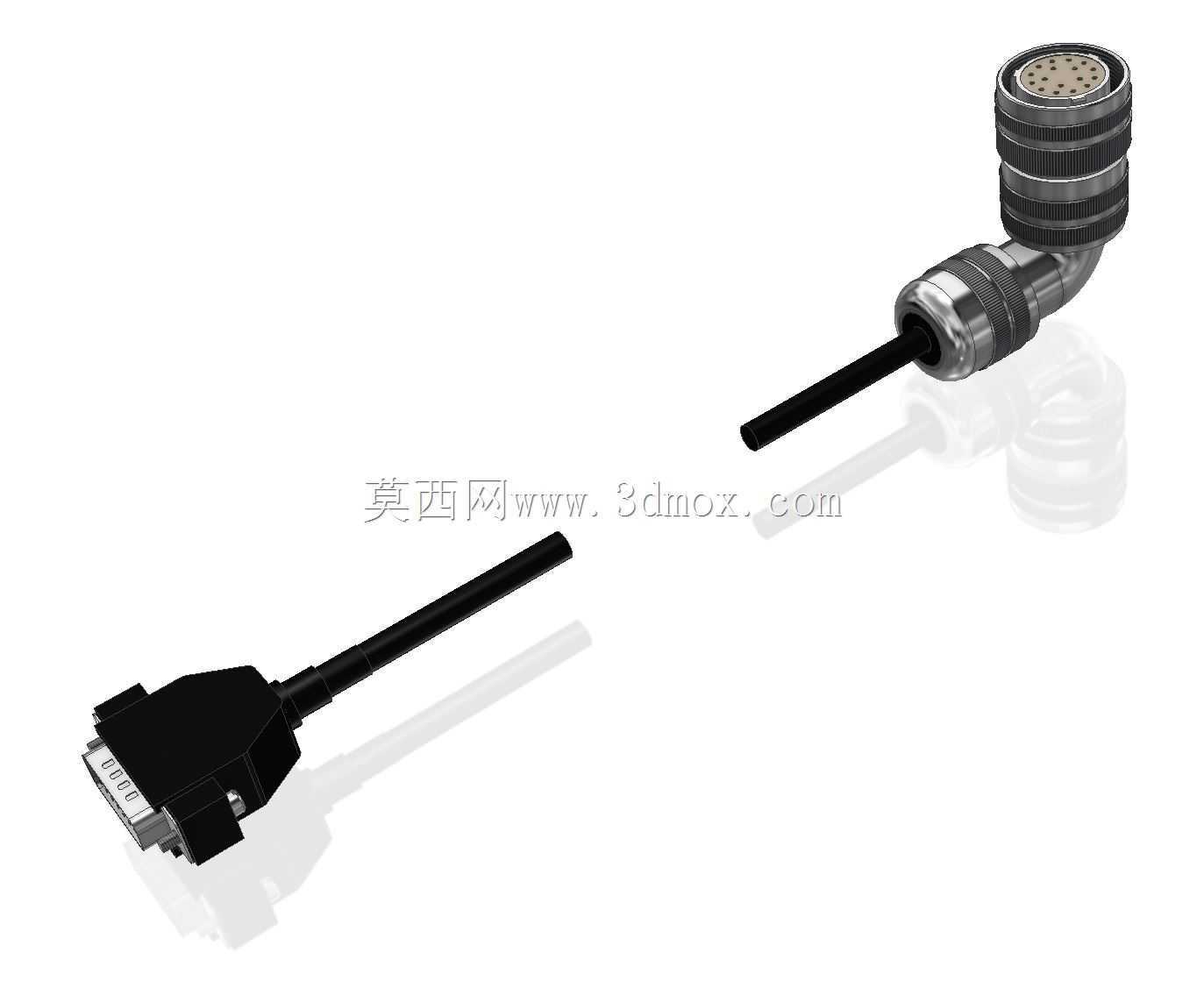

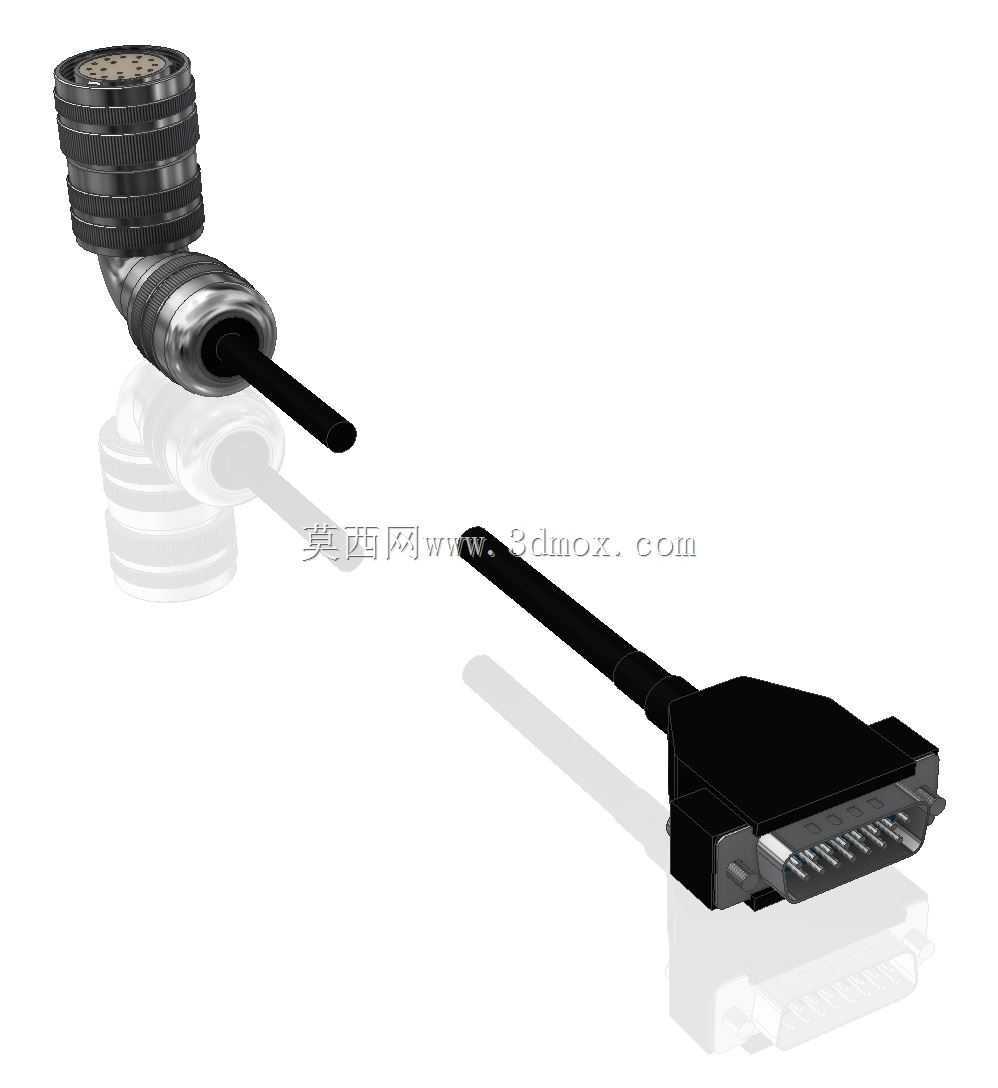

　　在伺服驱动系统的现场布线作业中，编码器线缆承担着电机端位置、转速信号向驱动器实时回传的核心作用，其连接可靠性直接决定整套运动控制单元的定位精度与运行稳定性，是数控加工设备、自动化产线、工业机器人等装备中不可缺少的信号传输部件。这款弯角结构的编码器连接线缆，针对设备内部安装空间局促的场景做了专门的结构优化，90度弯角的接头端可以有效规避线缆直角弯折带来的线芯疲劳损伤，同时大幅降低接头部位的垂直安装高度，适配电机侧安装位贴近设备壁板、走线槽空间有限的布局场景，避免常规直头连接器安装后突出尺寸过大，与周边结构件产生干涉的问题。线缆两端分别适配伺服电机编码器端的圆形多针接口与驱动器侧的D型连接器，其中电机端采用10芯信号传输结构，

　　配合双排15针规格的连接触点，接触件做了镀金防氧化处理，能够在长期振动的工业运行环境下保持稳定的信号导通，避免接触不良导致的编码器信号丢脉冲、位置反馈偏差等故障。线缆整体长度设定为5米，能够覆盖大多数中小型数控设备、单机自动化设备的电机-驱动器布线距离需求，线体采用带屏蔽层的柔性护套材质，既可以抵御工业现场的电磁干扰，避免伺服动力线的电磁串扰影响编码器信号精度，也能够适配设备运动过程中带来的小幅线缆拖拽、弯折工况，外护套的耐磨特性可以适应走线槽内的摩擦环境，延长线缆的实际使用寿命。在结构设计过程中，接头部位做了多层密封与应力释放处理，弯角接头的根部做了加长的防弯折护套，避免线缆与接头衔接位置因反复弯折出现线芯断裂；

　　两端连接器的外壳均采用硬质工程塑料材质，具备足够的结构强度，安装时的卡扣锁定结构可以保证连接到位后不会因设备振动出现松脱。从安装边界来看，弯角接头安装完成后，沿电机轴向的突出尺寸比常规直头接头缩短近60%，能够适配电机安装位后方预留间隙不足20mm的紧凑布局场景，D型连接器端的尺寸与通用伺服驱动器接口完全匹配，不需要额外做转接处理，布线时可以直接沿设备走线槽固定，屏蔽层两端可分别连接电机与驱动器的接地端，构建完整的电磁屏蔽回路，保障信号传输的稳定性。这类线缆广泛应用于数控车床、立式加工中心、包装机械、电子组装产线等配备伺服电机的设备中，作为编码器信号传输的专用载体，其结构设计完全围绕工业现场的实际安装痛点展开，既满足信号传输的电气性能要求，也兼顾了紧凑安装场景下的空间适配需求，能够有效减少现场布线的调整工作量，降低设备运行过程中线缆故障的发生概率。
