Nema17规格步进电机适配安装固定连接板

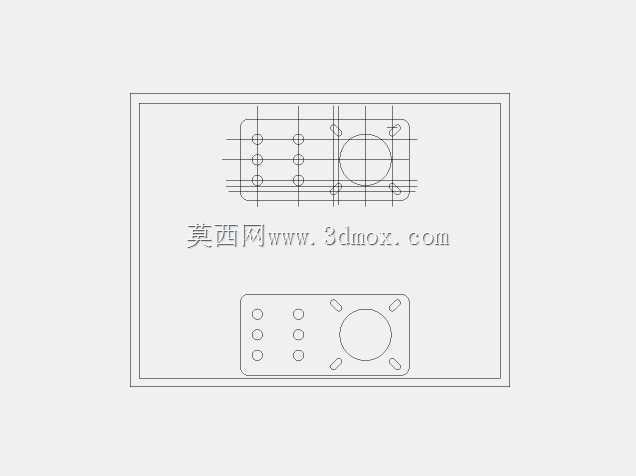

　　在桌面级数控设备、小型自动化传动模组、3D打印运动轴、小型雕刻机进给单元这类对安装精度有明确要求的轻载传动场景里，适配Nema17规格步进电机的安装连接板是衔接动力单元与设备主体框架的核心过渡零件，这类零件的设计合理性直接决定电机输出轴与传动副的同轴度，进而影响整套传动机构的运行平稳性与使用寿命。从结构设计逻辑来看，这块安装板采用矩形平板式基体结构，中心开设大尺寸通孔用于避让电机输出轴端与联轴器的安装空间，避免电机轴转动时与板件发生运动干涉，通孔周边的四个定位凸台完全匹配Nema17电机的标准安装孔位，凸台做了下沉限位设计，装配时电机端盖可以直接贴合凸台端面完成预定位，不需要反复调整孔位对齐度，能有效降低现场装配的调校时间成本。

　　板件上分布的多组阵列安装孔，分别对应不同规格的铝型材框架、直线导轨滑台、同步带传动模组的安装孔距，不需要额外制作转接件就可以直接完成跨规格组件的装配连接，孔位边缘都做了倒角处理，既可以去除机加工产生的毛刺避免划伤操作人员，也能引导螺丝顺利旋入，减少装配时的螺丝对位难度。板体边角做了小圆角过渡，避免尖锐边角在设备调试、维护过程中造成磕碰损伤，整体板厚选取兼顾了结构刚性与轻量化需求，在电机满扭矩输出的工况下不会出现板件翘曲变形，保证电机轴与传动部件的同轴度始终维持在合理公差范围内，不会因为安装板形变导致传动卡滞、轴承偏磨等问题。从安装边界来看，这块安装板的外轮廓尺寸完全适配20系列、30系列常规工业铝型材的安装间距，

　　既可以在开放式的框架结构上外露安装，也可以嵌入设备的钣金内腔完成隐藏式固定，板件上预留的长条形调节孔位，还支持安装时微调电机的轴向位置，方便张紧同步带、调整齿轮啮合间隙这类需要小范围位移的装配操作，不需要重新打孔就能完成传动间隙的调校。这类安装板的设计没有冗余的结构特征，所有孔位、凸台、避让结构都围绕实际装配需求设置，既满足了Nema17步进电机的通用安装要求，也兼顾了不同设备框架的适配性，是小型传动机构设计中非常典型的标准化过渡连接件，能够大幅缩短非标设备的设计周期，减少定制转接件的加工成本。
